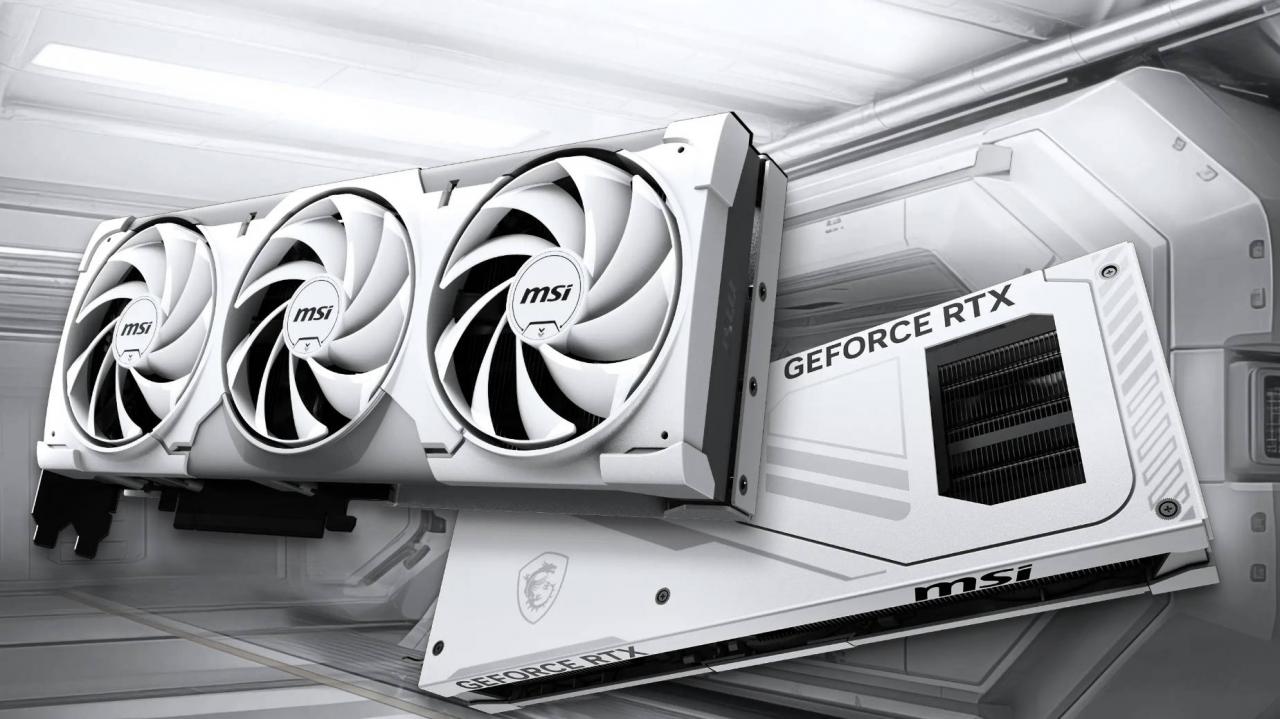

MSI 于日本 TGS2025 展览中，首次展出自家 16PIN 藏线设计 （链接），及后正式推出 GeForce RTX 5070 Ti 16G VENTUS 3X PZ （链接）。 把显卡外部供电线藏起来，实现正面无线材的效果，微星算是相对较晚跟进的厂商。 不过笔者认为微星做对了一件事，值得称赞。
MSI 也有显示卡藏线设计啰
老黄的无形之手

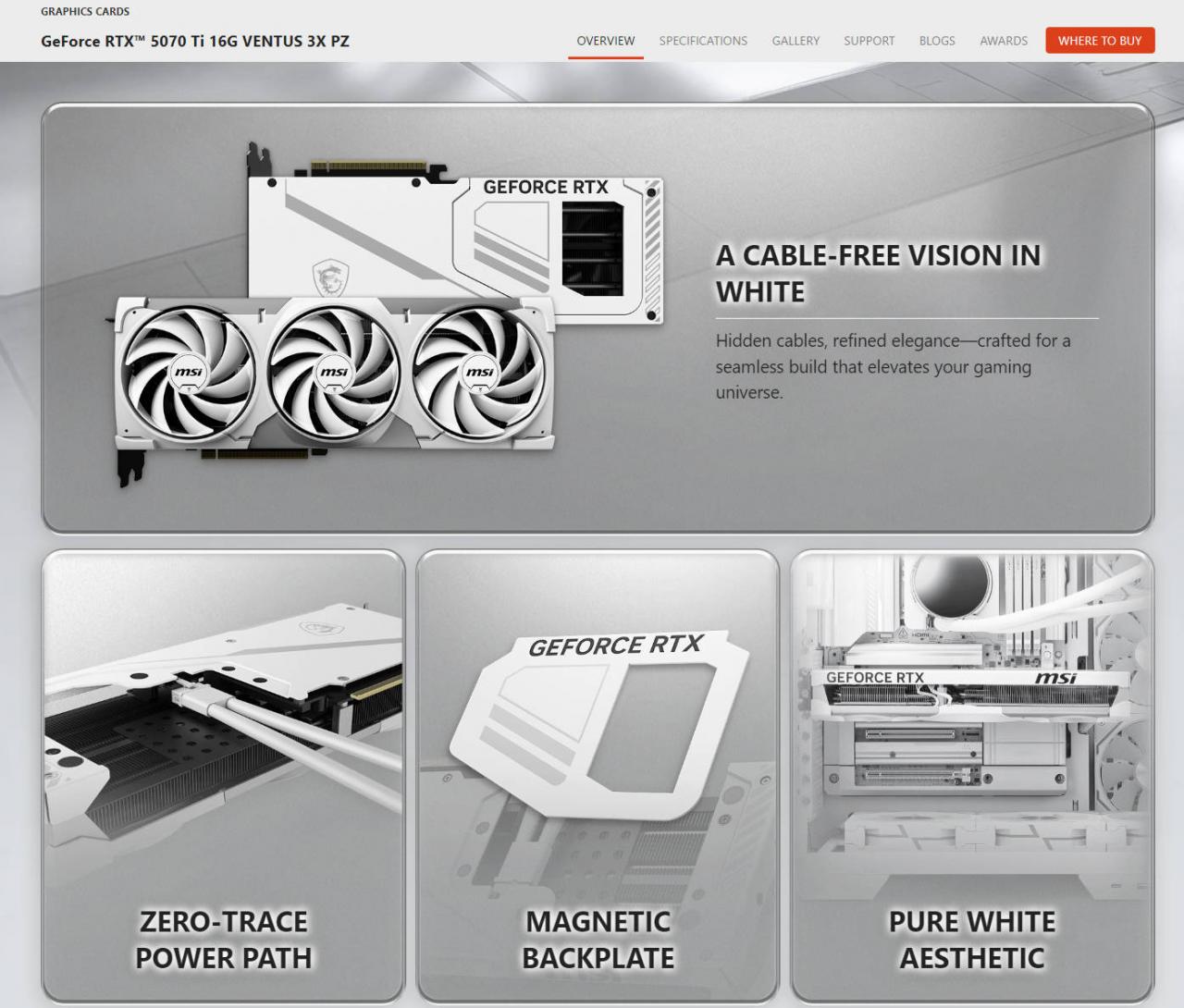

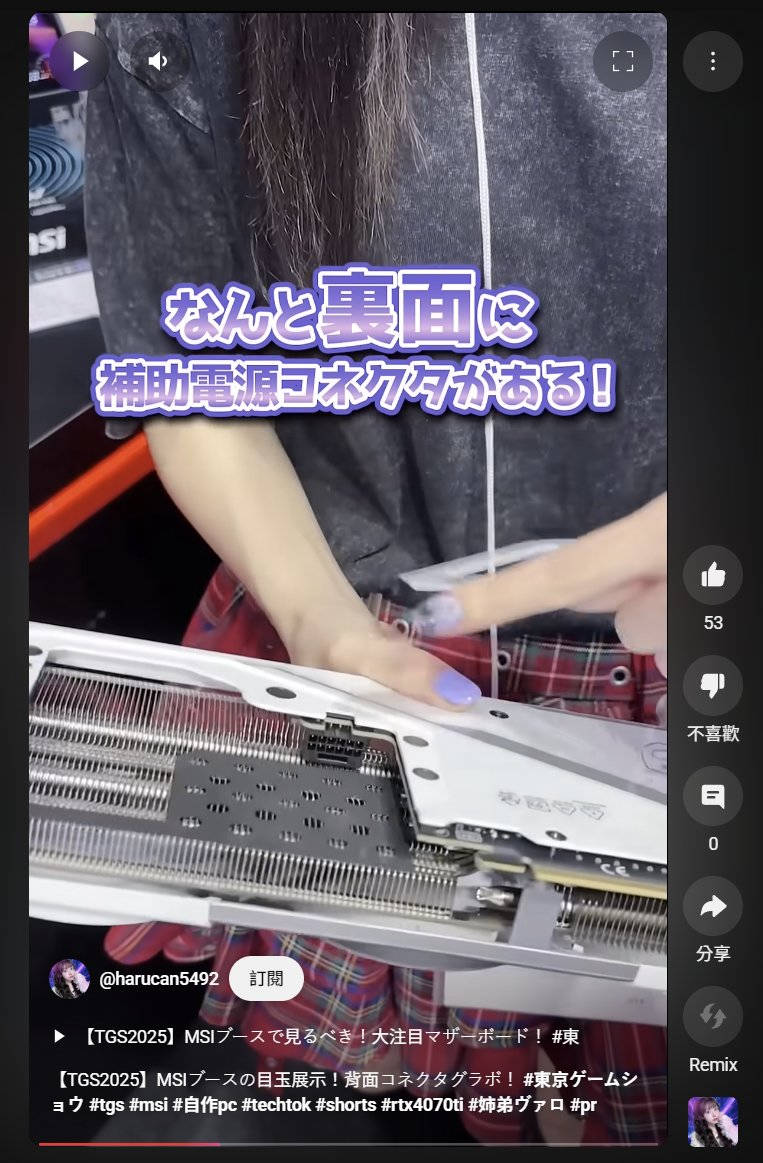

YOUTUBE 频道 はる缶 #ガジェット女子 在 9/28 上传视频，展示微星的 RTX 5070 TI VENTUS 3X PZ 显示卡。 这款显卡把 16PIN 做成朝下，意味 PCB 的顶部右边有作延伸。 这种设计与我们之前见过的 16PIN 藏线设计不一样，蓝宝石和技嘉的做法都是把 16PIN 做成朝右。 藏线的意思就是通过背板把线材遮起来，让线材从背板下方走，通过机壳开孔直接进入机壳背部。

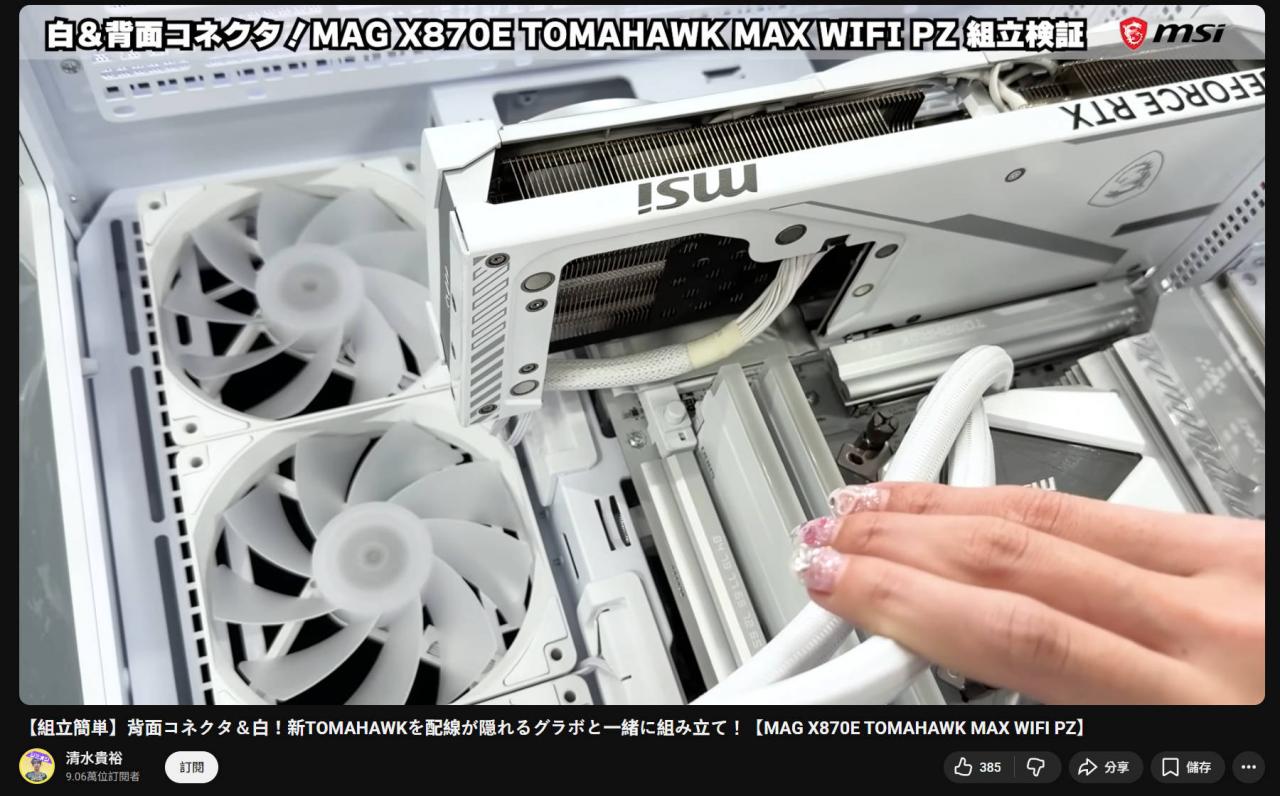

16PIN 朝下的好处显然而见，因为机壳线材出孔就是在下面，这可避免 16PIN 线材在短距离大幅度折弯。 不过，从另一 YOUTUBE 频道 清水贵裕 的组装视频（链接） 可看到，实际情况不似如期，与官网展示的效果示意不太一样。

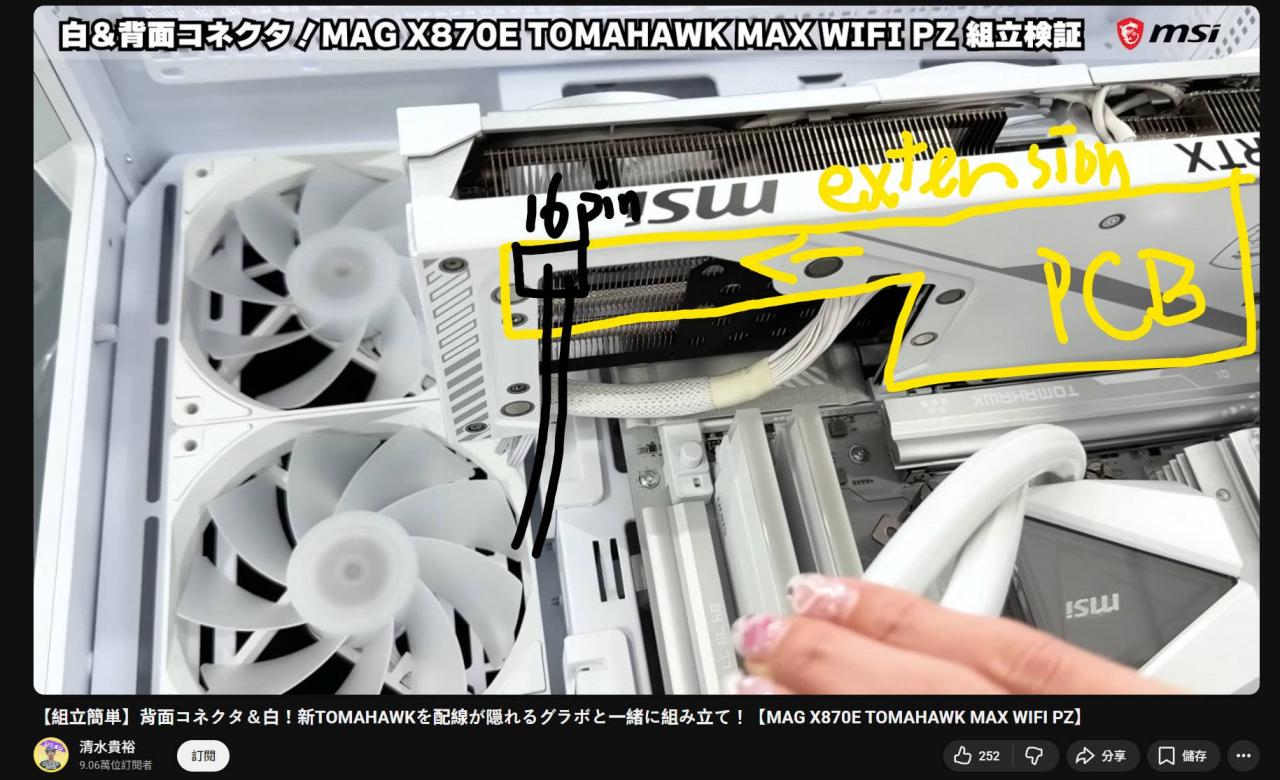

简单来说，微星的设计，该 16PIN 还是离机壳出线孔有点远，偏离后导致线材还是出现一定程度的折弯。 换个角度看，一般九孔ATX/八孔MATX的主板PCB，宽244MM。 这意味着微星若要真正做到直线效果，显示卡上的16PIN接头的位置应该在显卡的244MM附近。 而目测微星的设计该朝下的 16PIN 大概在 200MM。
一个有趣的问题或是猜想就来了，为什么会这样？ 以下是笔者的一些猜想，大家随便看看。

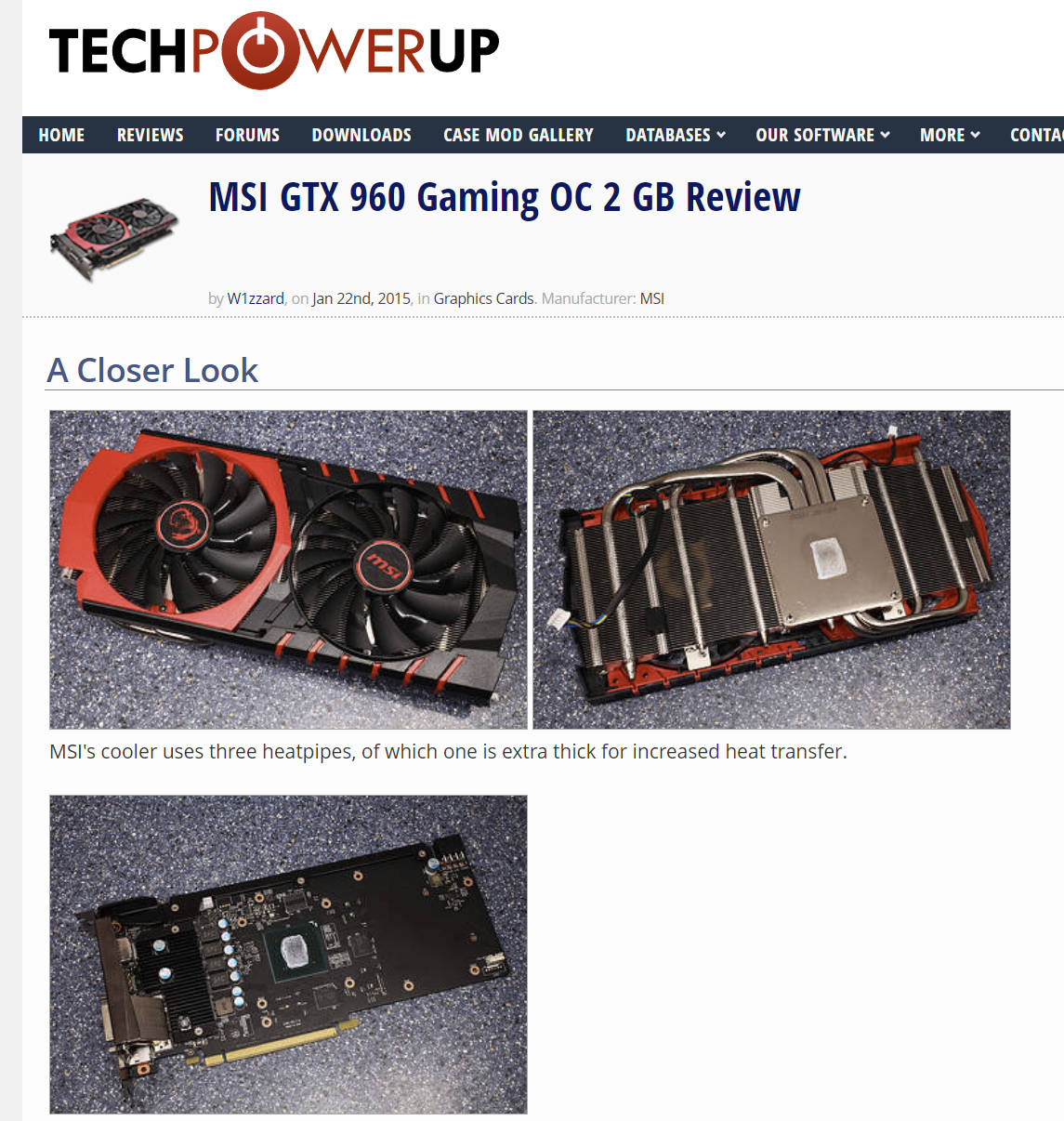

这是缘于PCB过短，没有对齐散热器/显卡整体长度，导致16PIN的位置仍未超出ATX主板PCB。 可是如果各位跟笔者一样有点年纪，应该会想起一款微星经典型号MSSI GTX 960 （链接），PCB长得很。 所以除非GEN5 PCB成本太高，否则厂商如微星也是很爱延长PCB空间。
老黄近代RTX显卡大推FLOW THROUGH设计，希望做到显卡右侧风扇垂直吹穿散热器。 按目前的厂商做法来看，这种设计好像有影响到大部份非公PCB的长度。 PCB 硬度/固定设计，也许影响到微星的考量，所以没有把 16PIN 的位置做在显卡的最右侧。

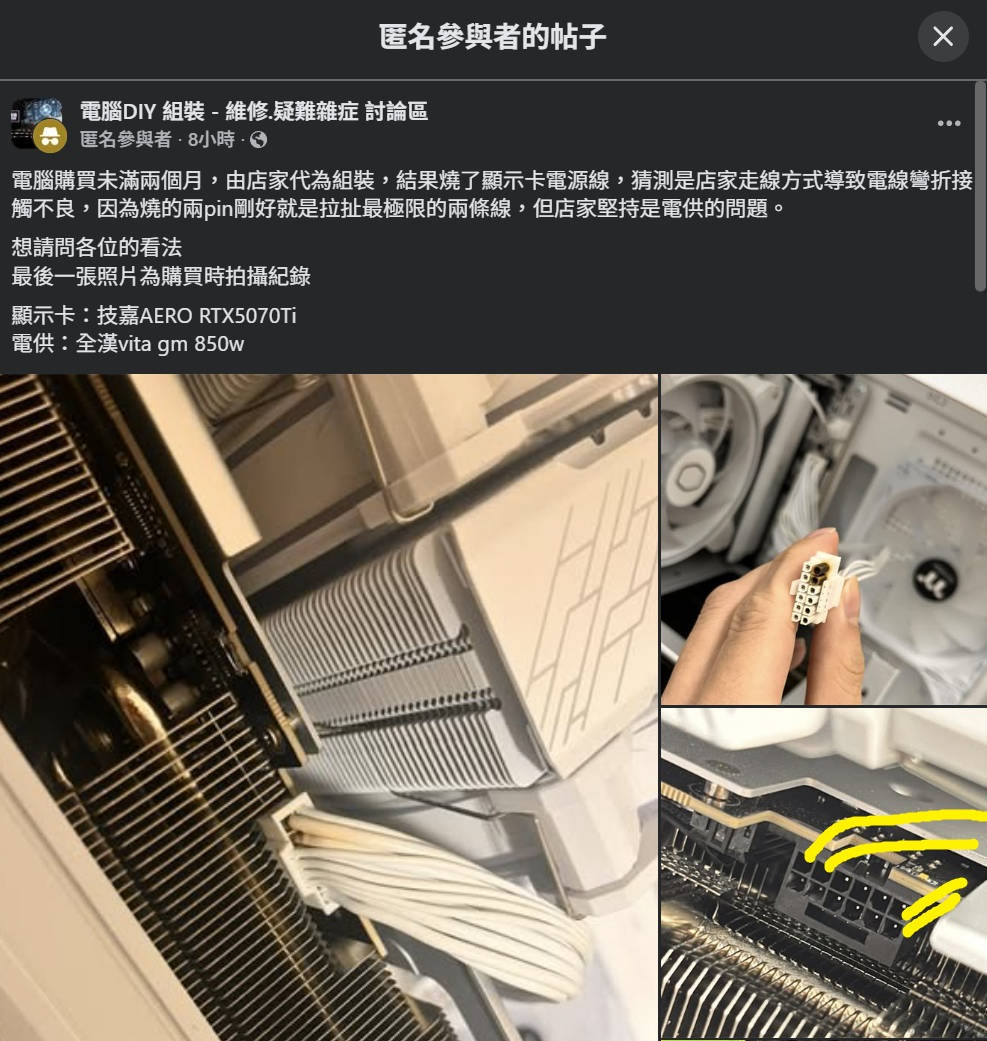

由于 16PIN 的设计天生较为娇贵，不宜大幅折弯，特别是左右侧折弯，所以用户要注意一下。 近日笔者在FB社团看到一个16PIN烧毁的案例（链接），目视16PIN线材有一点折到了。
16PIN左右折的问题在于16PIN是2X6的结构，上下两排每排6根针。 所以当往一边折，另一边线的折角角度便会更大，这使 16PIN 的连接变得不平均，引起一点风险。 当然，会造成此结果据说是因为 16PIN 做得太细小，8PIN 应该就没这种问题 （或没那么大问题）。
不过即使 16PIN 完全不折弯，网络上还是有大量案例，所以不折线只是求安心。
笔者认为16PIN线材还是不宜折弯，用户有尽力维持线材直出就好。 从微星散热器的避让设计来看，微星显然有留意到这个问题，所以散热鳍片有大面积削薄，线材可在底部折 90 度往右走。 用户可自行DIY一下，把线材固定好，确保由接头起的一段距离维持直线。 其他家16PIN朝右的设计有利用散热鳍片的高低差把线材固定好（链接）。

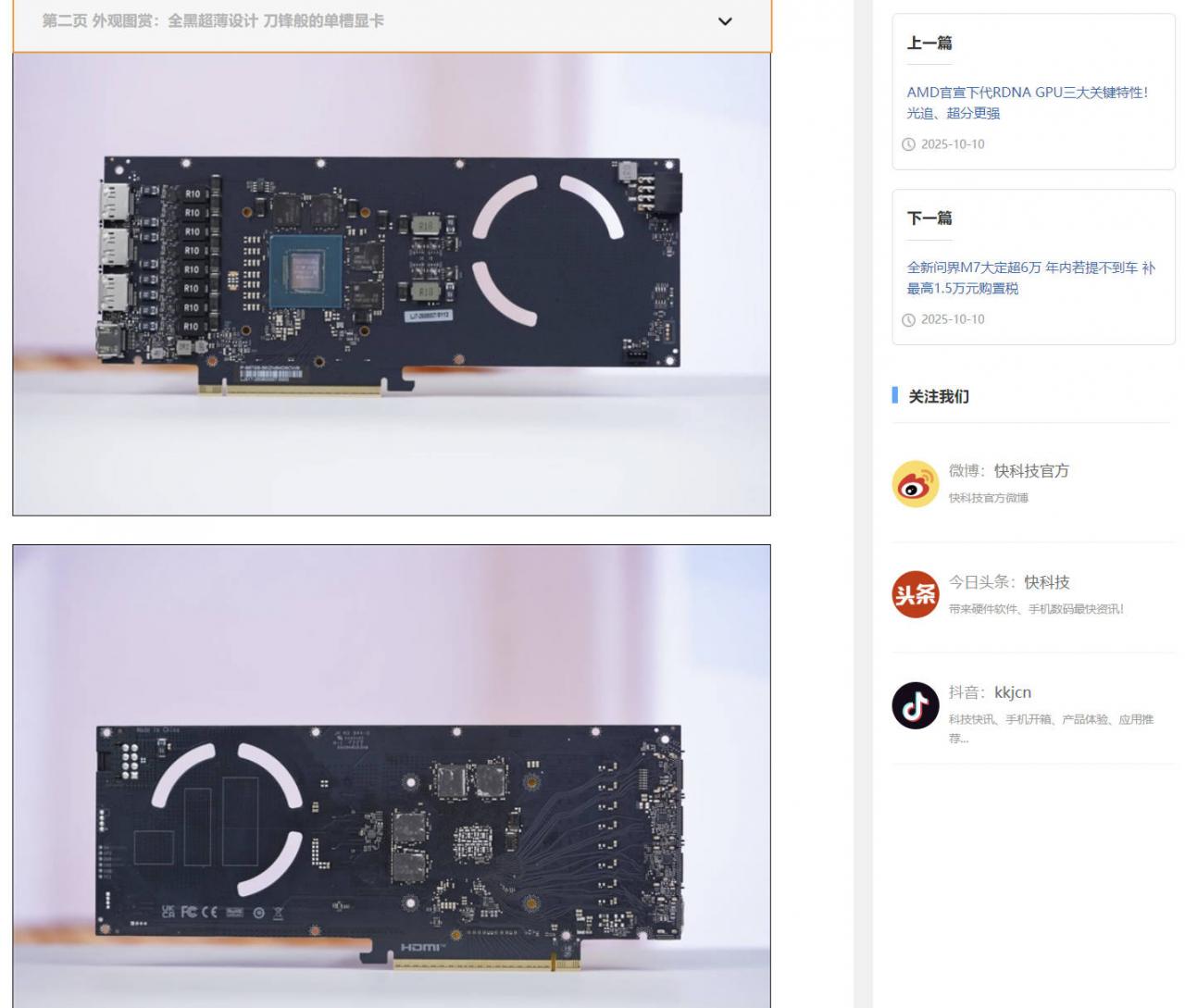

近月 GALAX 发布单槽 RTX 5060 TI，从快科技的开箱测试来看 （链接），全长 PCB + 外部供电做在 PCB 最右侧，既安全又可靠，16PIN 远离主供电用料也不容易积热。 这可能是RTX 50系中PCB最长的非公了，当然这是一款TURBO涡轮扇显卡。
