华擎最新幻作 PHANTOM GAMING Z790I LIGHTNING WIFI 主板
除了微星的Z790MPOWER,在2024年仍然愿意推出以DDR5超频为目标的主板的板厂,应该只有华擎了。 华擎最新作品PHANTOM GAMING Z790I LIGHTNING WIFI和PHANTOM GAMING B760I LIGHTNING WIFI,很可能就是LGA 1700平台的1DPC最后绝唱!
华擎在2023年中,决定重新塑造PHANTOM GAMING系列,不再单以“PG”作为产品简称,而是强调“PHANTOM GAMING”全称之余再提升PHANTOM GAMING的定位。 后来的 Z790 REFRESH 型号中,华擎便创造出 PHANTOM GAMING Z790 NOVA WIFI 等高水平作品,深受超频玩家推崇。 ITX 向来是小众,而华擎的 ITX 作品一向受到市场追捧,因为华擎的 ITX 定价非常亲民。
这次华擎一口气推出两款LGA 1700的PHANTOM GAMING ITX主板,据说均以CP值作为主要卖点,定价非常具吸引力!DDR5 8600+的恐怖超频能力更是冠绝所有板厂,例如华硕的APEX ENCORE也只标8400+;技嘉的Z790AORUS TACHYON X虽然标称8700+,但QVL却只是8266封顶,且8700也是动用 BCLK 超频达成的,真正出现 8600 QVL 的,就只有华擎。 更离谱的是,就连PHANTOM GAMING B760I,也是8600+!另外,在ITX主板上,你有看过14+1 +1的供电设计吗?
扭曲空间的 PHANTOM GAMING ITX!
1DPC / 2DIMM 双内存插槽是ITX的宿命,8层低损耗PCB、2倍铜、20K固态电容等,都不算特别,因为在LGA 1700平台上也不是没出现过。 华擎真正特别的地方,在于其不正常的 VRM 设计。 这两款PHANTOM GAMING ITX主板都配备14+1+1共16组供电模组的设计,Vcore和VccGT的部份更用上110A等级的SPS一体式供电模块。 要知道很多 ATX 和 MATX 主板也没有做到 14 组 Vcore,在 ITX 上更是疯狂。 LGA 1700 平台在 PHANTOM GAMING ITX 之前,ITX 型号中就只有最高 10 组 Vcore 的设计(Z790)。 简单来说,要在ITX PCB上塞进14组Vcore,且还使用固态电容这种占用不小正面PCB面积的电容,作为输入和输出之用,在PHANTOM GAMING ITX之前这是难以想象的,空间利用的极致作品。
PHANTOM GAMING Z790I 比较搞笑的地方是 VRM 固态电容的选择,输出电容中华擎的选择也是异于常人,因为华擎同时使用两种不同规格的固态电容,作为 Vcore 的输出电容。 如官网图片所示,顶部的VRM全面采用20K版本(20000小时)的固态电容,左则的VRM固态电容则是常见的5K版本。 一般来说板厂都会采用同一款电容作为输出电容,反正笔者是没看过混合型号的设计,除了为节省空间而同时选用高聚合物贴片电容如SP-CAP和固态电容的设计。 如查看 PHANTOM GAMING B760I 的图片,便会发现华擎把顶部的 VRM 输出电容换为 5K 版本,工作小时的规格与左则的输出电容一模一样。
从另一个角度看,华擎整体的做法,更似是先设计出 B760I 的蓝图,然后再切出 Z790I 的版本。 这种做法也有别于常见的做法,一般板厂都是先设计更高阶的型号,再砍掉一些设计和功能弄出较便宜的版本。
回头再说VRM的设计,散热上ITX所面对的困难远超于ATX/MATX,华擎也没有因为用上恐怖的14组110ASPS而放软手脚。 PHANTOM GAMING ITX 的 VRM 供电散热设计就好像不用钱地狂堆,堆到无可救药的地步。 什么巨大延伸式散热片、多重切割、热导管、散热背板、小风扇等通通塞爆,再加上本体使用8层2倍铜的PCB,笔者严重怀疑这款PHANTOM GAMING ITX可带满i9-14900KS。 也许是不小心做得太满,华擎没有 / 未能在 PHANTOM GAMING B760I 之上再弄出更强大的设计。 不论是供电用料还是供电散热,两款PHANTOM GAMING ITX都一样。
USB的部份笔者一开始也是一头雾水,看不懂为什么PHANTOM GAMING Z790I,需利用ASM1074 5 Gbps USB HUB提供4个后置的USB TYPE-A。 因为Z790芯片组其实足以提供10个10 Gbps或5 Gbps的USB,而B760芯片组只能提供最多6个5Gbps USB或4个10 Gbps+2个5 Gbps的USB。 PHANTOM GAMING Z790I 或B760I,就只有一共9个5 Gbps / 10 Gbps 的USB,故B760须用上ASM1074等USB HUB,以提供多于6个5 Gbps的USB(B760 PCH)。 由这一部份也可看到华擎的确是先设计出 B760I 的版本,再直接复制粘贴至 Z790I 上。
M.2的部份,笔者一开始也在想为什么PHANTOM GAMING Z790I不支持SATA M.2 SSD,后来也明白了这也是B760芯片组的限制(须利用额外的通道切换芯片),Z790PCH则可提供4个原生SATA之余,再提供1组支持SATA M.2SSD的M.2(X4)插槽,而不须加入通道切换芯片来禁用那4个SATA端口。
由14+1+1到DDR5 8600+再看Z790I版本竟是由B760I演变而来,华擎的做法再度刷新笔者的认知,惊喜不断。 笔者是没想到继TAICHI LITE和NOVA等好像造主板不计成本的市场定价后,再能看到PHANTOMGAMING ITX此等作品,B760I版本除了部份VRM输出电容外,基本上与Z790I版本一模一样(除了DMI)。
如果你以为DDR5 8600 QVL是神经病,那么你便看不到完整的大局了,因为在笔者看来ASROCK真正想表达的是,DDR5 8200或以下我通吃!ASROCK:*Actual support may vary by CPU.

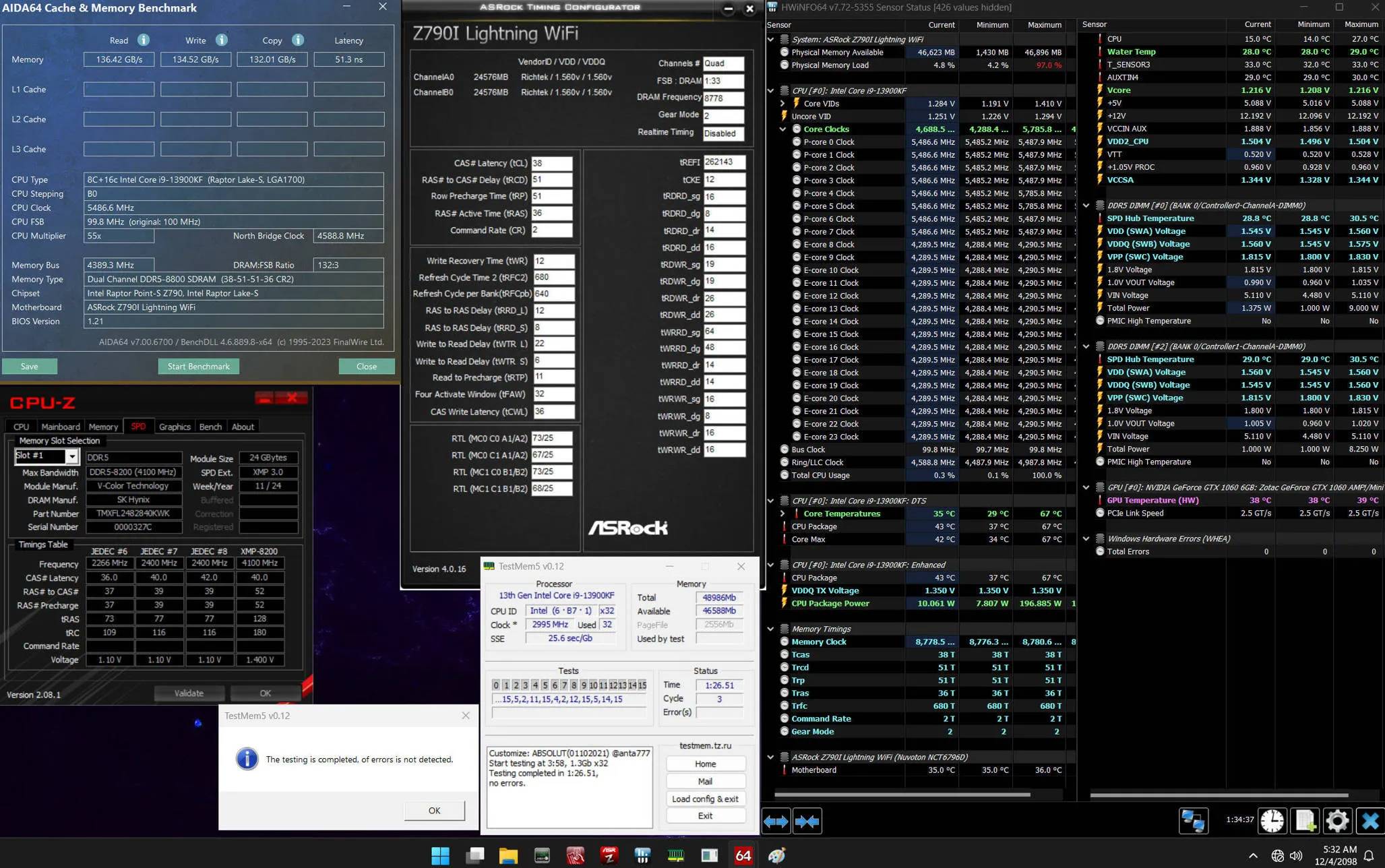

其实这块板子笔者早在外国论坛上看到,OVERCLOCK.NET 网友 owikh84很早就曝光这款ITX主板了。 他更跑出DDR5 8800 TM5 ABSOLUTE 3 CYCLES过测的成绩,这已是APEX(ENCORE)的水平。 说到这里笔者只能说,我愿意加钱换EXTERNAL CLOCK GENERATOR IC和BIOSFLASHBACK IC,还有那个DEBUG卡,没想到华擎还是塞进UART PORT 80接头,补上ITX的终极短板。 扯什么ALC897太弱/没有20 Gbps TYPE-C/前置TYPE-C只是5 Gbps/不是Wi-Fi 7 /Wi-Fi天线不是延伸式,都是见树不见林的天才。 ASROCK PHANTOM GAMING,一切有为法,如梦幻泡影。
