华硕BTF背插式显卡设计了专属的分离式GC-HPWR金手指，让其可以让供电改由主板提供，但也同时保留12V-2X6插槽来兼容传统主板，预设上两者只有择一，但近期有YTr找到破解方式，并且将原本600W的功率上限解放到750W。

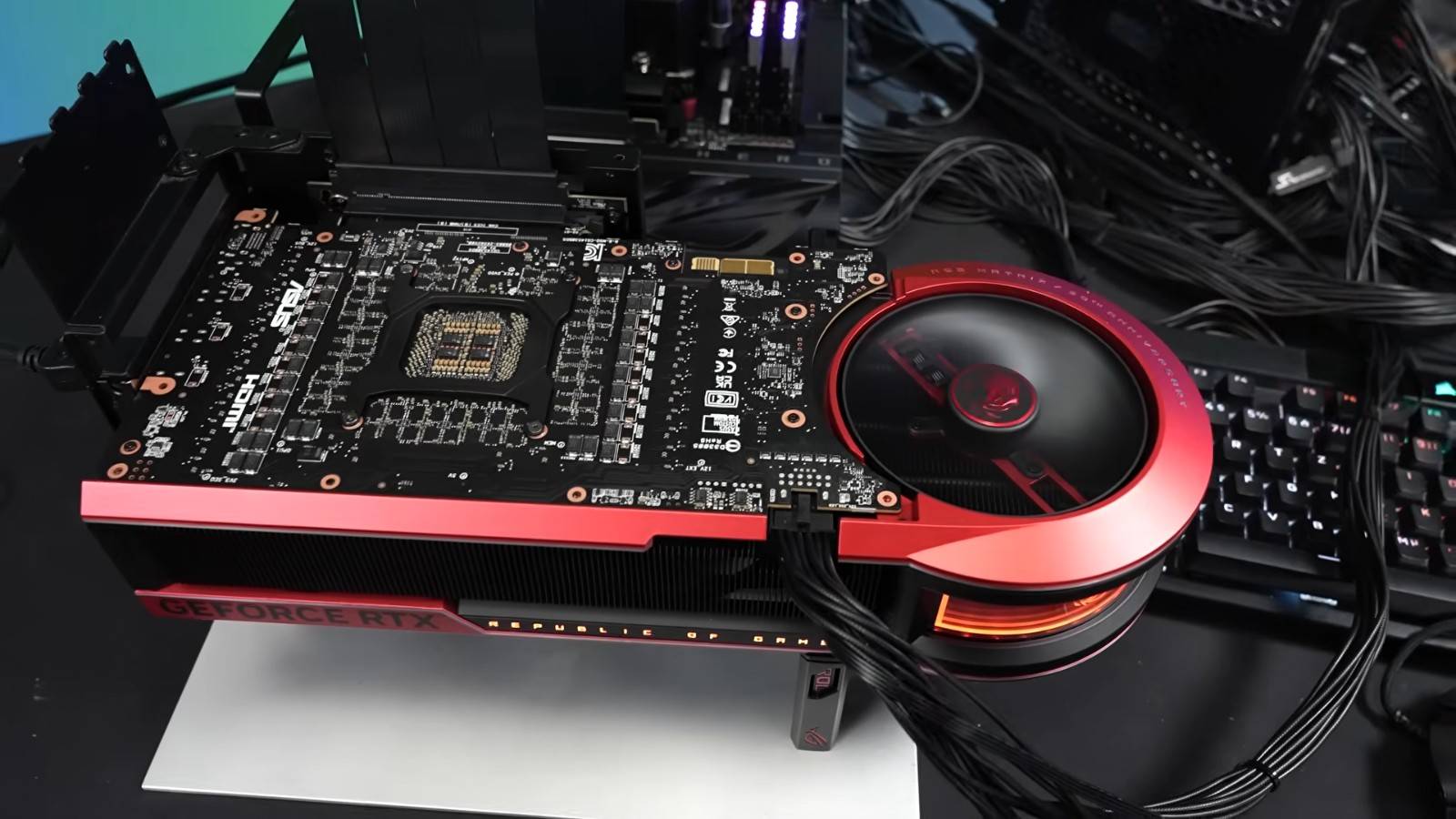

科技频道der8auer EN在最新的视频中对华硕30周年限定的ROG RTX 5090 Matrix进行深入拆解与研究，包含检视主板的设计、液态金属散热膏在显微镜的细节等，后半部的实测则进一步对显示卡的分离式GC-HPWR金手指的设计进行研究与改造。

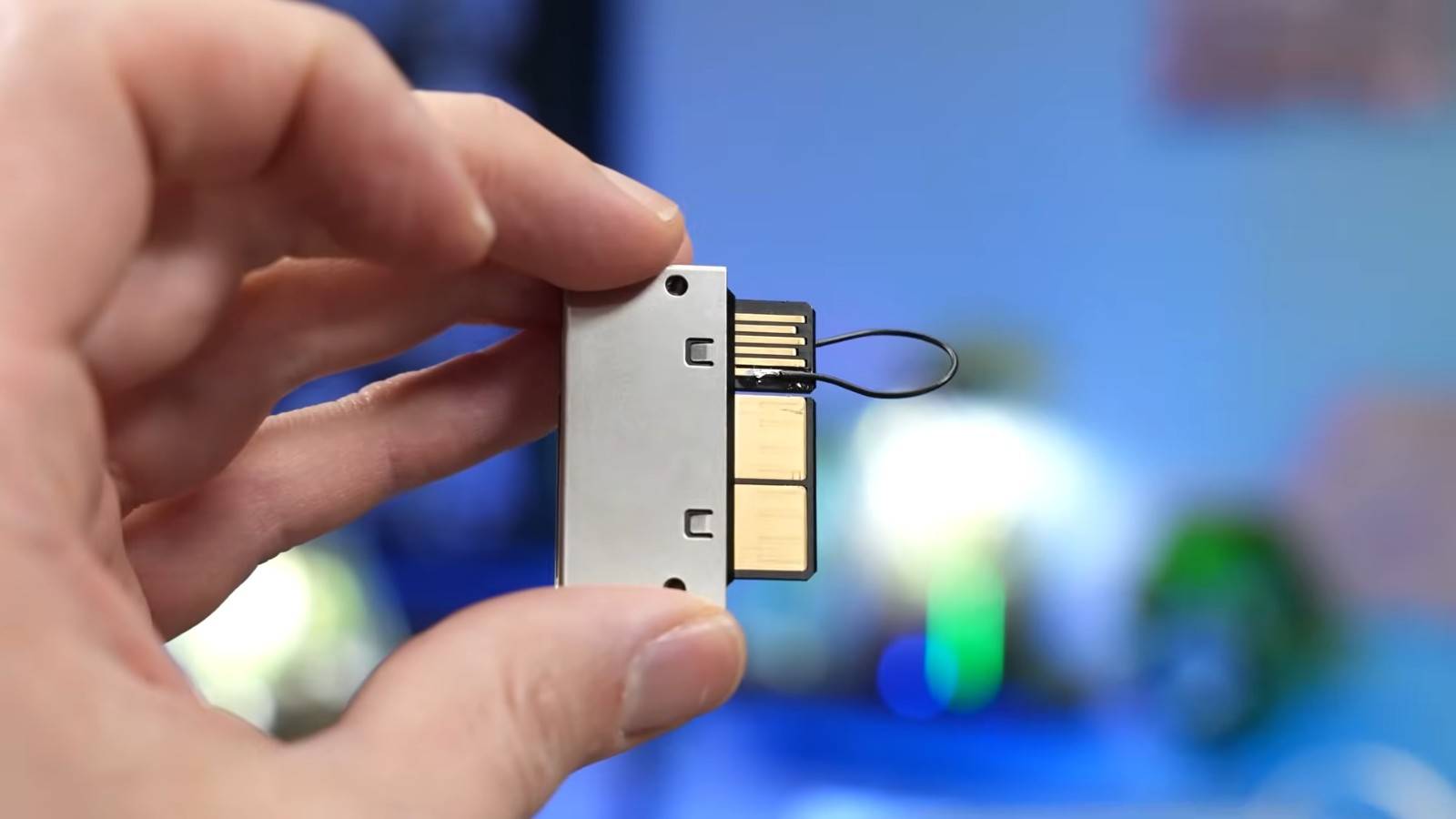

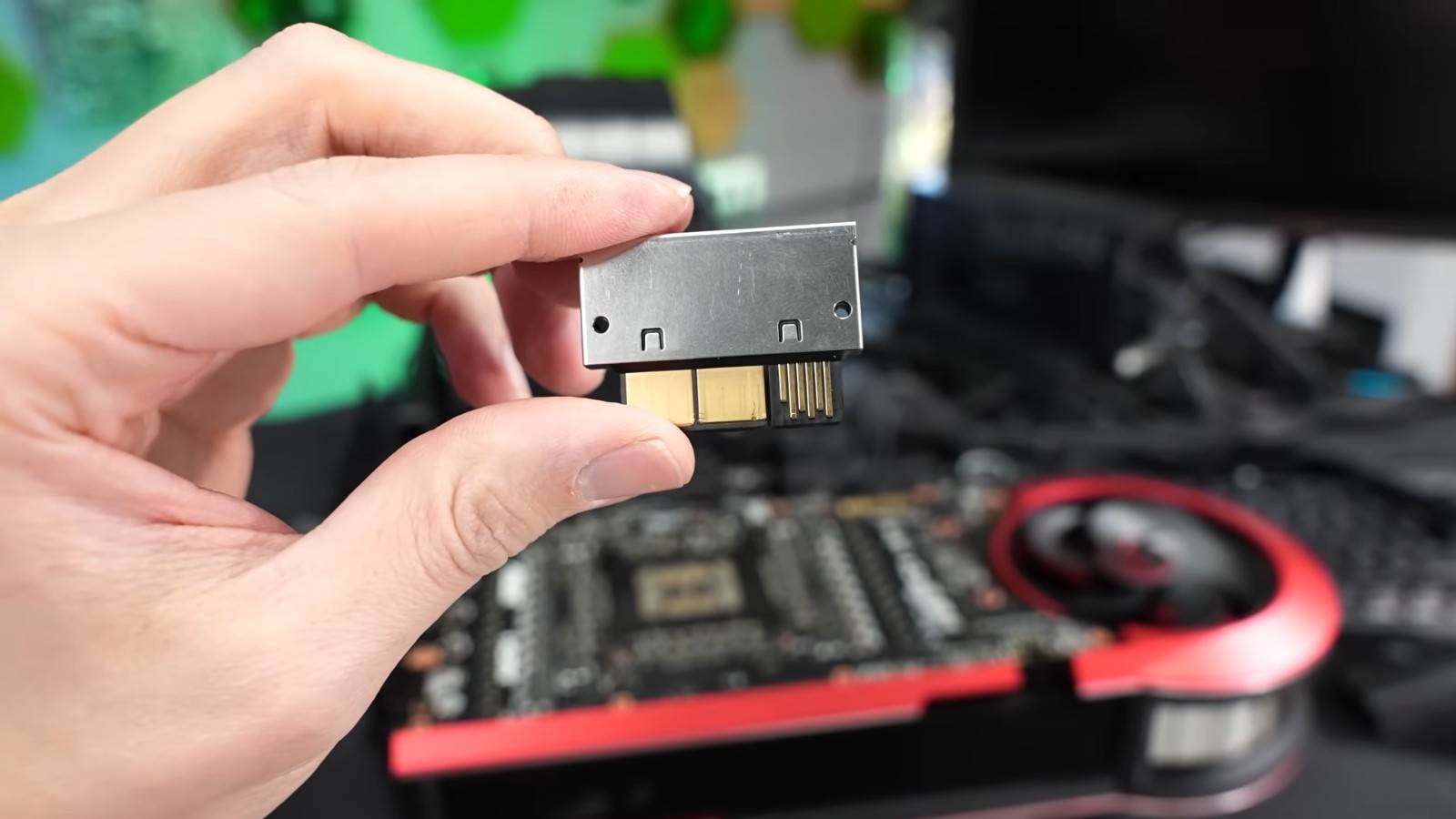

GC-HPWR 金手指主要信号、电力两个部分组成，当中信号会负责判断显卡是否已经正确接在主板上，才会允许电力输入，且与整体的电路设计都与传统12V-2X6 电源插槽之间相通。

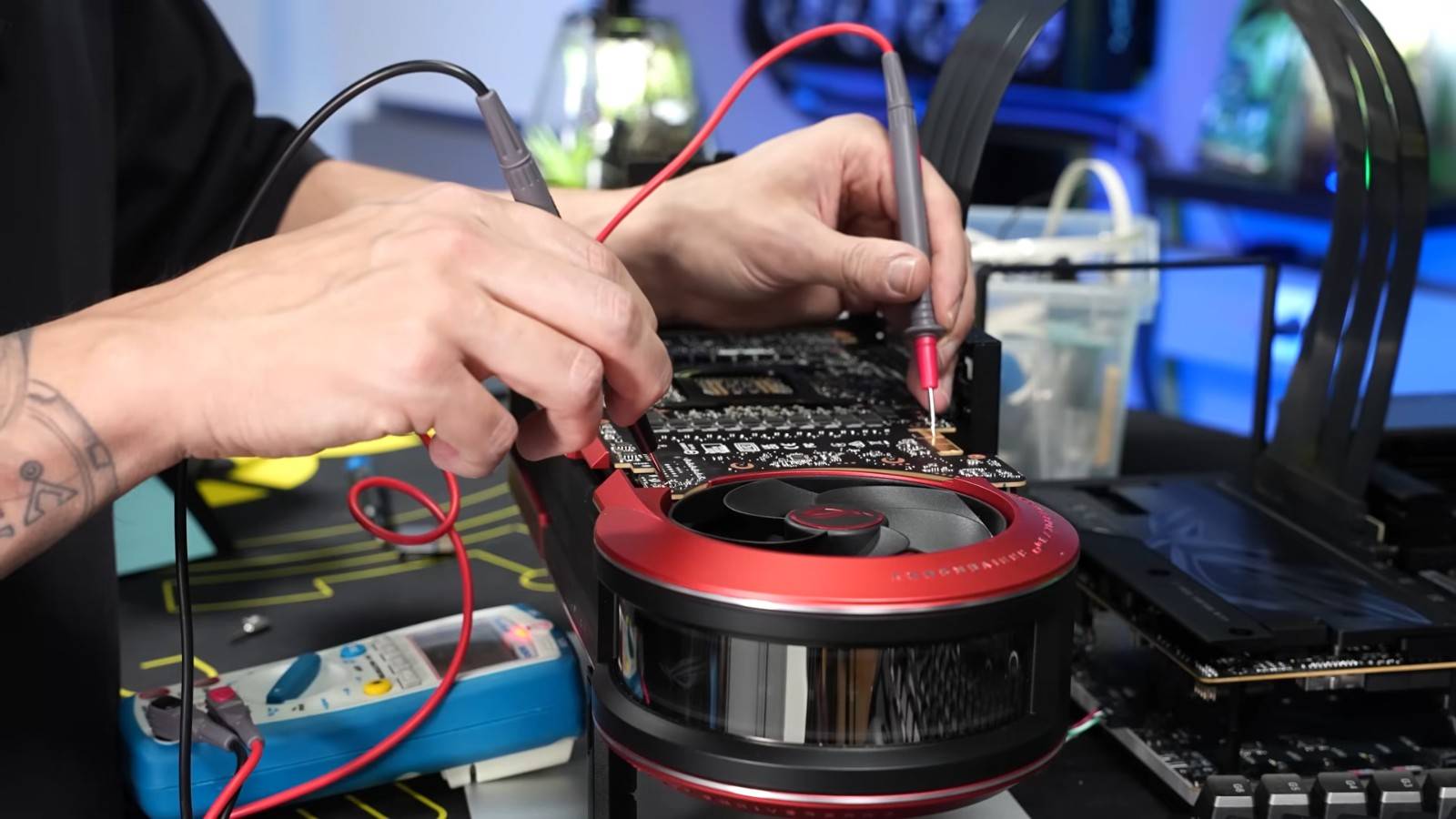

于是 der8auer EN 通过分析两者之间的关联，找到了能够骗过 GC-HPWR 的方式，通过将特定的 Pin 脚相接形成短路，便能让显卡「误以为」已经安全插在主板上。
再因为前面提到GC-HPWR与12V-2X6彼此互通，意味此时两种接口都是容许电力输入的，只是限定只能二选一，der8auer EN便利用这点，将显卡接上12V-2X6电源线，回避了由主板供电，改为与一般显卡相同的从电源供应器抽取电力。

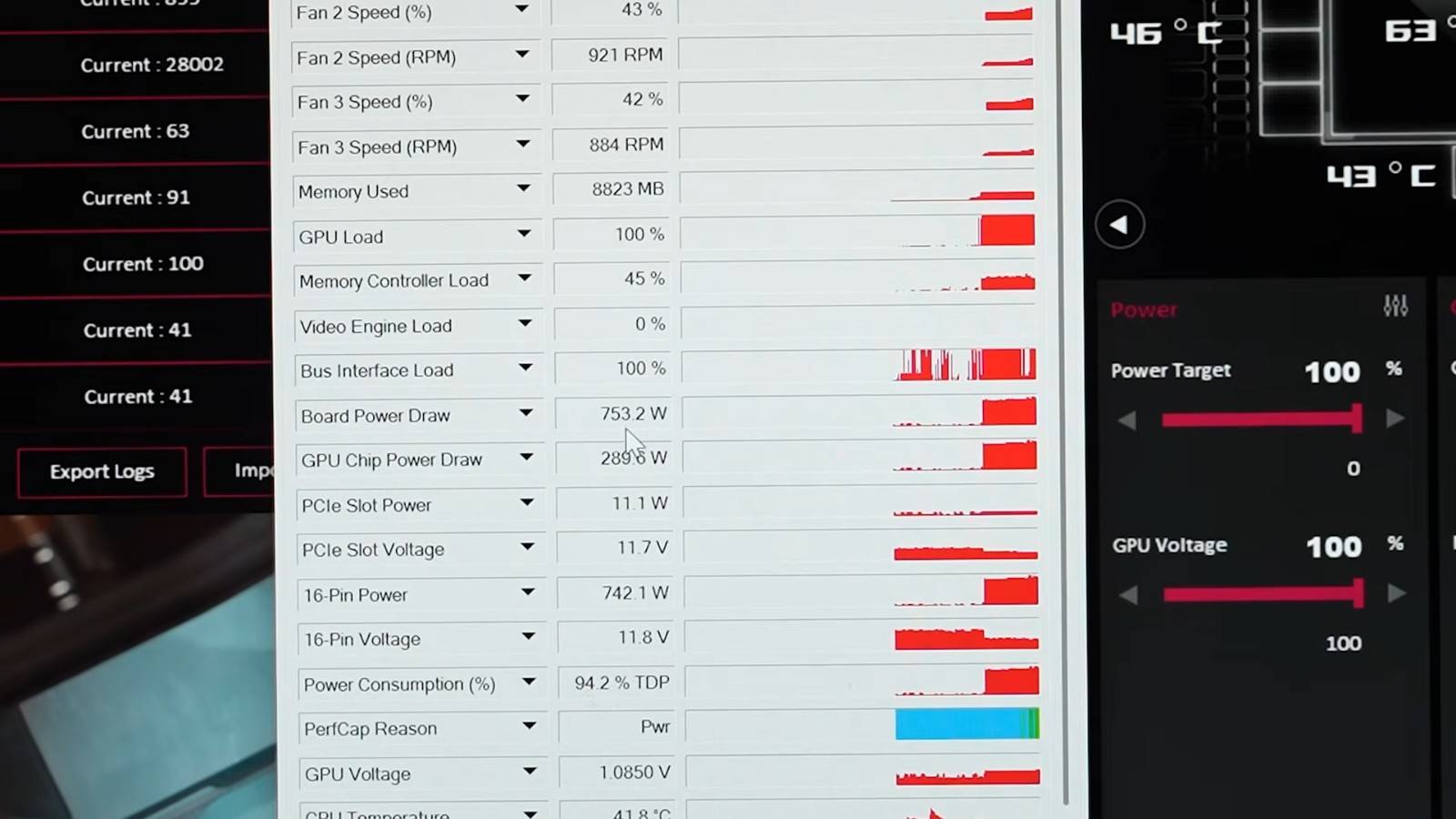

值得注意的是，der8auer EN在破解之后发现，GC-HPWR支持更高的功率模式，能够突破12V-2X6最大的600W上限，来到750 W！ 且这不是瞬间峰值，而是一个能够长时间维持，且被编程记录成图表的功率表现，意味华硕内部的 BIOS 就是这样设计的。
然而别忘了，der8auer EN的显卡目前处在破解状态，电力是由灾情不断的 12V-2X6 在承受，视频中也提到当下线材已经可以感受到明显在发热，安全性上令人堪忧，主持人也特别提醒这只是为了研究与测试，并不建议一般人进行尝试。
实际上，华硕的分离式GC-HPWR属于第二代规格，其设计能够承受1000 W的功耗，因此借此让产品存在更高的功耗模式并非不可能。
问题是，GC-HPWR 虽然是显卡与主板之间的连接，可是主板上的电力来源最终仍需通过电源供应器的 12V-2X6 输入。 这意味着，即使是在华硕BTF背插式主板上，若要长期承受750W的超高功耗，也需要承受相当的风险。
总结来说，der8auer EN 实验证实了华硕在硬件层面确实预留了 750W 额外上限，但前提是得先确保有硬件有足够的「安全限制」机制。 否则目前强制通过单一线材解放性能，将对用电安全造成相当高的隐患。
