Intel Panther Lake架构解析：18A制程、CPU/GPU效能提升50%、功耗降低40%

挟带Intel最先进18A制程的Panther Lake架构处理器已进入量产阶段，它拥有比前代Lunar Lake、Arrow Lake提升高达50%的性能，甚至还节省40%功耗，预计2026年初上市。

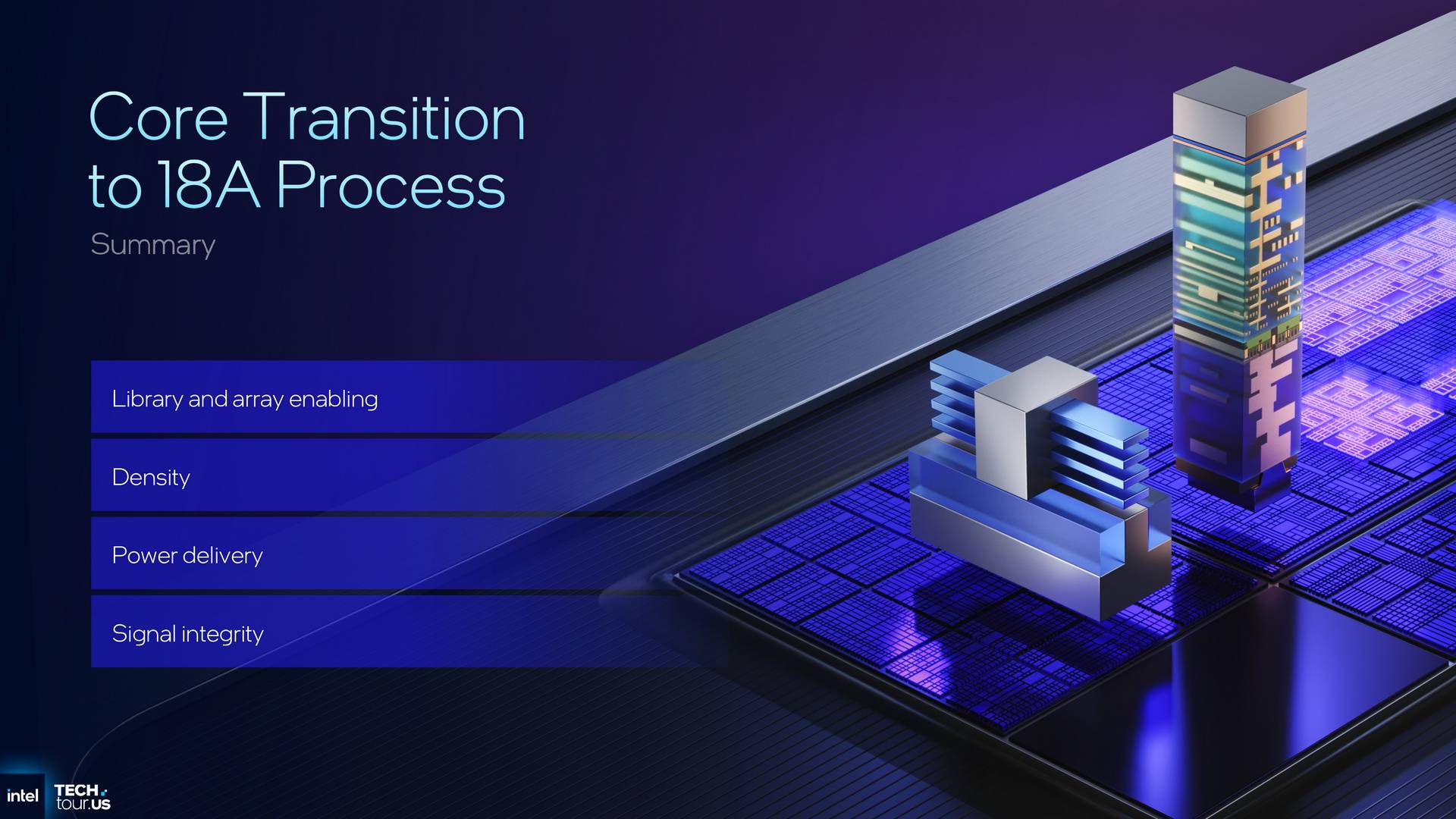

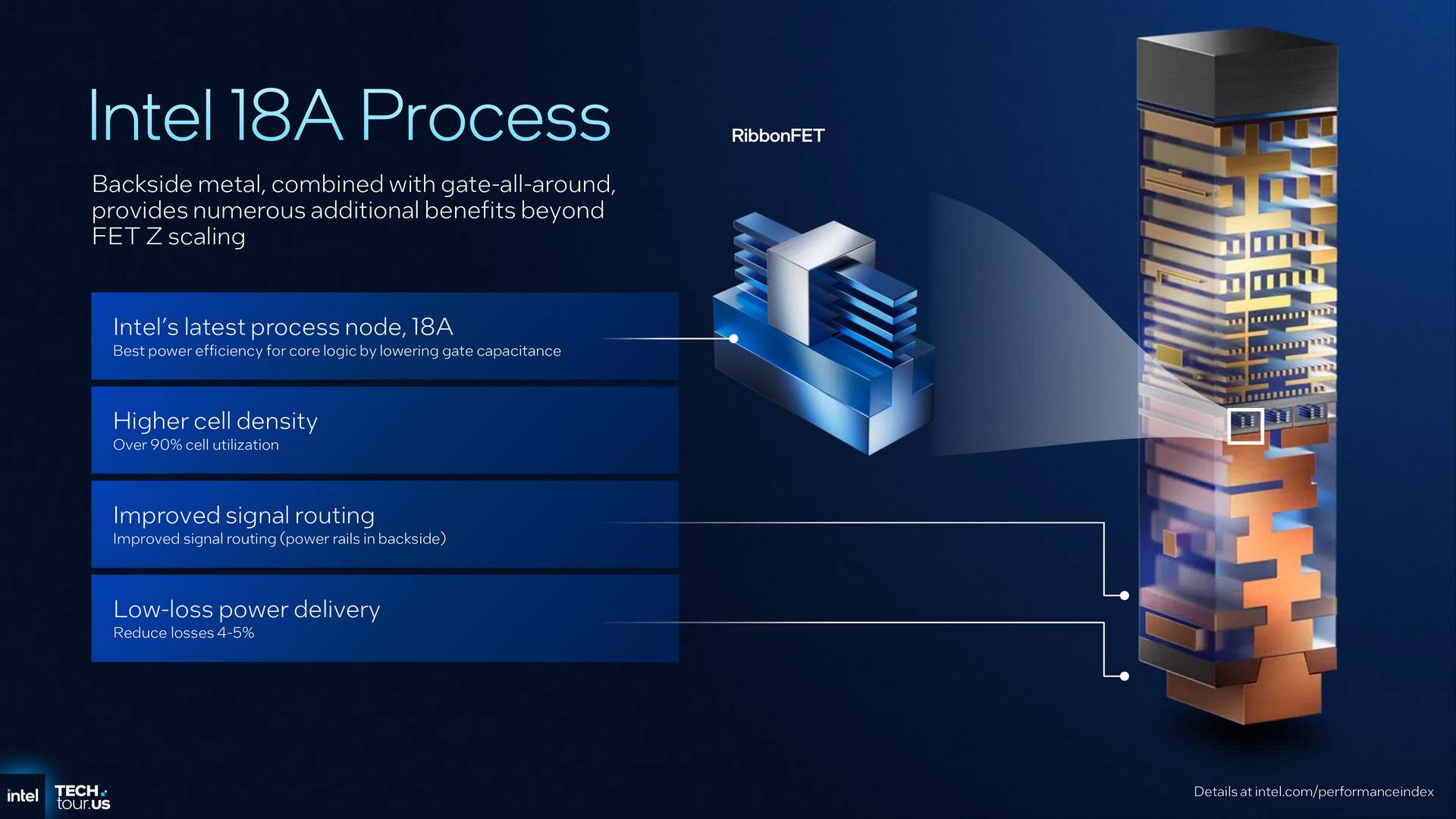

Intel 18A 是首个在美国研发和制造的 2nm 等级制程节点，整合全新晶体管架构 RibbonFET，提升性能和能源效率; 还有 PowerVia 芯片背部供电技术，提升电流传输和信号传递。 相较于Intel 3，其芯片密度增加30%，每瓦效能提升达15%。

该制程节点在Intel的俄勒冈州据点完成研发与制造验证，并已投入早期生产，目前正于亚利桑那州钱德勒市Ocotillo园区的第五座高产量晶圆厂Feb 52迈入量产阶段。

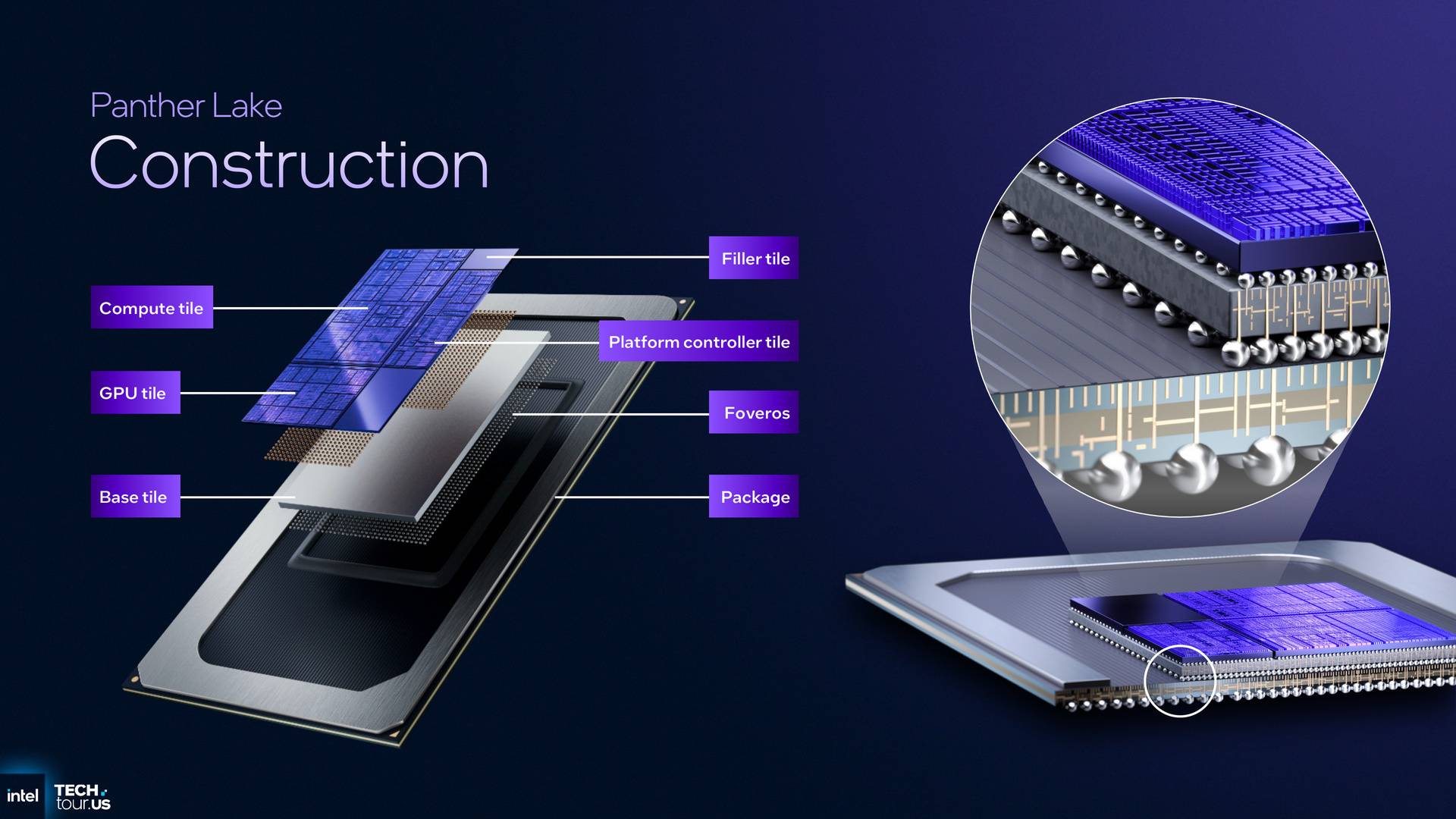

Panther Lake 也是由不同功能的芯片块组成，这次种类比较简单，只有 Compute Tile、GPU Tile 和 Platform Controller Tile 共 3 种，可依照需求调整各个芯片块的规模，组合成不同形式的处理器产品。

CPU 核心架构

Compute Tile 是Panther Lake的主要CPU核心，由Cougar Cove微架构的P-core与Darkmont微架构的E-core/LP E-core构成，最多配置4颗P-core+8颗E-core+4颗LP E-core，共计16颗核心，都不提供Hyper-Threading，总执行绪数量为16条。

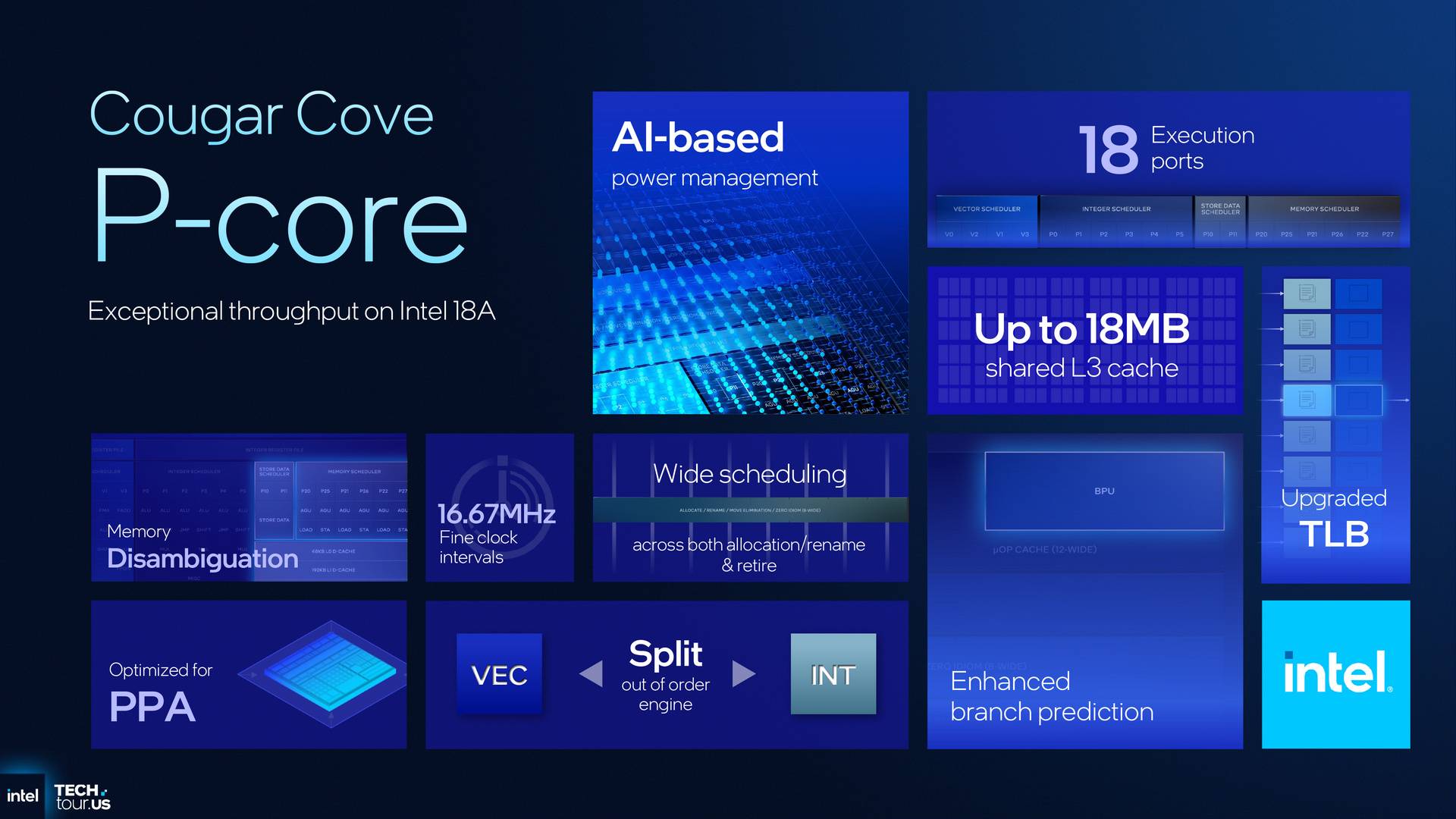

Cougar Cove 微架构P-core 这次主要集中提高内存消歧义的可靠性能、扩大转译后备缓冲区至 1.5 倍容量，并持续强化分支预测性能与效率。

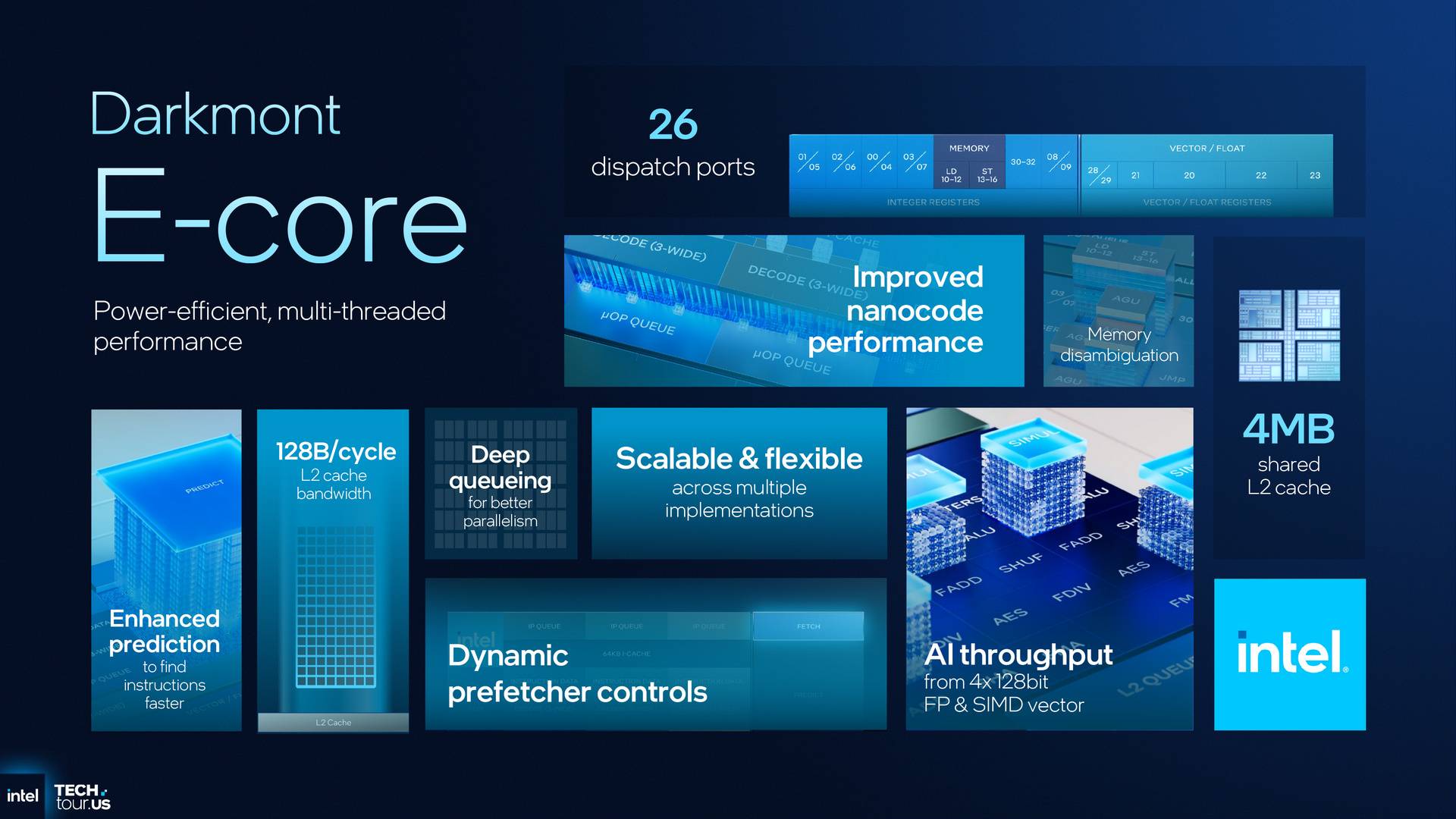

Darkmont 微架构 E-core 除了提高分支预测的容量与精准度与内存消歧义的可靠性，还在动态预取器控制方面强化工作负载变化的反应力，同时在 Nanocode 性能提高指令覆盖率。

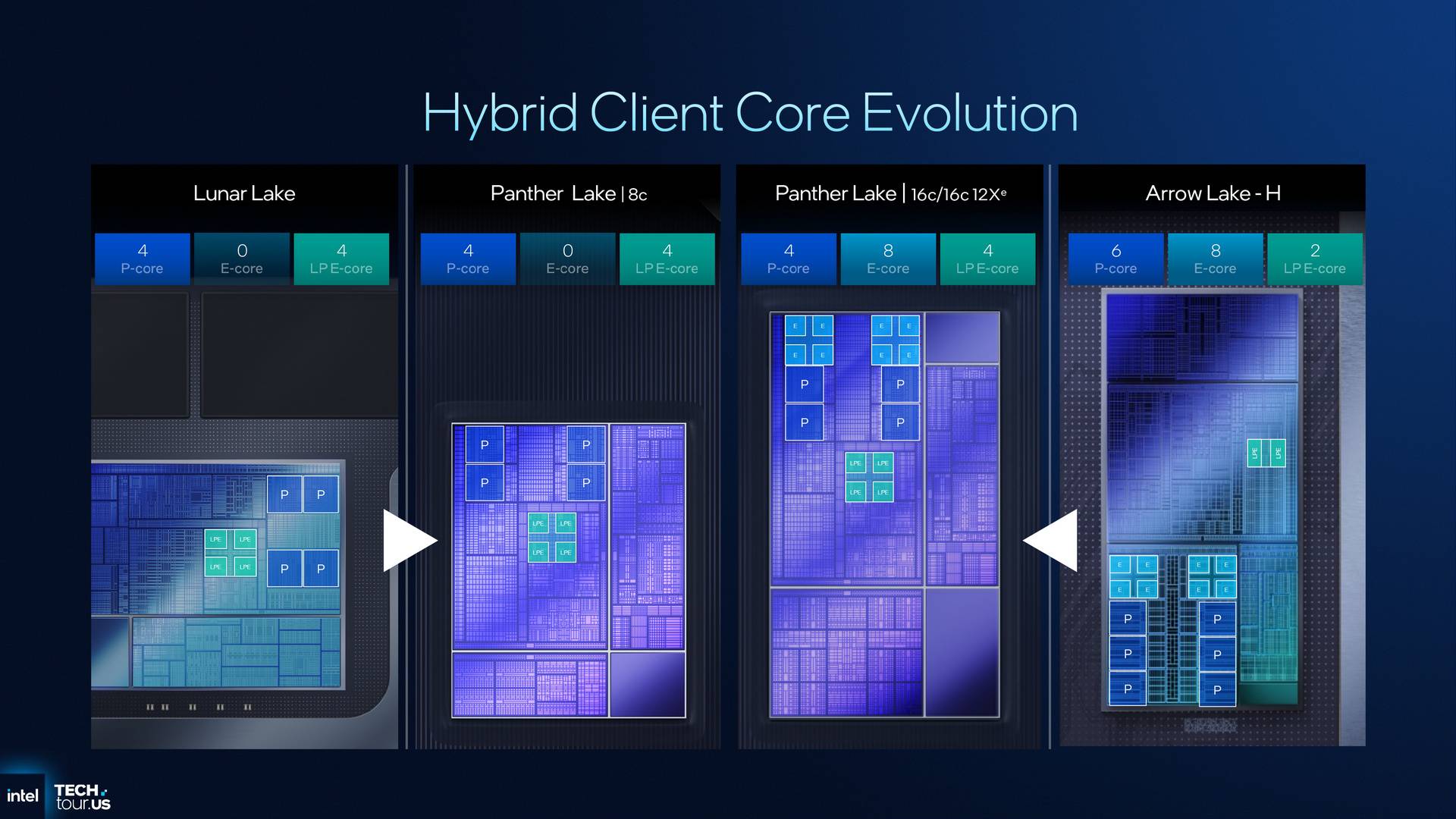

有别于Meteor Lake、Lunar Lake、Arrow Lake，Panther Lake把原本放在SoC Tile的LP E-core（低功耗 E-core）整合到 Compute Tile 里，不只提升核心之间的沟通效率，还能衍生出不同版本，如4 颗P-core + 4 颗 LP E-core 的 8 核心版 Panther Lake。

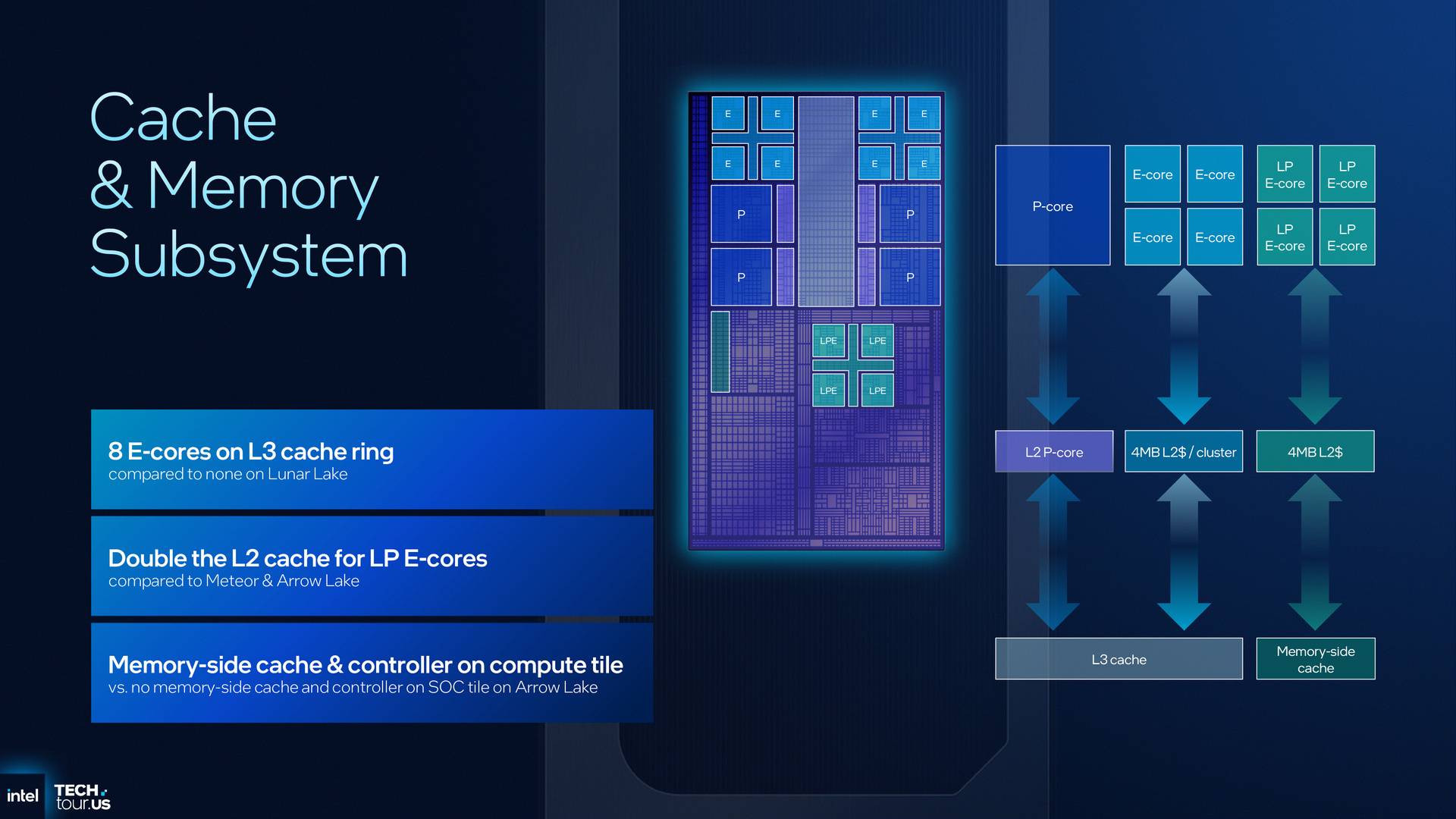

快取存储器方面，每个P-core都拥有独立的L2快取，每丛集4个E-core共享4MB的L2快取，这4颗P-core+8颗E-core共享18MB的L3快取。 另外4颗LP E-core除了专属4MB的共享L2快取，就直接连通到共享8MB的存储器侧快取。

Thread Director

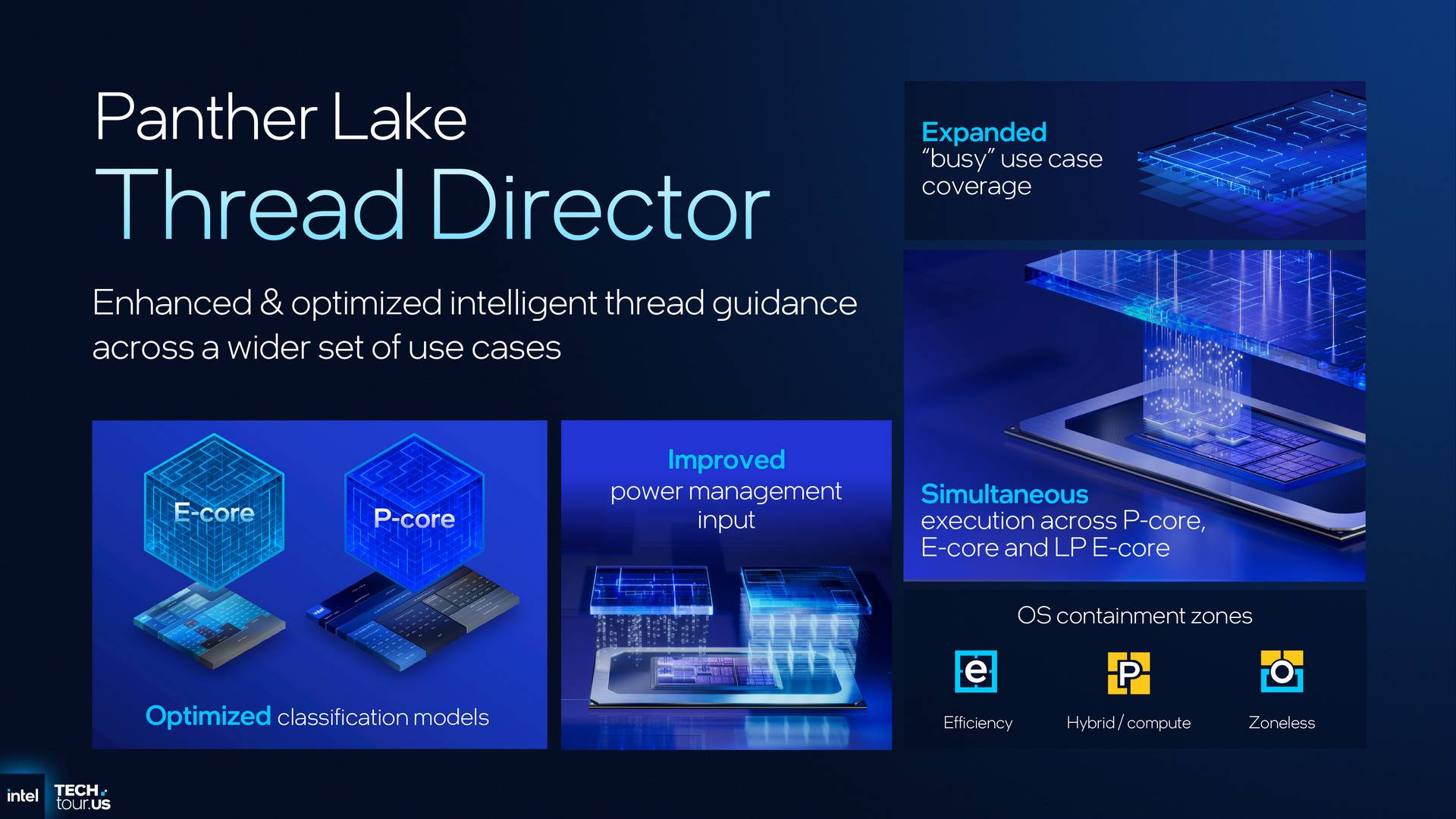

当然，在有这么多种核心的形况下，更凸显资源调度效率的重要性。 Panther Lake 的 Thread Director 增强并优化智能执行绪引导，并适用于更广泛的情境案例。

过往 Meteor Lake 是从 SoC Tile 的 LP E-core 开始运行，资源用罄后才把负载转移到 Compute Tile 的 E-core，压力高到一定程度才转移到 P-core。

Panther Lake 由于三种核心都存在于 Compute Tile，所以先从 LP E-core 开始，资源用罄后可迅速转移到 E-core 甚至是 P-core，大幅提升执行效率

功耗

接下来我们看 Panther Lake 的性能与功耗关系曲线。

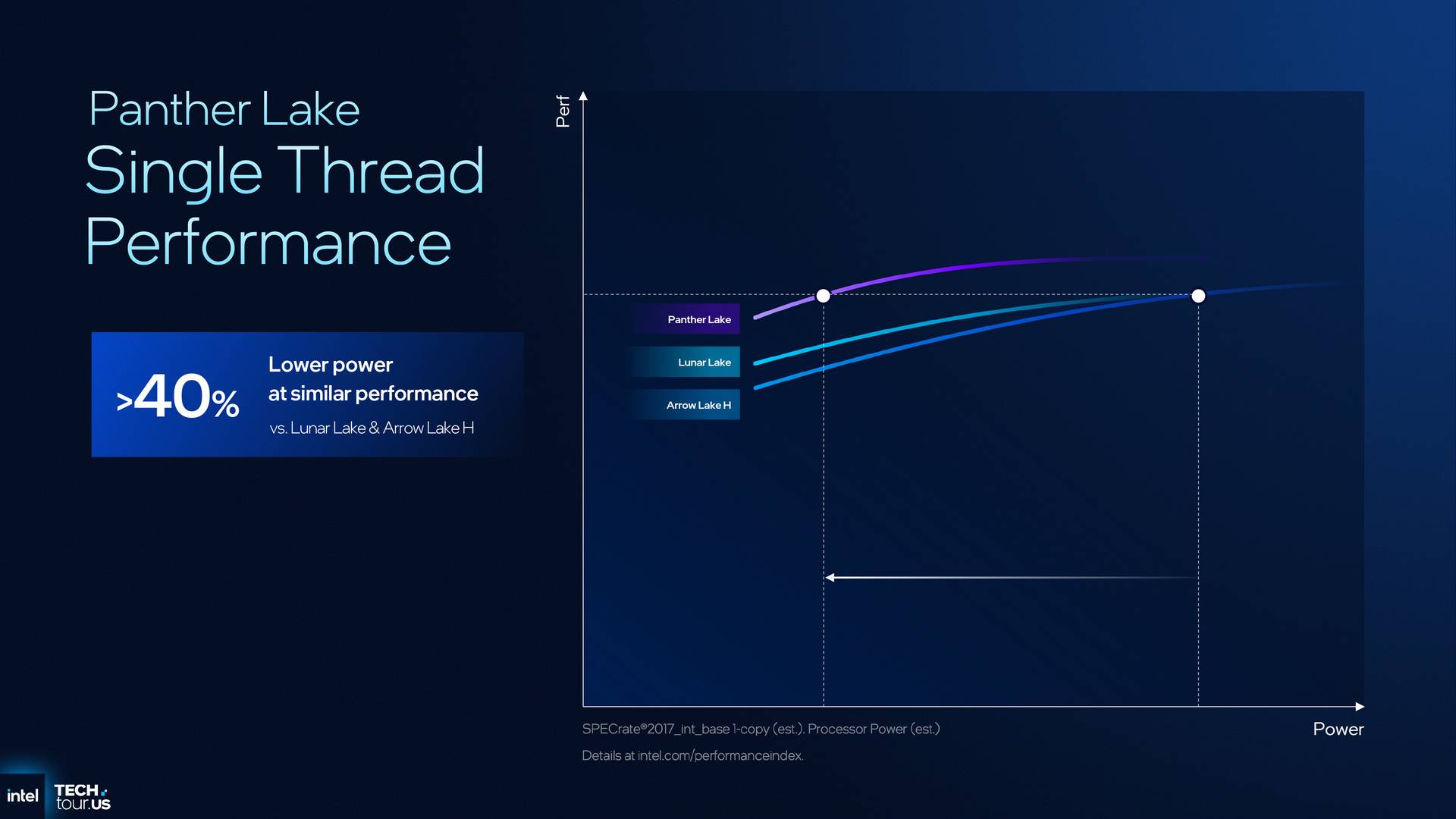

单线程方面，Panther Lake可在 Lunar Lake 和 Arrow Lake H 同等性能节省 40% 功耗，或在 Lunar Lake 和 Arrow Lake H 同等功耗下多出 10% 性能。

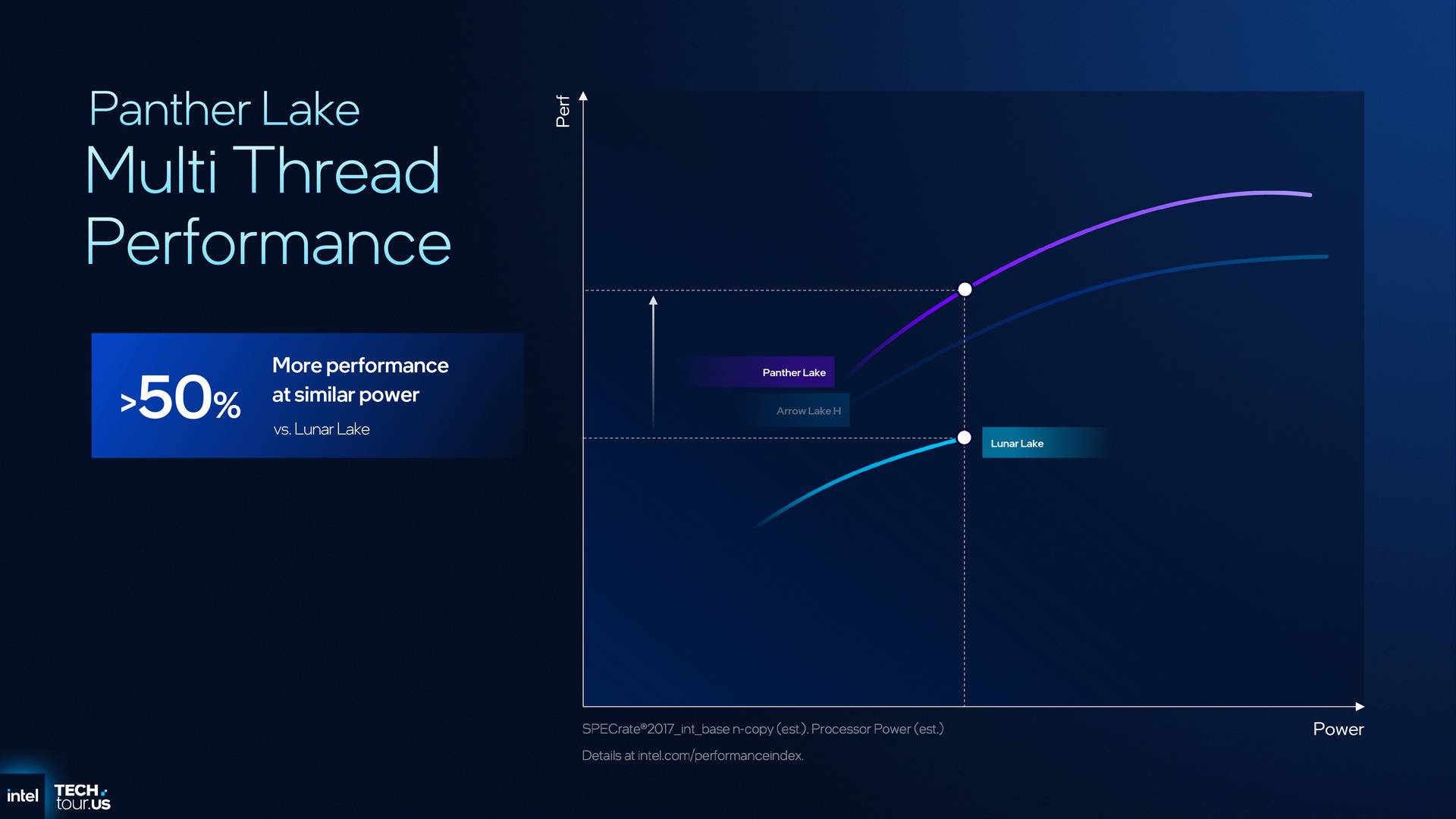

再来看多线程，Panther Lake可在 Lunar Lake 同等功耗下多出 50% 性能，或是在 Arrow Lake H 同等性能节省 30% 功耗。

X^e 3内显

Panther Lake 的 GPU Tile 使用全新 X^e 3 架构，最大可容纳 12 组 X^e 核心，也有 4 组 X^e 核心的轻量化版本。

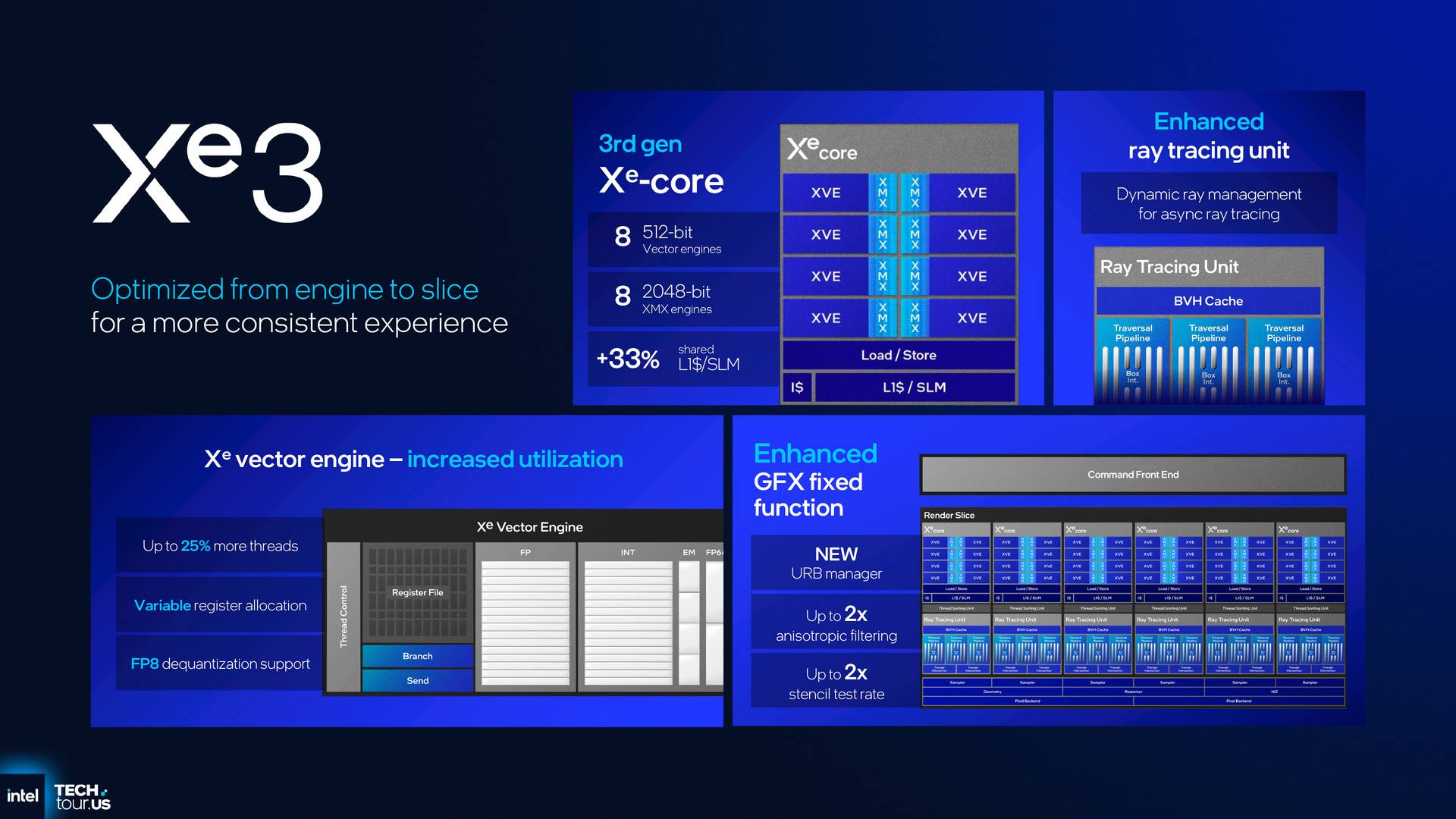

X^e 3 架构主要扩大了 L1 缓存容量、提高了 X^e 向量引擎利用率，同时强化图形固定函数以及用于异步光线追踪的动态光线管理。 X^e 3 核心内的 XMX AI 加速引擎还可给出最高 120 TOPs 的 AI 算力。

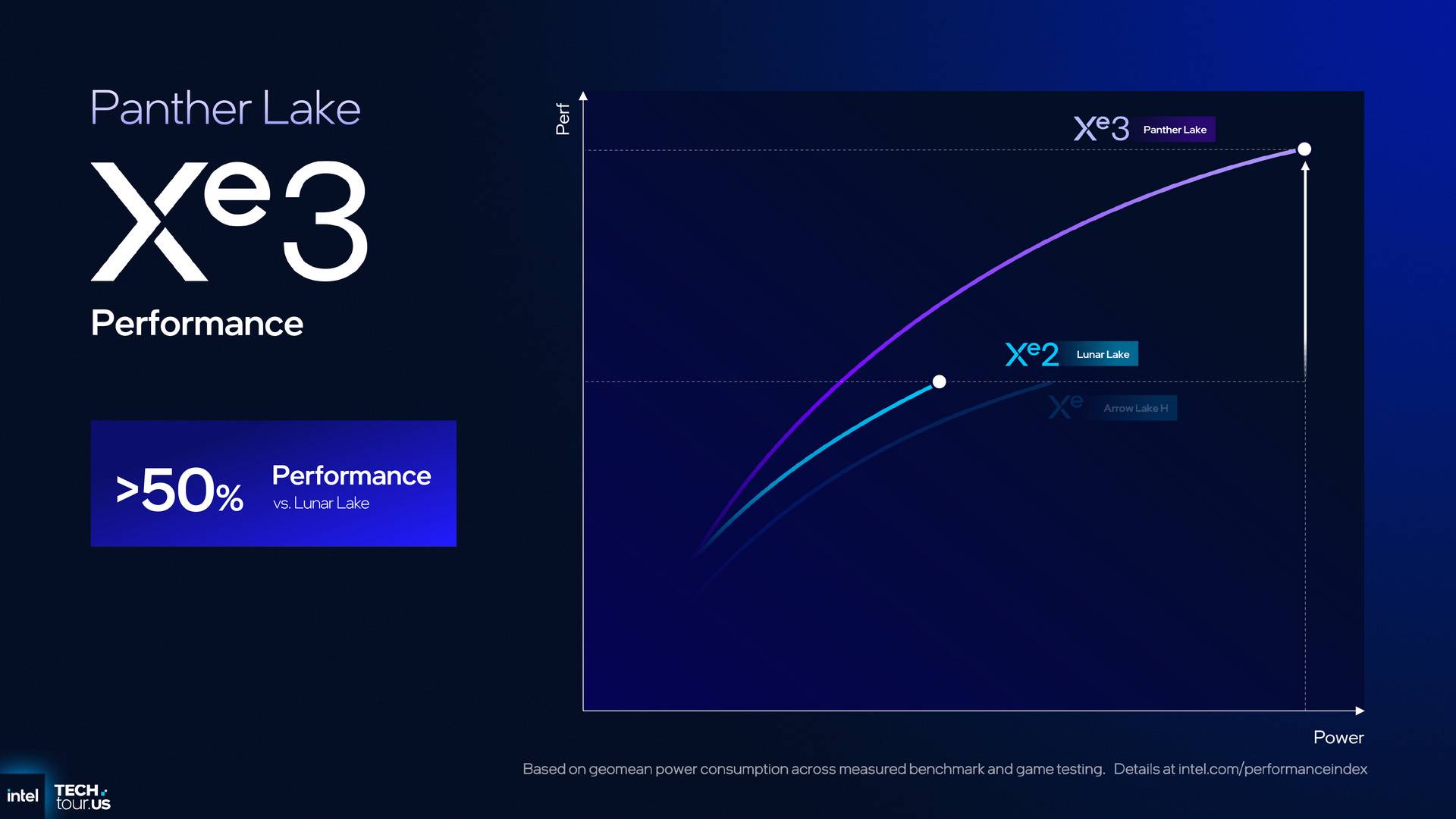

在 Lunar Lake 的 X^e 2 内显同等功耗下，Panther Lake 的 X^e 3 内显性能可高出 50%。 或是在 Arrow Lake H 的 X^e 内显同等性能下，减少40%功耗。

NPU

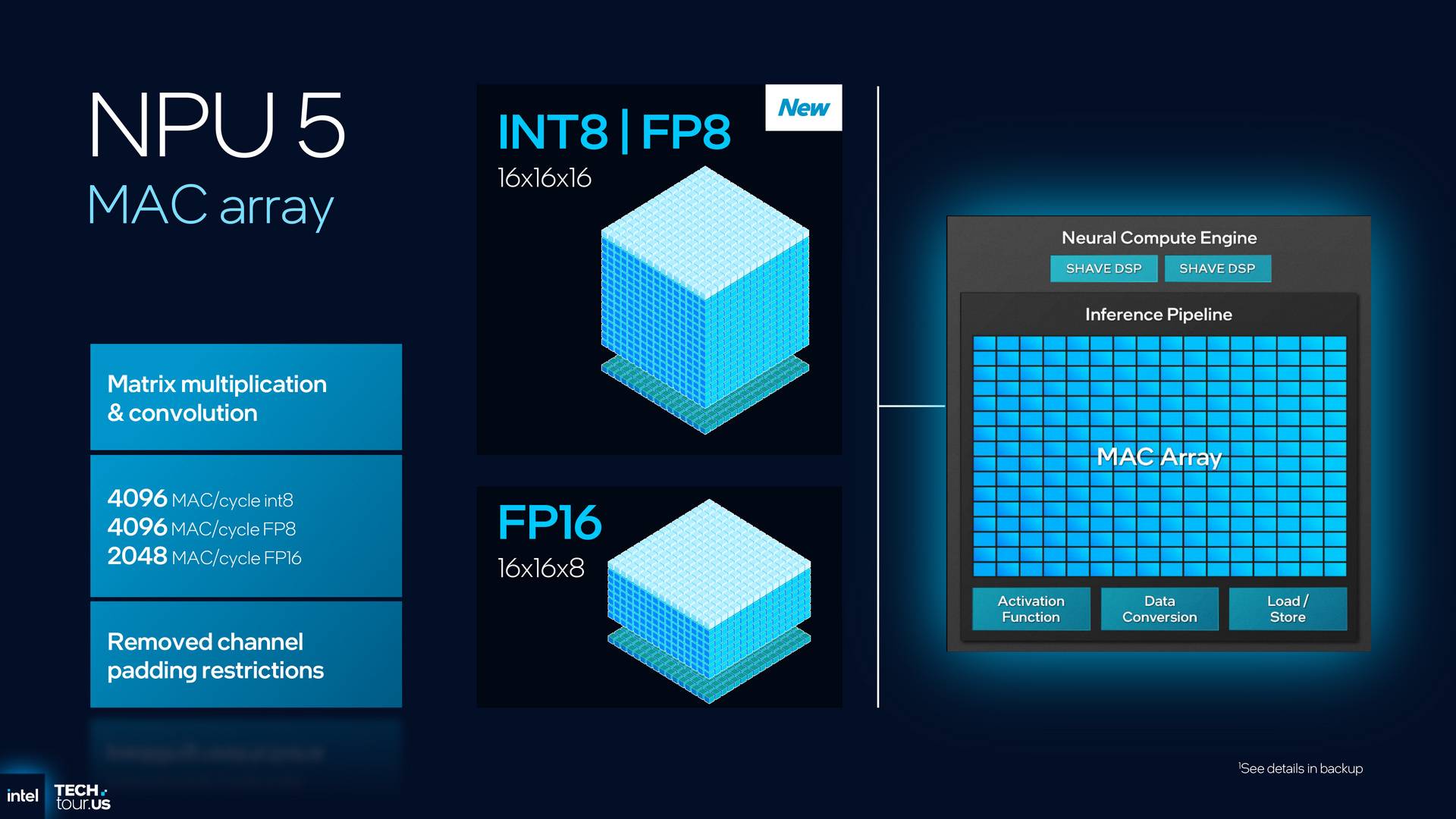

Panther Lake 的 NPU 存在于 Compute Tile，这回进化到第 5 代架构「NPU 5」。

NPU 5 虽然最高50 TOPs 的AI算力近似于 Lunar Lake NPU 4 的 48 TOPs，但全新运算引擎增加支持 INT8 和 FP8 数据格式，不只提高 50% 的每瓦效能，每单位面积的 TOPs 还提高 40%。

整合NPU的50 TOPs、内显的120 TOPs和CPU的10 TOPs，Panther Lake最多可提供高达180 TOPs的AI算力。

Panther Lake 封装配置

Panther Lake 结合了 Lunar Lake 的电源效率与 Arrow Lake 的可扩展性能，通过成熟的 Foveros-S 2.5D 封装技术，串联出规模变化更丰富的处理器产品。

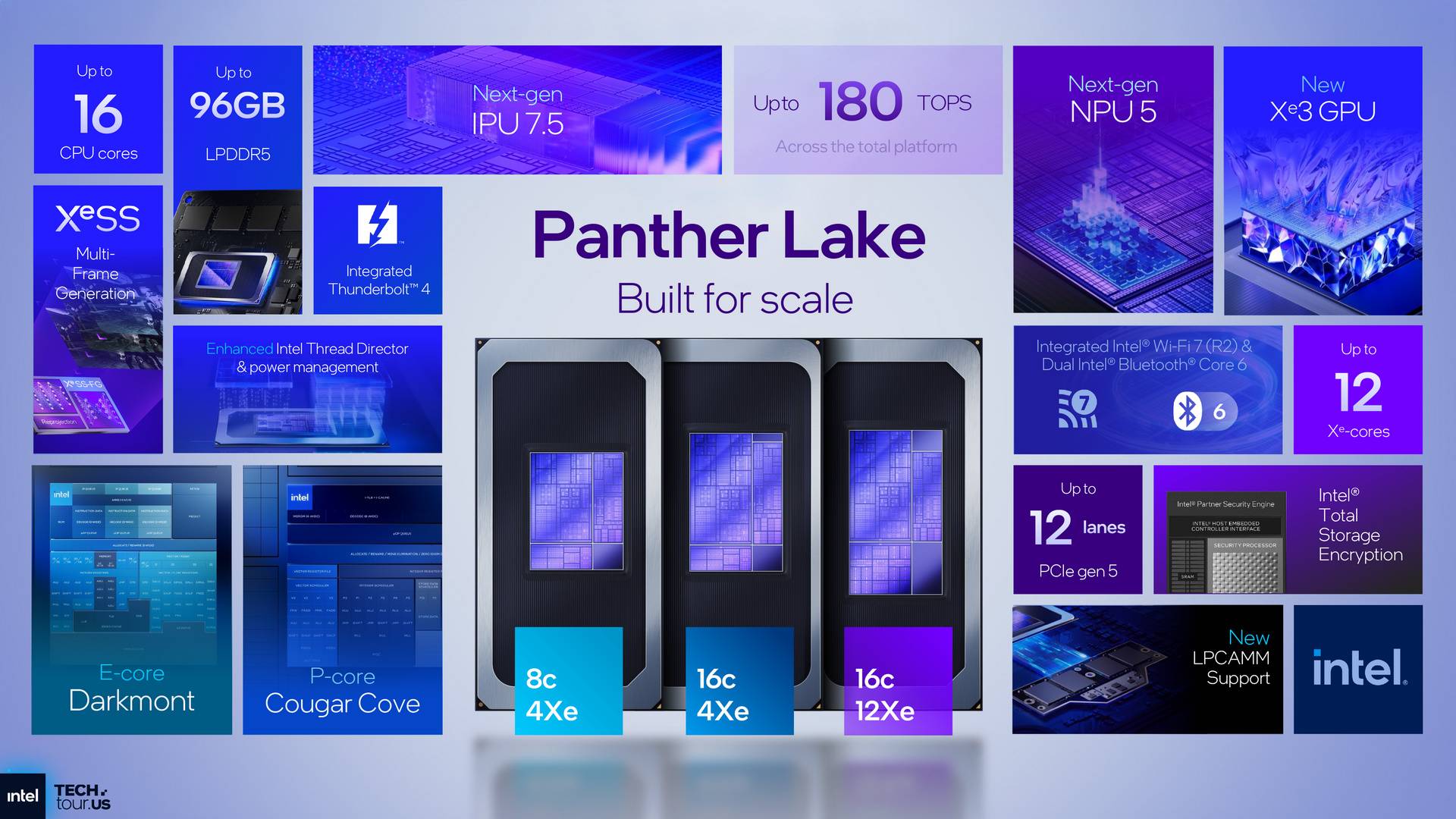

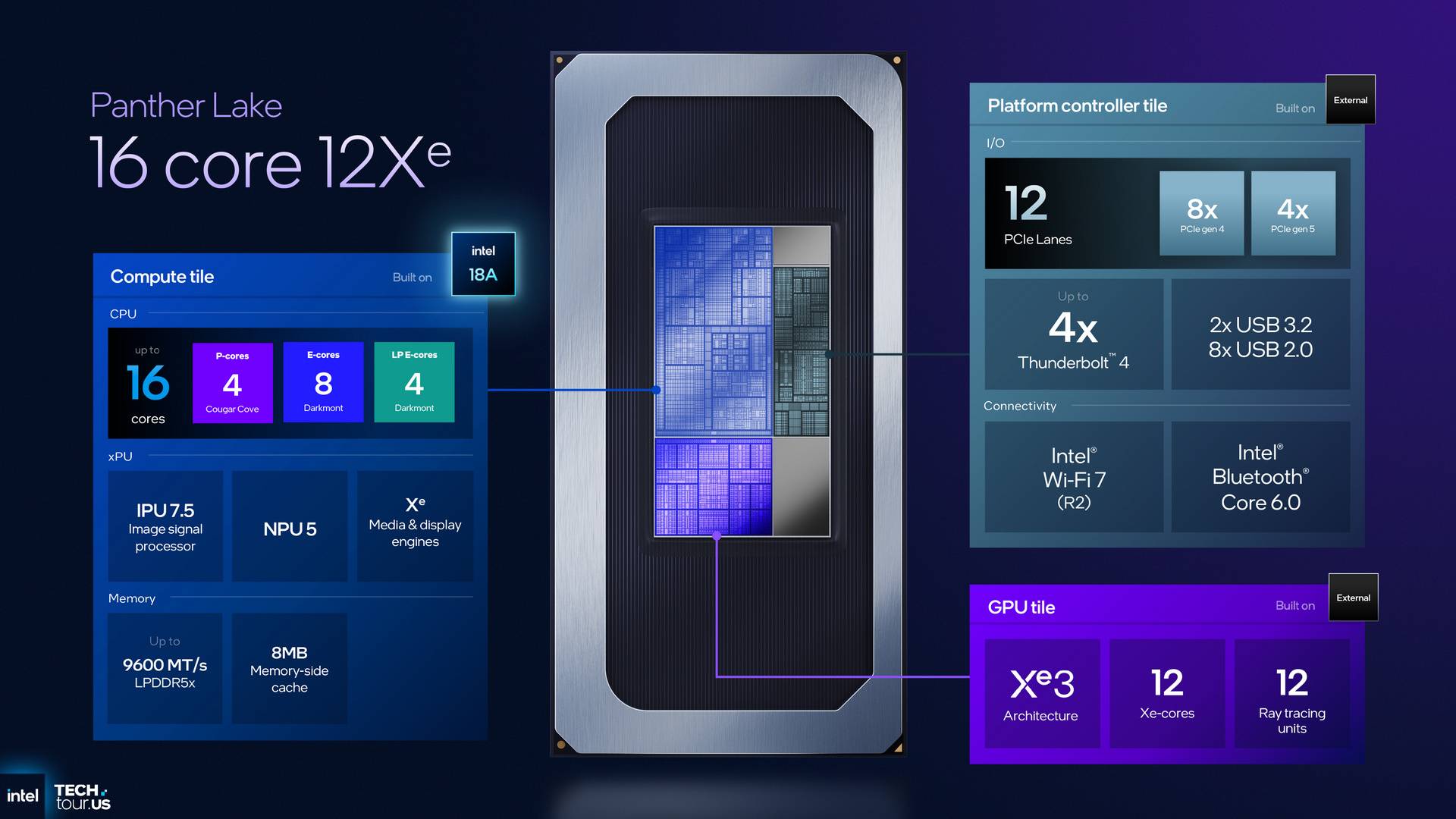

Intel 目前释出 3 种版本的 Panther Lake。 最高阶的是16核心12 X^e，有4 P-core+8 E-core +4 LP E-core的CPU，搭配使用台积电制程的12组X^e 核心GPU Tile，内存只搭配最高9600 MT/s的LPDDR5X。

次高阶同为16核心（4 P-core +8 E-core+4 LP E-core），但配备使用Intel 3制程的4组X^e 3 核心 GPU Tile，内存可支持 7200 MT/s 的 SO-DIMM DDR5 与 8533 MT/s 的 LPDDR5X，但拥有多达 12 条 PCIe 5.0 通道。

入门款是8核心（4 P-core+4 LP E-core），同样搭配使用Intel 3制程的4组X^e 3核心GPU Tile，内存最高时脉再降一些，PCIe 5.0通道也只有4条。

以上就是Intel Panther Lake架构总览，实际搭载此处理器的笔记本产品预计得等到2026年初CES期间才会公开，敬请期待本站的效能实测。
