GitHub现Switch 2硬件绕道项目，将microSD Express转接M.2 SSD

nova • • 投稿
Insert_microsd_into_switch

任天堂的 Swich 2 使用 microSD Express 作为外部容量扩充的媒介，而 microSD Express 与现今的 M.2 SSD 都是采用 PCIe 通道来实现高速传输，于是在 Github 上就出现将 Switch 2 上读卡器能够改成读取 M.2 SDD 的项目。

这项在 GitHub 上分享的项目是由 NVNTLabs 所提供，该用户分析了 Switch 2 的 microSD Express 每一根金手指 Pin 脚的定义，以及与 M.2 接口在相互连接上所对应的关系。

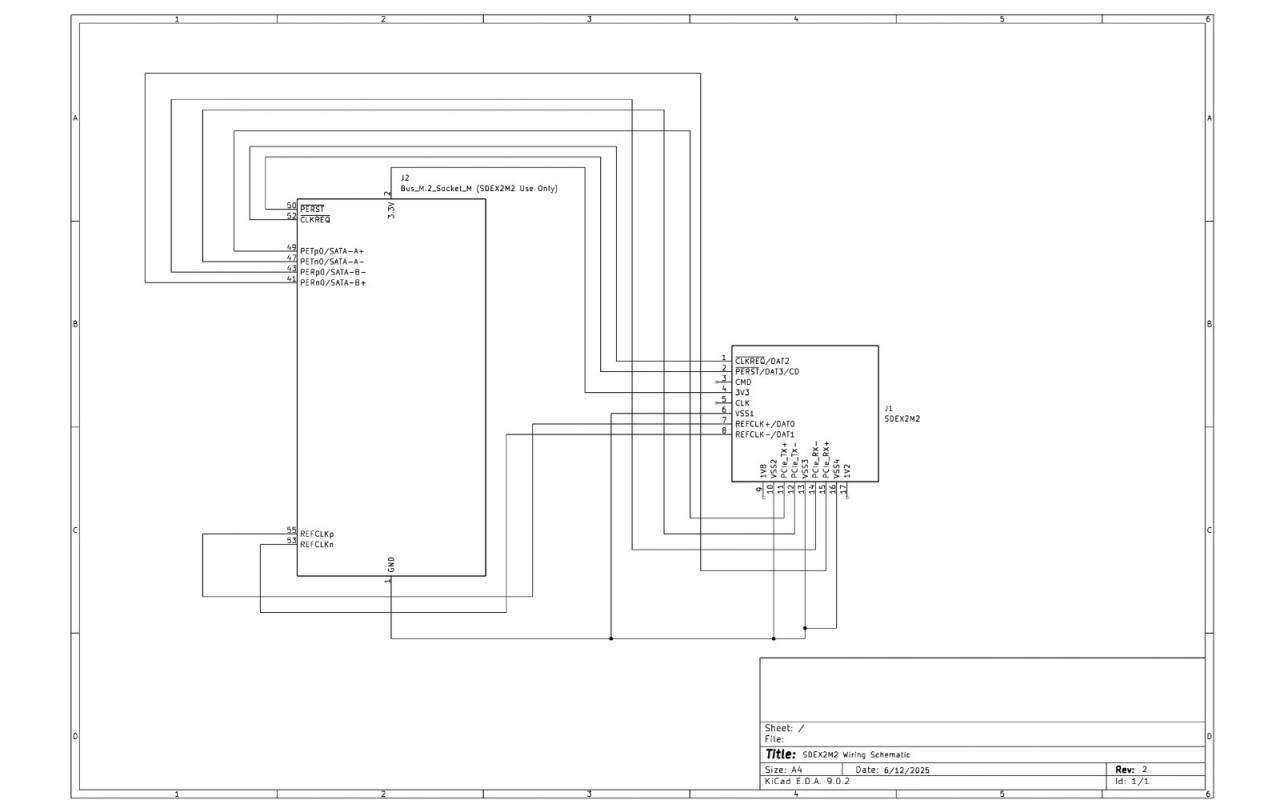

根据设计图，将 microSD Express 转成 M.2 接口不算太复杂，使用 4 层 PCB 版将 microSD Express 的金手指与 M.2 插槽的电路衔接在一起，加上 220 Ω 铁氧体磁珠外加选配一组 10 kΩ -100 kΩ 的电阻焊接在一起，就能实现用 SSD 扩充 Switch 2 的容量。

屏幕截图 2025-06-13 153101

然而 microSD Express 在 SD Express 7.1 版本的定义中，通道数量只有 PCIe 3.0 x1，相比 M.2 SSD 动辄 PCIe 3.0 x4，两者传输带宽相差了 4 倍，因此转接之后，SSD 将会有很大一部份的效能会被浪费。

此外，这项项目只考虑物理通道的因素，但 Switch 2 在第一次安装扩充卡的时候，是必须进行网络认证的，而 NVNTLabs 也没有实际拿出样品来证实可以运作，因此这项改造项目的可行性，可能还有待巧手的改造狂人们验证。

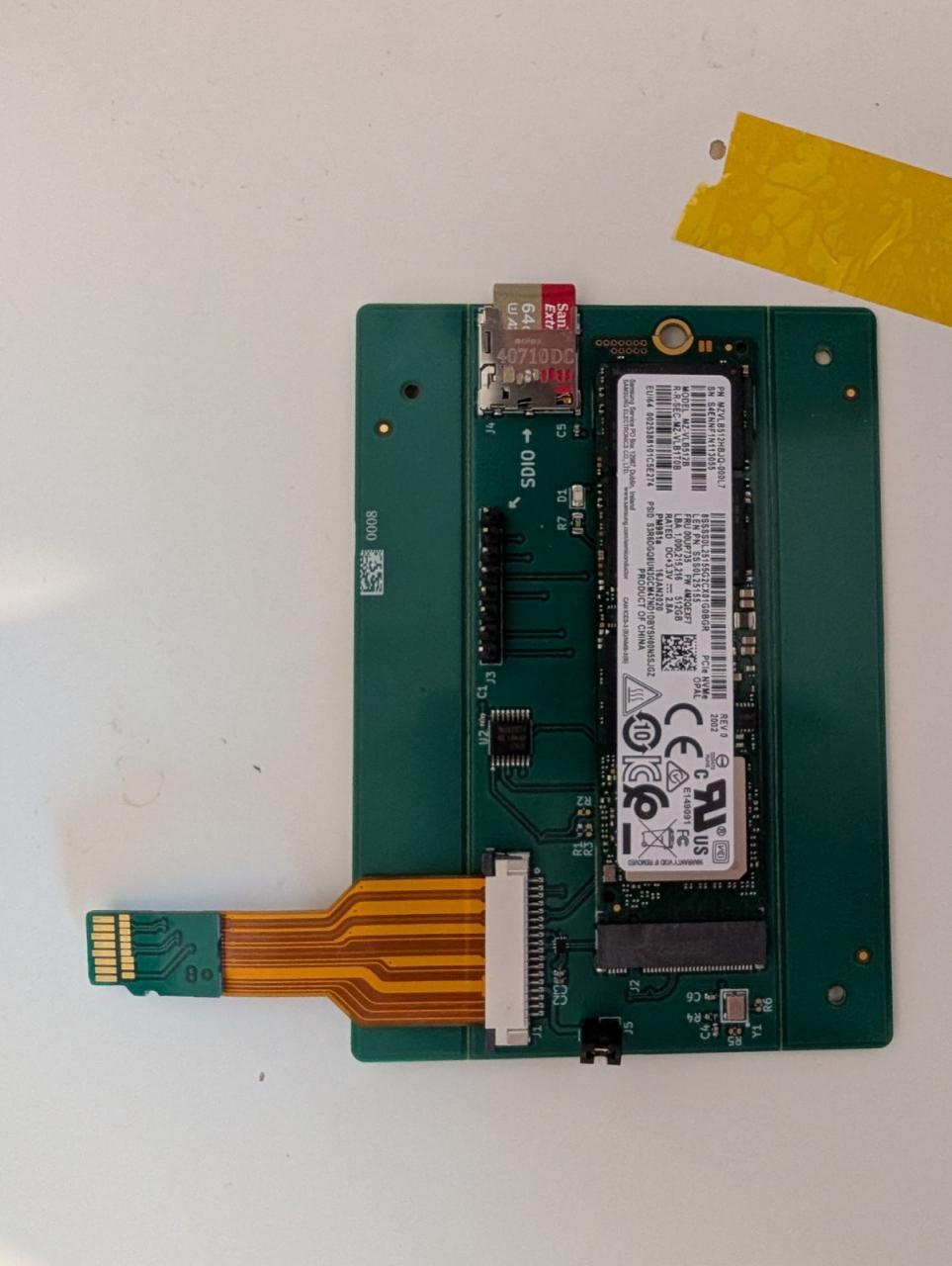

454058595-b2de7f88-8617-497c-b8fa-5dc367508c70
Github 网友依照项目打造的转接器
