Cooler Master 通用型垂直显卡支架套件 V3 评测开箱

Cooler Master VERTICAL GRAPHICS CARD HOLDER KIT V3 是酷码最新推出的一款通用型垂直显卡支架，除了与 V2 版本相同能左右调整显卡 X 轴位置外，V3 版本再增加能调整 Z 轴的纵向位置，不只兼容 E-ATX 和 ATX 机壳，M-ATX 机壳也能够使用。另外，内附的PCIe GEN4延长线采用特殊抗电磁干扰设计，确保显卡PCIe信号稳定，传输效率不减。

通用型垂直显卡支架 V3 包装与外观

包装采用酷码新世代缤纷紫色设计，规格说明可以支持E-ATX、ATX、M-ATX机壳（M-ATX有一些限制，后面会说明），内附的排线跟V2版本一样，都是支持PCIe 4.0的排线。

包装内容物有，垂直支架本体、长度 165mm PCIe 4.0 延长排线、说明书、螺丝。

VERTICAL GRAPHICS CARD HOLDER KIT V3

本体由两块结构组成，分别是结构本体的“垂直支架”（左），与固定显卡用的“显卡固定架”（右），固定架上镂空出 DESIGNED BY COOLER MASTER 字样。

V3 和 V2 版本最大的不同就是能调整 Z 轴纵向（直立显卡与主板）距离，未展开体积为 249 x 148.1 x 141.8mm，完全展开则为 305 x 178.1 x 141.8mm，重量约在 810g。

使用方式简单说，就是把显卡装进垂直显卡支架套件后，再将它插到主板，以及机壳后方的接口卡槽上。

如果跟我们一样想安装在M-ATX机壳，需将支架上接口卡插板移除掉一部分，对应到机壳的使用限制，就是后方适配卡槽最低需要 4 组才可使用; 如果想安装 E-ATX 和 ATX 机壳则无需移除支架上接口卡插板。

分离出的显卡固定架方便你安装显卡，组合后就能调整 X 轴位置，垂直支架则是能调整 Z 轴纵向距离，方便装机时连接你的 DP 或 HDMI 视讯线材。

扳动垂直支架上的 2 组灰色塑料把手就可以固定、松开、或拆下显卡固定架。

记得要将PCIe 4.0排线锁上显卡固定架，再把显卡安装上去。

RISER CABLE PCIE 4.0

向下兼容PCIe 3.0，最大双向传输速率超过64Gb/s，完全支持PCIe 4.0的16GT/s位速率。

两端端口载体电路板，采用多层板PCB，耐高温兼具韧性、同时也抗潮湿增加耐用度，另外在PCIe脚位插头、插槽，使用ABS保护套，拔插安装可以更可靠耐用，针对PCIe插头金手指部位，透过化镍浸金工艺技术，电导率最大化，确保数据传输完整性。

线材内部也不马虎，全覆盖30 AWG铜线EMI抗电磁干扰设计，共采用96条接地线，减低电磁波干扰。提高信号稳定传输。

M-ATX 机壳实际安装

我们随手拿了全汉 CST130 Basic M-ATX 机壳、MSI MAG B660M MORTAR MAX WIFI DDR4 主板、INTEL ARC A380 显示卡示范安装，实验看看酷码的直立套件是不是真的很通用，并在反复试装几次后，找出比较顺手的流程分享给大家。

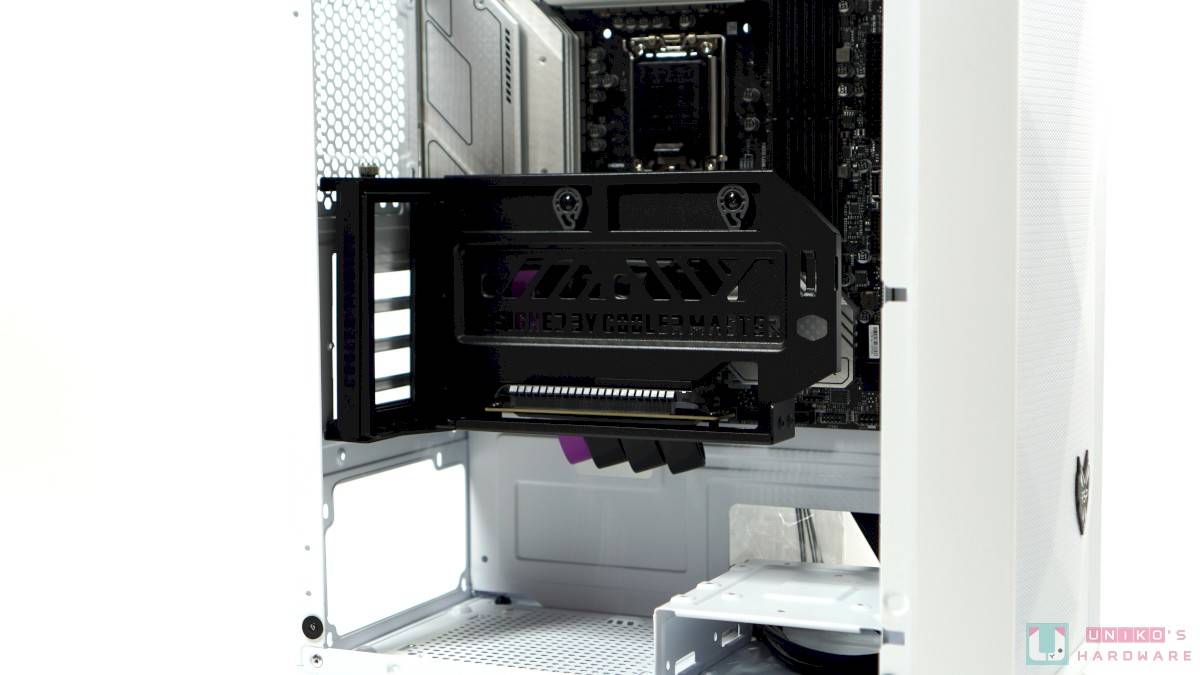

第一阶段，在安装垂直支架前，要将机壳后方的接口卡挡板移除，也可以先把支架的 PCIe 排线连接到主板上。

TIPS：安装垂直支架到机壳时候，要注意支架上的接口卡插点，不要弄到主板上的电子元件。

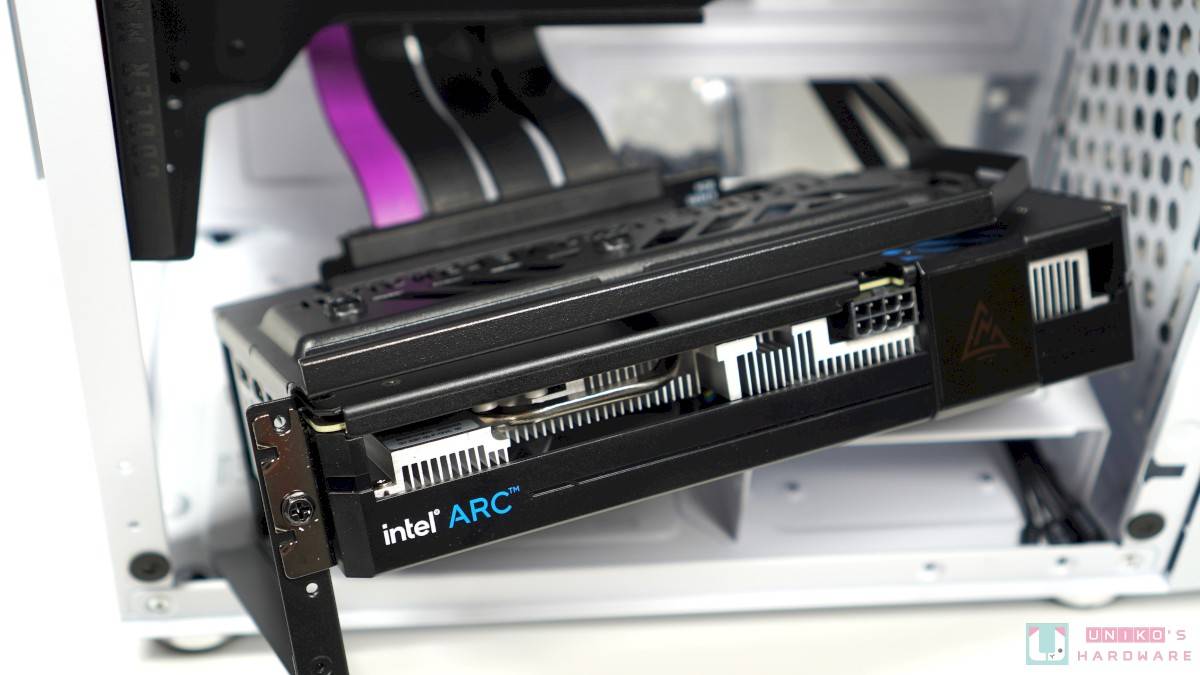

第二阶段，先拆下显卡固定架，把显卡装到固定架上。

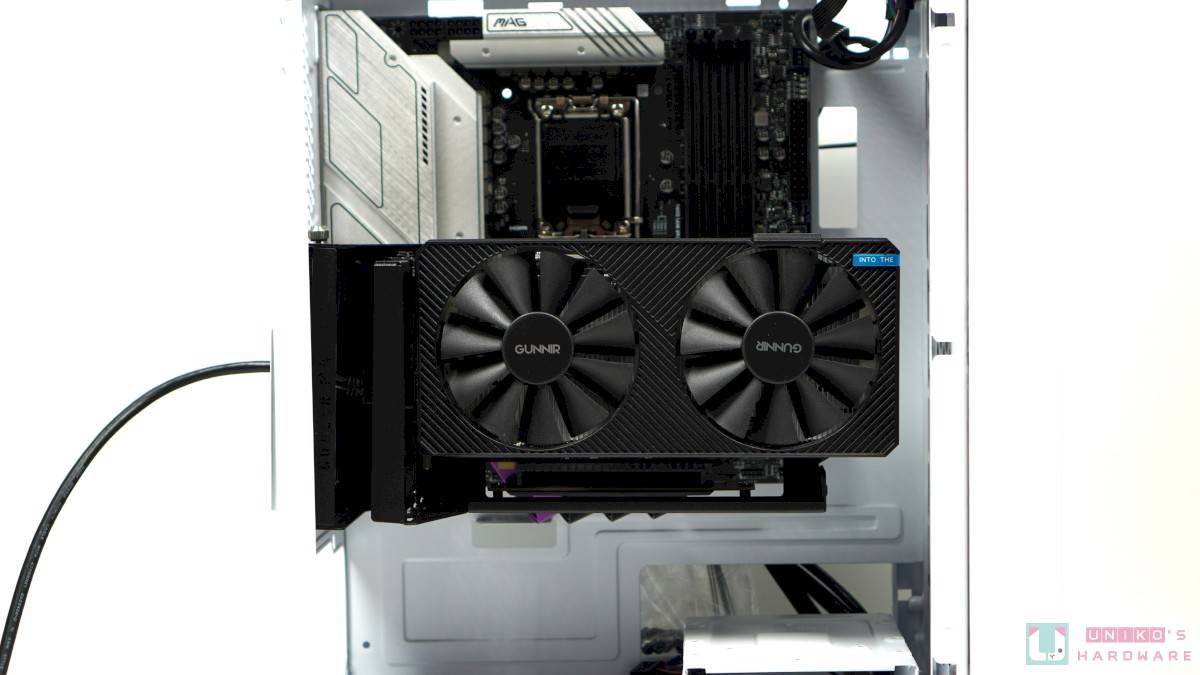

第三阶段，把显卡固定架装回垂直支架，这时候可以调整 X 轴左右位置，或是 Z 轴显卡和主板的距离。

如果使用 M-ATX 机壳，建议使用 70mm 高度以下的散热器，所以使用 AIO 水冷散热器会比较方便。

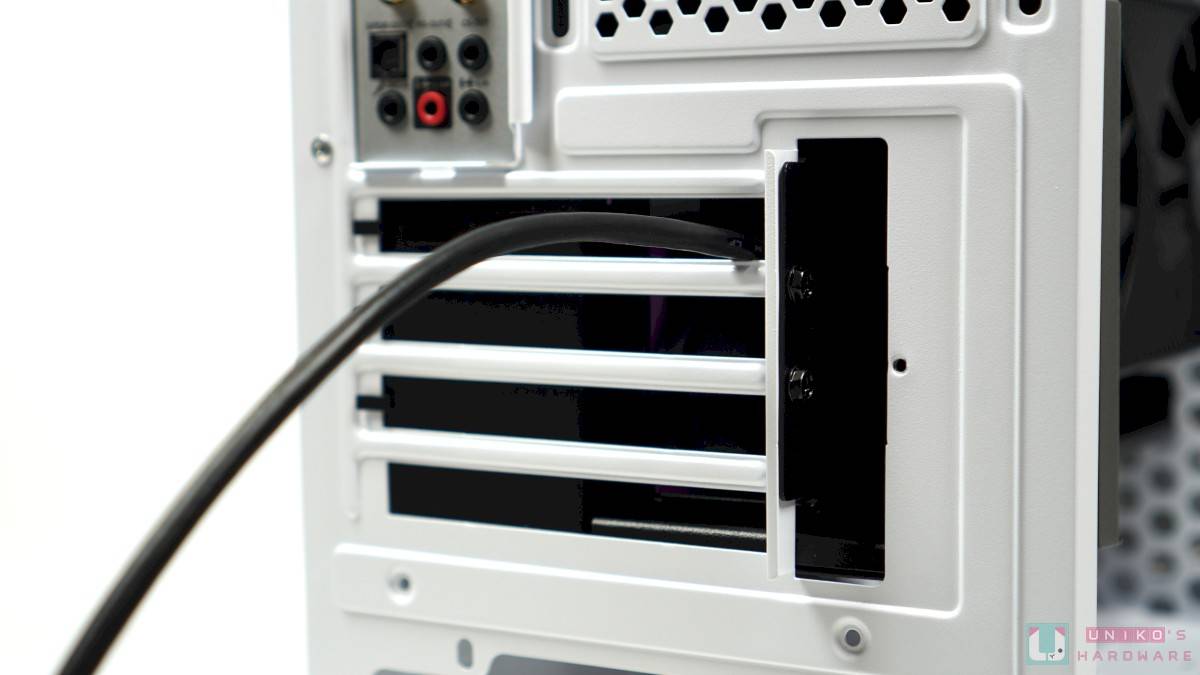

小提醒，建议先插上屏幕的DP或是HDMI线材后，再关上机壳侧板，不然线材接头有可能无法直接从机壳后方插上。

结论

Cooler Master 通用型垂直显卡支架套件V3的优点是可兼容不限品牌的E-ATX、ATX、M-ATX机壳，只要确认机壳后方有4组接口卡槽就可以安装，内附的PCIe 4.0排线品质优良，性价比还不错。虽说 M-ATX 机壳也可使用，但因为 M-ATX 空间较小，安装过程要小心会不会弄伤主板，散热器的限制也会多一点，PCIe 4.0 排线比较硬，就需要多花一点耐心去处理好位置，对于常常需要拔插 DP、HDMI 的用户比较不友善，但这也是碍于通用性的妥协，目前通路已经铺货，建议售价为 NT$ 2，590，有直立显卡需求的玩家可以参考看看。
