我们从开站至今介绍过非常多款的机壳,不论是ITX或全塔型机壳都各有特色,不过这次要介绍一款绝对称得上特别的机壳,那就是由酷码科技Cooler Master推出的QUBE 500系列。 该款机壳主打全模块化设计,可支持到E-ATX规格的主板,显示卡能容纳到365 mm长度,并且能安装最大280 mm的一体式水冷散热器,还可以利用平板设计的组件,让玩家们像拼积木模型一样,慢慢地堆造出自己理想的机壳样貌,接下来笔者将带着你手把手玩看看啰!
Cooler Master QUBE 500 包装配件
目录
笔者开箱过不少机壳产品,通常开箱的第一步就是先拿机壳出来介绍外观,但 QUBE 500 无法这么做,因为拿到时机壳并未预先组装,玩家们可以彻底体验组装机壳的愉快过程。 这次要开箱介绍的是低调黑版本,另外还有极致白跟马卡龙限量版。 包装内的机壳板件共分5层,请继续跟着笔者的脚步一层层看。
第一层零件
打开外箱后看到的第一层,是主板拖盘、配件及说明书等。 可看到主板托盘上已预装好铜柱,支持ITX、Micro ATX、ATX和E-ATX(有条件支持)等主板规格,绝对能满足大多数玩家的需求。
配件有电源供应器支架、显卡垂直支架、螺丝、六角板手、硬盘减震垫、束带等。
电源供应器可安装在主板拖盘靠近前面板处,并通过与安装支架设计的相互配合来调整放置高度。 整块拖盘中可看到多处镂空,能降低安装走线难度。
第二层零件
第二层有后方及前方两块面板,先来看后方面板,内置SF Black PWM 120 mm风扇1颗,同时手把也预先安装在后方面板上。 手把处有一个 Cooler Master LOGO 造型的夹线器 (Gem Mini),可拆下来装到其他有圆孔的机壳板件上。
前方面板是整面洞洞设计,并且内置可拆卸式防尘网。 前面板上方是机壳I/O集中处,有1x 3.5mm耳麦孔、2x USB 3.2 Gen 1 Type A、1x USB 3.2 Gen 2 x 2 Type C跟电源键。 同时I/O这块也是模块化设计,能拆卸安装到其他地方,稍后会为大家做示范。 此外,前方支持1 x 120/140mm风扇,若将电源供应器放置底部,可以装到2 x 120/140 mm风扇。
第三层零件

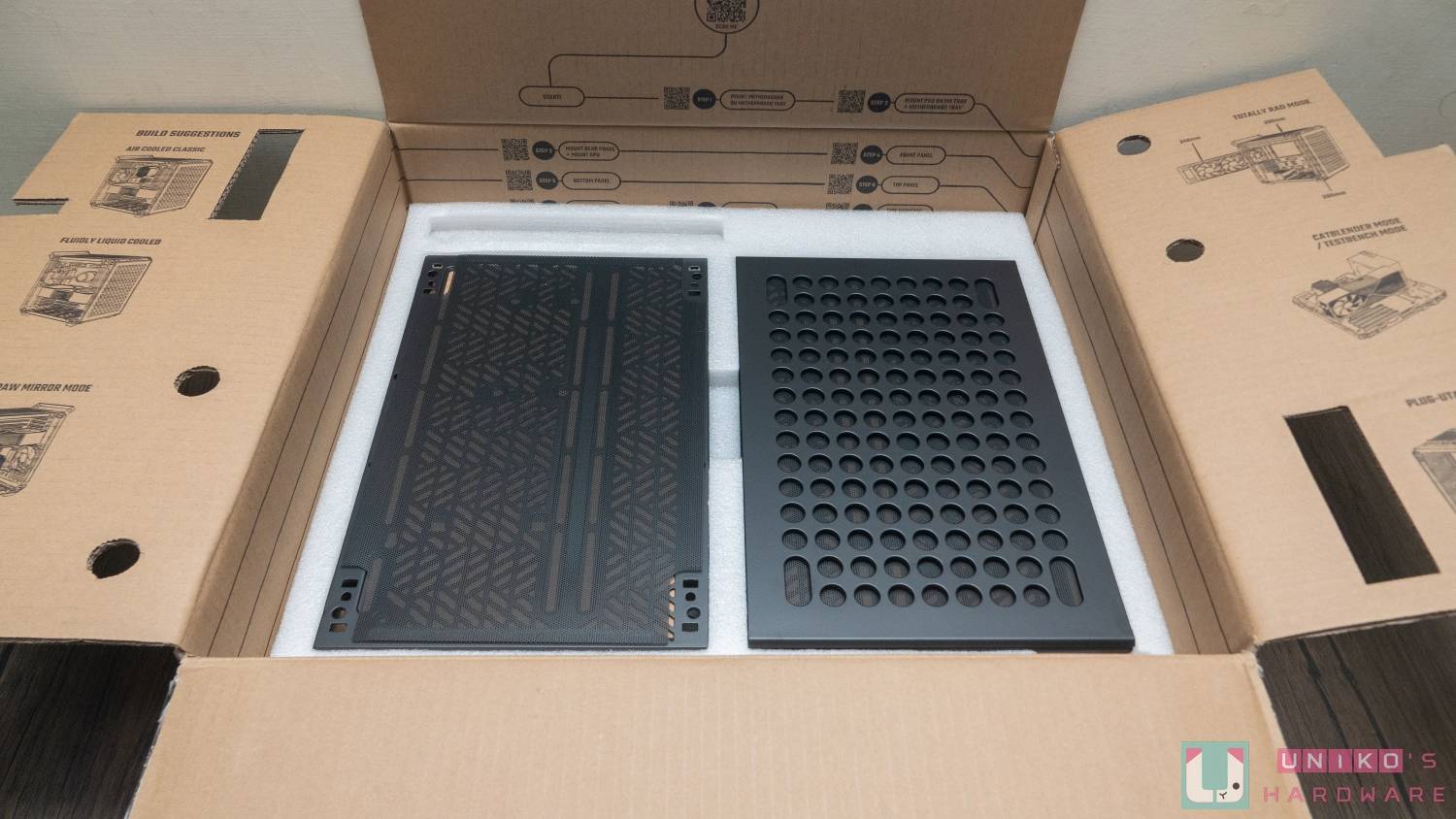

第三层这2块分别是顶部与底部,分别拆除磁吸式防尘网与洞洞面板后,可发现框架结构一致,支持2 x 120/140 mm风扇、240/280 mm水冷排等。 此外,这 2 块结构板也可安装硬盘、或电源供应器,后续实际安装时会带大家试装看看。
第四与五层零件
开箱包装最后来到最大面积的侧板与背板,由于安装自由度也是这机壳主打特点之一,因此玻璃及网孔并没有限制哪块要装在哪一边,可完全让玩家们选择。
除了侧板与背板之外,还有侧边支架及 4 个脚垫。 其中支架支持 2 x 120 / 140 mm 风扇、120 / 140 / 240 / 280 mm 等尺寸风扇及硬盘等,若无需求可以不安装这个支架。
动手组装自己的个性化主机
搭配 MasterLiquid 240 Atmos 与 GX II GOLD 750 一同装机
在正式开始组装机壳与安置硬件之前,先简单介绍这次会跟着装机的 Cooler Master MasterLiquid 240 Atmos 一体式水冷,以及 GX II GOLD 750 ATX 3.0 电源供应器。
MasterLiquid 240 Atmos 采用改进后的双腔体设计,优化水压及水流并强化性能。 除了预设透明上盖的水冷头造型,Cooler Master 还提供玩家们自由创作的空间,可使用自己设计的 3D 打印冷头上盖,或是下载打印你喜欢的上盖造型。
从安装主板和电源供应器开始

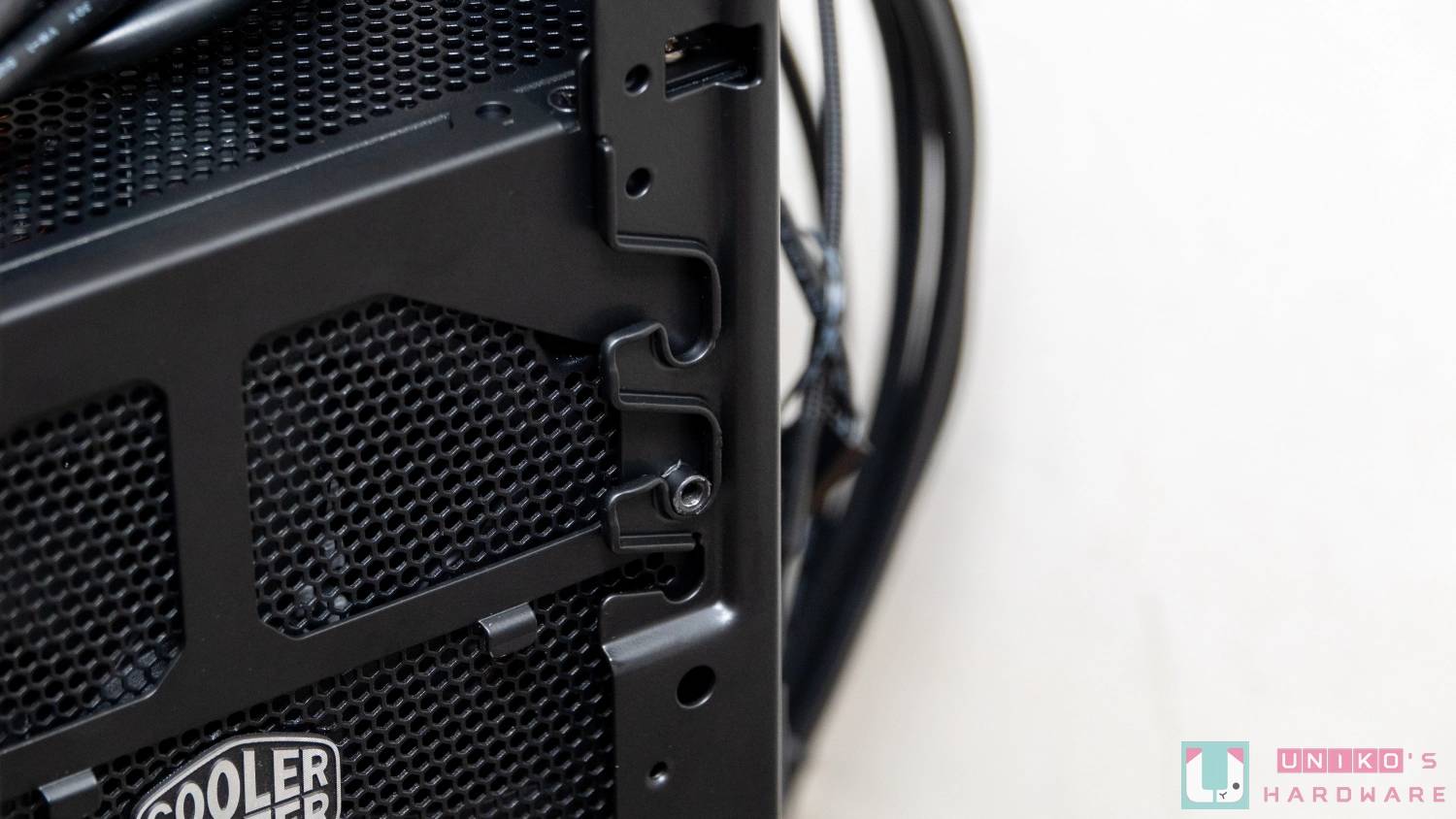

从头开始组装必须从主板托盘开始,这次选用的是标准ATX规格主板,直接锁上预装的铜柱即可。 电源供应器安装在主板旁边,配合随附的电源供应器支架,可挂在机壳结构上,并有三段高度可以调整。
接下来就可继续组装后方面板,合体之后已经有了基本雏形。 CPU 散热器的高度限制在 164 mm – 172 mm (未装水冷支架),空冷玩家请多多留意散热器高度。 这样就完成了其中一个型态 – 裸测平台模式。 为了提升裸测平台的使用体验,先前章节提到模块化的I/O面板,从前面板拆下后可安装在主板托盘侧边。
将 MasterLiquid 240 Atmos 上机
笔者依序装上机壳的底部、前方与上方板件之后,就可以着手进行一体式水冷的安装。 在上机之前,特别提一下 MasterLiquid 240 Atmos 的水冷头铜底上有辅助散热膏涂抹的贴纸,不用再烦恼怎么涂才好,涂上散热膏后记得撕掉贴纸就好,这也是笔者第一次见到这样的辅具,实际涂抹的效果如图。
这边要特别提醒一下水冷排与电源供应器的干涉状况,图中的电源供应器是选择中间档位的高度放置,搭配 240 一体式水冷是没有问题的。 虽然规格是支持280,但笔者还是建议选择240规格较不会产生干涉问题。
安装上水冷后先来试开机一下,匀称的ARGB灯光跟造型线条设计搭配得宜,颇具质感且帅气十足!
装机进度到目前已经接近完成,但惊喜不只如此。 在前面章节预览底部时,提到可以装电源供应器,笔者确认电源支架在底部有对应的卡槽跟孔位,尝试将它安置于底部,虽然ATX尺寸电源挡住了ATX主板相当大的面积,但确定是可以安装的。 因此建议若要采电源下置的模式,选用M-ATX/ITX规格主板,并搭配SFX规格电源,可以解放显卡长度及更多空间,而且在这个模式下,解放了前方与上方的空间,就可以装2个水冷排,给安装客制化水冷埋下伏笔。
背部整线及其他更多空间运用
机壳成形后的体积虽然不大,不含突出物只有380 x 231 x 381 mm,但Cooler Master身为经验丰富的机壳大厂,深深了解背部整线空间的重要,预留约30 mm的空间让用户藏线,依笔者的经验来说绝对是好上手的! 内附的手把虽然默认安装在后方面板上,但可以拆卸装到其他地方。
背部结构上看到许多螺丝孔位,代表着也有2.5 /3.5寸硬盘的安装空间,这边稍微展示一下硬盘装上的实际情况。
最后再回到主板舱,官方规格表示支持 365 mm 长度内的显卡,但经过前面安装的过程可得知,若把电源供应器挂在主板旁,是有可能与显卡产生干涉,这边就需要特别留意了。 笔者示范安装的显卡长度为约260 mm,这个长度不会卡到电源。
前面章节提到侧边支架,支持2 x 120 / 140 mm风扇及240 / 280 mm水冷排。 此模块化的侧边支架有两档的位置,可依用户的需求,提升 CPU 或 GPU 的散热能力。
主板舱也是保有硬盘安装空间,在底部装硬盘不让笔者感到意外,但侧边支架上也可安装3.5寸硬盘,让笔者感到惊奇(图片中硬盘安装方向仅为了视觉呈现,正式装机请将硬盘面向主板方向)。
除了玻璃侧板之外,也可选用网孔当作主板舱侧板,此时玻璃侧板就会变成给走线背板使用。
规格
产品型号 | QUBE 500 |
外观颜色 | 白, 黑 |
材质 – 外部 | 钢材, 塑料, 钢化玻璃 |
材质 – 左侧板 | 灰色钢化玻璃+钢材 |
尺寸 (长x宽x高) | 406 x 231 x 415mm (包含突出部分) 380 x 231 x 381mm (不包含突出部分) |
容量 | 33.44L (不包含突出部分) |
主板支持 | ITX, Micro ATX, ATX, E-ATX (SFX PSU 最大宽度 296 mm, ATX PSU 最大宽度 273 mm) |
PCI 扩充槽 | 7 |
3.5“ 硬盘架 | 4 |
2.5“ 硬盘架 | 3 |
I/O 面板 – USB 埠 | 2x USB 3.2 Gen 1 Type A, 1x USB 3.2 Gen 2 x 2 Type C |
I/O 面板 – 音效输入/输出 | 1x 3.5 mm Combo |
预装风扇 – 后方 | QUBE 500 Flatpack : 1x 120 mm (1800 RPM) SF Black PWM QUBE 500 Flatpack White : 1x 120 mm (1800 RPM) SF White PWM |
风扇支持 – 前方 | 1x 120 / 140 mm (x2 : 电供于底部) |
风扇支持 – 上方 | 2x 120 / 140 mm |
风扇支持 – 后方 | 1x 120 mm |
风扇支持 – 底部 | 2x 120 / 140 mm |
风扇支持 – 左侧 | 2x 120 / 140 mm |
水冷支持 – 前方 | 120 mm, 140 mm, (240 / 280 mm : 电供于底部) |
水冷支持 – 上方 | 120 mm, 140 mm, 240 mm, 280 mm, (280 mm: 厚度最多 53 mm) |
水冷支援 – 后方 | 120 mm |
水冷支持 – 底部 | 120 mm, 140 mm, 240 mm, 280 mm |
水冷支持 – 左侧 | 120 mm, 140 mm, 240 mm, 280 mm |
预留安装空间 – CPU 散热器 | 164 mm – 172 mm (未装水冷支架) |
预留安装空间 – 电源供应器 | 173mm (距离第一个 GPU 插槽), 最大空间为 216mm (不包括整线空间), 332mm (安装于底部; 不包括整线空间) |
预留安装空间 – 显示卡 | 365 mm |
电缆布线 – 主板托盘后面 | 29 – 32 mm |
把手 | QUBE 500 低调黑 : 黑色 x 1 QUBE 500 极致白 : 灰色 x 1 |
Gem Mini | QUBE 500 低调黑 : 黑色 x 1 QUBE 500 极致白 : 灰色 x 1 |
防尘滤网 | 前方, 上方, 底部, 右方 |
电源供应器类型 | SFX, SFX-L, ATX |
保固 | 2年 |
系列 | QUBE 系列 |
尺寸 | 中直立式 |
结论
这次笔者开箱的酷码 QUBE 500 系列产品令笔者相当惊喜,毕竟这是一台需要自己动手组装的机壳,从包装方式就与常见的机壳有很大的落差,以往更容易在小众品牌发现这类创意产品,但设计细节、做工、价格等等与大厂品牌还是会有落差。 组装过程需要锁的螺丝其实不多,组装完成的整体结构非常扎实,完全不会摇晃也不存在扰人的公差,品质相当优良,也可以自行变化成裸测平台模式,算是自由度非常高的一款产品。
除了开箱的低调黑版本,还有极致白、与马卡龙版,其中马卡龙版算是比较限量的版本,也就是包装内共有三个马卡龙配色面板可供玩家替换,比黑白色版本多附了两块面板、一个手把、以及两个配件挂勾,内附的风扇也改为ARGB版本,当然价格也会再高一些些。
如果想使用更多的创意配件,酷码也在产品官网提供 3D 打印文件供有兴趣的玩家自行下载运用,让机壳的玩法更加丰富,追求与众不同、喜欢客制化、动手玩的玩家,这款机壳绝对是你发挥创意的绝佳平台!
