Cooler Master Ncore100 MAX – RTX 4090也能装的直立ITX主机

酷码科技推出全新ITX机壳Ncore100 MAX，铝合金材质打造的质感外壳，小巧的15.8L体积不仅包含38mm订制加厚版120mm一体式CPU水冷散热器与符合ATX 3.0规范的850W SFX全模组化电源供应器，还能容纳长度35.7mm、厚度3.9槽的顶规显卡。

垂直风道散热设计，从机壳两侧进气，热气则通过侧面与顶部的风扇排出，加上创新的可伸缩式宽度设计，让Ncore100 MAX有很不错的显卡安装与散热空间。

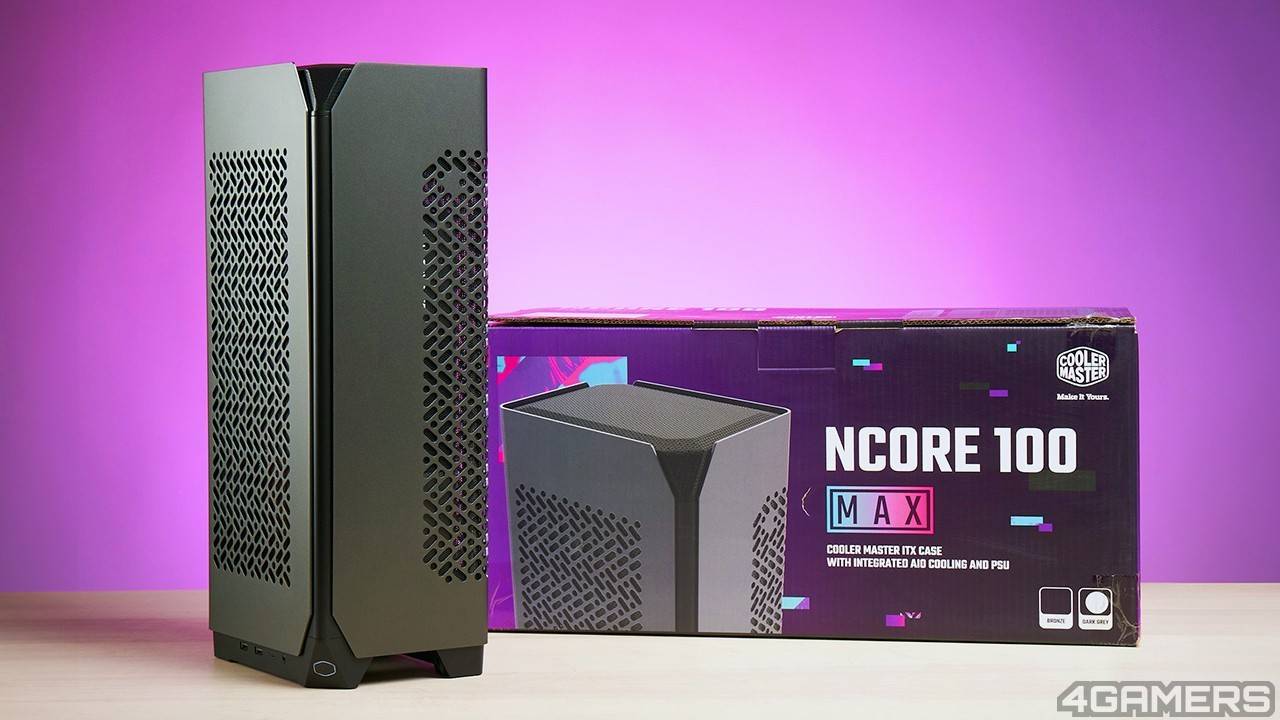

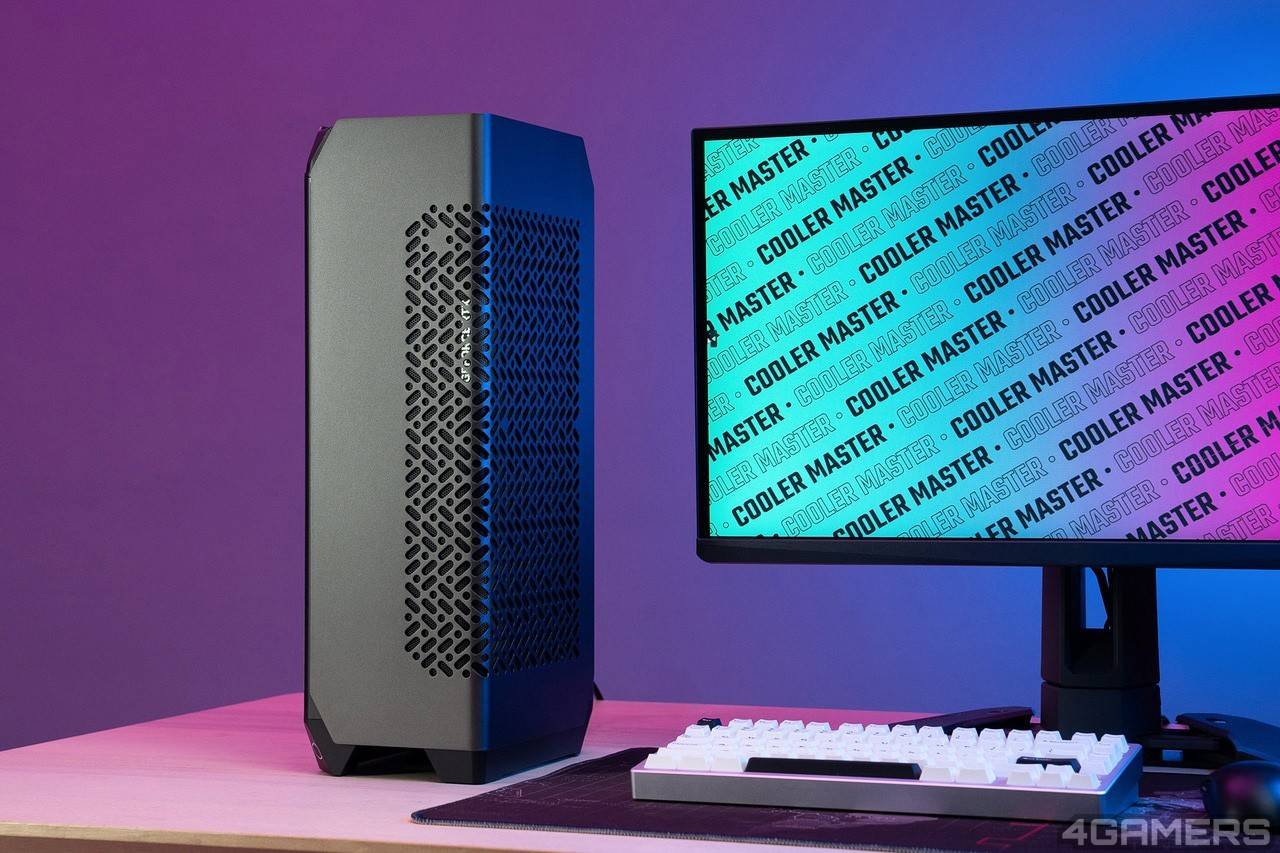

Ncore100 MAX 有黑灰色、古铜色两种颜色可选，这次我们收到的是各种环境都百搭的黑灰色版本，接着就来进一步了解这款 ITX 机壳的细节与特色。

外观与内部设计

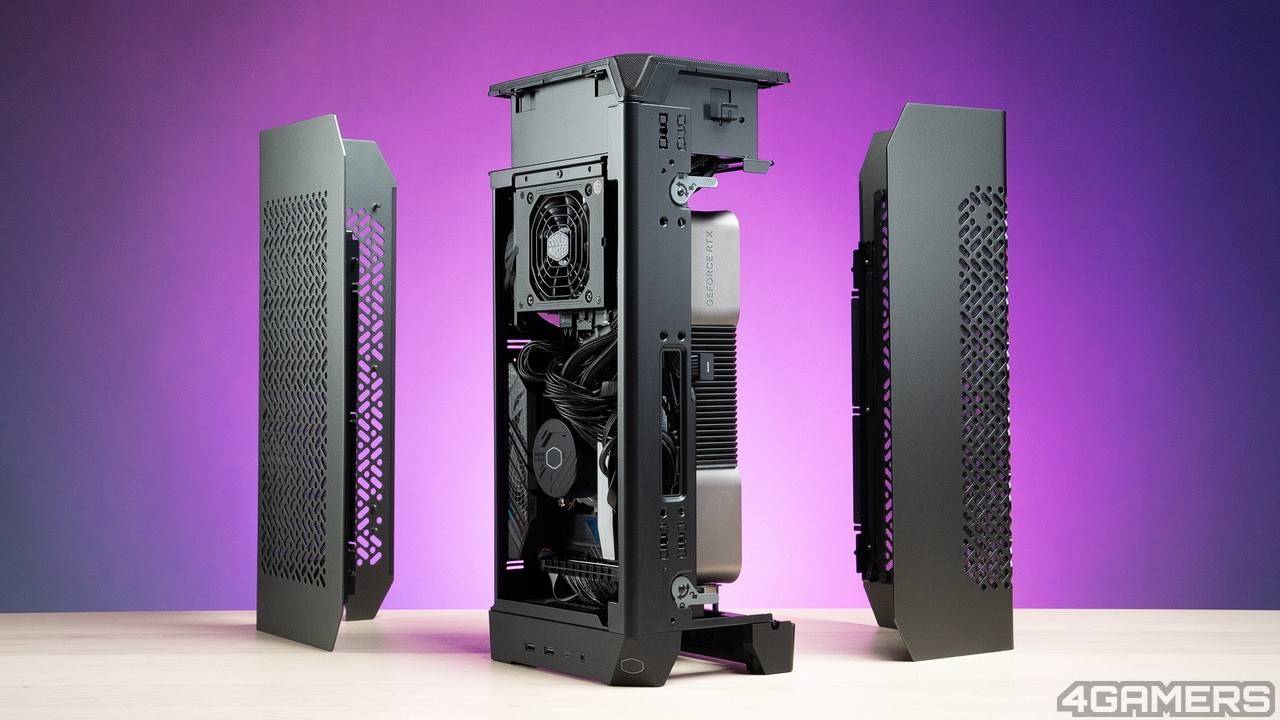

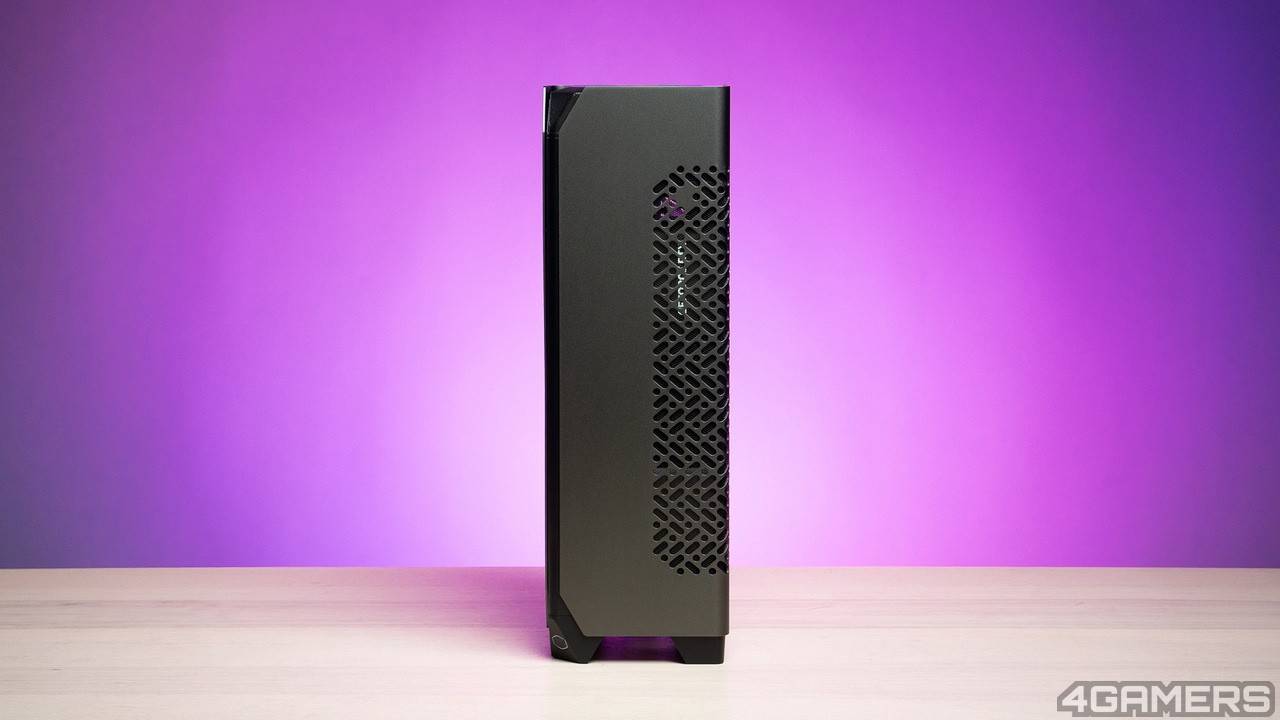

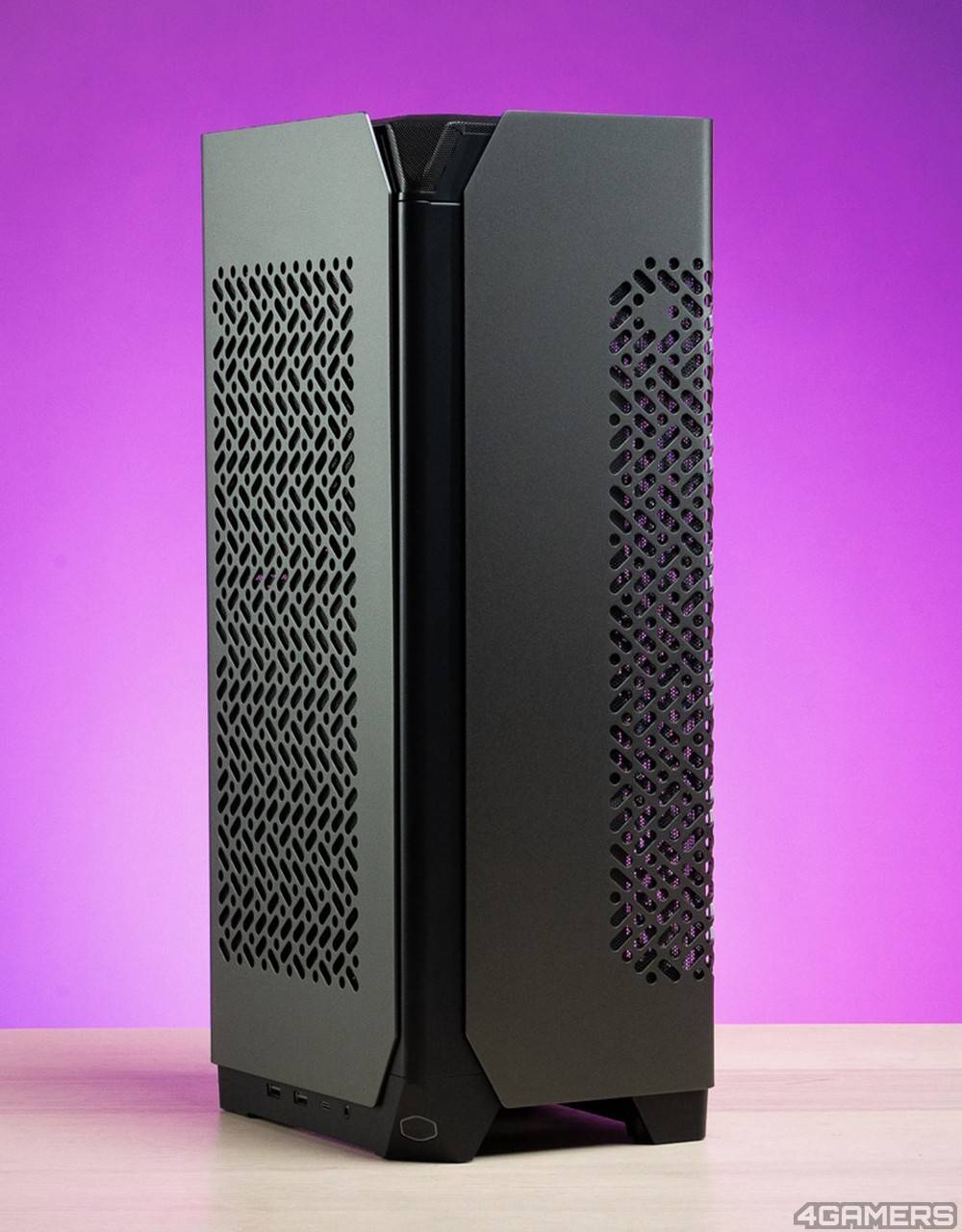

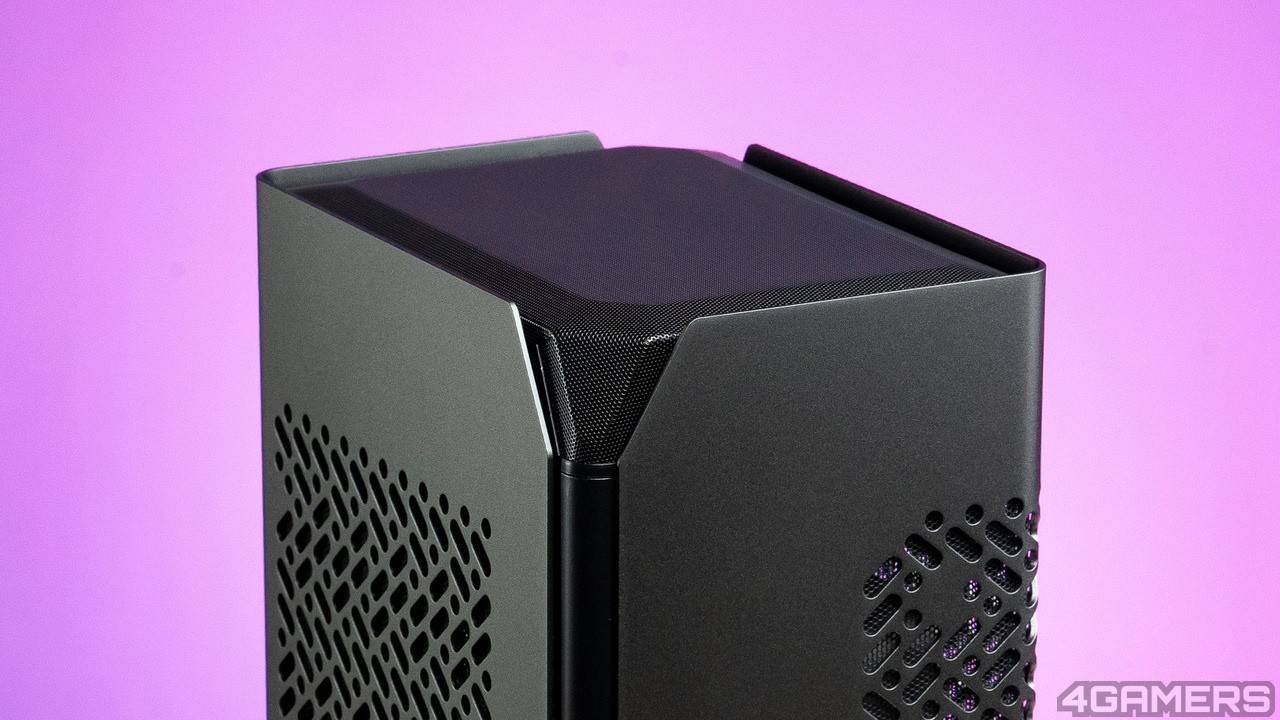

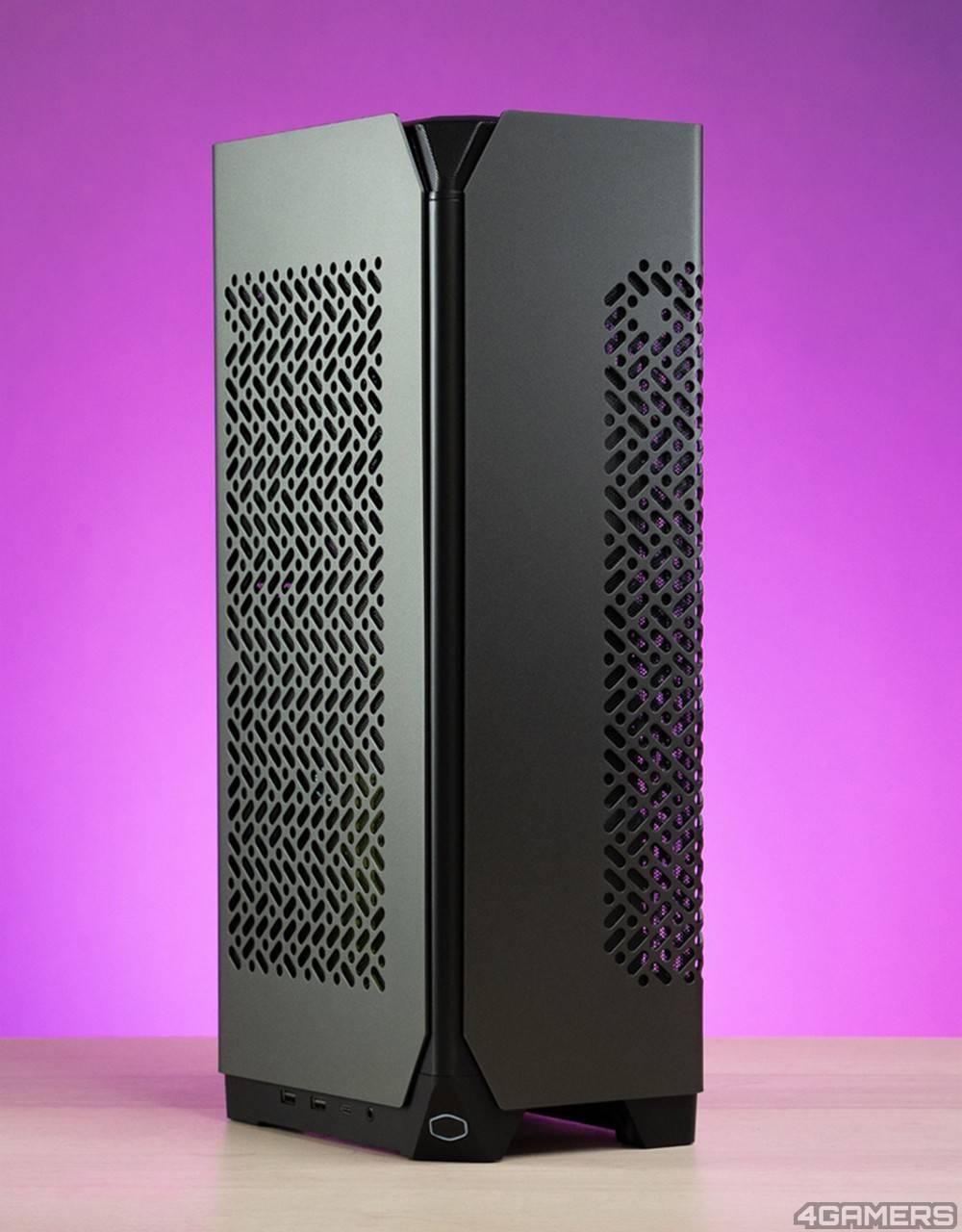

Ncore100 MAX 外壳为两片 L 型阳极氧化处理的铝质金属板组成，包覆直立式开放机架，采卡扣与机架连接，不需工具也能方便拆卸。 L 型外壳有大面积透气开孔，并做带滤网功能的双层设计，机壳顶盖同样全部开孔确保散热效果，并以磁吸+卡榫方式固定在机架结构上。

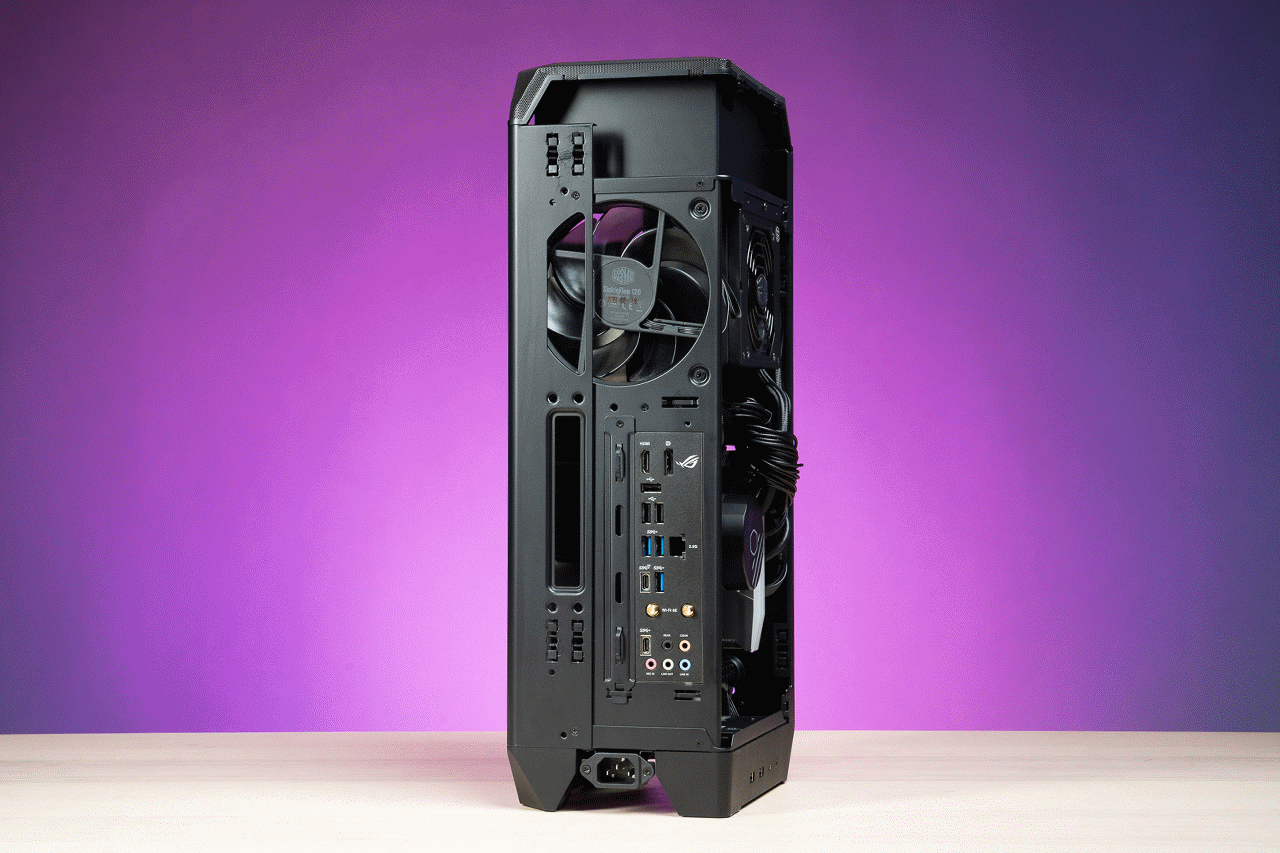

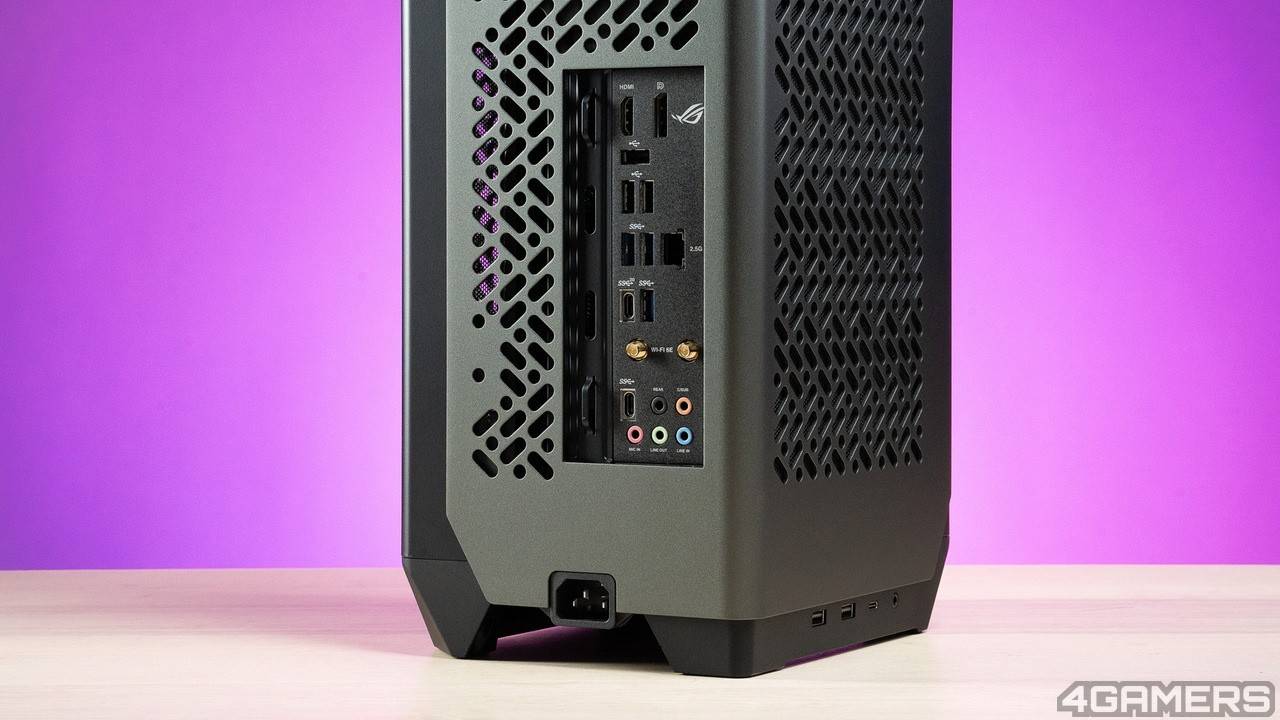

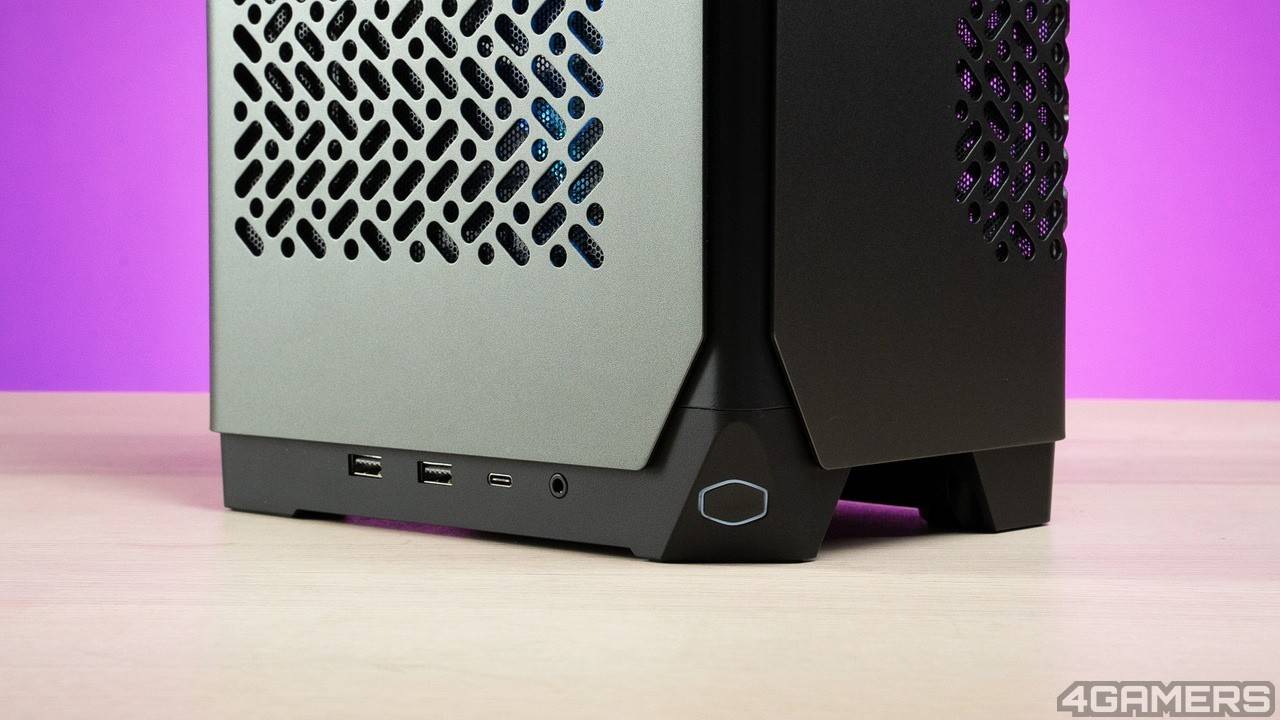

电源键前方I/O位于机壳底部左侧，提供两组USB 3.2 Gen 1 Type-A、一组USB 3.2 Gen2x2 Type-C，以及3.5mm音频/麦克风孔。 主板配置偏机壳下方，电源线接口则是通过延长线链接，置于机壳后方最底部。

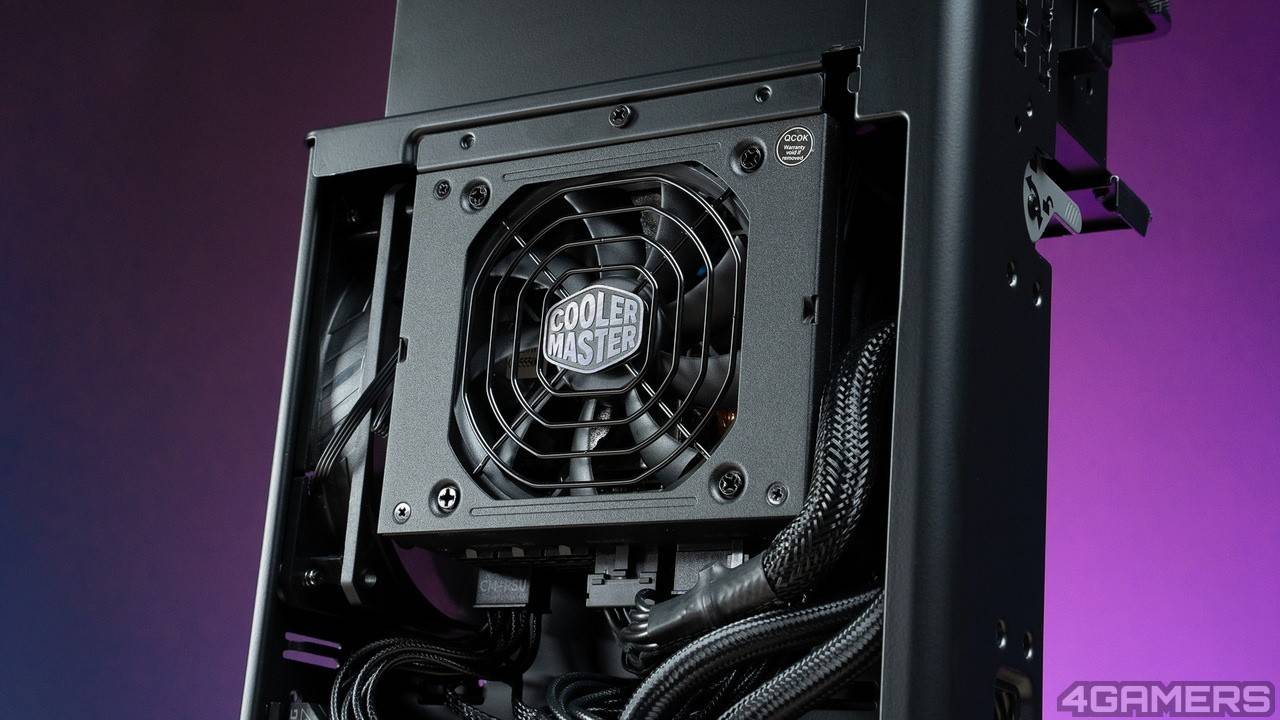

机壳内部将主板、AIO 水冷、电源供应器与显卡分区配置。 从爆炸图可看出冷排位于整个机壳顶部，右侧为显卡区、左侧由上而下分别为电源供应器与主板区预先安装好的AIO水冷与电源供应器，搭配订制线材长度，将装机与整线难度大大降低，只需固定水冷头、安装主板与显卡，再连接预先排好的线材就能轻松完成装机。

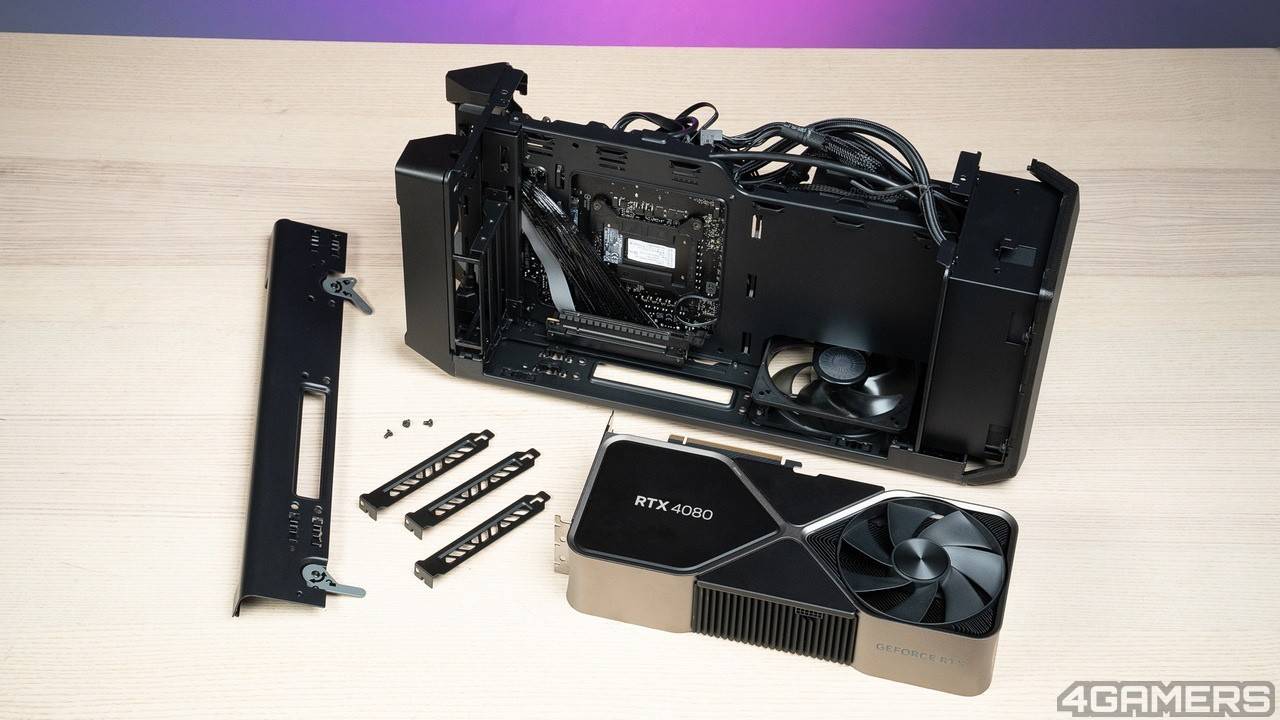

前方垂直支柱采快扣设计，扳开两个灰色卡扣，就能将支柱卸下，便于走线与安装主板，这部分以ITX机壳来说，Ncore100 MAX算是好安装的，走线空间也够，不过既然ITX主板的处理器位置已经很固定，水冷管线的走线距离应该是可以抓更精确一点，也可节省机壳前方走线空间占用。

创新可伸缩式宽度设计

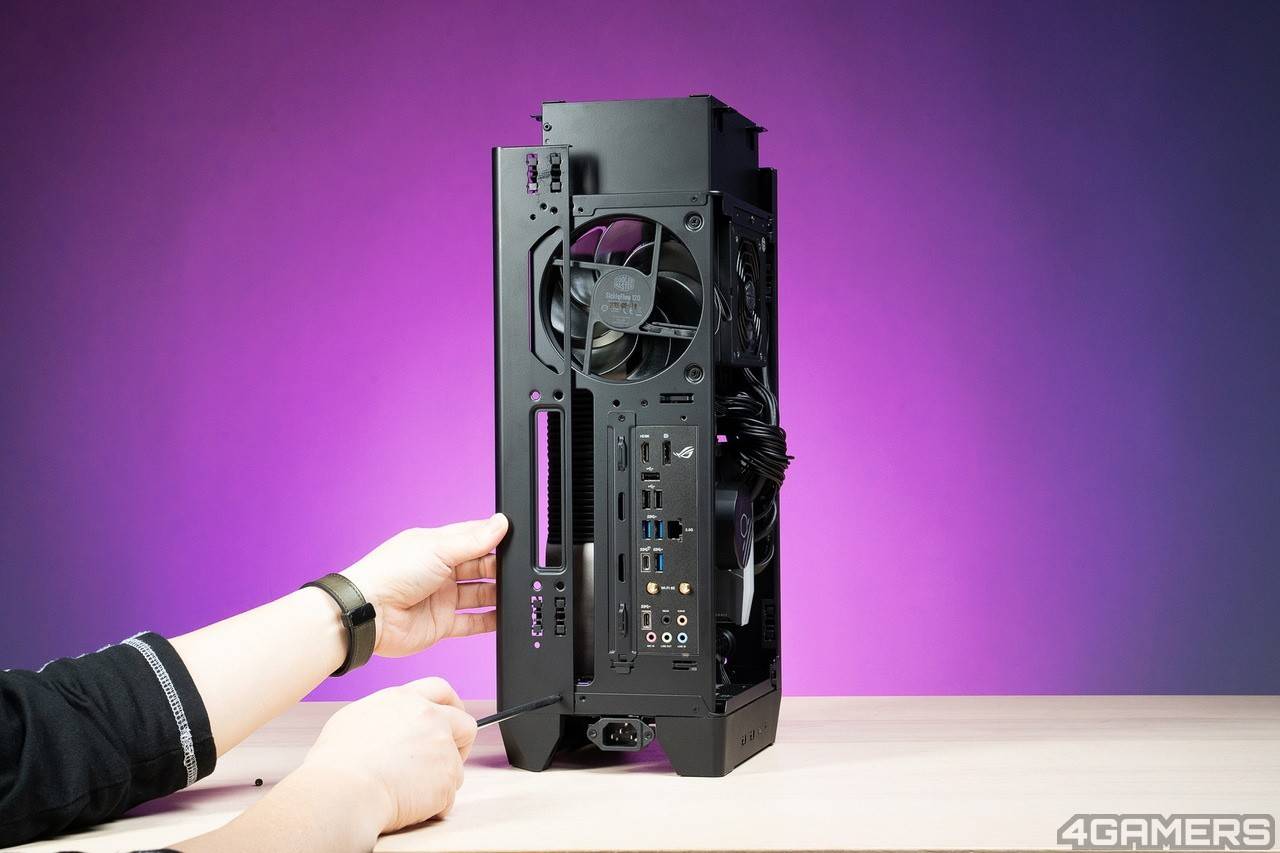

开头提到 Ncore100 MAX 有可变宽度设计，要 3 槽紧凑尺寸，或加宽至可容纳 3.9 槽厚度的显卡，仅需拆卸后方垂直支柱与底部的四颗螺丝，就能将机架在 155mm-172mm 宽度之间调整，加上机壳高度为 481mm，深度 212mm，可容纳 357mm 内的显卡，这代表玩家将 GeForce RTX 4090 装进 Ncore100 MAX 机壳内也是没问题的。

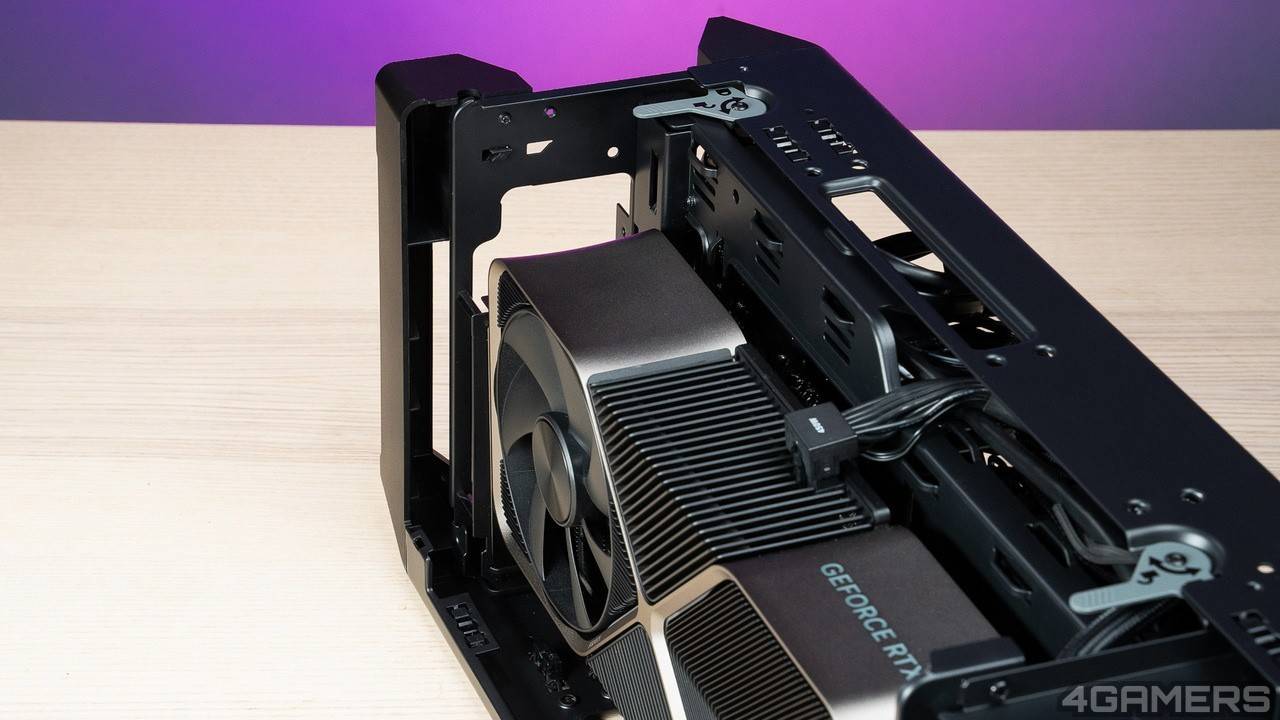

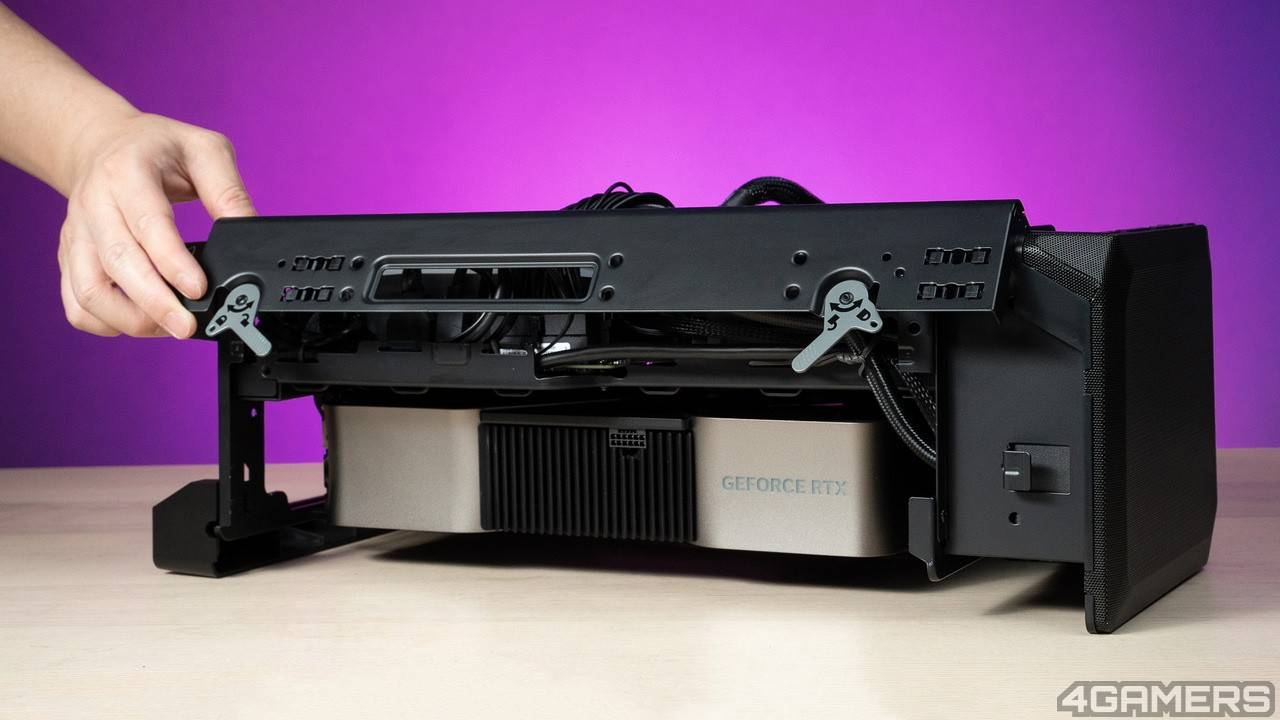

实际安装发现由于机壳中央分区支架的高度超过显卡，加上随电源附赠的12VHPWR安装到显卡端为90度转向接头，因此安装12VHPWR电源线之后，线材会卡在中央分区支架上，导致90度转接头略微被顶起，测试期间一切使用正常，长时间使用是否会有影响仍有待观察。

（补充说明：原厂表示因应部分显卡高度较低的状况，12VHPWR 90 度接头外壳可拆除，就能自然顺线并确保 12VHPWR 接头有完全插紧。 )

机壳宽度对照 ，左边为加宽前，右边为加宽后的体积。

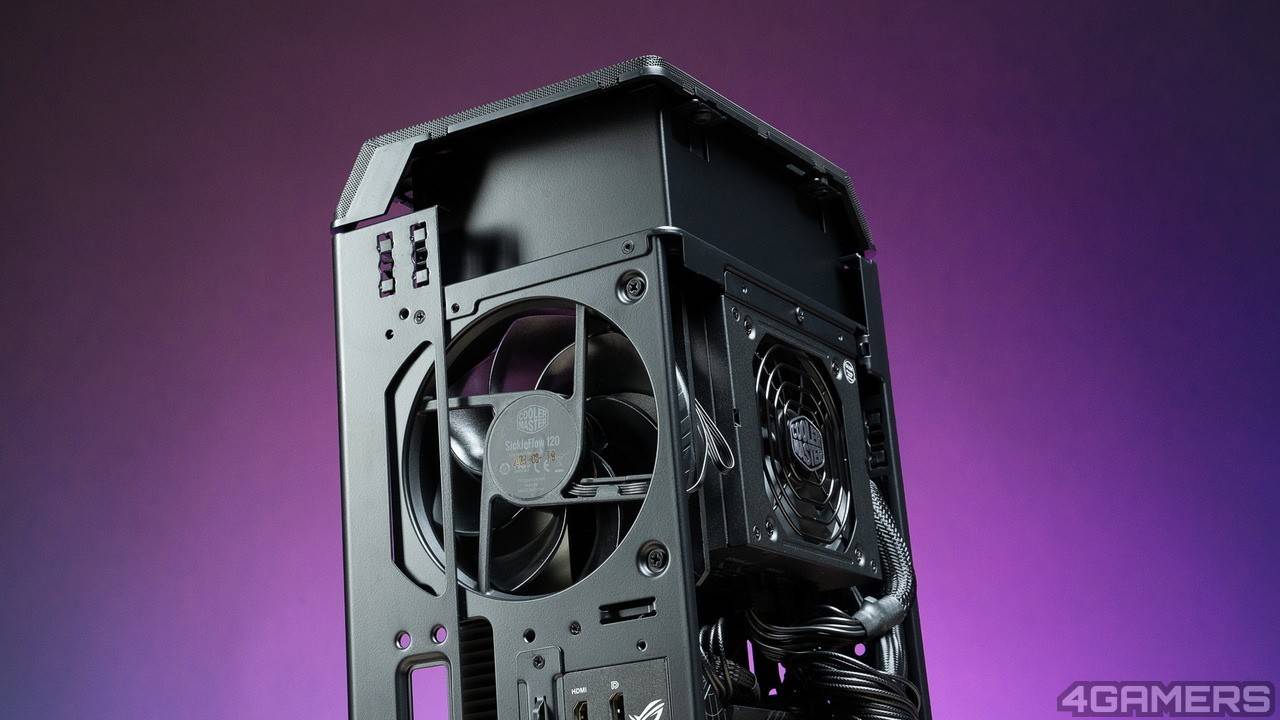

对ITX机壳而言，除了空间配置外，另一个重点是散热，好的风道设计能够有更好的散热效率。 为了进一步优化散热，Ncore100 MAX后方采用一颗 120mm Sickleflow 120 PWM 风扇帮助排热，加上顶部冷排风扇往上抽风，整体来说有不错的散热表现。

实际测试

考虑到小尺寸机壳与120mmAIO冷排解热等力，这次选择Intel B760-I主板与Intel Corei7-12700KF，搭配NVIDIA GeForce RTX 4080 FE做装机测试。

测试分成两个部分，在解除功耗墙限制情况下，先以CPU/AIO标准风扇转速烧机20分钟，接着以全转速重复烧机一次，显卡部分则是同样与预设风扇设置与全转速测试散热表现。

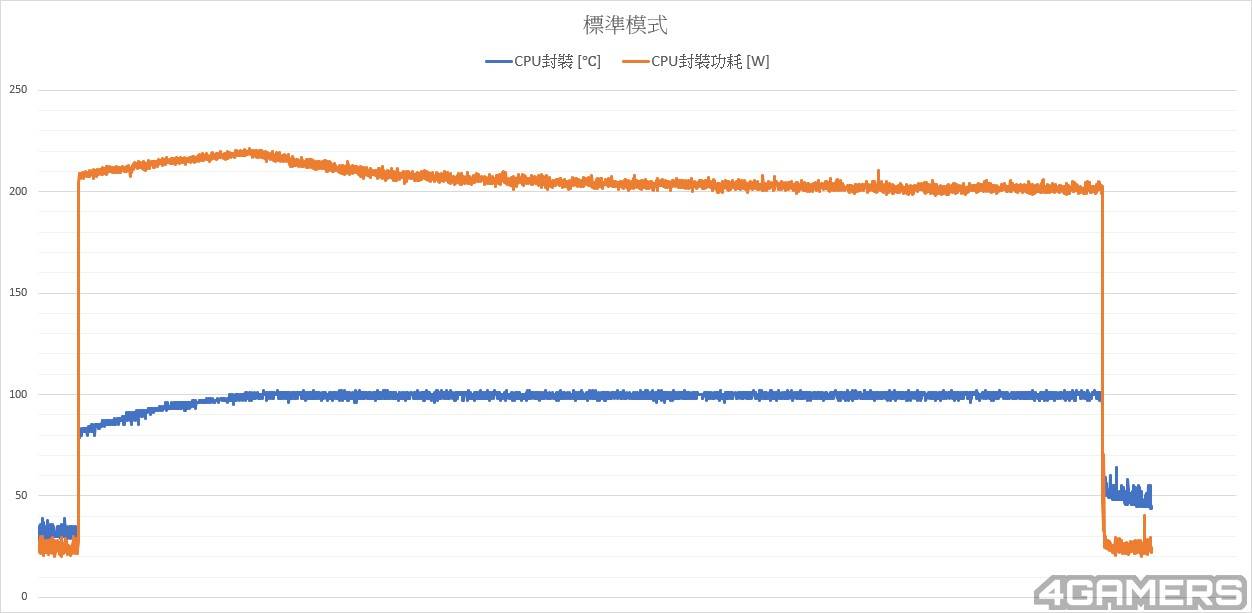

Aida64 Stress FPU测试中，标准风扇模式下烧机温度为90度，CPU封装温度为104度，全转速下CPU温度为88度，CPU封装温度为102度。

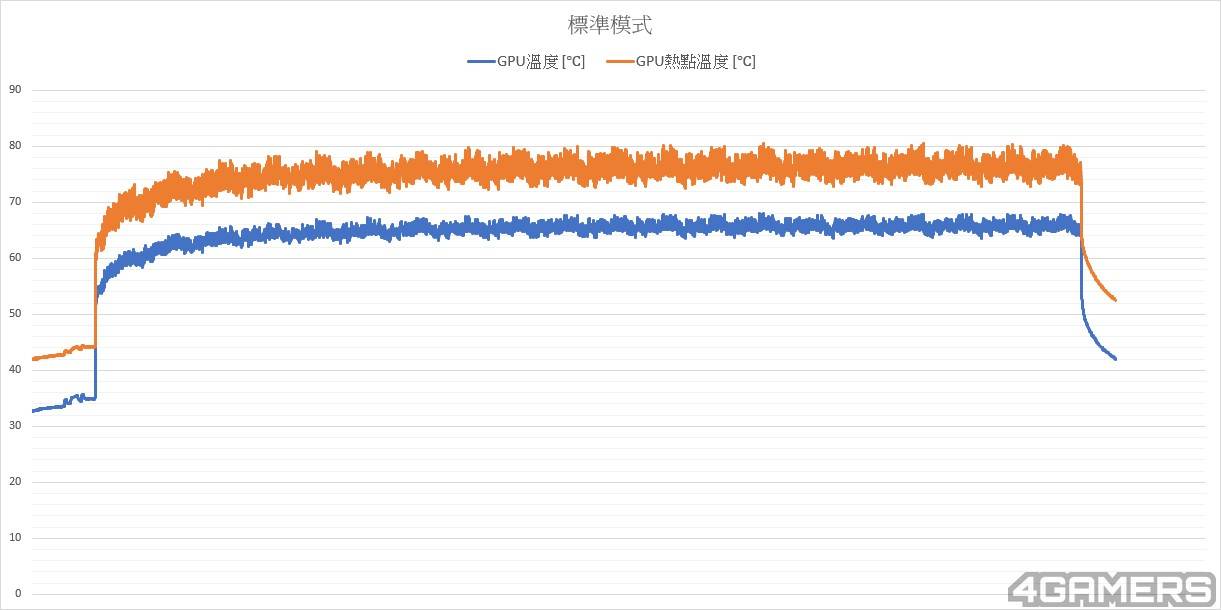

显卡测试部分采用3Dmark压力测试TimeSpy Extreme项目，在20轮循环后，预设风扇转速时的显卡GPU温度最高为68度，热点温度80.5度，全转速下GPU温度最高仅59.6度，热点温度70.3度。

基本上建议 AIO 风扇转速与显卡风扇都设置为标准模式即可应付日常使用。

总结

酷码 Ncore100 MAX 的设计概念兼具了安装便利、高性能以及独特美学等元素，在紧凑型小机壳内，最大程度兼容目前市面上的高阶硬件组件， 直立式设计加上垂直散热风道结构，不仅占地面积小，冲孔铝壳的质感与散热兼备，也很适合搭配各类环境使用。
