ROG STRIX A系列是近年一众银白色爱好者兼二次元爱好者的新宠，当INTEL 14代处理器推出，华硕Z790 REFRESH主板当然不会缺席，跟进由ROG STRIX Z790-AGAMING WIFI II补齐产品线。 在华硕重视的这一块市场在取得巨大成功后，竞品也跟进开发，共同扩大了整个特定市场。 ROG STRIX A 系列理论上不属 ROG STRIX 系列内的入门款，因为还有 ROG STRIX H 系列，只是该系列有时候从缺。
关于Z790时期的ROG STRIX A系列产品线，首发阶段先推出DDR4版本，后期才补上DDR5版本，两款同样广受市场欢迎，尤其在DRAM超频上，此两款都是6层板中的顶尖作品。 在Z790 REFRESH主板中，继TUF GAMING PRO系列后，华硕也为ROG STRIX A系列推出二代版本，更成熟的ROG STRIX Z790-AGAMING WIFI II，在面对TUF PRO系列已支持AIOC的情况下，如何再突围而出？ 让我们看下去~
ROG STRIX Z790-A GAMING WIFI II 芯片组设计
目录
新芯片组Z790只是Z690的完全版，不论是PCI-E通道总数量还是USB总数量都不变，但是INTEL将部份通道升级，同时将部份通道降级以维持总数量不变。
| Z690 | Z790 | X670E | |
|---|---|---|---|
| 晶片组至 CPU | PCIe 4.0 X8 | PCIe 4.0 X8 | PCIe 4.0 X4 |
| PCIe 通道总数量 | 28 | 28 | 20 |
| PCIe 3.0通道 | 16 | 8 | 8 |
| PCIe 4.0通道 | 12 | 20 | 12 |
| SATA 数量 | 8 | 8 | 8 |
| USB 10Gbps 总数量 | 10 | 10 | 12 |
| USB 20Gbps 总数量* | 4 | 5 | 2 |
SOURCE ： intel
*以 2 个 10Gbps 换取 1 个 20Gbps
包装与配件

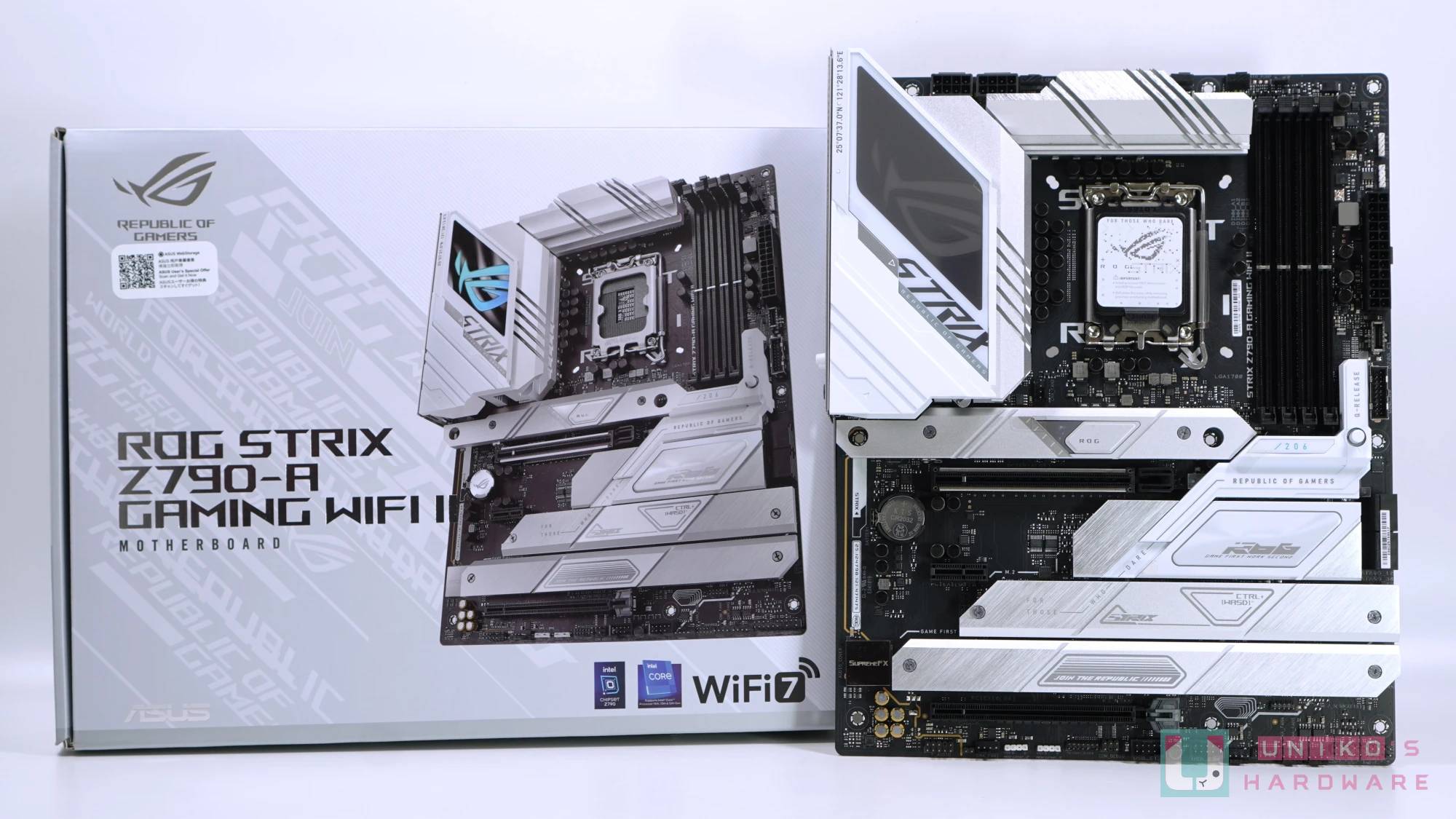

华硕包装一贯的设计语言，正面右方是一张主板图片，左半边由浅灰色电域文 ROG / JOIN THE REPUBLIC / FOR THOSE WHO DARE / REPUBLIC OF GAMERS 等字句贯穿半个以上的版面。 右下角有个大大的Wi-Fi 7 LOGO，在INTEL正式发布14代处理器后，玩家可以观察到Z790 REFRESH的主板包装，终于能找到支持INTEL 14代处理器的标示了。
背面重点自然是那个全新的Q-ANTENNA Wi-Fi 7天线，全白色设计想必能让白色控爱不释手，另一方面，板载M.2插槽数量也是Z790-A GAMING WIFI II的重心之一。 值得细看的部份是关于Wi-Fi 7型号的描述，INTEL BE202与BE200NGW，据华硕官方资料显示，INTEL BE202 BE200NGW只支持160 MHz，也就是2.4 Gbps （Wi-Fi 7 160 GHz和320 GHz的可用性因地区法规而异）。
配件包装有点新意，这次华硕利用防静电包装把比较小的配件装起来，包含2根SATA线、多根束带、1块M.2导热贴、4个方形的M.2背胶、1个圆型的M.2背板背胶、1颗Q-LATCH M.2快拆螺丝和1颗Q-LATCH M.2背板快拆螺丝。
其他配件还有1份精美的快速安装指南、1张灰色白为主的ROG信仰贴纸、1份ASUS WEBSTORAGE介绍文件、1个ROG钥匙圈、和1根Q-ANTENNA Wi-Fi 7白色天线。
主板外观介绍
整体外观的设计语言变化不小，在B760和Z790时期出现的PAC-MAN小精灵主题大致消失，只剩下在CPU插座保护盖上看到一丝丝RAD复古像素的元素，新主题以电竞风为主，并加入了GAME FIRST WORK SECOND游戏第一工作排第二，以及CTRL+和WASD等游戏会运用到的指令。
PCB 背面变化更大，外观设计上变得较为沉稳，现只剩一个 ROG 之眼的剪影，有点海盗的感觉。 前后都有呼应的则是早已被解密多时的两个华硕总部坐标“25°07’37.0”N 121°28’13.6“E”与“25.124798 121.471475”。
金属散热器之上方有塑料I/O装甲，特大镜面开窗设计中可见藏着一个ROG之眼，点亮后便能展现些微渐变的RGB光效，整片主板只有此处会发光，一次抓住喜欢RGB与不爱过多RGB的粉丝。
LGA1700
- 黑色的CPU插座保护盖子被贴上白色的贴纸，贴纸上的ROG之眼和方格状设计充满虚实间穿梭的风格。
- ILM 拉杆同样套上保护套，倒钩的位置已被重新设计为扁平的型态，扩大接触面的做法让用户更容易地压下以解锁和扣上。
- 插座内有多颗MLCC，在这狭小的空间中居然还出现了之前都没有的ROG STRIX与ROG之眼，为略为沉闷的Z790 REFRESH主板带来一点小小的惊喜。
- Z790 REFRESH 主板代表出厂便支持 12 / 13 / 14 代处理器，并加入多项更成熟的设计，让最后一代 LGA 1700 继续发光发热。
DDR5
- DDR5 是各家力争的范畴之一，背后反映研发实力，Z790-A GAMING WIFI D5 虽然迟来，但仍然获得非常高的评价。 DDR4 时期选用内层走线的设计，现在继续采用正面拉线、背面屏蔽的做法，尽取两者的优势。
- Q-DIMM 设计在上方设有单边扣，虽然华硕已为上方的针脚 CPU_OV 3-PIN，和 AIO_PUMP 4-PIN 套上保护套，但用户仍需小心压下 Q-DIMM 卡扣。
- SAFEDIMM 设计在内存插槽中间加入金属固定，使在 PCB 表面焊接的内存插槽变得更牢固。
- 支持最新的DIMM FLEX与AEMP II设计，为2根单面的配置（24 X2）提供高达8000 MHz的认证，也提高了4根混插的稳定性，再透过DIMMFLEX技术，增强日常使用的稳定性。
I/O
I/O 档板的外观变得更简洁，USB 数量也增加了不少。
- 1 个 DISPLAY PORT 1.4 （8K60）
- 1 个 HDMI 2.1 （4K60）
- 1个 CLEAR CMOS 按键
- 1个BIOSFLASHBACK按键
- 4 个 USB 2.0 TYPE-A
- 4 个 USB 5 Gbps TYPE-A
- 2 个 USB 10 Gbps TYPE-A
- 1 个 USB 10 Gbps TYPE-C
- 1 个 USB 20 Gbps TYPE-C
- 1 个 2.5 Gbps 有线网络 RJ45
- 1 组 Q-ANTENNA Wi-Fi 天线孔
- 3 个音频输出 （LINE OUT / MIC IN / SPDIF OUT）
M.2 与 PCI-E 插槽

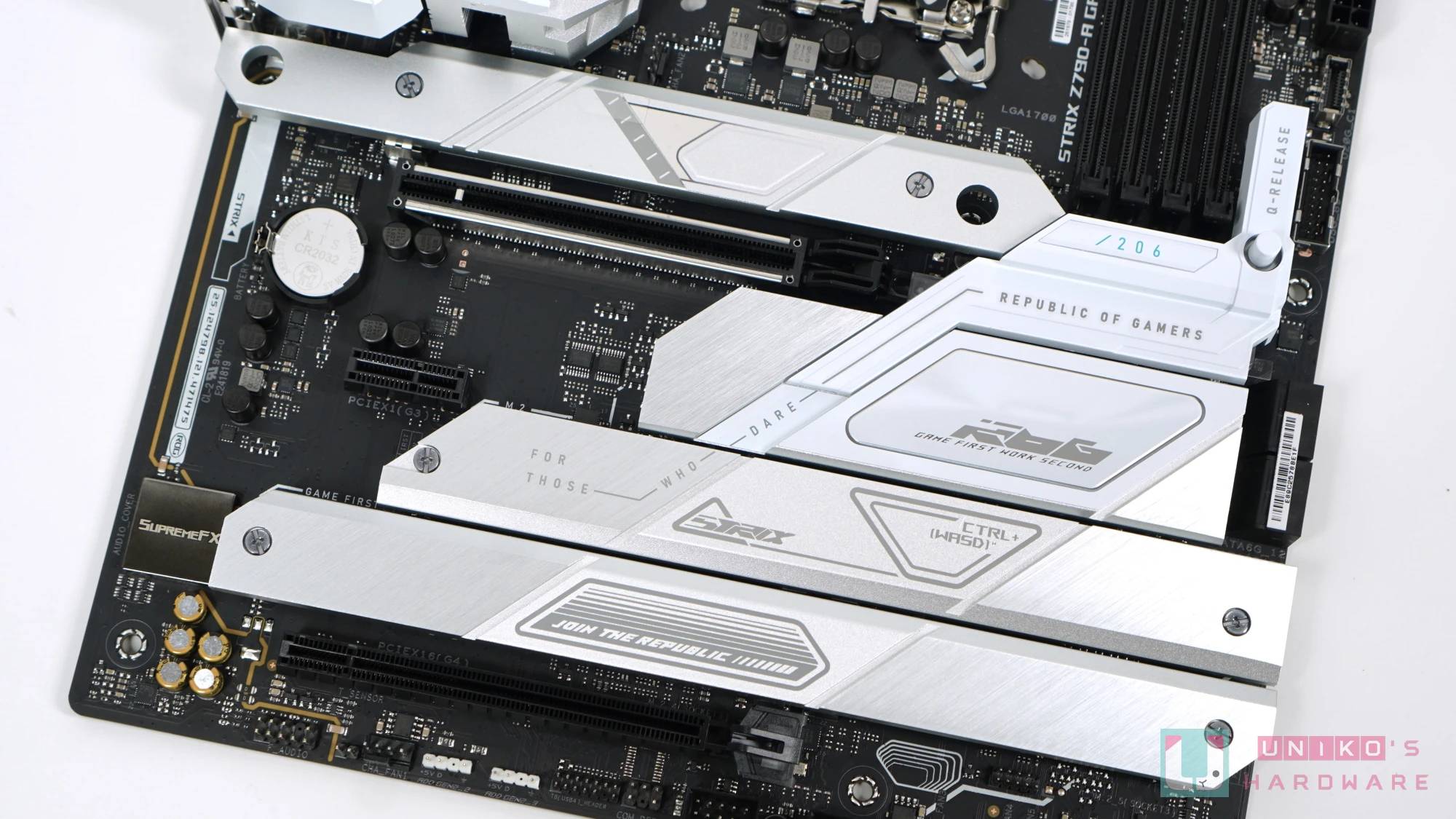

板载5根M.2插槽是Z790-A GAMING WIFI II的最大变动，反映华硕认为高阶主板需提供更多M.2插槽，而非PCI-E插槽，新增的第5根M.2插槽，其实就是由Z790-A GAMING WIFI其中一根PCI-E插槽演变而成。 所有M.2插槽均支持最高PCI-E 4.0 X4，且支持Q-LATCH快拆固定设计，金属散热片则采用防掉螺丝固定在PCB上。
除M.2_1外，其余M.2插槽在2242至2260螺丝孔之间，均设有黑色软垫作为双面SSD的支撑点，华硕建议单面SSD的用户，要利用配件中的黑色软垫增强SSD支撑，若SSD自带金属散热片，则有可能需要移除被预先安装在PCB上的黑色软垫。
- M.2_1使用由PCB背板焊接的金属插座，其PCI-E通道由CPU提供，不支持SATA M.2 SSD，兼容2242/2260/2280/22110规格，除了独享正面金属散热器外更设有独立的金属散热背板。
- M.2_2使用由PCB正面焊接的普通插座，其PCI-E通道由Z790芯片组提供，不支持SATA M.2 SSD，只兼容2280规格，与另一M.2插槽共享同一块M.2金属散热器。
- M.2_3使用由PCB正面焊接的普通插座，其PCI-E通道由Z790芯片组提供，不支持SATA M.2 SSD，只兼容2280规格，与另一M.2插槽共享同一块M.2金属散热器。
- M.2_4使用由PCB正面焊接的普通插座，其PCI-E通道由Z790芯片组提供，不支持SATA M.2 SSD，兼容2242/2260/2280/22110规格，与另一M.2插槽共享同一块M.2金属散热器。
- M.2_5使用由PCB正面焊接的普通插座，其PCI-E通道由Z790芯片组提供，唯一支持SATA M.2SSD，兼容2242/2260/2280规格，与另一M.2插槽共享同一块M.2金属散热器。
Z790-A GAMING WIFI II 只有 3 根 PCI-E 插槽，比 Z790-A GAMING WIFI 设计少了 1 根，华硕把该 PCI-E X4 重新分配至 M.2 插槽上。 以标准ATX设计来说，PCIEX16（G5）位于第2槽，PCIEX1（G3）位于第4槽，PCIEX16（G4）位于第7槽。 换句话说，当一张 3 槽厚的显卡被安装在 PCIEX16 （G5） 插槽上，便会遮挡 PCIEX1 （G3） 插槽。 另外，根据官方说明书资料显示，PCIEX16 （G4） 插槽被指定支持 TB4 / USB4 扩充卡。
- 金属插槽PCIEX16 （G5） 在 PCB 正面焊接，物理规格为 X16，PCI-E 通道由 CPU 提供 PCI-E 5.0 X16，插槽卡扣采用 Q-RELEASE 一键快拆设计。
- 普通插槽 PCIEX1 （G3） 在 PCB 背面焊接，物理规格为 X1 （不开口），PCI-E 通道由 Z790 芯片组提供 PCI-E 3.0 X1。
- 普通插槽PCIEX16 （G4） 在 PCB 背面焊接，物理规格为 X16，PCI-E 通道由 Z790 芯片组提供 PCI-E 4.0 X4，插槽卡扣是普通设计。
SATA
- 4 个 SATA 6Gb/s 接口，由 Z790 芯片组提供。
小设计

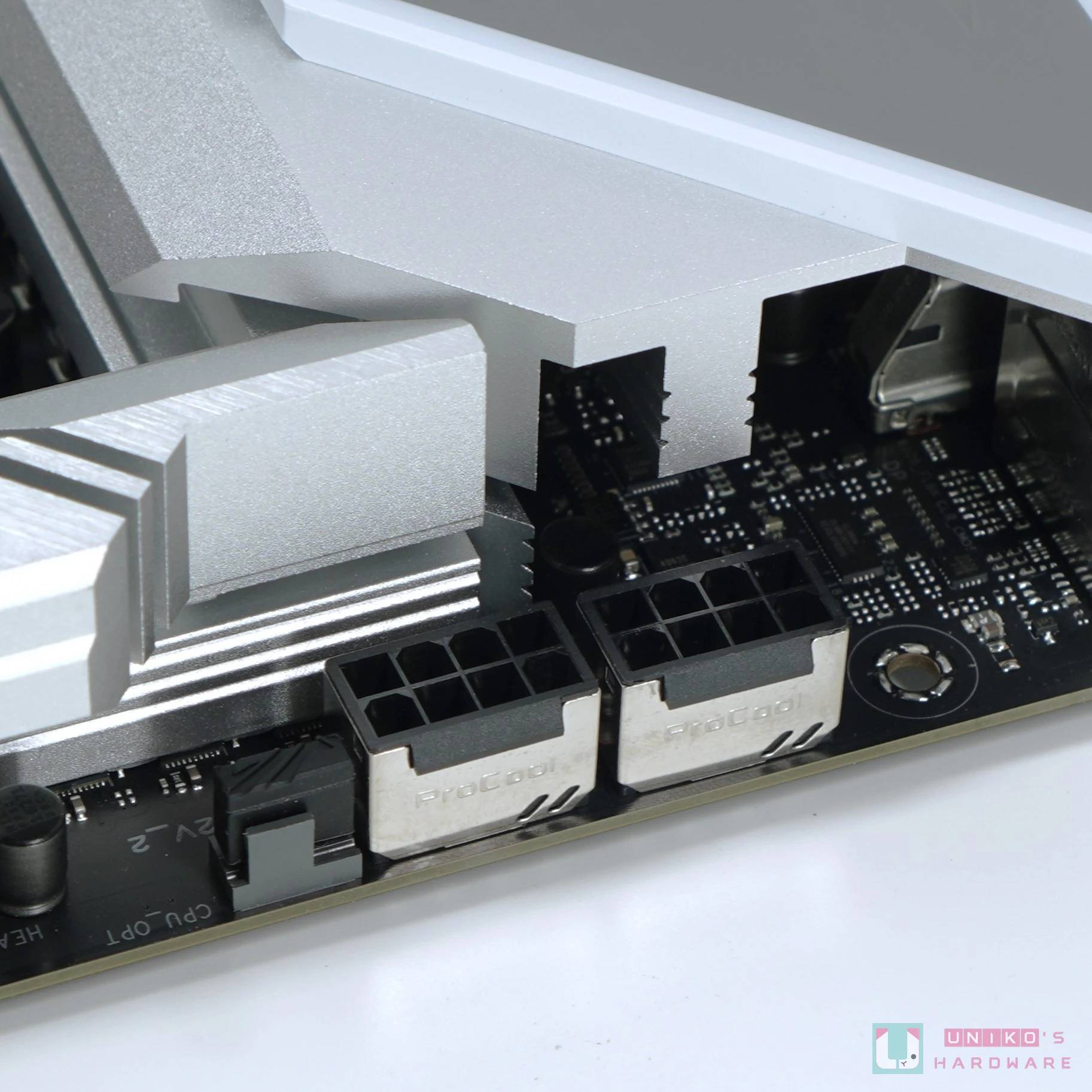

- PROCOOL II 增加散热，使双 EPS CPU 8-PIN 更稳定地输入电流，实心设计！
- PCB 顶部的针包括风扇 4-PIN 都被套上额外的黑色 ROG 保护套。
- 比较可惜的是Z790-AGAMING WIFI II仍然没有Q-CODE，只有Q-LED 4颗快速除错灯，用以反映CPU/DRAM/VGA/BOOT状态，但新设计增强Q-LEDDRAM的功能，加入DRAM DETECTION内存侦测设计，协助用户快速判定记忆体有否被正确插入。
- 前置20 Gbps TYPE-C插座支持PD快充功能，最大支持5V 3A 15W/9V 3A 27W/12.5V 2A 30W，在S5状态下支持最大7.5W输出。 这个设计无须额外接上供电输入，用户只须确保 24-PIN 有被插入，且电供维持通电状态。
- 前置USB 5 Gbps 19-PIN插座外围被套上类似PROCOOL II的金属片，这块金属片从PCB背板焊接，顶部有突出设计紧咬着原来的插座，防止用户误拔19-PIN的塑料外框。
- Q-RELEASE 继续遥遥领先所有竞品 （ATX），Z790-A GAMING WIFI 的设计为按下后插槽卡扣不会自动回弹，二代新设计在按下并放手后，插槽卡扣会自动回弹。
- TB （USB4）_HEADER 支持华硕自家的 THUNDERBOLT 外接卡和 USB 外接卡。
主板拆解介绍
I/O 挡板背面设有软垫，塑料装甲底部有线材连接至 PCB，以控制表面 ROG 之眼的灯效。 供电散热器为供电模组和供电电感散热，导热贴压痕清晰可见。
PCB
在移除所有银白色装甲后，黑色的PCB便裸露人前，上半部份满布芯片很有想法，下半部份TPU芯片很有办法。
VRM 供电设计
- 2 个 EPS CPU 8-PIN 一旁并没有输入电感辅助，16 + 1 + 2 的供电设计为 CPU 提供主要电压，并设有多颗固态的输入电容，以及固态的输出电容，向 CPU 提供稳定的电源输入。
- 控制 Vcore 和 Vccgt 的 PWM 控制器是华硕定制的 ASP2306，相信以 8 + 1 模式输出 PWM 讯号，并联控制 16 颗负责 Vcore 的供电模块，及直连控制 1 颗负责 Vccgt 的供电模组。
- 16 颗 MPS SEMI MP86670 70A 一体式供电模组负责 Vcore，其分布为上六左十，更有效利用供电散热器的规模。
- 1 颗 MPS SEMI MP86670 70A 一体式供电模块负责 Vccgt。
- 2 相 VccAUX 由 MPS SEMI M2940C 2 相 PWM 控制器，直连控制 2 颗 MPS SEMI MP86670 70A 一体式供电模块。
网络与音效
华硕配备定制的Q-ANTENNA，有效增强5G /6G的连接质量，且可搭配华硕自家软件找出最适合的天线摆放方式，因为Q-ANTENNA是一支指向性和全向性结合的新型天线。 这个 BE202 Wi-Fi 模块因 Q-ANTENNA 设计关系，不支持 SMA 天线。

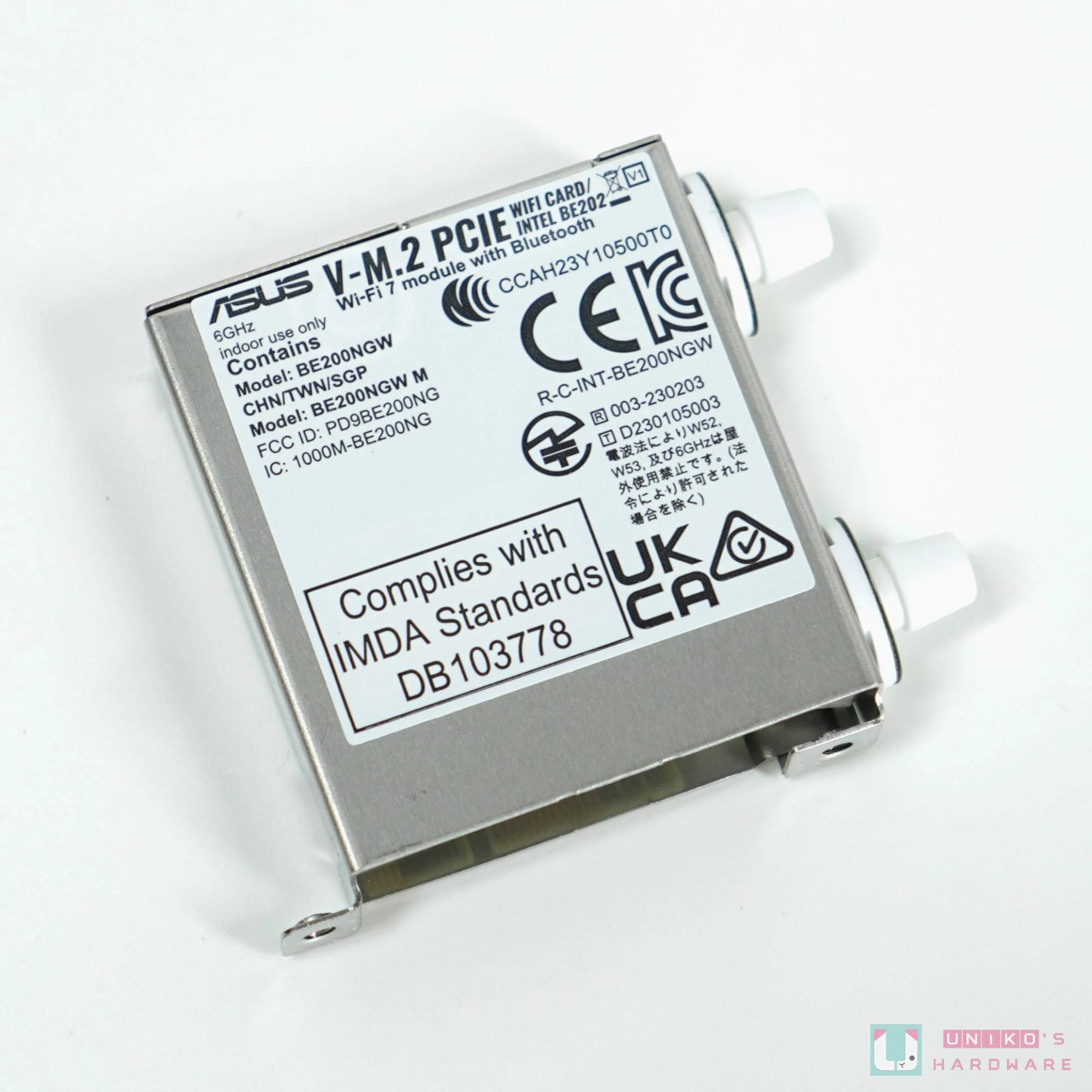

- INTEL BE202是1款新的Wi-Fi 7模组，速率上只支持最高160 MHz 2.4 Gbps，虽属Wi-Fi 7但BE202只支持1K QAM。
- Wi-Fi 7 原生支持MULTI LINK OPERATION （MLO），可同时连接2个频段（2.4G/ 5G / 6G）。
- BT 方面 BE202 支持 BT5.4。

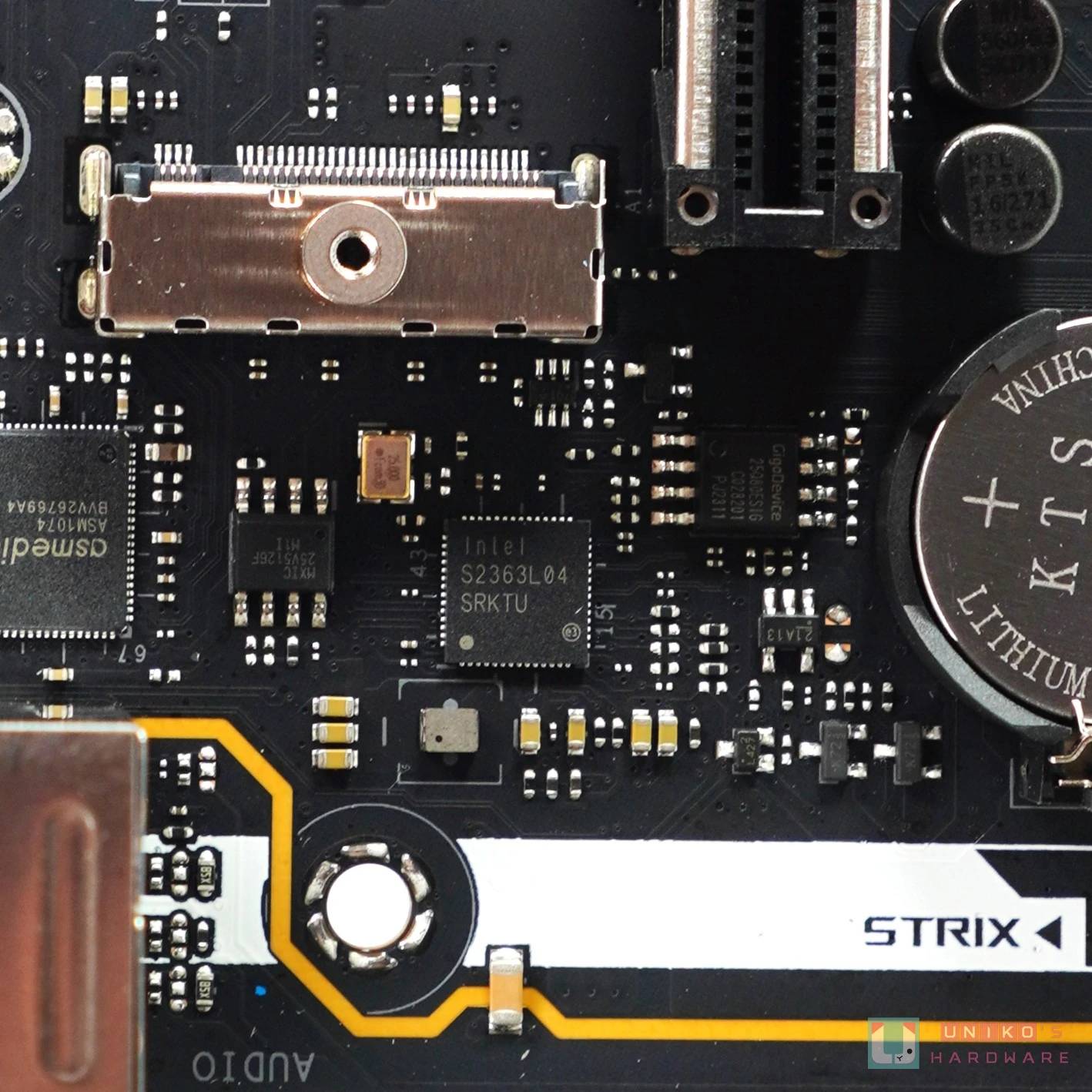

- INTEL I226-V 2.5 Gbps 有线网络控制器 （SRKTU），提供 1 个 RJ45 端口。
- 在PCIEX16插槽下方有1颗小芯片GENESYS GL9930，这是1颗PCI-E 3.0 X1的中继器，相信用作增强Wi-Fi 7的讯号。
- REALTEK ALC4080 音效编码解码处理器，搭配多颗音效电容和 1 颗 Savitech SV3H712 放大器，提供高品质音色。
Z790 芯片组
INTEL Z790芯片组（SRM8P）支持20组PCI-E 4.0通道，和8组PCI-E3.0通道，当中同时内建8个SATA控制器，另支持10组USB 10 Gbps和14组USB 2.0。
28 组 PCI-E 通道估算：
- M.2_2 占用 GEN4X4
- M.2_3 占用 GEN4X4
- M.2_4 占用 GEN4X4
- M.2_5 占用 GEN4X4
- PCIEX16 （G4） 占用 GEN4X4
- 4 个 SATA 占用 GEN3X4
- I226-V 占用 GEN3X1
- PCIEX1 （G3） 占用 GEN3X1
- Wi-Fi M.2 插槽占用 GEN3X1
- 剩下 GEN3X1 闲置
10 组 USB 10 Gbps 通道估算：
- 前置 20 Gbps TYPE-C 占用 X2
- 前置 19-PIN 占用 X2
- 后置 ASM1074 占用 X1
- 后置 2 个 10 Gbps TYPE-A 占用 X2
- 后置 1 个 10 Gbps TYPE-C 占用 X1
- 后置 1 个 20 Gbps TYPE-C 占用 X2
14 组 USB 2.0 通道估算：
- 前置 20 Gbps TYPE-C 占用 X1
- 前置 19-PIN 占用 X2
- 后置 ASM1074 占用 X1
- 后置 2 个 10 Gbps TYPE-A 占用 X2
- 后置 1 个 10 Gbps TYPE-C 占用 X1
- 后置 1 个 20 Gbps TYPE-C 占用 X1
- ALC4080 占用 X1
- BT 占用 X1
- AURA 占用 X1
- 前置GL850G占用X1
- 后置GL850G占用X1
- 后置 BIOS FLASHBACK 专用的 USB 2.0 占用 X1*
* 后置I/O上有4个USB 2.0，华硕分别称之为PORT 12/PORT E5/PORT E6/PORT E7，所以笔者猜测E5 E6 E7同为GL850负责，而PORT 12即BIOSFLASHBACK专用端口是原生USB 2.0。
显示芯片和USB芯片
- GENESYS GL9904 虽然是 1 颗 USB 10 Gbps 中继器，但也支持用作 DISPLAY PORT 的中继器，作为 DP 1.4 8K60 稳定输出的武器。
- ITE IT66318FN 则是 1 颗 HDMI 重定时缓冲器，使 HDMI 2.1 4K60 输出稳定。
- 另1颗DIODES PI3EQX2024 USB 20 Gbps中继器，负责增强由Z790芯片组至前置USB 20 Gbps TYPE-C的讯号。
- GENESYS GL850G是1颗USB 2.0 HUB，支持以1个上行USB 2.0扩展最多4个下行USB 2.0，负责后置其中3个USB 2.0。
- DIODES PI3EQX1002E 是1颗USB 10 Gbps中继器，负责增强由Z790芯片组至后置其中1个USB 10 Gbps TYPE-A的讯号。
- DIODES PI3EQX2024 是1颗USB 20 Gbps中继器，负责增强由Z790芯片组至后置USB 20 Gbps TYPE-C的讯号。 华硕文件资料中没有指出后置20 Gbps TYPE-C同样支持PD快速功能，也没有提到可以支持多少W的输出。
- ASMEIDA ASM1543 是 1 颗 TYPE-C 控制器，负责后置的 10 Gbps TYPE-C。
- DIODES PI3EQX1014 是1颗双USB 10 Gbps中继器，负责增强由Z790芯片组至后置另1个USB 10 Gbps TYPE-A，和1个USB 10 Gbps TYPE-C的讯号。
- ASMEIDA ASM1074 USB 5 Gbps HUB，支持以1个上行USB 5 Gbps扩展最多4个下行USB 5 Gbps，负责后置4个USB 5 Gbps。
- 另1颗GENESYS GL850G USB 2.0HUB，支持以1个上行USB 2.0扩展最多4个下行USB 2.0，负责前置2组USB 2.0 9-PIN。
- ITE IT8853FN USB TYPE-C PD 控制器，负责前置 20 Gbps TYPE-C 和其 PD 快速支持。 这是1颗可支持2个TYPE-CUSB的控制器，所以除了负责前置20 Gbps TYPE-C，也可能同时负责后置20 Gbps TYPE-C。
- TEXAS INSTRUMENTS TPS55288升压芯片，连接2颗分离式供电模块VISHAY RA12B作为上下桥，为前置20 Gbps TYPE-C提供5V 3A/9V 3A/12V 2.5A输出。
微处理器和其他芯片
- NUVOTON NCT6798D SUPER I/O 芯片，负责多项电压/温度/风扇转速监测，同时提供多组PWM风扇4-PIN，也负责开机/启用程序。
- BIOS FLASHBACK 芯片 AI1315-A0。
- BIOS 芯片 MXIC MX25L25673G。
- AURA 32UA0 微处理器，负责 AURA 灯效管理。
- TPU KB3724Q D 微处理器，负责 AI 功能例如 AI CPU 超频。
性能测试
测试平台设定室温控制在 26 度，无辅助风扇直吹测试平台，测试中关闭 Windows 内建防毒、关闭休眠设定，无更动电源计划，平台都有安装芯片组驱动，使用 Windows 11 22H2 进行测试。

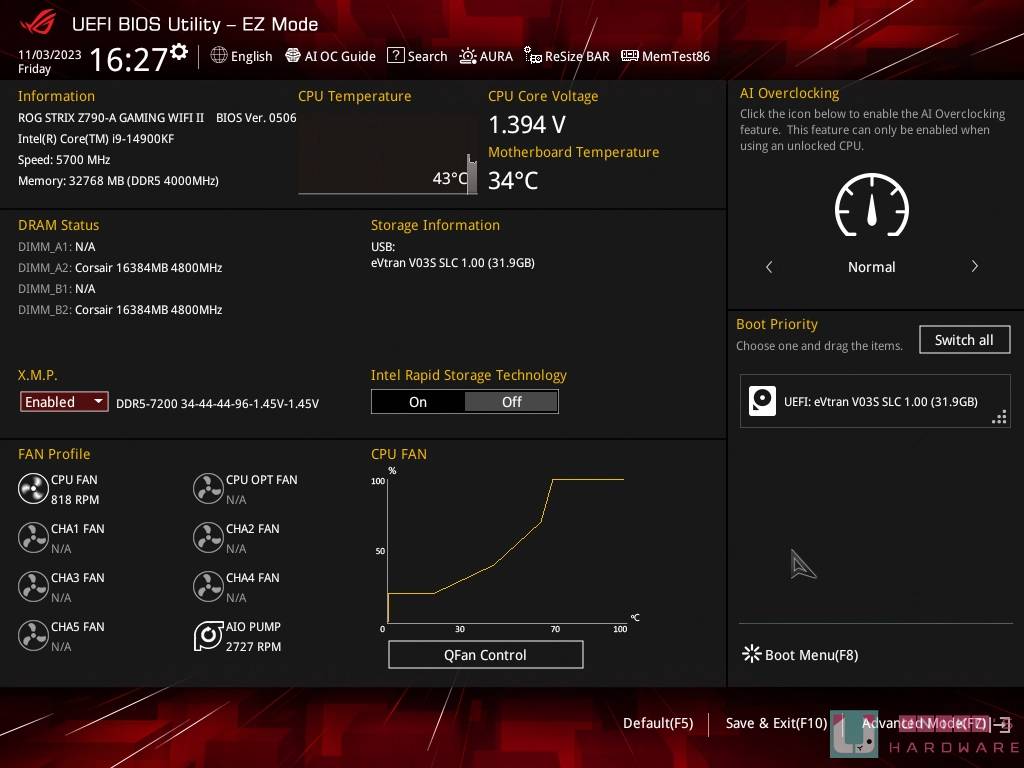

BIOS 相关设定方面，最简单可以只套用XMP即可，其他交给BIOS自己设置，如果重视每颗P-Core同步频率，可以将Performance Core Ratio设定成Sync all Core，这样做可以让多核心效率提高。
进阶手动可以调整温度上限和功耗，Maximum CPU Core Temperature、Fast Throttle Threshold和 Package Temperature Threshold，例如温度设定到 115 度，功耗设定在 PL1 设定更高 W、PL2 调整到想要的 W，提升功耗数值。
BIOS 另外一种设定，透过 AI 超频，就是放手让 AI 去设定一切，可能需要多次重开机去测量 CPU 散热器和处理器体质，散热器决定性能。
测试平台
| 处理器 | Intel Core i9-14900KF |
|---|---|
| 主板 | ROG STRIX Z790-A GAMING WIFI II / 0506 |
| 内存 | DDR5 7200 |
| 储存 | KLEVV CRAS C920 Gen4x4 2TB |
| 机壳 | STREACOM BC1 |
| 电源供应 | FSP Hydro PTM PRO ATX3.0 1200W |
| 散热器 | ROG Strix LC II 280 ARGB |
| 显示器 | GIGABYTE M32UC |

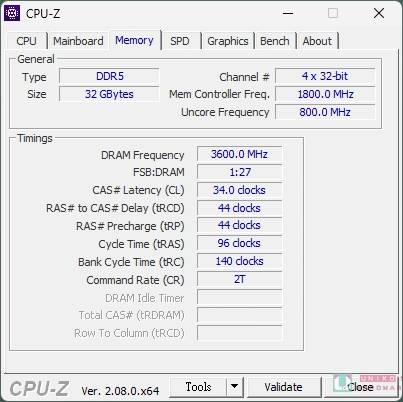

- AIDA 64的处理器和内存缓存相关数据，内存频率是DDR5-XMP 7200，读取106.64 GB/s、写入94279 MB/s、复制99114 MB/s，延迟是64.8 ns。
- CPU-Z 单核心分数为 919.7、多核心分数为 17211.6。
- Cinebench R23 是一个使用 CPU 做渲染的测试软件，有单核心和多核心的测试，分数愈高越强。 CINEBENCH R23 跑分成绩为，单核心 2274，多核心 40776。
总结
華碩在這次的 Z790 REFRESH 主機板產品線規劃上，撇除掉某程度上只是將 Z790 HERO 換上水冷模組的 Z790 FORMULA，超頻特化的 Z790 APEX ENCORE 外，這次沒有推出 Z790 EXTREME 頂級型號，所以這次最高規格就由 Z790 DARK HERO 和 Z790 APEX ENCORE 擔當，接著是 Z790-E，再來是 Z790-F 系列與 Z790-A 系列了，Z790-A 也比以往相同系列等級稍稍拉高一點。
ROG STRIX Z790-A GAMING WIFI II 從使用者角度去思考、提供更多 M.2 插槽、更多 USB、更好的 DDR5 支援、還有新的 CPU 溫度控制技術…… 等等，讓日常使用體驗更好，還有 8K 60 的 DP1.4 支援 4K144 / 4K160 螢幕，也顯現出主機板面面俱到的特點。
重點改善的 DDR5 相容性變得更強，DIMM FLEX 和 AMEP II 完美盡用 6 層板 PCB 設計的潛能，支援高達 8000 MHz 的 DDR5，這是有著 8 層 PCB 的 Z790 Extreme 也未達到的水平。
成熟穩重的銀白色設計、強大的供電設計、好看的 I/O 裝甲 ROG 大眼睛、更強的 DDR5、更多 M.2 插槽、更多 USB 連接，更多 TPU 晶片搭戴的功能，更好用的 Q-ANTENNA，這一切都是為了把頂級設計下放到售價相對貼近市場的 ROG STRIX A 系列上，目前台灣建議售價為 NT$ 11,990，推薦給想將主機板攻上銀白色 ROG STRIX A 系列的玩家。
