技嘉 X670E AORUS MASTER 主板的 SOCKET SENSE 电压回报设计

技嘉 X670E AORUS MASTER 主板的 SOCKET SENSE 电压回报设计

技嘉于 2023 年 5 月 18 日公开回应事件:https://www.gigabyte.com/Press/News/2086?fbclid=IwAR0lZA7MwauImT1we5ZW-dSx89ZrfPZ-RvhWlmQ38IA0q3Yu5GHW46t9qRY

在AMD公开宣布AM5 CPU的SOC电压不应超出1.30V后,各板厂纷纷推出新版BIOS把SOC的电压上限锁在1.30V。 可是有媒体和用户发现新版BIOS的SOC电压还是有可能超出AMD官方指定上限1.30V,继而指责板厂继续伤害用户的CPU和主板。 笔者认为技嘉的X670E AORUS MASTER透过SUPER IO回报的电压值,其实是SOCKET SENSE设计,所以超出“1.30V” 是正常的!

关于AMD AM5电压倒底是怎样呢?

AMD在2023年4月27日公开回应AMD X3D CPU烧毁事件,提到SOC电压不应超出1.30V。

“We have root caused the issue and have already distributed a new AGESA that puts measures in place on certain power rails on AM5 motherboards to prevent the CPU from operating beyond its specification limits, including a cap on SOC voltage at 1.3V. None of these changes affect the ability of our Ryzen 7000 Series processors to overclock memory using EXPO or XMP kits or boost performance using PBO technology.      AMD 4/2023

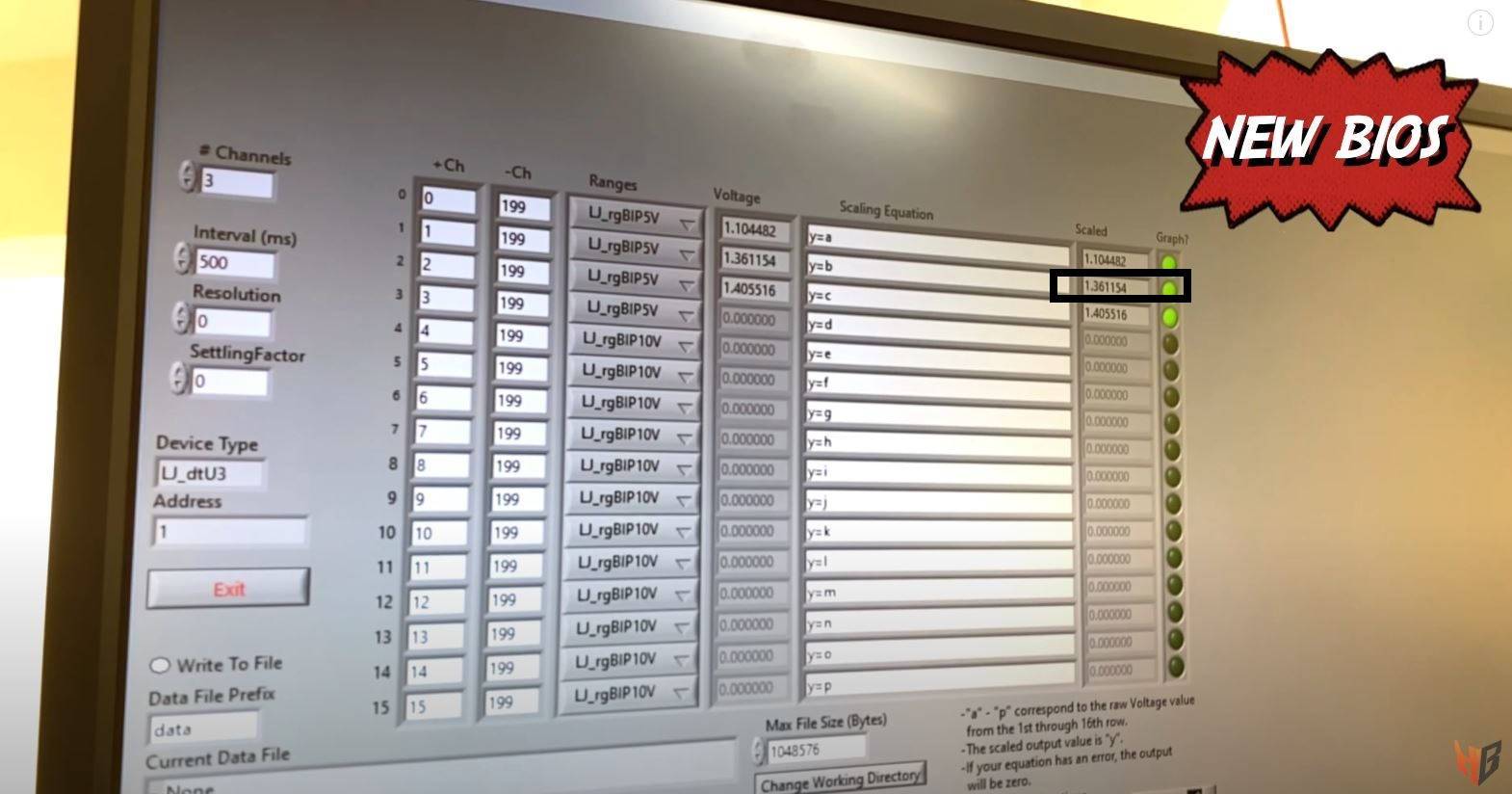

但其后有媒体指出即便更新至表明已将SOC电压上限锁定在1.3V的新版BIOS,实际上也无法将SOC电压锁定在1.3V或以下,更有可能暴冲至1.35V,情况令人忧虑。

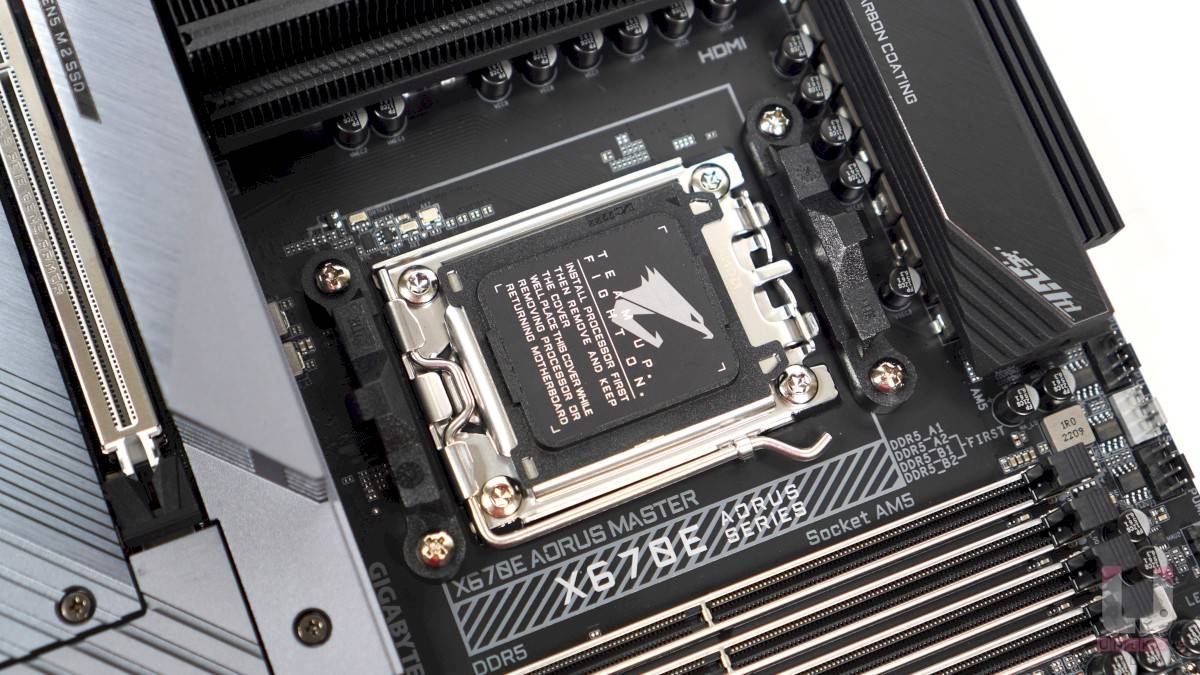

技嘉 X670E AORUS MASTER 主板的 SOCKET SENSE 电压回报设计

要看清这个问题,还是要回到电压测量的设计,即是主板关于电压回报和CPU供电设计之间的关系。 首先,AMD 在AM5 平台引入全新供电架构,称为 SVI3 (SERIALVOLTAGE IDENTIFICATION INTERFACE) 。 这一套官方供电架构驱使板厂使用支持SVI3 PROTOCOL的PWM芯片,以控制AM5 CPU供电。 简单来说SVI3就是处理PWM芯片如何与CPU沟通和协调以提供合适的电压。 这个内部沟通的电压值就是超频社群内提到的DIE SENSE/VCC SENSE/PWM SENSE,意思是CPU真正接收到的电压值。 要知道电压由主板 CPU 供电模块 (MOSFET) 到 CPU 供电电感 (CHOKE),再到 CPU 电容 (MLCC),最后到 CPU,途中电压其实会不断下降。 在主板供电电感上测量到的电压值,理应比 CPU 真正接收到的电压值为高,换句话说电压值离 CPU 越近便越低。

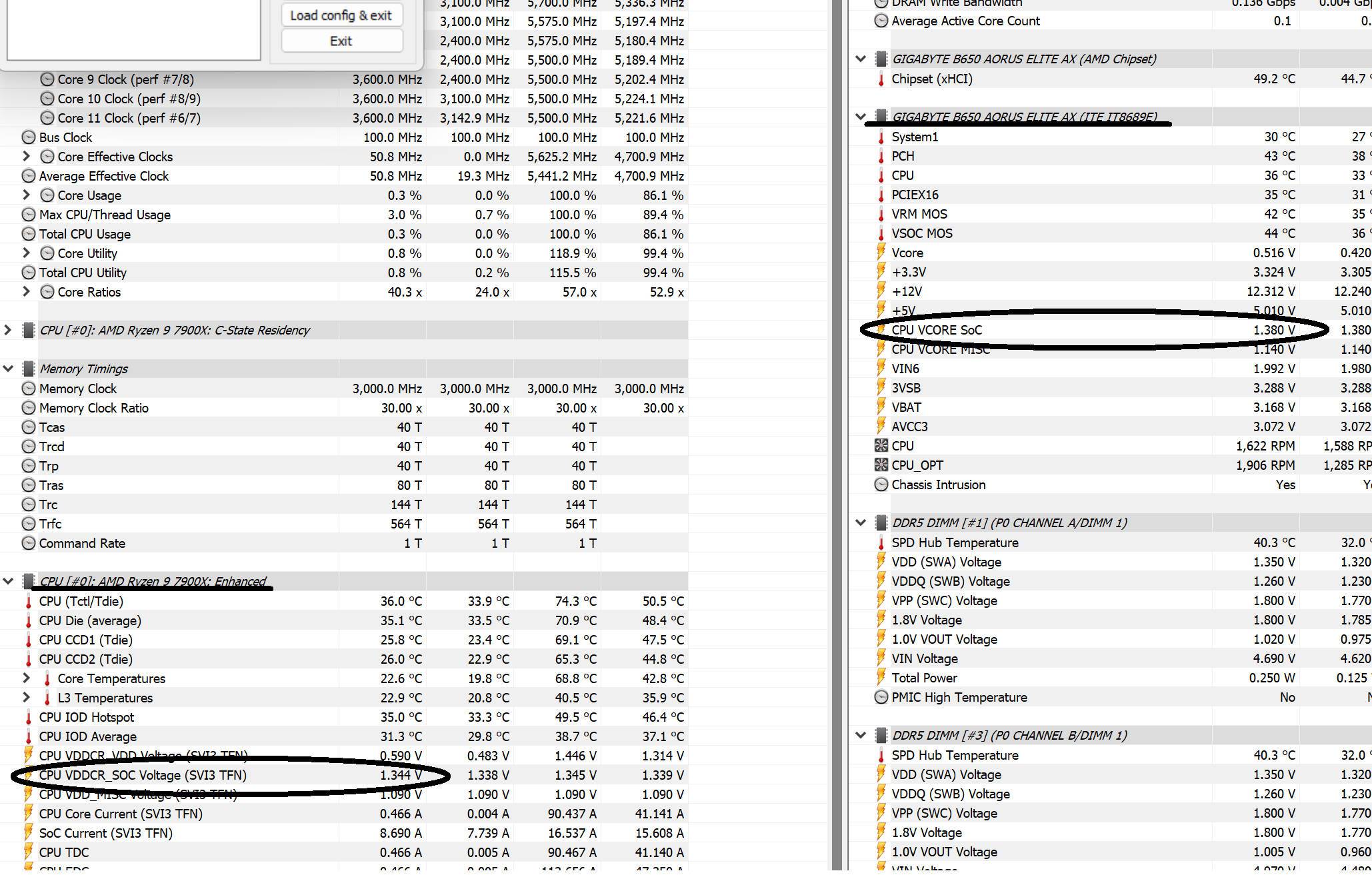

如果有留意监控软件HWINFO64内的信息,应该不难发现AM5平台其实有2个SOC电压,一是PWM芯片回报的电压值SVI3 SOC(AMD RYZEN XXXXX: ENHANCED),另一是主板SUPER IO监控芯片所回报的电压值(SUPER IO ITE ITXXXX)。

技嘉 X670E AORUS MASTER 主板的 SOCKET SENSE 电压回报设计
AMD在AM5 X3D CPU之前一直建议1.35V SOC电压上限

这2个SOC电压其实都是SOC电压,没有任何冲突。 SVI3 电压由 PWM 芯片回报; 主板则主要依靠SUPER IO回报电压。 传统意义上主板在回报CPU相关的电压时一般采用SOCKET SENSE,以CPU核心电压为例,就是板厂尽量测量CPU SOCKET内MLCC电容所通过的电压值,再利用SUPER IO监控芯片提供这项回报。 近年自华硕在Z390上开始转用DIE SENSE,DIE SENSE的概念开始被超频玩家所认识,DIE是指CPU的DIE,也就是CPU IHS顶盖下的晶体所接收到的电压值。 支持DIE SENSE回报的主板便会将SUPER IO连上DIE SENSE电路以回报DIE SENSE电压值,而非传统SOCKET SENSE电压值。

在AM5平台上AMD的DIE SENSE,就是SVI3电压值,由于DIE SENSE与SOCKETSENSE在现实中必然存在一点差距,要获得1.30V SVI3 SOC电压,SOCKET SENSE SOC电压自然大于1.30V,亦即在主板CPU供电电感上的电压值必然会高于1.30V,例如1.35V。

所以技嘉并没有不跟随AMD的新规定,而是一般社群和媒体没有掌握AMD AM5 SVI3设计的SVI3电压与SOCKET SENSE电压之间的分别。 退一步说,也是AMD并没有清晰地指出所谓SOC电压上限1.3V,到底是指SOCKET SENSE电压还是SVI3电压,以致引起不必要的惊慌。

为生活我可以忍,但为了流量四处猎巫就不行! AMD AM5 烧CPU 事件造成最大的伤害就是社群与厂商之间的互信,这次事件中没有任何一方可以独善其身,所有人都输了。
