华硕为记念30周年而推出ROG MATRIX PLATINUM RTX 5090顶级非公显卡，据说MSRP为3999 USD，限量发售。 近日德国HARDWARELUXX论坛有人抢先开箱（链接），论坛网友lucky-luke更称出3209GRAMS之重，似乎比ROGASTRAL多重200克。 所以，笔者认为，3999 USD背后的定价公式，就是3200G+800W哈哈哈。
虽然笔者只买得起800W的部份，可是两大超频社群的RTX 5090用户在同一时间集体暴动!! OVERCLOCK.NET 与 HARDWARELUXX 的玩家们瞬间嗨翻，因为该用户已把 VBIOS 上传至 TECHPOWERUP BIOS COLLECTION，让所有人公开下载 （链接）。 而更重要的是，似乎各家品牌的 RTX 5090 都能刷这版 MATRIX 800W VBIOS！！
笔者一直很感兴趣的地方，就是这张卡的800W在双输入时会怎么分配，从而猜想为何ROGASTRAL BTF不支持两边输入的模式。
ROG MATRIX PLATINUM RTX 5090 的 800W VBIOS 来了
刷 VBIOS 可能导致硬件损坏、保固失效，各位不要乱来！
在 OVERCLOCK.NET 的RTX 5090集中讨论贴文中，有人成功把自己的技嘉AORUS XTREME WATERFOCE刷成ROG MATRIX（链接），其他玩家相继确认800WPOWERLIMIT在单16PIN非公上也能正常生效。

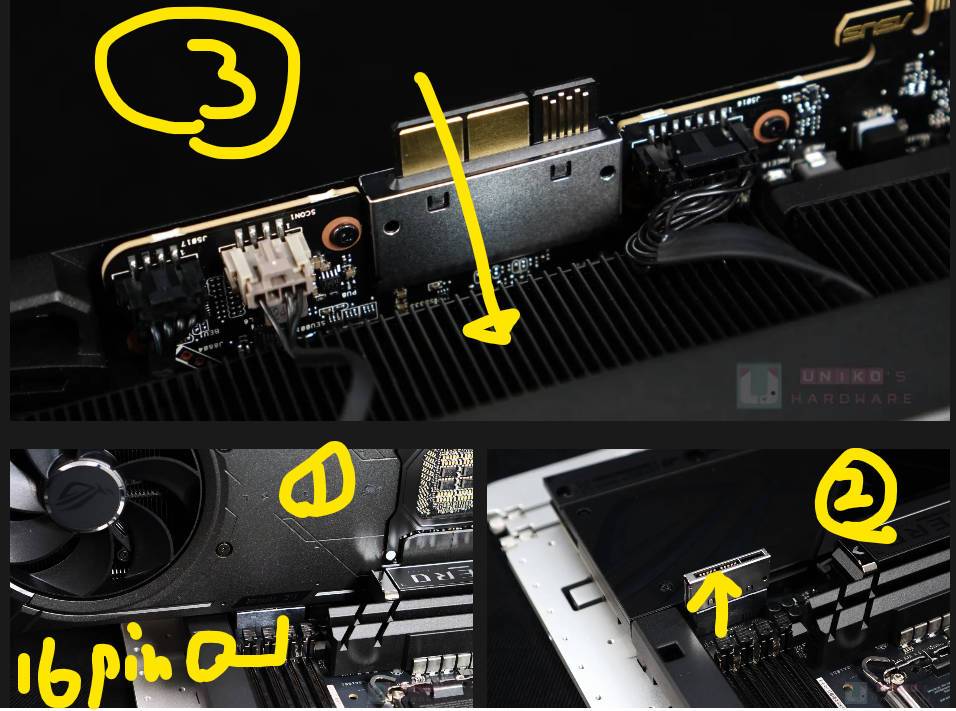

有什么卡可以刷，笔者这边就不列出来了。 毕竟一般用户也不容易分辨说法真伪，而且 800W 的散热压力非同小可，更别说 16PIN 本身的风险。 ROG MATRIX PLATINUM的800W，原意是专门给ADVANCED BFT主板的用户享用，不过似乎由于显示卡上的16PIN与GC_HPWR共享同一12V POWER PLANE，这800W的 VBIOS变相在其他没有GC_HPWR的显示卡上解锁原定600W的上限。 目前已有一些回报指出，部份型号不兼容于此ROG MATRIX PLATINUM 800W VBIOS，刷入后卡43。

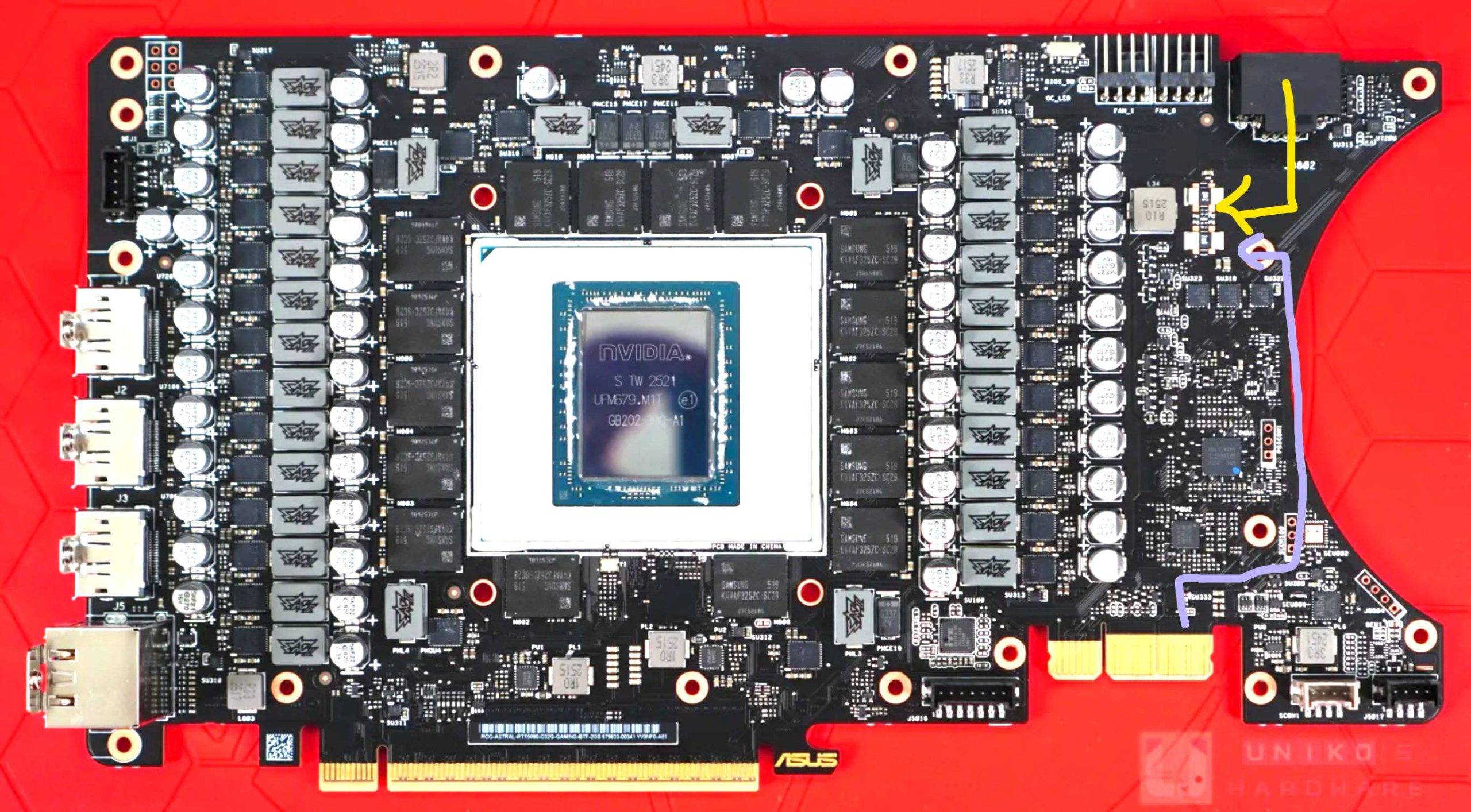

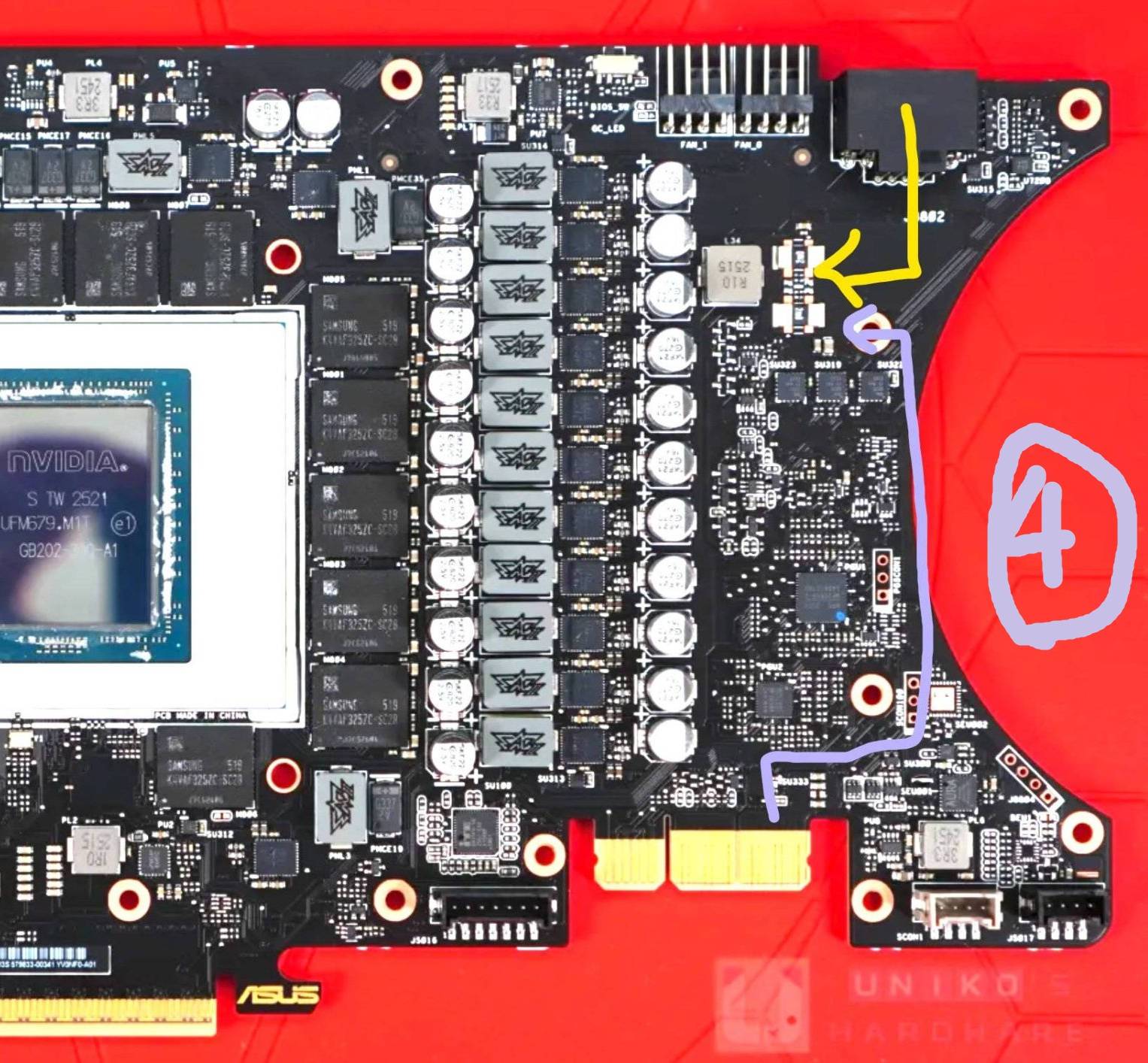

下图为 ROG ASTRAL BTF。 笔者猜测MATRIX PCB变化不大，由于12V的输入电感和电流检测电阻同样只有一组，所以在上的16PIN与在下的GC_HPWR，同样经由同一组12V输入电路，再通往各主要供电模组。 因此，这在其他非公 RTX 5090 上，变相解锁 16PIN 800W。
关于华硕自家RTX 5090非公家族的有趣变化，这部份留给下一篇文章。 这边想说的是，该HARDWARELUXX用户刚好有设备测量两组16PIN的输入电流，所以关于800W总功率的分配，到底是50/50平分，还是有所偏差？

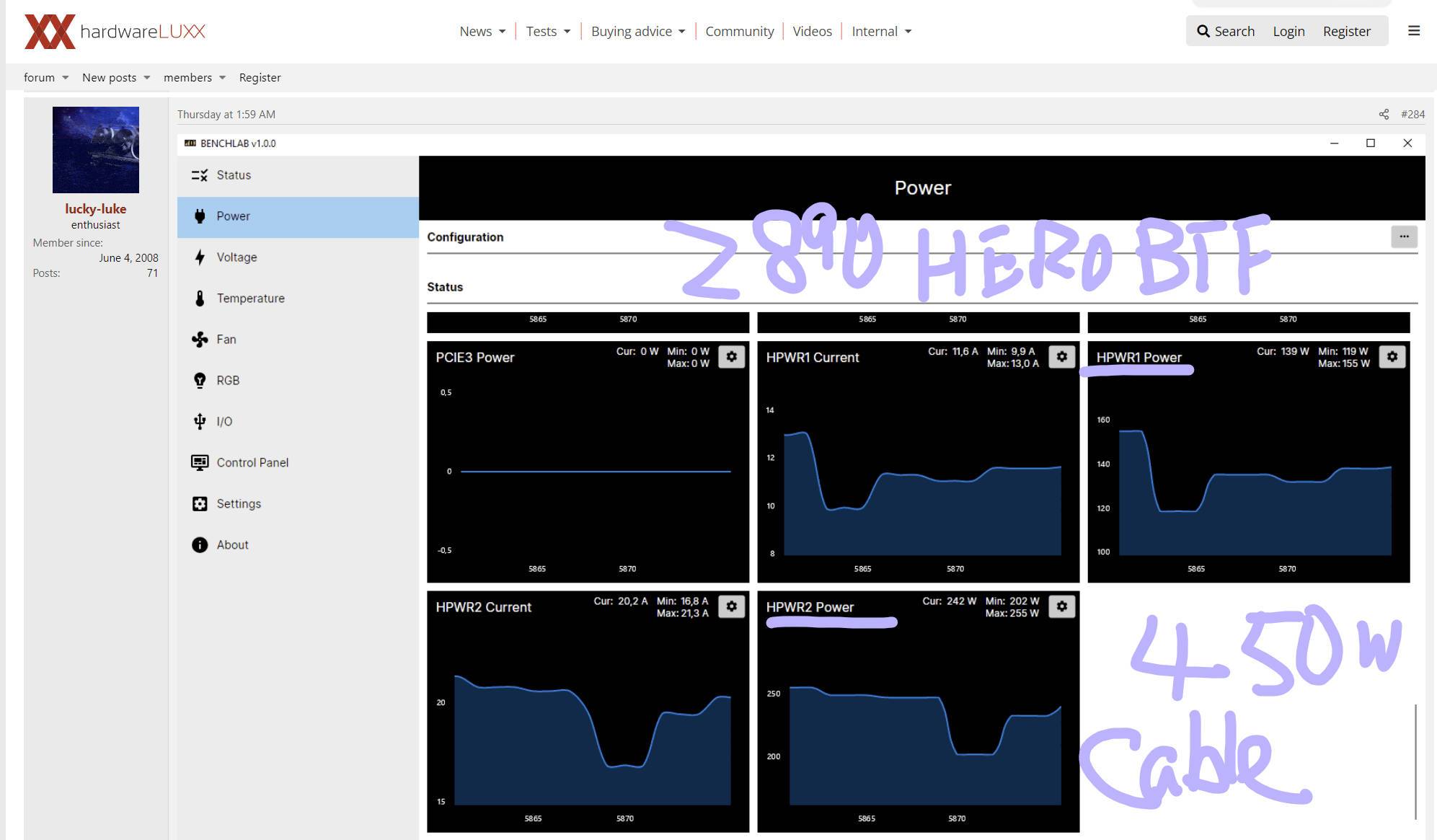

首先用户lucky-luke吓大家一跳（链接），因为其ROGZ890 HERO BTF的平台竟测量出显卡总功率只有450W。 该用户后来切换至ROG X870E HERO BTF平台上也得出相约结果，最后发现原来是其中的16PIN线材的4PIN（SIDEBAND SIGNAL）有所松脱，导致锁定为450W。
不过从中我们也可以看到两边输入的分配，450W 的总功率中约为六四分。
重新弄好设置后，800W 的总功率目标原来还是差了一点点 （链接）。 HPWR2 应该就是显卡上的 16PIN，而 HPWR1 是主板 ROG X870E HERO BTF 上的 16PIN。 两者占比接近七三，以 762W 总功率来看分别是 67% 33%。 这让一众超频玩家感到震惊，因为大家都期待是50%50%的呈现。

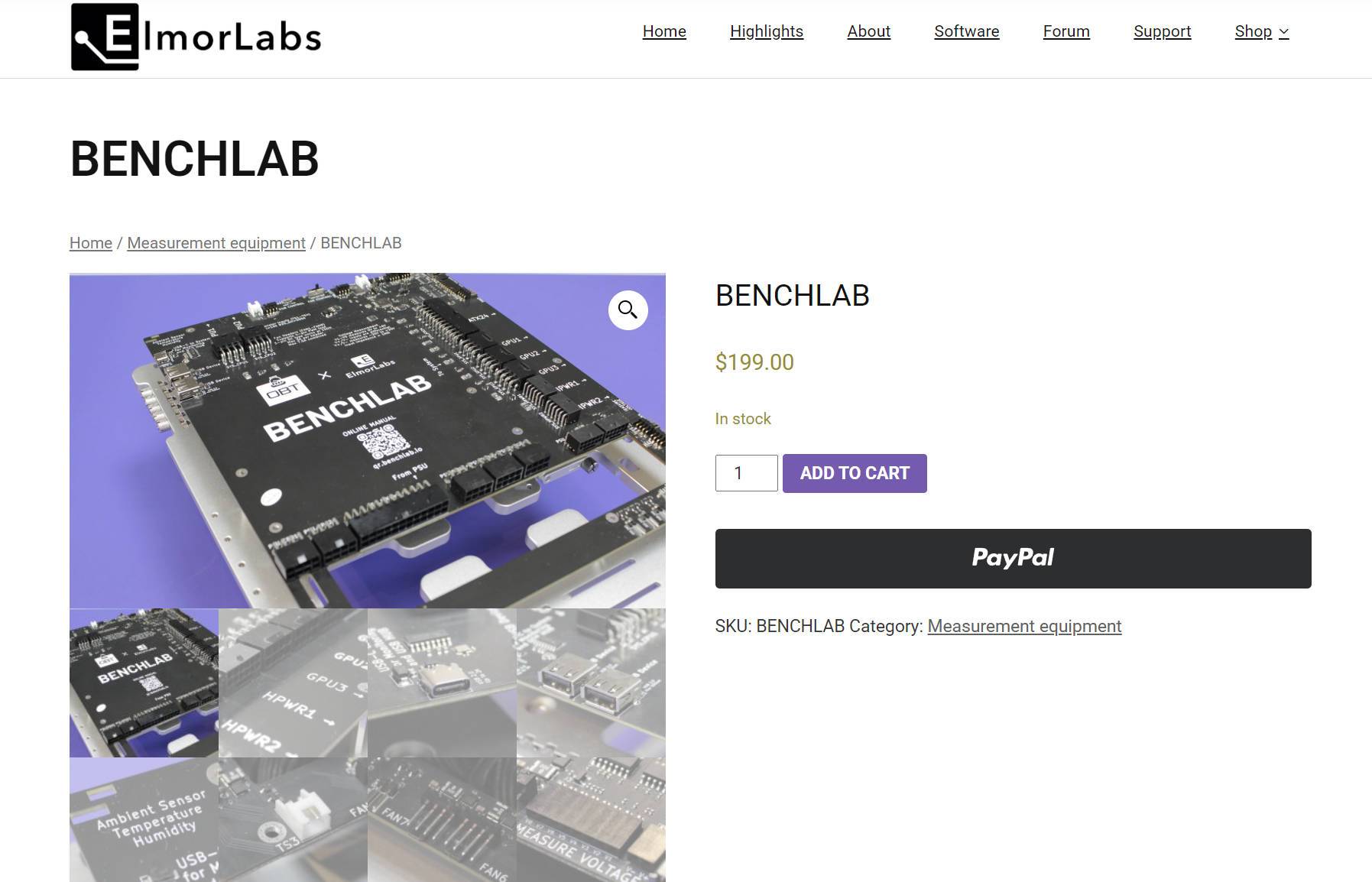

笔者的看法是两边有差是合理的，但接近七三偏移的确好像多了一点。 笔者认为，首先是该用户的平台，特别是测量电流 / 功率的设备，已带来一定影响。 BENCHLAB （链接） 是一款不简单的 BENCH TABLE，因为这块板还真的是一块 PCB，上面更有测量各接头输入的功能。 这是说，电供的 16PIN 线材要先接到 BENCHLAB 板子，再加一根 16PIN 线材由 BENCHLAB 引出接到显卡上。 这途中因为多重转接，导致阻抗有变化，也是可以预料。
另外，线材方面也很重要，也许该用户所使用的两组 16PIN 线材并非同一款，所以或多或少驱使最终功率分布由六四变为七三。
另一边的走线，就是电供16PIN线材至BENCHLAB，然后再加一根16PIN线材由BENCHLAB接至主板的16PIN。 ADVANCED BTF 主板此时再经自己的PCB把16PIN转为GC_HPWR插座。 最后是显卡本体的 GC_HPWR也还有一道转接（新一代GC_HPWR内缩+可移除设计=转接）。 最最最后，是依ROGASTRAL BTF上的设计推测，GC_HPWR与12V电感及电流检测电阻的距离显然远于16PIN与12V电路的距离。
据了解，如果是由电供直接供电至显卡上的 16PIN 和主板上的 16PIN，在线材为同款的情况下，两者占比应该还是会靠近五五。 另外，该用户的测试也可看到，似乎不是每一张ROG MATRIX PLATINUM RTX 5090核心都能吃满800W，可能就卡在750W。
这是一个很有趣的测试，一方面这引证华硕虽然敢分割开 16PIN 的 6 路 12V，但最终还是没有把 GC_HPWR 与 16PIN 两边的输入，分切为两路 12V POWER PLANE 各负责一半供电模块。 同一 12V POWER PLANE 连接所有供电模块的做法，似乎是上有旨意，不可违背。
ROG MATRIX PLATINUM RTX 5090的800W狂暴模式，还是有效降低16PIN的风险，510W比一般吃满575W还是相对安全一点。 从第一次测量失败的450W案例来看，也许ROGASTRAL BTF 600W的设计更能受惠于六四比的双输入比例，变相可再压低16PIN的负载。
至于论坛上的华硕RTX 5090内战，笔者另文所述，也是非常有趣！
现在回想，虽然华硕只预备一千张 ROG MATRIX PLATINUM，可是一众玩家纷纷刷入 MATRIX VBIOS，也算是全球超频社群共同庆祝华硕 30TH，美事一桩！ 关于这 800W VBIOS 本身，这是公开版的 VBIOS，故不属于任何流出，也应该不含任何 XOC 解锁设置。
最后笔者不禁想说：我也好想亲自恭喜华硕 30TH 嗚嗚嗚 （〒〈〒）
