维修师傅以实测告诉你，质量不佳的电源供应器模块线可能导致SSD异常

Expreview超能网 • • 投稿
维修师傅以实测告诉你，质量不佳的电源供应器模块线可能导致SSD异常

使用某些非原厂的电供线材时，有可能导致SSD运作不正常？ BILIBILI 网站上的 “东辰小电脑” 频道，主要分享维修电供的过程。 在 “电源用没有3.3v电压反馈的模组线对3.3v电压的影响” 的视频里，师傅详细展示缺失 SENSE PIN 可能导致 SSD 因为不能获得足够的 3.3V 而出现故障。

电源供应器模块线质量好坏很重要

3.3V SENSE PIN 不好看但很有用

东辰小电脑 这次接到的维修个案，事主怀疑其电供 （ENHANCE 1000W GOLD） 的 3.3V 电路出现故障，导致部份 SSD 出现卡死的问题。 师傅首先测试该电供在空载时的3.3V电路的实际输出，是3.3878V，其他电路（12V、5V）都非常稳定，没有异常。

维修师傅以实测告诉你，质量不佳的电源供应器模块线可能导致SSD异常

当师傅增加3.3V电路的负载时，在10A的水平下，该电供的3.3V电路还是输出 ~3.3062V，也没有触发保护断电，所以师傅判定这电供在输出3.3V电路的部份没有问题。

维修师傅以实测告诉你，质量不佳的电源供应器模块线可能导致SSD异常

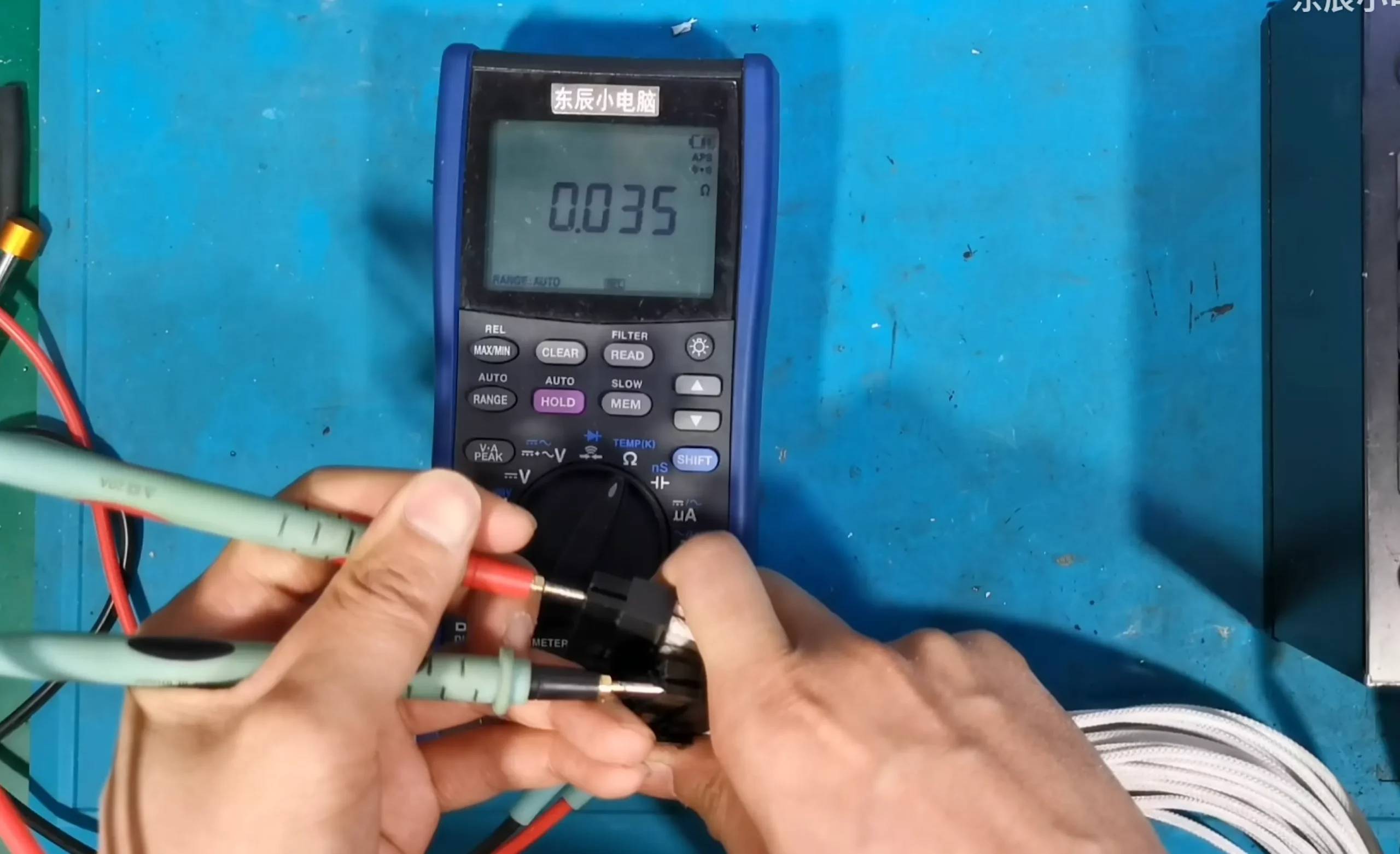

可是测试末端的电压 （实际电压） 时，情况大不同。 当师傅把该电供接到电脑上的时候，再跑一些负载测试，便发现从 24-PIN 量测到的 3.3V 电路实际电压只剩 ~3.24V （电供本体正在输出 ~3.38V），认定电供线材的降压程度太大，达 ~0.15V。

维修师傅以实测告诉你，质量不佳的电源供应器模块线可能导致SSD异常

最后师傅判定是电源的线材因为不是原厂线材而是模组线，且该模组线的 24-PIN 欠缺 SENSE WIRE 电压回馈功能，所以当负载提高时，电供本体无法得知线材的降压程度，也就无法自动调节电供本体的输出程度以抵销降压。 3.3V 电路最终只有 ~3.0V，对于一些吃重 3.3V 电路的 SSD 来说，自然影响这种 SSD 的正常运作。

维修师傅以实测告诉你，质量不佳的电源供应器模块线可能导致SSD异常

一些模块线往往为了美观，而弃用 SENSE WIRE （较幼小）。 如果模组线本身的降压幅度过大，电供也无法知道。 劣质线材的电阻，加上接头连接的电阻，可出现巨大的压降，导致主板/ SSD 无法获得足够的电压。

想学习更多关于电供的知识，又不想看书 / 文章，可选择看维修视频！

维修师傅以实测告诉你，质量不佳的电源供应器模块线可能导致SSD异常
