自带屏幕的积木风扇 | LIAN LI UNI FAN TL LCD 120 WHITE

在2021年LIAN LI推出了以卡扣式串接为设计概念的UNI FAN SL系列风扇，由于拼接模式与积木极其相似，因此也被大家称之为积木风扇，而这样的设计为玩家带来更舒服、方便、快速的组装体验，因此获得许多好评，在近一两代的SL、AL系列积木风扇主要是针对扇框的RGB灯条以及增加风扇厚度来获得更好的灯效连贯性与散热效果; 2023年LIAN LI推出了针对高效能版本的P28系列，提供给喜欢无光风扇的玩家多了一个选择，而LIAN LI对于积木风扇的更新更不止于此，在2023的COMPUTEX上，他们展示了全世界首款搭载LCD屏幕的风扇，并于2023的年末正式上市，也是本次要来开箱的：LIAN LI UNI FAN TL LCD 120 WHITE。

=====开箱=====
这次LIAN LI针对TL系列风扇推出了两种型号，分别是高效能版本的TL以及搭载了LCD屏幕的TL LCD，除了型号以外，LIAN LI更是针对颜色、大小、正反扇叶版本一次大全套全部推出，能让想组装的玩家可以针对自己的机壳去选择相对应的款式~
由于这次会搭配他们一起新上市的O11D EVO RGB机壳一起组装，所以我这次申请到了6颗反向扇叶与4颗正向扇叶，分别为下面与侧面进风，上面与后方排风用; 这边先跪地感谢这次LIAN LI的大力支持与协助。

先从正向版本的包装开始，目前LCD正向扇叶尚未上市3颗包装版本，所以如果要买的话，需要额外购买专属控制器; TL LCD的外盒正面设计与前几代差异不大，中间有印上风扇的侧面形象图，底下有UNI FAN TL LCD 120 RGB型号字样以及颜色的标记，保固部分提供3年。

背面则有风扇的规格表、内容物与所有特色说明，特色部分包含：
1.搭载1.6寸、分辨率400×400的LCD屏幕
2.支持GIF、MP4、JPG或PNG文件
3.风流与噪音有经过优化
4.通过L-Connect3设置LIAN LI独家的连贯

5.FDB轴承提供稳定性、耐用性与使用寿命
6.框架周围的放大无限镜带有更长的光导，让灯效更有连贯性
7.具有两个灯效自定义区，可增加灯效自订性
8. UNI FAN的串接系统可简化线材管理
9.扇框的LED与转速可与TL一般版本共享
10.可通过L-Connect 3进行完整的控制

侧面放上3颗TL LCD风扇串接起来并加上LIAN LI外包设计的连贯GIF图的形象图，下方放上UNI FAN的串接系统可简化线材管理的标语。

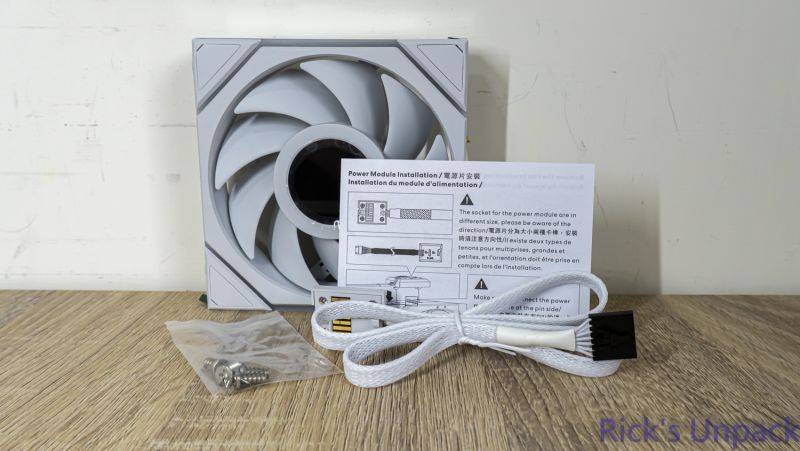

单颗包装的内容物包含风扇、螺丝4颗、传输线一条以及一张安装说明纸。

接下来是反向扇叶版本，而反向扇叶版本有提供3颗包装的，因此里面也有内附一颗控制器; 正面印上了3颗反向扇叶串接的形象图，颜色部份一样是白色的。

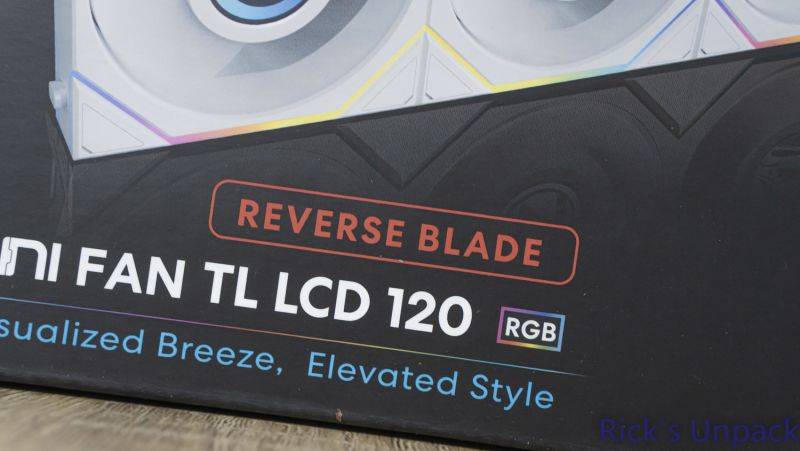

在型号正上方有多加上红色的REVERSE BLADE字样，以此来标示为反向扇叶，让玩家更容易辨识。

背面一样有风扇的图片、规格、内容物以及特色说明，主要跟单颗包装不同的就是多了一个TL系列风扇专属的控制器。

侧面有放上三颗风扇串接起来的长、宽、高给玩家做参考，另一面则一样针对几项特色做说明。

三颗装的内容物包含反向扇叶风扇3颗、螺丝12颗、传输线一条、控制器一个、说明纸与感谢卡。

=====配件=====
传输线这次一样采用金手指的设计，在金手指的上下两边有加上挂勾的设计，可提供更稳定的安装效果。

虽然这次TL与TL LCD共享同一种控制器，但在金属接点的设计上是全然不同的、不可共享，因此LCD版本的插头上也有标记此线为TL LCD专用。

另外线材部分也可以根据风扇组装的位置来调整出线的角度，只要把线从凹槽推出来，压到另外一边即可，非常方便。

接下来是控制器，这次控制器的限制比较多，所以会先简单看一下外观，后面会详细说明安装限制; 控制器本身还有用一个盒子装着，上面有印上TL系列专属控制器，可兼容于TL与TL LCD。

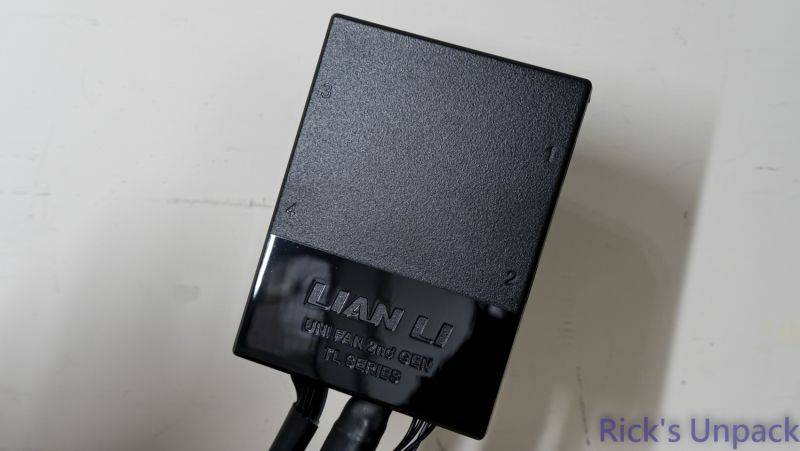

控制器正面有刻上UNI FAN 2nd GEN TL SERIES字样，并且一样有提供4个接口可使用。

控制器接口一样有3个，分别是USB 2.0 9-pin、ARGB 5V 3-pin与转速控制线各一条，这边第一个要注意的点就是这个USB 2.0 9-pin要直接插上主板底下的插口，不可使用分接线或转接线。

供电部分，因为屏幕需要更多的电量供应，原本的SATA已经无法稳定供电给有屏幕的风扇，因此改成PCIE 6-pin插口。

接下来就来说明几个TL控制器的安装要点跟限制条件：
1.USB 9-pin请直接连接到主板，勿使用分接线
2.单个接口最多可接10颗TL一般版本风扇或是3颗TL LCD风扇
3.一个控制器最高支持16颗TL系列风扇（TL LCD最多只能接7个、可以自由搭配7+9或6+10… 等）
4.由于硬件的设计限制，控制器的编号1插口无法给TL LCD使用
5.一个系统最多不要装上超过12把TL LCD风扇，以免供电、讯号强度不足

===== LIAN LI UNI FAN TL LCD 120 WHITE=====
先放上正向扇叶的相关规格：
风扇尺寸：124 * 120 * 28 mm
风扇转速：0、350 – 1900 RPM
最大风量：62 CFM
最大风压：2.9 mm H2O
最大噪音：27 dBA
轴承：FDB
扇叶材质：PA66/PBT

===== LIAN LI UNI FAN TL LCD 120 WHITE REVERSE=====
由于这次开箱的正向与反向扇叶都是TL LCD 120白色版本，所以我先一起上风扇相关数据，下方再针对设计做介绍与分享~~
风扇尺寸：124 * 120 * 28 mm
风扇转速：0、350 – 1900 RPM
最大风量：54.3 CFM
最大风压：2.83 mm H2O
最大噪音：31 dBA
轴承：FDB
扇叶材质：PA66/PBT

另外因为这次TL LCD中间搭载了一块屏幕，所以在轴承的设计上也与TL有很大的不同，下方放上官网的结构爆炸图给大家参考，以这样的设计来达到中间屏幕不会旋转。

放上两种扇叶的外型比较，主要就是扇叶方向不同，而屏幕规格则如下
屏幕大小：1.6寸
屏幕亮度：500 nits
色彩：SRGB-24 bits
分辨率：400*400
类型：IPS显示

接下来就针对风扇本身的设计来介绍，风扇背面中间轴承处有印上LIAN LI的LOGO以及UNI FAN TL LCD型号字样。

扇叶部分TL LCD用的是PBT不透光材质，并且为9个扇叶的设计。

虽然风扇本身厚度有28 mm，但LIAN LI在周围角落的螺丝孔区一样有额外挖孔的设计，让他维持25 mm的厚度，能更容易兼容于市面上所有水冷排的长螺丝，另外这次双面4个角落都还有额外多放上一片橡胶片，螺丝锁上之后可放上橡胶垫片，整体会更加美观，算是贴心小设计，加分~~

这边放上一个示意图，两个锁孔都有锁上水冷排的长螺丝，左边的加上小垫片就可以遮蔽住螺丝，整体视觉会更加美观。

两边侧面金属接点处一样为一公一母的设计，可做为风扇间的串连或是讯号线的插槽。

在卡榫区有两个突出的卡扣主要提供风扇卡扣的功能，但如果安装上水冷时卡到水冷管，也可以旋转90度就可以拆下来，非常方便。

两颗风扇的拼接方式与前几代差异不大，但是整体拼装的难易度、流畅度与我之前开箱过的SL120 V2相比滑顺很多。

在风扇的扇框也有标记扣上与拆除的对位箭头标记，方便用户安装。

扇框上下两侧一样有UNI FAN家族几乎都有的六边形框形灯条，在通电后的可通过L-CONNECT 3进行灯效设置。

另外两边的RGB灯光设计则采用广受大家好评的无限镜设计，并且将其镜面范围扩大，在灯效展示上的威力直接拉满，出厂前原厂也会贴上保护贴，防止运送途中刮伤。

除了侧面的无限镜灯效以外，这次LIAN LI针对TL系列风扇之间的灯光连贯性又做了新的强化，在角落部分从原先一边的斜线连贯变成锁孔环形灯条，整体在串接后的灯效会更加有连贯性。

先放上通电后的效果，真的非常好看~~

=====LIAN LI L-CONNECT 3=====
接下来介绍L-CONNECT 3里面的设置接口，这次LAIN LI一样针对TL系列风扇额外设计一个独立的区块来进行风扇转速与灯光的效果设置;
在TL Fan Utility接口会显示软体读取到的所有TL控制器，并且显示所有插口是否有连接上TL系列风扇与数量，也同步显示转速与灯效的种类。

在下方的Fan Profile可以选择风扇转速模式，原厂预设提供Quiet、Standard、High、Full 4种模式可以直接套用，也有额外提供4组custom可以自行设置与选择，转速曲线设置稍后会说明。

在Lighting Effects里面则可以设置风扇上下两侧的扇框与无限镜的灯光效果，这次LIAN LI针对TL系列风扇的RGB也有增加新模式，就是上下两边可以分开成不同的灯光效果，而更改方式是在选择灯效左边有一个上下括号的图标，点开就可以分开设置两侧灯条的灯效，可玩性非常丰富;
而灯效部分LIAN LI也提供了非常多的效果可以选择，当然亮度与速度也都可以调整。

设置完灯效种类之后，如果有接多个控制器，可以选择Apply to More，就可以一次将所有风扇灯效同步化，非常方便。

再来就是这次TL LCD风扇的最大亮点：轴承处的屏幕显示，目前TL LCD风扇的屏幕效果有支持 JPG/PNG、GIF、MP4、Sensor、Animation这5种模式，而原厂默认为LIAN LI的LOGO。

在硬件侦测的设置中，可以查看CPU、GPU的温度与附载还有风扇的转速; 另外也有提供不同种显示风格给玩家自行选择。

放上使用不同种效果的图片给大家参考。

在Animation里面是LIAN LI外包请专业的团队来设计的连贯动图，以3颗TL LCD串接风扇的屏幕为基底做一个有连贯性的动图，但由于3个屏幕拼接起来会是一个长条状的形式，所以动图的设计也是长条状的; 除了选择样式之外，也可以去选你的风扇是3颗垂直的或是水平的。

一样放上其中一个动画效果的图片。

接下来就是转速的设置，在TL Fan Profile可以选择设置风扇的转速曲线，虽然LIAN LI原厂有提供预设的4种模式，但一样都可以做调整，设置好之后一样按Apply储存; 下方的Start/Stop则是是否要开启停转功能，在一定的温度下风扇会智能停转。

最后的Settings区可以查看L-connect 3与TL控制器、TL LCD的固件版本。

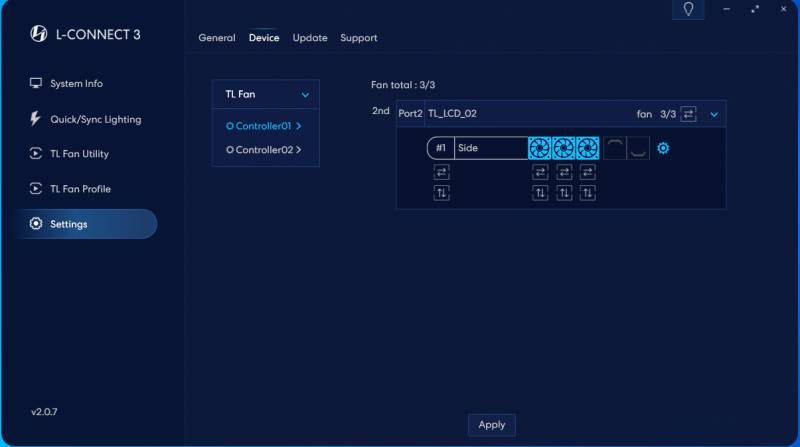

而在Device区可以设置控制器上串接的风扇数量与名称定义，让自己能够更快速方便的知道目前设置的是哪区块的风扇。

在总结前也放上TL LCD屏幕风扇的各种RGB灯效演示视频以及一小段的整机满转速的噪音收音测试，不过噪音测试因为包含麦克风本身的底噪，所以仅供参考; 整体在满转速的情况下，我觉得声音还算是可接受，毕竟整台装了10颗外加水冷本身的3颗，我觉得算很不错了。
网址：https://youtu.be/8zpaQmrz_Iw

=====总结=====

以上是LIAN LI UNI FAN TL LCD 120 WHITE正向与反向扇叶的开箱与测试拉~~
这次LIAN LI推出的TL LCD屏幕风扇算是又再次震撼了PC DIY圈的玩家对风扇的定义，就在当大家以为RGB是风扇可玩性上的终点时，LIAN LI直接无情的塞了一块屏幕在上面，而除了加上屏幕之外，在灯条的连贯性上也达到了更完美的境界，真的非常非常漂亮~
在安装上，要注意的就是单颗控制器最高只能一口气支持7颗TL LCD风扇，所以如果是像笔者一样装了10颗就需要额外装第二颗控制器; 而这样的影响就是会直接占用掉主板下方原生的2个USB插槽，如果是还需要装有屏幕的水冷，就会没有插槽可用，这样就需要额外用LIAN LI自家推出的分接线来安装。
但这样的产品有优点当然相对也会有缺点，那就是他的供电规模需要更高的要求，传统的两条SATA是无法满足这样的功耗，因此这次控制器的供电接口也升级到了一个PCIE 6-pin的规格，而这样的设计随之影响的就是在显卡供电上势必要额外拉一条线给控制器，如果是使用3080这类需要3个8-pin的显卡，在走线上就要有所取舍，但如果是使用新规接口的40卡或是只需要2个8-pin以下的显卡相对影响就比较低;
另外就是搭载了屏幕的风扇在价格上也提高了不少，对于一般玩家来说不是一个能轻易负担的价格，毕竟一组3颗包装的价格就直逼这次一起开箱的O11D EVO RGB了，是否需要像笔者这次一样装10颗TL LCD风扇真的就要看消费者的口袋深度了~~
最后也放上装上所有TL LCD风扇在O11D EVO RGB上的效果，真的很震撼，也很好看~
