板载 5 M.2！ ROG MAXIMUS Z790 DARK HERO 开箱测试 / Wi-Fi 7， TB4， DIMM Flex

第 14 代 Intel Core 更新没什么太大诚意，采用相同 LGA 1700 脚位让 Intel 600、700 系列主板也都能沿用。 但各家板厂还是规划了不少板子更新，华硕ROG端出ROG MAXIMUS Z790 DARK HERO，换上新造型搭配POLYMO LIGHTING，一样的20相90A供电、USB-C 20Gbps 60W前置快充、Thunderbolt 4等规格，这代板载支持5个M.2与PCIe 5.0 SSD算是一大亮点，当然Wi-Fi 7也是不小的更新重点， 除此之外 DIMM Flex、Q Antenna 等新功能也在这代板子中登场。

规格
尺寸：ATX（30.5cm x 24.4cm）
处理器支持：第 12、13、14 代 Intel Core、Pentium Gold 与 Celeron
处理器脚位：Intel LGA 1700
CPU 供电相：Teamed 20+1 相 90A Power Stage
芯片组：Intel Z790
BIOS：1 x 256Mb ROM、UEFI AMI
内存：4 x DIMM， MAX 192GB， DDR5 8000+（OC）/5600 MHz
显示输出：HDMI 2.1、2 x Thunderbolt 4 Type-C（DisplayPort 1.4 内显输出）
Thunderbolt：2 x Thunderbolt 4 Type-C（PCIe、USB）
扩充插槽：2 x PCIe 5.0 x16（x16， x8/x8）、1 x PCIe 4.0 x4
存储端口：4 x SATA 6Gb/s、M.2_1 CPU PCIe 5.0 x4、M.2_2 CPU PCIe 4.0 x4、M.2_3 PCIe 4.0 x4、M.2_4 PCIe 4.0 x4、M.2_5 PCIe 4.0 x4
网络：Intel I226-V 2.5GbE、ASUS LANGuard
无线：Intel BE200 802.11be Wi-Fi 7 2×2、BT 5.2
音频：ROG SupremeFX 7.1 ALC4082、ESS ES9218 QUAD DAC
USB端口：1 x USB 20Gbps Type C（PD 3.0 / QC 4.0 / DC 5/9/15/20V/3A 60W 快充、前置扩充）、2 x Thunderbolt 4 Type C、6 x USB 10Gbps、8 x USB 5Gbps（4 个需扩充）4 x USB 2.0（4 个需扩充）
RGB：3 x ARGB 4-1pin、1 x RGB

FAN：1 x 4-pin CPU、1 x 4-pin CPU OPT、1 x 4-pin AIO Pump、4 x 4-pin Chassis、1 x W_PUMP+、1 x 2-pin Water In、1 x 2-pin Water Out、1 x 3-pin Water Flow

ROG MAXIMUS Z790 DARK HERO 开箱 / 5 M.2 PCIe 5.0 SSD 与 Wi-Fi 7 更新重点

依照惯例上述规格表标示红字的是ROG MAXIMUS Z790 DARK HERO特别版与一般版ROG MAXIMUS Z790 HERO的规格就差一点点。 毕竟这代处理器没升级，当然芯片组也没有任何改变的情况下，板厂也只能想尽办法多挤点功能在新的板子当中。

ROG MAXIMUS Z790 DARK HERO规格升级重点莫过于，板载5个M.2并支持PCIe 5.0SS，此外SATA降为4个、并稍微调整PCIe与M.2插槽的配置与布线; 此外，Wi-Fi 7 802.11be 三频无线网络升级更是一大重点，并采用新设计的Q Antenna天线，让主板连接天线更方便。

Z790 DARK HERO支持第12、13、14代Intel Core处理器，采用Teamed 20+1相90A Power Stage供电设计，提供4 DIMM DDR5内存、最大192GB容量; 内显输出 HDMI 2.1（4K60Hz）与 2 个 Thunderbolt 4 Type C 支持 DisplayPort 1.4 影像输出、40Gbps 高速外接等功能。

主板上的 2 根 PCIe 5.0 x16 插槽，支持单卡 x16、双卡 x8/x8 切换; 只不过板载M2_1 共享 CPU 的 PCIe 5.0 x16 带宽，也就是说当 M2_1 安装 SSD 之后，显卡只能使用 PCIe 5.0 x8、另一个 PCIe 插槽则会被关闭，因为 CPU 不支持 x4/x4 通道分配。

总之板子储存扩充提供5个M.2扩充1个PCIe 5.0 x4、其余4个都是PCIe 4.0 x4的规格，但是SATA端口数量降至4个; 网络则是Intel 2.5GbE与Intel 802.11be Wi-Fi 7无线网络; 音效则是ROG SupremeFX 7.1 ALC4082音效芯片搭配ESS ES9218QUAD DAC。

主板USB总共可达21个，包含2个Thunderbolt 4 Type C以及前置USB-C 20Gbps，支持PD 3.0与QC 4.0快充功能，可输出DC 5/9/15/20V、3A、60W，让机壳前面板也能替移动设备进行快速充电。

↑ ROG MAXIMUS Z790 DARK HERO 外包装。

↑ 外盒背面则只剩下文字视觉，以往的规格表、特色功能则不见了。

ROG MAXIMUS Z790 DARK HERO 与原版外观维持着一样的黑色、低调设计，同样保有I/O外壳上大片的POLYMO LIGHTING 灯效，而主板第一根 M.2 散热片也提升高度增加散热效果; 也因为板载5个M.2的关系，第二根PCIe的位置也有调整，并且让M.2与PCH使用同一块散热片。

↑ ROG MAXIMUS Z790 DARK HERO 外观。

↑ 同样具备 DARK HERO 金属背版。

主板的 4 DIMM DDR5 内存插槽，采用单边固定的卡扣、内存中间则有金属卡扣强化，并在电路板上标示以最外两根为优先使用，这区也有着Debug Code与Debug LED灯号，以及CPU_FAN/OPT、AIO_PUMP与ARGB 3pin等连接插座。

同样有着裸测用的电源开关、Retry按钮与Flex Key：可通过BIOS指定Flex Key功能，默认为Restart也可切换成一键进BIOS的功能。 此外，假使未安装内存或内存安装不正确时，主板连接 24-pin 后 Debug LED 灯号的 DRAM 灯会恒亮，提醒玩家内存未正确安装。

至于ATX 24pin的左手边，则有设计给前置USB-C 20Gbps的额外PCIe 8-pin供电插座，若没有额外供电下前置USB-C仅27W最高充电瓦数，而当接上电源供电后，可支持PD 3.0 /QC 4.0 / DC 5/9/15/20V/3A 60W的快充功能。

↑ DDR5、ATX 24-Pin、CPU FAN、USB-C、前置快充供电 PCIe 8-pin。

↑ 主板通电后，未正确安装内存时 Debug LED DRAM 灯号会亮起。

Z790 DARK HERO 维持着LGA 1700脚位同时支持第12、13、14代Intel Core处理器，而周围的Teamed 20+1+2相90A供电设计下，采用热导管连接的L形VRM散热器，更叠合金属I/O外壳，大幅提升VRM被动散热的降温能力; 而 CPU 采用双 ATX12V 8pin 供电。

↑ LGA 1700、VRM 散热器。

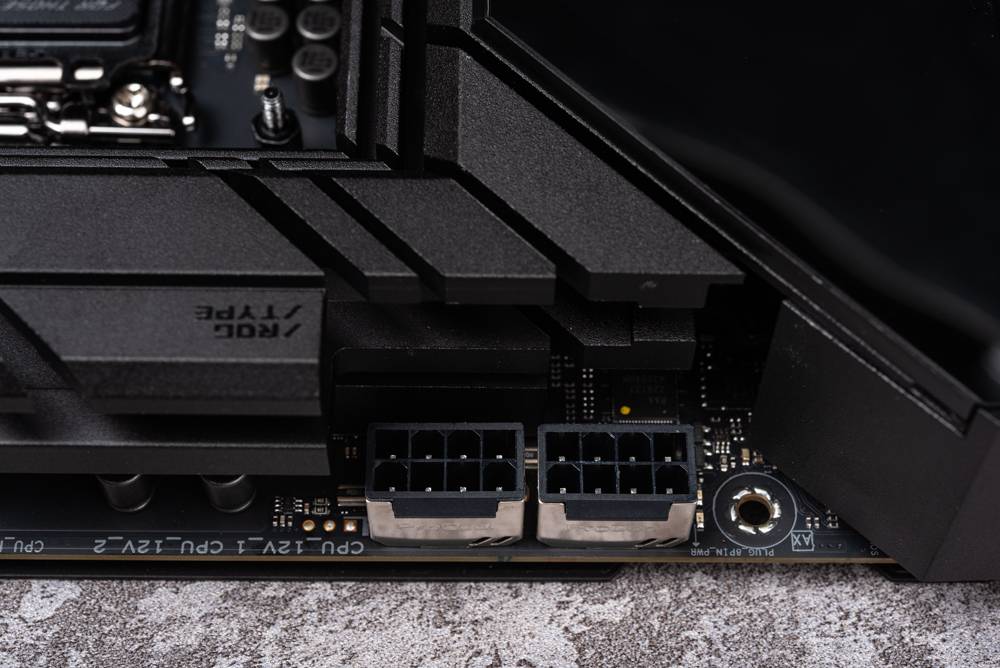

↑ CPU 双 ATX12V 8pin 供电。

主板右下角则有着4个SATA接口，以及1个前置USB 3.2 Gen 1内接扩充; 毕竟给到5个M.2的配置，也就只能牺牲SATA设备的连接数量。

↑ SATA、USB 3.2 Gen 1。

主板 PCIe 插槽的第一根与第二根 PCIEX16（G5）_1、PCIEX16（G5）_2 可支持单卡 PCIe 5.0 x16 或双卡 PCIe 5.0 x8/x8; 而第三根PCIe插槽则是PCIe 4.0 x4。 而第一根PCIe插槽采用Q-Release按钮，藉由弹簧与滑轨的组合，按下释放按钮会让卡扣往右移动，如此一来拆装显卡就更加顺手。

主板下方左至右则有：Alternative PCIe Mode switch、前音源、RGB 4pin、ARGB 3pin、FAN、USB 2.0、USB 3.0、水冷插座与前面板针脚。 Alternative PCIe Mode switch 可手动切换 PCIe 模式，默认为 Auto Gen5、切到中间 1step 是 Gen4、切到右边 2step 是 Gen3。

↑ PCIe 与 M.2 散热片。

↑ Q-Release 按钮。

这代第一根M.2插槽支持PCIe 5.0 x4 SSD，主要是共享显卡PCIe 5.0 x16的带宽。 因此当M.2_1安装 SSD 之后，第一根 PCIe 插槽只有 PCIe 5.0 x8 的带宽，而第二根 PCIe 插槽则会无法使用。 （原因是 CPU 不支持 PCIe 5.0 x8/x4/x4 的通道分配）

↑ M.2_1 支持 PCIe 5.0 SSD，并具备 M.2 Q-Latch 便利设计。

接着M.2_2一样使用CPU的PCIe 4.0 x4通道，其余的M.2_3/4/5则都使用PCH的PCIe 4.0 x4通道; 并都同样具备 M.2 Q-Latch 便利设计。

↑ M.2_2 / 3 / 4。

↑ M.2_5。

↑ M.2 与 PCH 采用一整片的散热片。

主板一体式后I/O有着Clear CMOS与BIOS FlahBack的按钮，内显输出则有HDMI 2.1与2个Thunderbolt 4 Type C（使用内显输出），以及6个USB 10Gbps（5A1C）、4个USB 5Gbps以及2.5GbE RJ-45、Wi-Fi 7 Q-Antenna 快拆天线与 3.5mm 音效输出。

↑ 主板后 I/O。

ROG MAXIMUS Z790 DARK HERO 主板用料 / 20+1 相 90A， 5 x M.2， TB4， PD 3.0 / QC 4.0

ROG MAXIMUS Z790 DARK HERO在布线与配置上略有不同，板载5 M.2的情况下有些位置必须被牺牲，而这代M.2与PCH的散热片则改为一整片方便玩家拆装，至于第一根M.2散热片也因应支持PCIe 5.0 SSD的关系所以散热片加高不少。

而主板在装甲、背板之下，也藏有不少新组件与设计上的小细节，这边就将主板拆解来跟大家分享。

↑ 金属背板亦可替 VRM 背面增加被动散热效果。

↑ 主板外观。

↑ CPU 使用 Teamed 20+1+2 相 90A Power Stage 供电，每相使用 Renesas ISL99390 SPS。

↑ Renesas ISL99390 SPS。

↑ CPU PWM 控制器 RAA229131。

↑ Intel JHL8540 Thunderbolt 4 控制芯片。

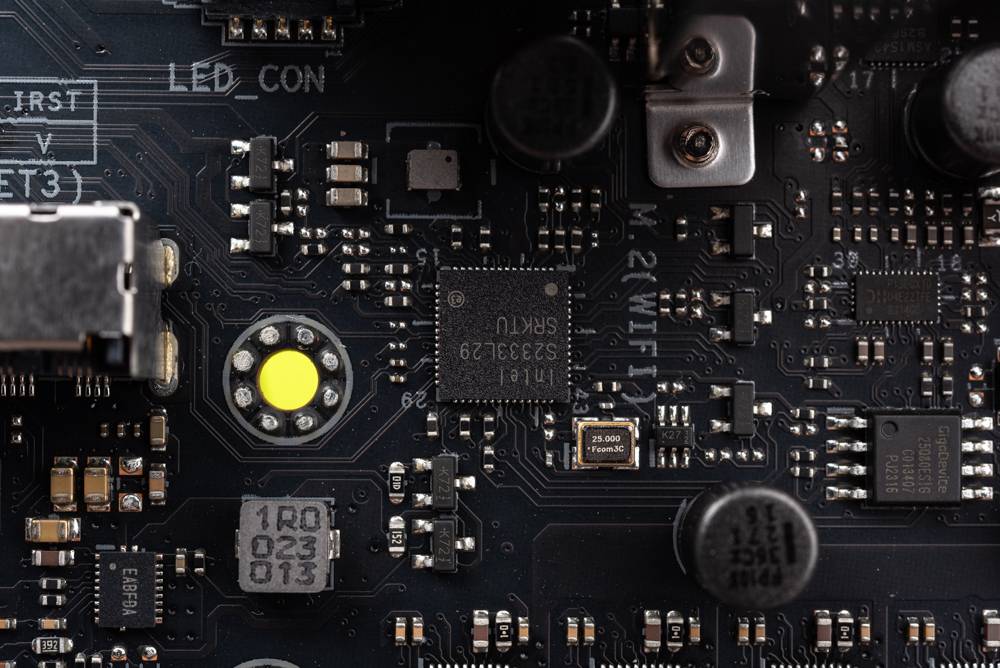

↑ Intel I226-V 2.5GbE 网络芯片，新版本比 I225 更省电。

↑ ASM1074 USB 3.0 HUB、AU6260 USB 2.0 HUB。

↑ ROG SupremeFX 7.1 ALC4082 音效芯片、ESS ES9218 QUAD DAC 与音效电容。

↑ G5 Pro Clock 时脉生成器。

↑ ROG TPU 与 Aura 芯片。

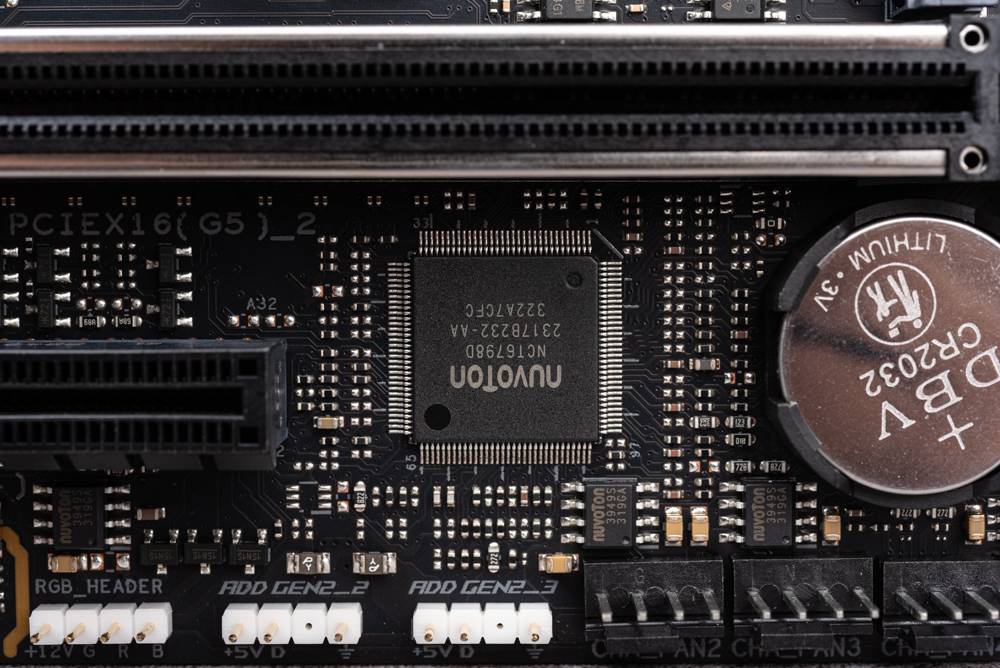

↑ NUVOTON NCT6798D 环控芯片。

↑ 前置 ASM1074 USB 3.0 HUB。

↑ Intel Z790 芯片组。

↑ 背面 6 颗 JYS13008 PCIe 5.0 Redriver 切换器。

↑ 主板散热器与装甲。

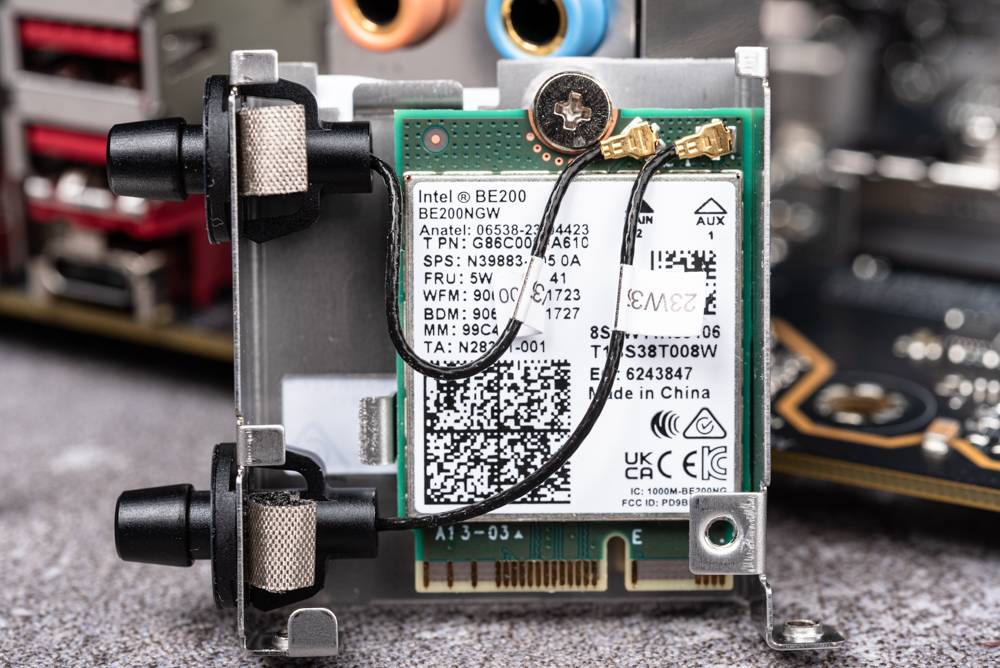

↑ Wi-Fi 7 芯片采用Intel BE200 802.11be Wi-Fi 7 2×2、BT 5.2。

ROG MAXIMUS Z790 DARK HERO 配件 / DRAM 风扇支架， Q Antenna

由于这代板子就直接支持5个M.2、PCIe 5.0 SSD，因此不像标准版有着ROG Hyper M.2扩充卡。 但基本的配件包含说明书、USB驱动随身碟、贴纸、感谢卡、ROG 钥匙环、新的Wi-Fi天线，以及SATA连接线、RGB延长线材、M.2螺丝、DRAM风扇框架。

↑ 主板配件。

只不过这代开始说明书改为更简单易懂的「快速安装手册」，第一页明确标示主板的所有插槽与名称，接着安装 CPU、DRAM、SSD、散热器、FAN、连接电源、前面板针脚、显卡等步骤说明。 但其余信息则要扫描 QR-Code 到下载中心再搜索自己的产品型号才能找到说明书。

倘若能在这本内附上产品的规格表、共享通道等注意事项，肯定能帮助新手DIY玩家更容易的组装PC。

↑ 快速安装手册。

↑ 让新手玩家更好上手。

↑ 备用的 M.2 散热片等。

↑ USB 驱动碟。

↑ 前面板针脚名称放大器。

↑ DRAM 风扇框架（不含风扇）。

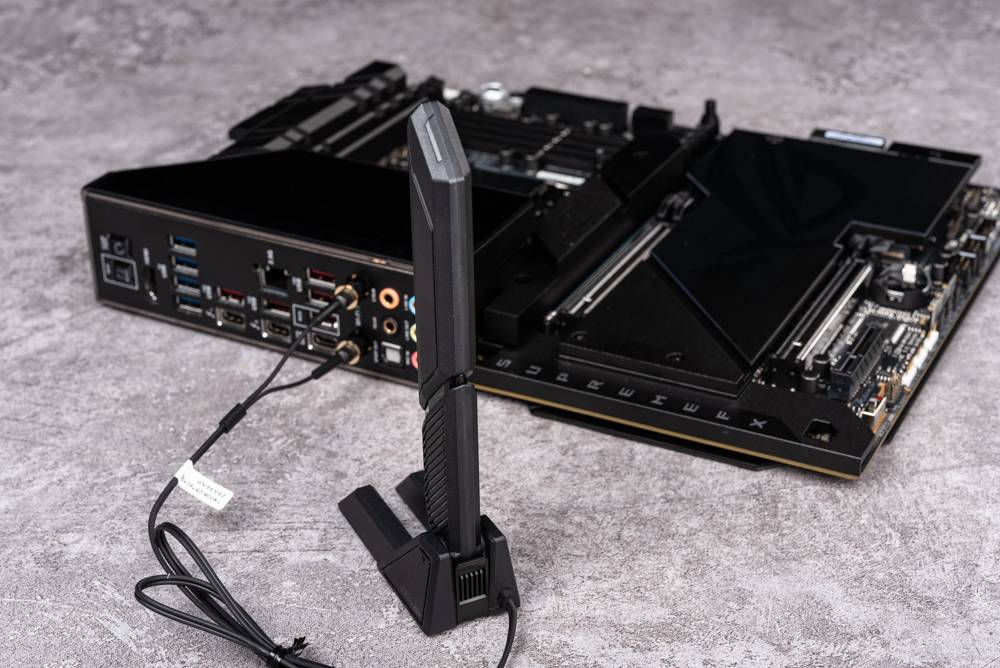

Wi-Fi 7 Q-Antenna 快拆天线，内部一样是天线只是接头改用挤压式的插头，只要把天线的扣具压入就完成固定，而且接头可以 360° 旋转，相比以前的天线更容易安装。

↑ 天线快拆接头。

↑ Wi-Fi 7 Q-Antenna 快拆天线。

ROG MAXIMUS Z790 DARK HERO BIOS 功能 / DIMM Flex 依据温度自动调

ROG MAXIMUS Z790 DARK HERO测试的BIOS版本为0502，新加入DIMM Flex功能，依据内存温度来自动调整DRAM Timing与内存时脉。 除此之外，在Extreme Tweaker当中，提供Ai Overclock Tuner可套用XMP参数，以及攸关效能的ASUS MultiCore Enhancement。

ASUS MultiCore Enhancement 默认上Auto会套用华硕优化的处理器 PL1、PL2 与电流上限等限制，设定为 Disabled 则是依据 Intel 表定规格来设定，但相对的效能会有着一段落差; 设定为Enabled之后会自动解锁PL1、PL2与电流上限，让处理器达到最高的效能表现，但若担心处理器散热不好也可设定为90°C限制点。

↑ Extreme Tweaker 当中的 ASUS MultiCore Enhancement。

↑ DIMM Flex。

↑ CPU 内部电源管理设定中，可以找到 PL1、PL2、电流上限等设定。

Z790 DARK HERO 同样具备AI超频功能，i9-14900K预测93 SP、散热器179 pts的情况下，全核心5.7GHz、五核心5.8GHz、三核心6GHz的P-core超频设定; 而E-core则是全核4.4GHz、五核心4.6GHz、三核心4.6GHz; 并针对不同核心设定最高 Turbo 上限，确保处理器能发挥最强悍的效能。

↑ AI 超频。

↑ 电压设定。

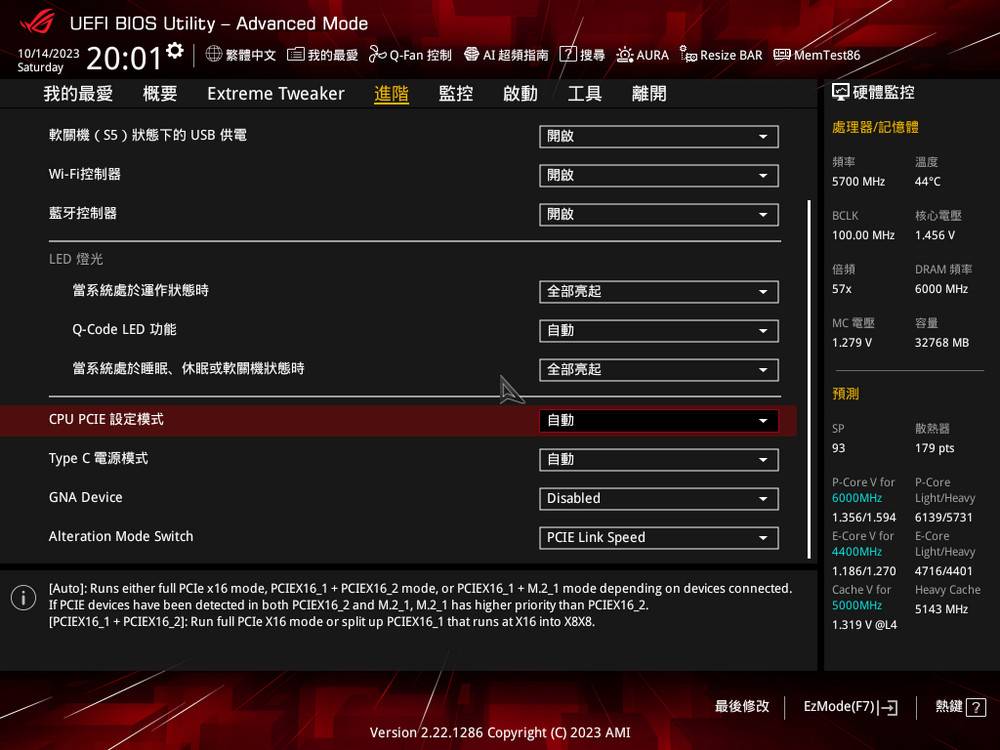

进阶设定则包含更多处理器、平台的设定项目，像是 PCI 子系统中的 Resize BAR、USB、Thunderbolt、NVMe 等设定信息; 内建装置设定中，则可针对板载的功能进行个别设定，也包含LED灯光、Q-Code LED以及关机时是否亮灯等设定。

↑ 进阶设定。

↑ 内建装置设定。

↑ 内建装置设定。

↑ 温度侦测。

↑ 风扇设定。

↑ 工具菜单。

ROG Armoury Crate 监控 / Aura Sync / Fan Xpert / GameFirst

软件方面 ROG 都以 Armoury Crate 集成了主板大致的功能，并提供基本的监控、Aura Sync、 Fan Xpert、GameFirst 等设置功能。 针对主板可个别设定关机后的灯效、ARGB的寻址灯珠数量、音效AI降噪、Disk Info、POLYMO LIGHTING、Sonic Studio音效与新加入的Wi-Fi Q-Antenna天线优化等功能。

↑ Armoury Crate 首页。

↑ 主板关机灯效设定。

Wi-Fi Q-Antenna 提供 Fast Check 与 Direction Finder 两功能。 Fast Check 可检测目前无线网络的信号强度，无线信号以 -dbA 为单位数值越小强度越高，软件也会用简单的文字标示信号强弱; 而Direction Finder则需要手动调整天线进行4个角度的讯号侦测，而在总结页面则会显示讯号最强的建议角度。

↑ Wi-Fi Q-Antenna。

↑ Fast Check。

↑ Direction Finder。

↑ GameFirst。

↑ FAN XPERT 4。

↑ Aura Sync 灯效同步。

↑ 主板灯效。

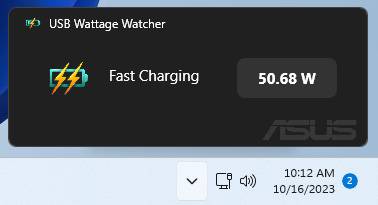

前置USB 20Gbps Type C支持PD 3.0/QC 4.0/60W快充功能，而软件安装时也会包含这个USB Wattage Watcher小工具，可以检视目前快充的瓦数，测试连接至笔记本充电可达到50.68W。

↑ USB Wattage Watcher。

ROG MAXIMUS Z790 DARK HERO 主板性能测试

效能测试方面，则使用常见的几套CPU渲染、计算机性能测试与游戏性能进行测试。 处理器则使用Intel Corei9-14900K，搭配Crucial Pro DDR5-6000 16GBx2内存与NVIDIA GeForce RTX 4090，设定上采用主板Auto、开启XMP功能、解除功耗限制、散热器使用ROG RYUJIN III 360水冷，以下分数提供给各位参考。

测试平台
处理器：Intel Core i9-14900K
主板：ASUS ROG MAXIMUS Z790 DARK HERO
内存：Crucial Pro DDR5-6000 16GBx2
显示卡：NVIDIA GeForce RTX 4090
系统碟：Solidigm P44 Pro 1TB PCIe 4.0 SSD
散热器：ROG RYUJIN III 360
电源供应器：Seasonic VERTEX 1000W
操作系统：Windows 11 Pro 22H2

CPU-Z 检视Intel Corei9-14900K处理器资讯，完全没有升级，代号 Raptor Lake 的Intel 7 10nm制程8P+16E核心32线程处理器，搭配ROG MAXIMUS Z790 DARK HERO主板测试，BIOS已更新至0502，内存则是双通道DDR5 16GBx2 6000MHz。

↑ CPU-Z。

CINEBENCH 2024新版本全面采用Cinema 4D默认的Redshift渲染引擎开发，并包含GPU、CPU的完整测试并支持跨平台的性能比较，这也带给CPU更强悍的渲染测试; 而CINEBENCH R23成绩一并附上方便玩家对比参考。

i9-14900K 在 2024 版本获得 CPU nT 2236 pts、1T 136 pts 的性能; R23 版本 CPU nT 41682 pts、1T 2327 pts 的成绩。

↑ CINEBENCH 2024 与 R23。

AIDA64 内存与快取测试，内存使用Crucial Pro DDR5-6000 16GBx2，搭配ROG MAXIMUS Z790 DARK HERO有着内存读取94237 MB/s、写入81712 MB/s、复制83667 MB/s、延迟 75.4 ns 的表现。

↑ AIDA64 内存。

电脑整体性能测试，则以PCMark 10 来进行，可分别针对Essentials基本计算机工作，如App启动速度、视频会议、网页浏览性能进行评分，而Productivity生产力测试，则以试算表与文书工作为测试项目，至于Digital Content Creation影像内容创作上，则是以相片/视频编辑和渲染与可视化进行测。

i9-14900K 获得了 10,111 分，计算机基准性能 Essentials 有着 12629 分，生产力则有 11833 分，在更需要 CPU 运算的数字内容创造获得 18772 分的高成绩; 记录的数据显示测试时CPU时脉最高达到5.9GHz。

↑ PCMark 10。

跨平台的电脑性能测试工具 CrossMark，则是由 BAPCo 所开发的免费测试工具，支持 Windows、iOS/iPadOS、macOS 与 Android 等平台，并针对电脑的生产力，如文字编辑、试算表、网页浏览，以及创作类的相片编辑、整理与视频编辑等工作，再加上电脑反应速度进行测试。

i9-14900K 达到 2744 分的总成绩，Productivity 生产力 2499 分、Creativity 创作 3021 分、Responsiveness 反应 2719 分的高效能。

↑ CrossMark。

3DMark Fire Strike 测试使用 RTX 4090 显卡，其 CPU 物理 Physics 分数有着 55764 分; 针对DirectX 12所设计的Time Spy测试，CPU获得了22823分的成绩。

↑ 3DMark Fire Strike。

↑ 3DMark Time Spy。

总结

ROG MAXIMUS Z790 DARK HERO规格小升级板载5 M.2的扩充，并直接支持PCIe 5.0SS，再加上Wi-Fi 7无线网络的未来支持，而ROG也带来更便利的QAntenna快拆天线的友善设计; 而 BIOS 当中也加入 DIMM Flex 自动依据内存温度来调整参数与时钟的新功能。

除此之外，ROG MAXIMUS Z790 DARK HERO 与原本的 HERO 规格一致，就看各位喜欢哪款即可。 总之，第 14 代只有 i7-14700K 比较值得购买，其他 i9、i5 不如买 13 代就好。
