ASUS TUF GAMING B760-PLUS WIFI DDR4 4800开箱测试

前言：
在 D5主板日趋盛行的当下，能够使用 DDR4的新型主板是愈来愈少见了，但 ASUS并未将 DDR4内存模块的用户遗忘，沧者今天要与大家分享的就是 ASUS的 TUF GAMING B760-PLUS WIFI D4主板搭配 Core i7-13700K并使用 ASUS TUF GAMING LCII 360 ARGB一体式水冷 CPU水冷散热器在 DDR4 4800之测试; TUF GAMING B760-PLUS WIFI D4主板拥有可发挥最新Intel处理器的重要元素，加上特有的军规级组件，以及升级的电源解决方案及全方位的散热系统，可提供坚如磐石且超乎预期的效能，以因应长时间的游戏需求，TUF GAMING主板并经过严格的耐久性测试，确保能够胜任其他产品无法承受的条件，在美学上，此机型融合压印铭板与几何设计元素，体现 TUF GAMING系列最出色的可靠性和稳定性

ASUS TUF GAMING B760-PLUS WIFI D4主板开箱
彩盒正面

彩盒背面

掀盖

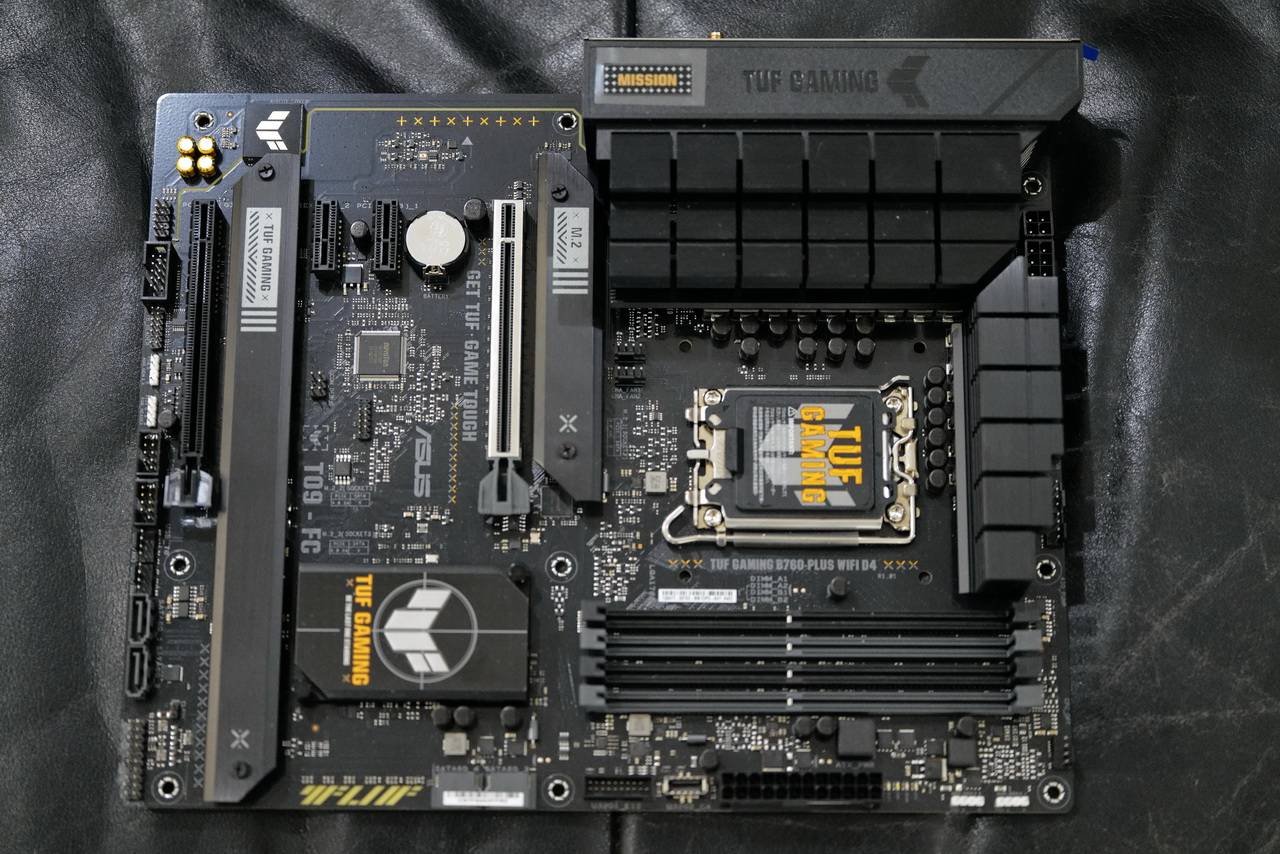

有着浓浓的军武风的主板正面

主板背面

TUF GAMING B760系列具备边缘灯效，可为强悍的外观增添风采，而ASUS Aura提供完整的RGB控制功能，附有适用于内建LED和第三方灯条的预设值，能与不断推陈出新的Aura兼容硬件设备进行同步

TUF GAMING B760-PLUS WIFI D4的电源采12+1个功率级设计，并将高低两侧MOSFET和硬盘整合于单一封装，可为所有兼容的Intel处理器提供卓越效能、效率及稳定效能

12+1个功率级设计

两侧MOSFET和硬盘整合于单一封装示意图

TUF GAMING B760-PLUS WIFI D4带来最新PCIe 5.0的支持，PCIe 5.0提供比PCIe 4.0快两倍的数据传输速度，足以处理新的庞大数据任务，PCIe 5.0也带来其他好处，例如变更电气设计以改善信号完整性、适用于附加卡的向下兼容CEM连接器，以及与旧版PCI总线的向下兼容性

M.2 SSD

M.2免工具锁扣

⇧TUF GAMING B760-PLUS WIFI D4拥有三个PCIe 4.0 M.2插槽，最高支持一个 22110设备，通过 PCIe 4.0 的数据传输速度高达 64 Gbps，从而加快系统或应用程序的启动和应用程序加载时间

主板左侧插座

主板右侧插座

有着 TUF GAMING徽标之南桥散热片

SafeDIMM之强化金属护套

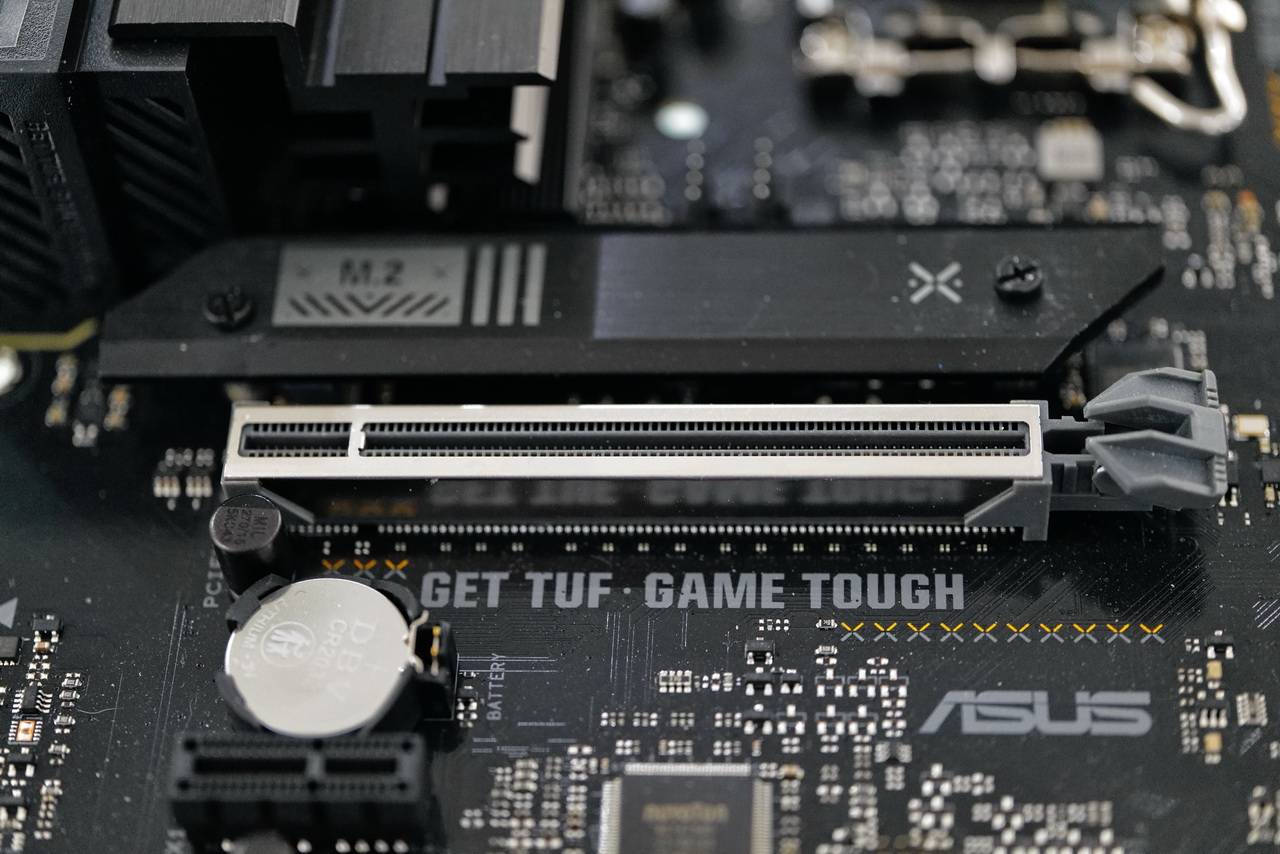

TUF GAMING B760-PLUS WIFI D4拥有SafeSlot Core+ 和SafeDIMM之强化金属护套，SafeSlot Core+是附加至PCIe插槽的强化金属护套，可维持板卡安装的牢固性，由于PCIe 5.0的速度是PCIe 4.0的两倍，因此ASUS的强化SMT制程可生产更快速的SafeSlotCore+，这一切都是为了确保用户可享有最高的数据传输速度，此外，在特定的ASUS主板上加装ASUS SafeDIMM护套，可支撑并保护内存模块，让用户快速、准确且有信心地插入模块

音效芯片

强大的ASUS独家公用程序-双向AI降噪，运用庞大的深度试验数据库，以减少麦克风*及传入音频的背景噪音，同时保留人声。如此可消减会分散注意力的键盘敲击声、鼠标点击声等其他环境噪音，在游戏或通话中让您和对方都清晰地听到声音

⇧ASUS与 Realtek紧密合作专为 TUF GAMING B760主板设计的独特音频编解码器，Realtek 7.1环绕音效可提供 98 dB讯噪比的立体声输出，打造纯净无暇的音质

ATX 12V插座

ATX供电插座

TUF GAMING B760-PLUS WIFI D4内置USB 3.2 Gen 2×2 Type-C，广泛的USB支持可确保连接多种外部装置，本款TUF GAMING主板在背面I/O面板上随附一个USB 3.2 Gen 2×2 Type-C接口，可提供高达20 Gbps的传输速度

TUF GAMING B760-PLUS WIFI D4内置 2.5Gb以太网并以 2.5倍的带宽，进一步提升局域网连接性能，使用现有的局域网缆线，即可享受这项网络升级，体验更顺畅、无延迟的游戏，立即串流播放高分辨率视频，以及享受更快的文件传输速度

TUF GAMING B760-PLUS WIFI D4内建Intel WiFi 6模块，兼容于802.11ax标准，并将理论峰值带宽提高到惊人的2.4 Gbps，重度用户可能更为重视的是，这项技术已经优化，可以在拥挤的网络中以更高的竞争流量进行更高度有效率的运作。将您的主板与ASUS WiFi 6路由器配对，即可充分体验WiFi 6的连网潜力

TUF GAMING B760支持三个可寻址Gen 2 RGB接头，可支持Gen 2 RGB设备上最多500个LED，使Aura Sync得以自动调整系统整体的灯光效果，新型接头也为现有的Aura Sync装置提供完整的向下兼容性

ESD防护可延长组件的使用寿命，并避免因静电放电而受损，最多可承受 +/- 10 kV 非接触放电，以及 +/- 6 kV接触放电，分别大幅超越 +/- 6 kV 和 +/- 4 kV 的业界标准。双并列封装的表面黏着 TVS二极管有助于保护电脑，避免电压突波造成损坏

TUF LANGuard为军规级的创新设计，运用进阶讯号耦合技术与优质的表面贴装电容，改善传输量，保护主板免于因雷击和静电而损坏

Back Panel I/O Ports
1 x USB 3.2 Gen 2×2 port (1 x USB Type-C®)
1 x USB 3.2 Gen 2 port (1 x Type-A)
3 x USB 3.2 Gen 1 ports (3 x Type-A)
1 x USB 2.0 port (1 x Type-A)
1 x DisplayPort
1 x HDMITM port
1 x Wi-Fi Module
1 x Realtek 2.5Gb Ethernet port
5 x Audio jacks
1 x Optical S/PDIF out port

⇧TUF GAMING主板采用抗腐蚀不锈钢 I/O背板通过 72小时盐雾测试并以氧化铬黏合，使用寿命比一般面板长 3倍

TUF GAMING B760-PLUS WIFI D4功能介绍
1.HDMI
2. DisplayPort
3.1 x USB 3.2 Gen 1
4.1 x USB 2.0
5.1 x USB 3.2 Gen 2
6.1 x USB 3.2 Gen 2×2 Type-C
7.Realtek 2.5G 以太网络
8.2 x USB 3.2 Gen 1
9.Wi-Fi 6
10.7.1声道音频
11.扩充槽
» 1 x PCIe 5.0 x16 SafeSlot Core+
» 1 x PCIe 3.0 x16 Slot （最大使用 @x4）
» 2 x PCIe 3.0 x1
12.Realtek 7.1 声道音频编解码器
独家 DTS Audio Processing
» TUF Gaming Audio Cover
» 音频遮蔽
» 专用音频 PCB 层
» 顶级音频电容
13.ProCool连接器
14.3 x 可寻址 Gen 2 RGB 接头
1 x RGB 灯条接头
15.12+1 DrMOS
16.4 x DIMM
» 双通道
» OptiMem II
17.Intel Socket LGA1700，适用于第13代
Intel Core处理器
18.1 x正面USB 3.2 Gen 2 Type-C®接口
19.1 x正面USB 3.2 Gen 1接头
20.4 x SATA 6Gb/s 端口
21.Intel B760芯片组
22.2 x M.2 2280 PCIe 4.0 x 4
1 x M.2 22110 PCIe 4.0 x 4
23.2 x正面USB 2.0接头

G.SKILL TRIDENTZ ROYAL DDR4

⇧ASUS OptiMem II技术可精确映射不同 PCB层的内存信号路径以减少路径距离，并增加屏蔽区域以大幅降低串扰，使 TUF GAMING B760-PLUS WIFI D4的内存超频效能提升更多

测试平台

CPU： Intel Core i7-13700K
CPU Cooler：ASUS TUF GAMING LCII 360 ARGB
MB： ASUS TUF GAMING B760-PLUS WIFI D4
VGA：GIGABYTE RTX 4090 GAMING OC
SSD：Kingston FURY Renegade 2TB PCIe 4.0 NVMe M.2 SSD
RAM：G.SKILL TridentZ ROYAL DDR4 4800
PSU：Seasonic PRIME TX-1300 TITANIUM
Monitor：ASUS ROG STRIX XG32UQ HDMI 2.1 4K 160Hz电竞屏幕
OS：Windows11 pro 64-bit 22621.382
电源计划：High Performance
Temperature ：Room Temp. 27°C

开机灯效

BIOS Info

BIOS版本1002

XMP DDR4 4800

VDIMM 1.55V

AIO Full Speed

测试诸元
Core i7-13700K Default

DDR4 4800 AIDA64 Memory Bandwidth

ARGB Setting

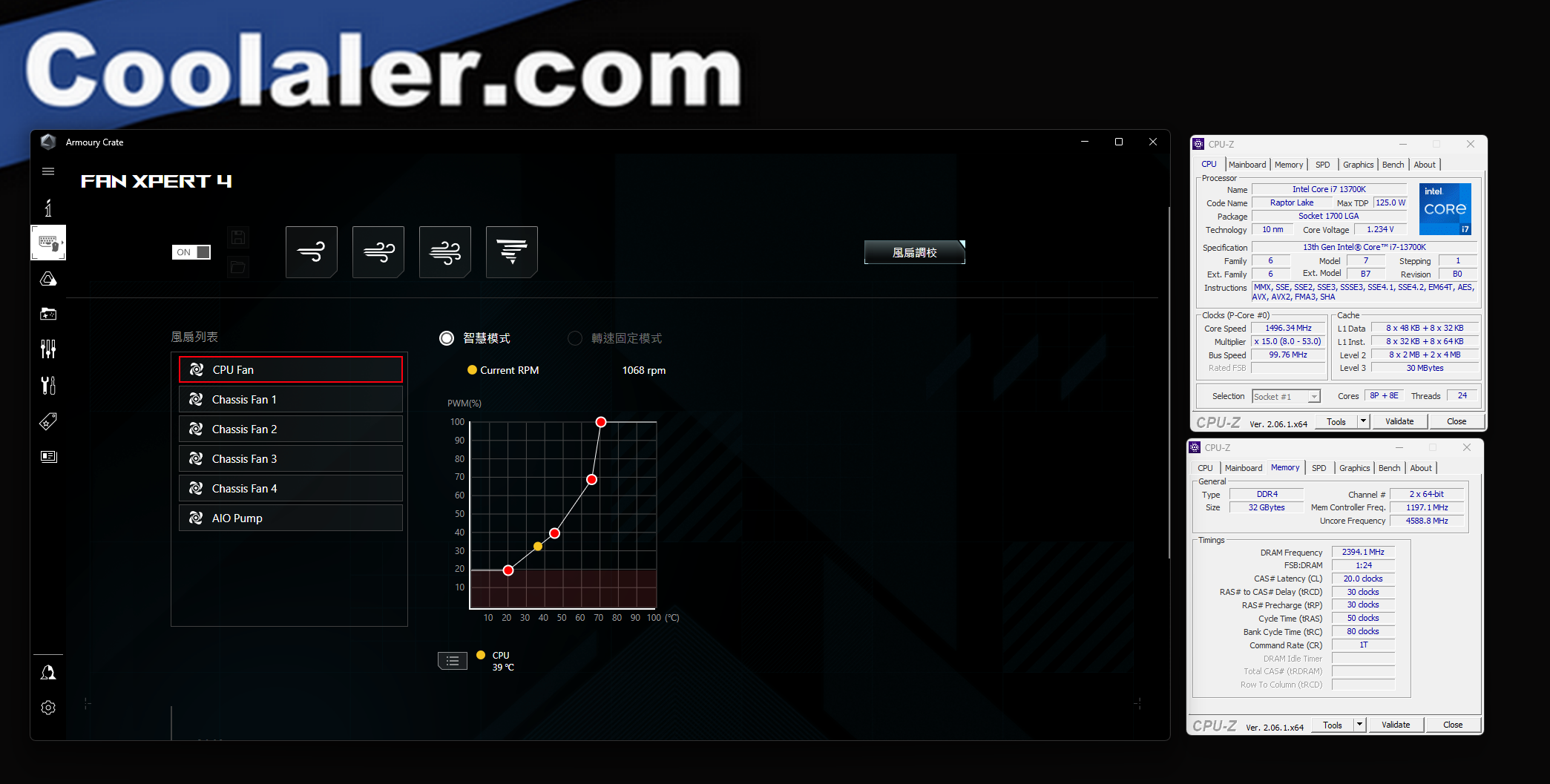

CPU Fan Setting

AIO Pump Setting

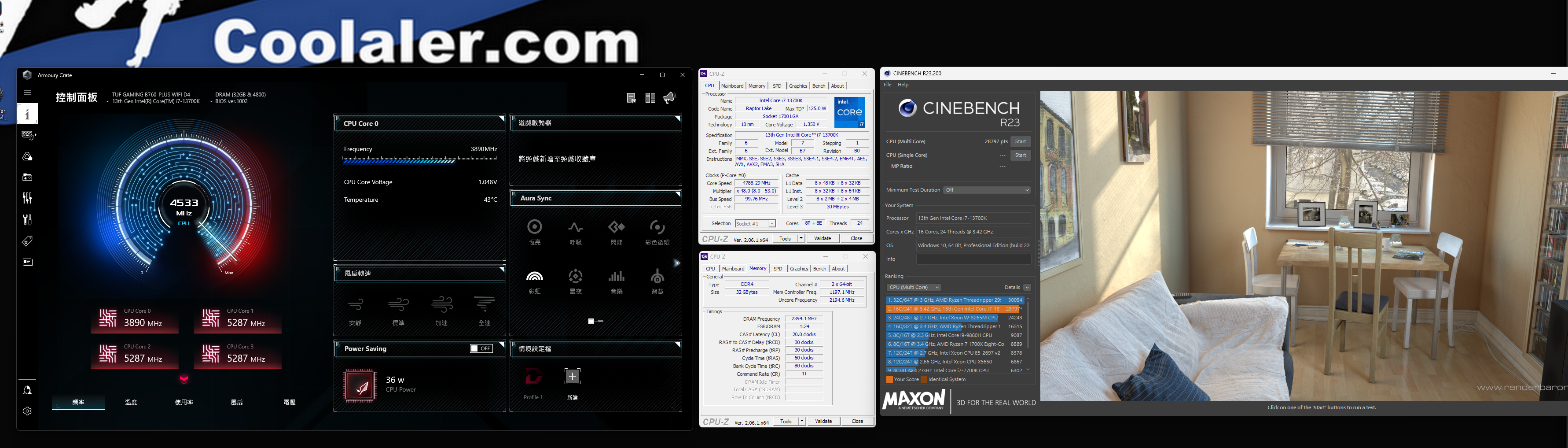

Cinebench R23 nT Bench 88°C

Cinebench R23nT Score 28797pts

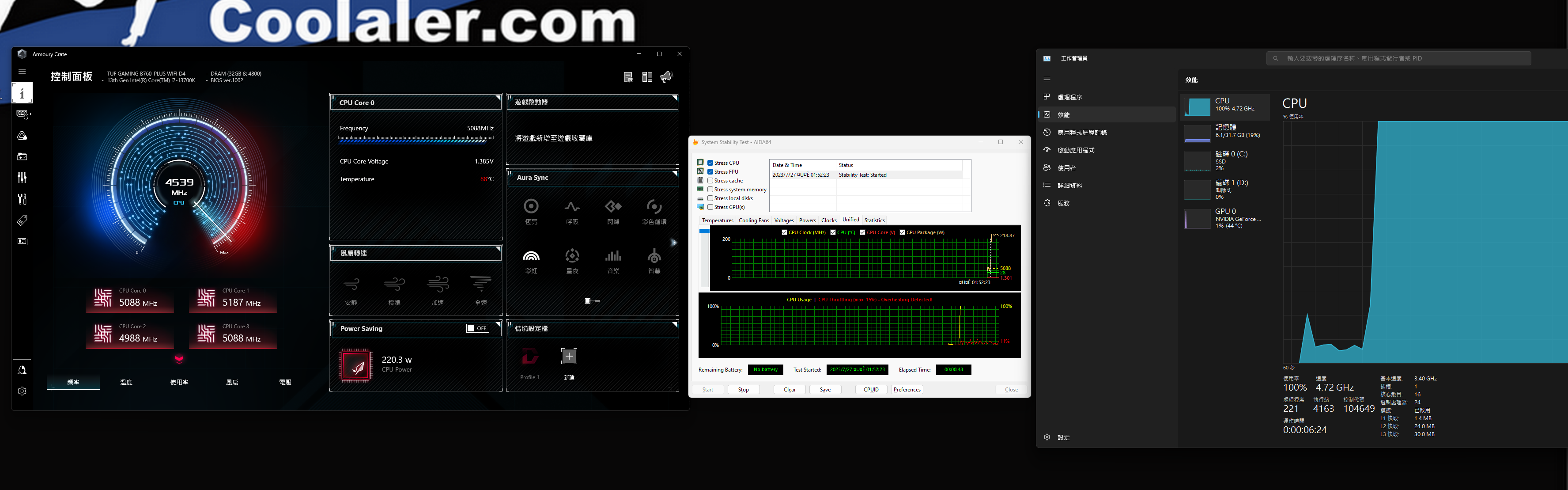

AIDA64 CPU FPU Stress test 88°C

小结：
有别于ASUS ROG STRIX B760-F GAMING WIFI，ASUS TUF GAMING B760-PLUS WIFI D4的超频性还算不错，加上特有的军规级组件，以及升级的电源解决方案及全方位的散热系统，可提供坚如磐石且超乎预期的效能，以因应长时间的游戏需求，TUF GAMING主板并经过严格的耐久性测试，确保能够胜任其他产品无法承受的条件，在美学上，此机型融合压印铭板与几何设计元素，体现 TUF GAMING系列最出色的可靠性和稳定性，TUF GAMING B760-PLUS WIFI D4无论是做为游戏平台或是内容创作主板，且又能延续 D4寿命，对于有预算考量的朋友是最佳的选择，谢谢收看
