为什么印刷电路板大部分是绿色的呢？

游研社 • 2023年9月29日 18:02 • 投稿

大家有没有想过为什么我们平常使用的印刷电路板（Printed Circuit Board）大部分都是绿色的涂料？又或者说印刷电路板上的绿色的涂料是什么？这个绿色涂料的作用又是什么？今天小编来带大家解答这个疑惑吧~

为什么印刷电路板大部分是绿色的呢？ - 电脑王阿达 — 原始出处：https://www.frigaid.com.tw/article_detail/46.htm

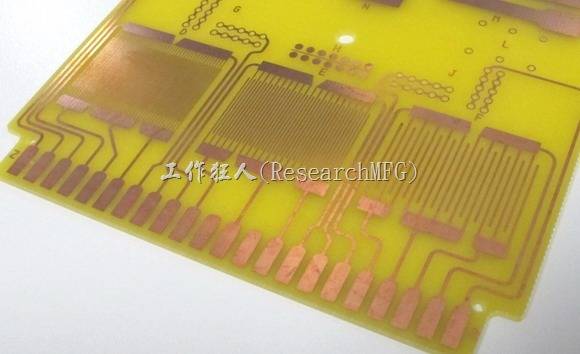

首先小编先来向大家介绍一下绿色的部分是什么。大家可能会以为印刷电路板本身就是绿色的，其实绿色的部分是叫做阻焊层又或者阻焊剂/油的树脂外壳。目的是为了保护阻焊层下方的电子线路不会受到水分以及灰尘的影响，控制熔化焊料的流动。本身的印刷电路板也就是常见的FR-4 circuit board本身是基础、普通的黄色。是阻焊层本身带有颜色。例如：绿色、蓝色红色、黄色、黑色、白色等。既然阻焊层有这么多种颜色，那为什么现在市面上最多的印刷电路板是绿色呢？

印刷电路板大部分是绿色的主要原因就是：

绿色可以缓解视觉疲劳、辅助检查。

早期因为技术限制，导致印刷电路板的质检需要由人工来完成。长时间盯着一个拥有复杂线路的版路容易导致工人在检查时分心或者感到疲累。绿色对人眼来说拥有放松与减轻疲劳的作用，且人的传感系统对绿光感到最为敏感。使用绿色能够让电线走线、焊盘（金属裸露区域，用于焊接零件）、丝网印刷和空白区域的对比度更大。可以从表面观察来了解缺失的问题。对比度高的话也会让人更容易察觉到错误。

绿色的阻焊层在物理上更胜一筹。

因为绿色在对比度以及人工质检上最有成效，所以在研发更好的阻焊油时会优先专注于研发绿色。且商业的绿色阻焊层是唯一能制造0.1 mm防焊坝（Solder mask dams，防止焊锡短路）的颜色。其他像是红色、黄色、蓝色虽然也能制造0.12 mm的防焊坝，黑色与白色通常可以到0.15mm，但是这些颜色的对比度跟对眼睛的舒适度都没有绿色那么的优秀，所以在使用上就不会像绿色那么常见，但坊间还是有其他颜色的印刷电路板。

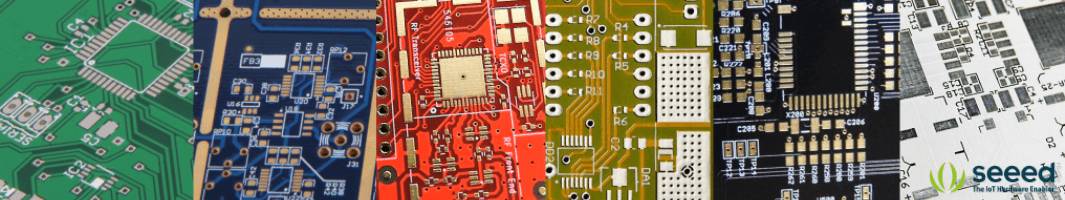

看到上方图片与各种颜色的对比之后，大家会不会觉得绿色比较耐看，对眼睛的伤害也比较没有那么大呢？最后我们总结一下，选择绿色的原因：一开始是因为绿色能够让视觉看起比较舒缓且使用绿色能够让电线走线有更明显的对比，所以制造电路板时通常会优先使用绿色的阻焊油进行印刷。其次是因为绿色阻焊层能够达到 0.1 mm 防焊坝厚度来防止焊锡短路。所以绿色防焊层能够在印刷电路板之中占有一席之地。

在优秀的性能方面之下，通常就不会考虑什么颜色比较美观，而是选择会优先选择性能。
