AMD 与Intel平台都测给你看
TUF Gaming RTX 4090 OC 24GB带来的惊喜不只是更精致的包装、有趣的小配件，显示卡本体延续RTX 30 TUF Gaming设计语言，外型看起来更加沉稳霸气。 采用18+4组供电，以金属材质护盖、大面积开口背板、加大轴向式风扇、3.65-Slot超厚散热器，有效帮助整体散热。 RTX 4090革命性的架构提升，搭配上可以满足最高 600W 的散热器，烧机温度低到不可思议。
本次将进行显卡完整拆解分析，并实际测试 AMD R9 7950X 与 Intel Core i9-13900K 双平台，一起来看看差异会有多大~

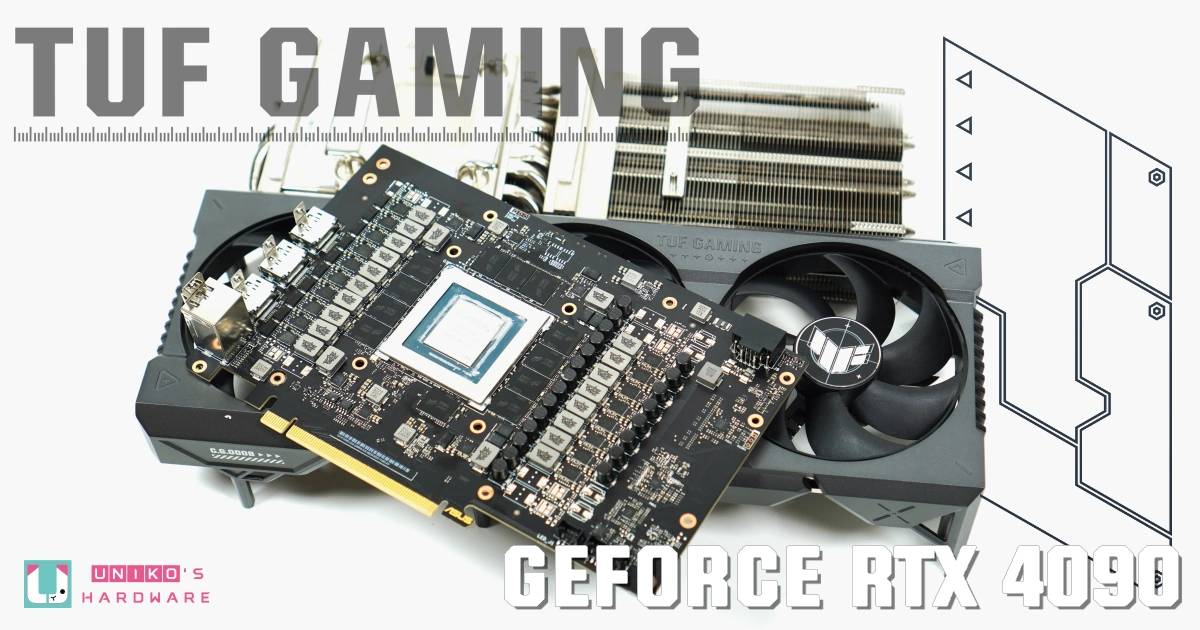

ASUS TUF Gaming RTX 4090 OC 24GB 内部构造
目录
显示卡的包装和外观可以看之前的文章“ASUS TUF Gaming RTX 4090 OC 24GB 显示卡外观解禁开箱”。
关于 RTX 40 系列的架构和技术，可以看我们这篇文章“NVIDIA GeForce RTX 4090 FE 显示卡评测开箱”。

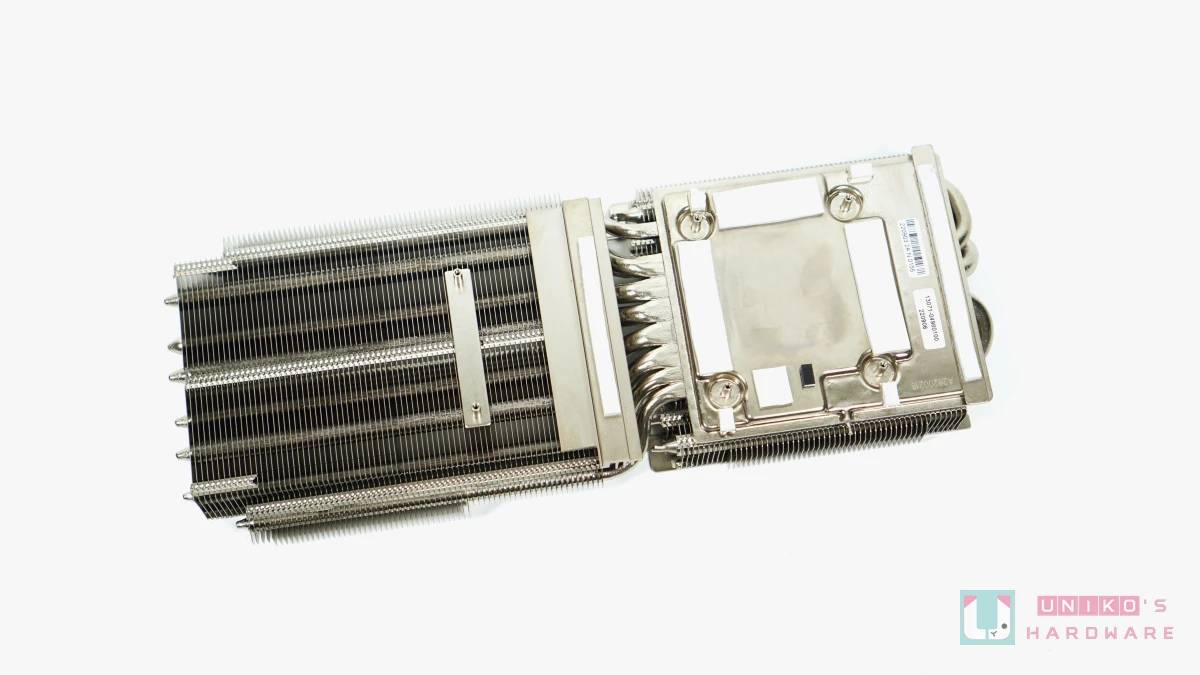

散热器设计

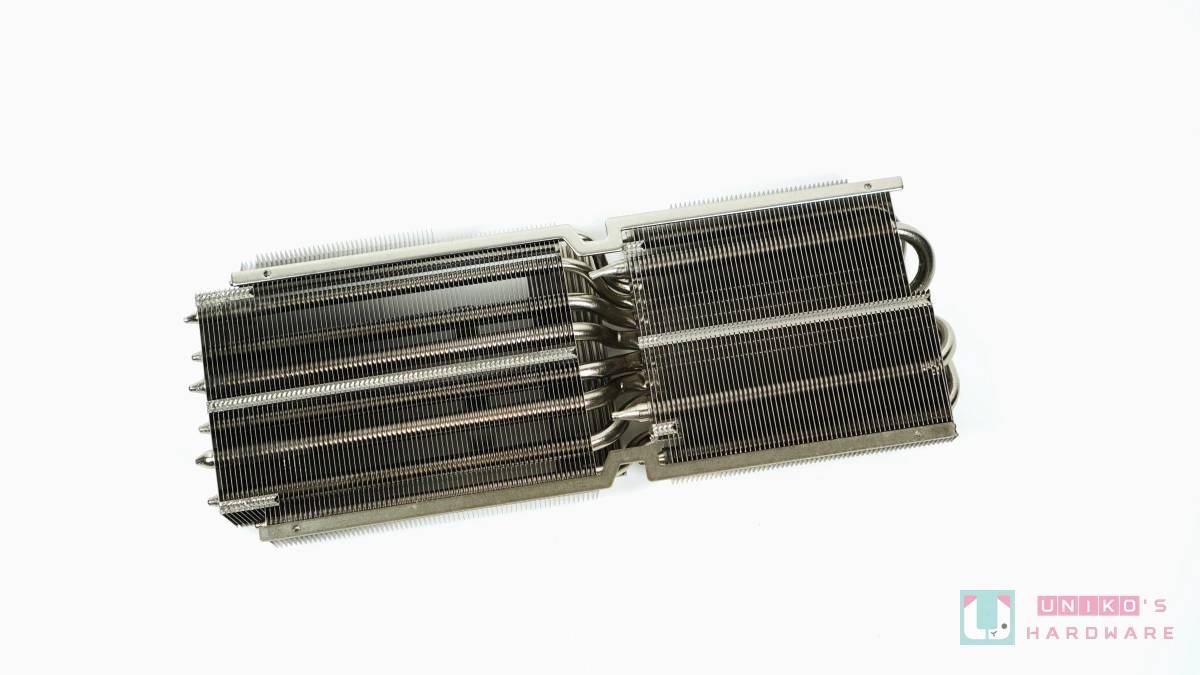

相较于 TUF Gaming RTX 3090，TUF Gaming RTX 4090 均温热导板看起来更大更满、散热导管更多、散热器更厚更巨大，从 2.7-Slot 有感增加至 3.65-Slot。

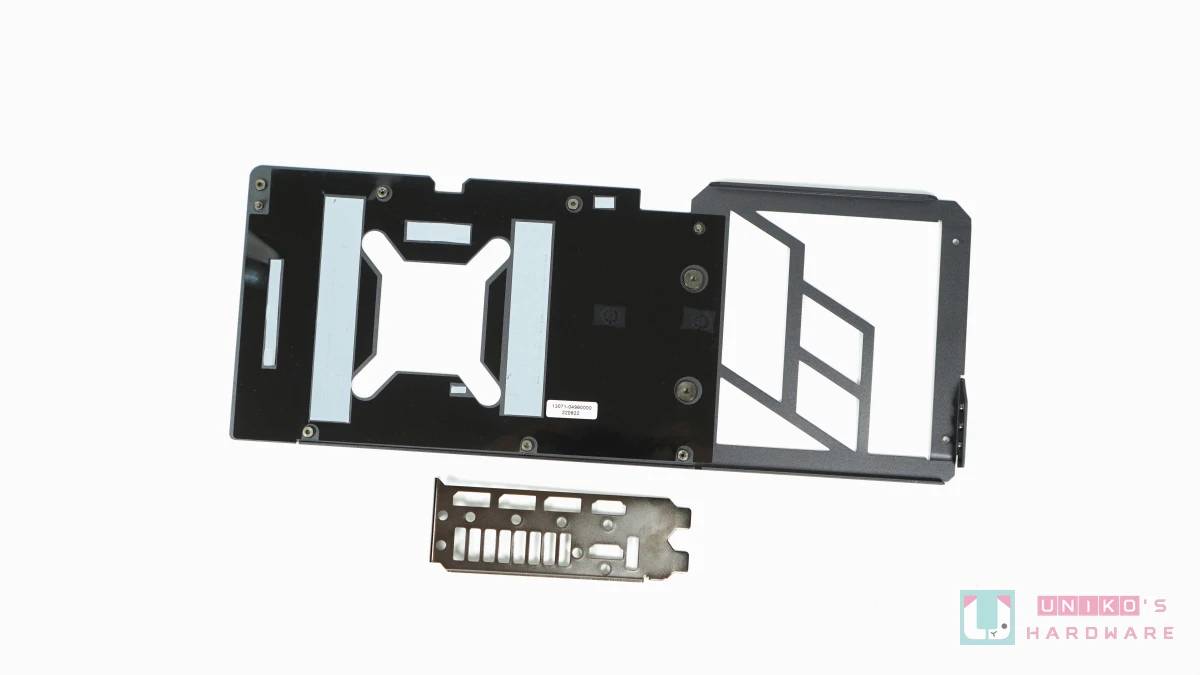

三组轴向式风扇从9cm等比例升级成10cm，风量提升23%，金属护盖和铝制背板加强防护，防止弯曲，背板有更大的散热开口提升散热效果，多组导热贴片为内存和贴片式电容散热。

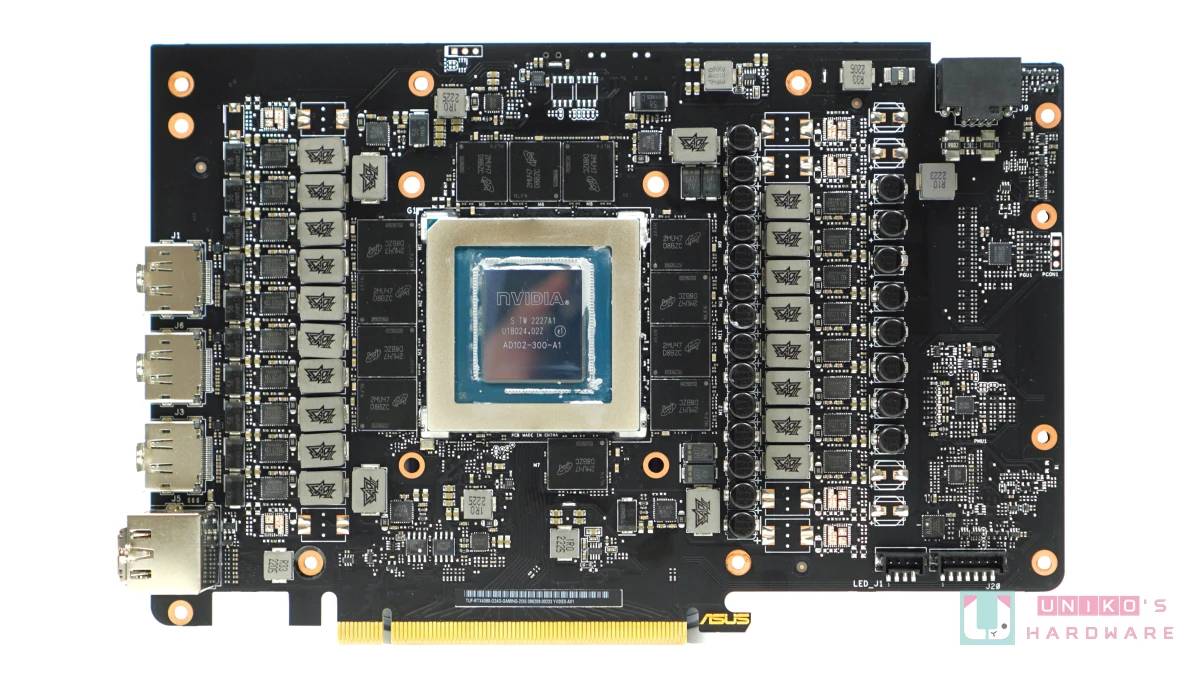

电路板

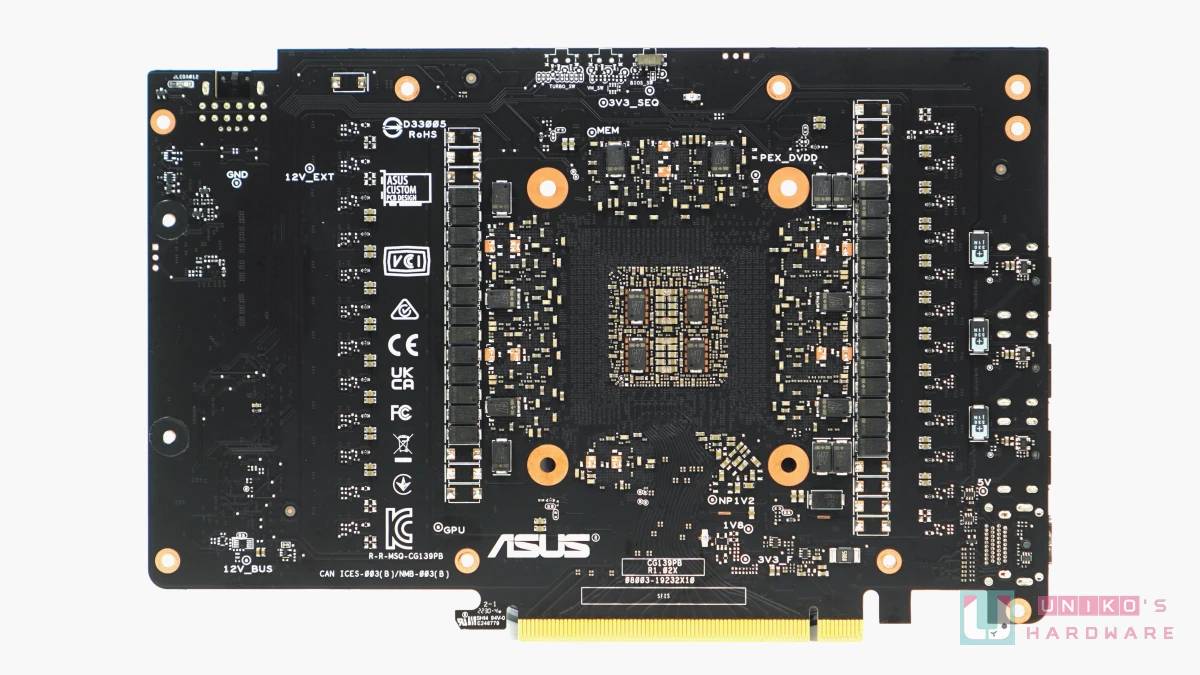

短版PCB用料布局紧凑，黑色的固态电容是华硕TUF系列的特色。 背面有大量高阶的贴片电容，亦有提供多项电路的测量点，核心背面采用4颗贴片电容和2组MLCC。
18+4 供电设计
- MPS MP2888A芯片是一款高端的10相PWM全数字控制器，以9组PWM并联控制一共18颗供电模块转化NVVDD （VCORE）。
- UPI UP9512S是UPI家著名的UP95XX系列中的小成员，UP9512S只支持4相PWM控制，在此以4组PWM直连控制4颗供电模组转化FBVDD（VRAM电压）。
- UPI US5650Q 则是英伟达 NVIDIA RTX GEFORCE 上常见的芯片，用以管理显示卡功耗，通过连接至 4 颗电流检测电阻监控输入电流。

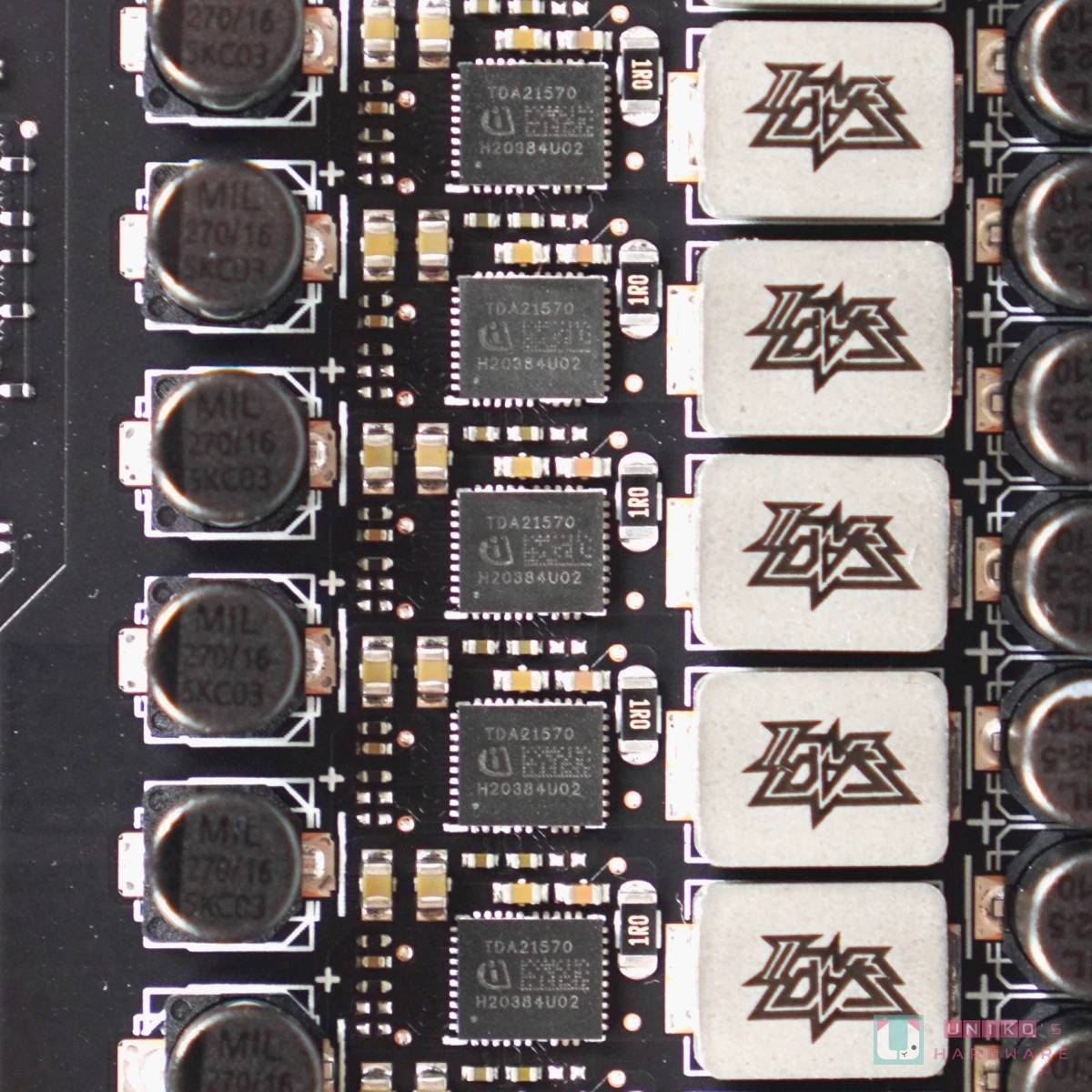

- 18 颗负责 NVVDD 的供电模块是 INFINEON TDA21570 70A 一体式供电模块。
- 正面PCB有不少台系钰邦MIL军规固态电容作输入和输出的NVVDD电容，背面还有多颗负责NVVDD输出的贴片电容。
- 4颗负责FBVDD的供电模组是VISHAY SIC639 50A一体式供电模组，遍布在核心的四角，透过缩短与记忆体芯片之间的距离提供更优良的供电表现。
核心和内存

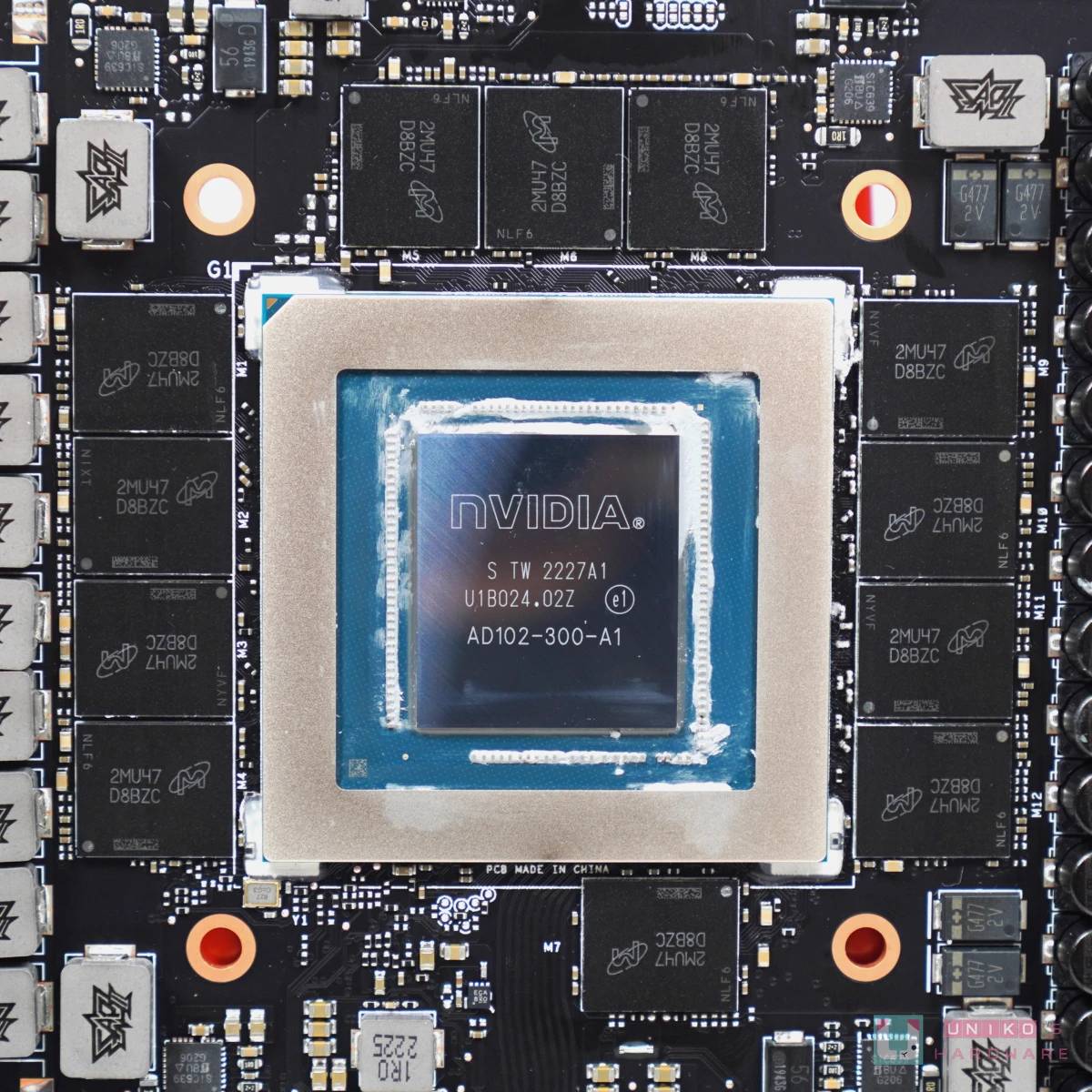

- RTX 4090核心的实际型号是AD102-300-A1，透过TSMC 4N 5NM工艺制造，与上一代相比每瓦性能大幅提升。
- 内存是美光MICRON GDDR6X，型号是MT61K512M32KPA-21 （D8BZC），最高速率是21Gbps，单颗容量为2GB。
其他芯片
- 2颗ISSI IS25WP016D芯片提供双BIOS功能。

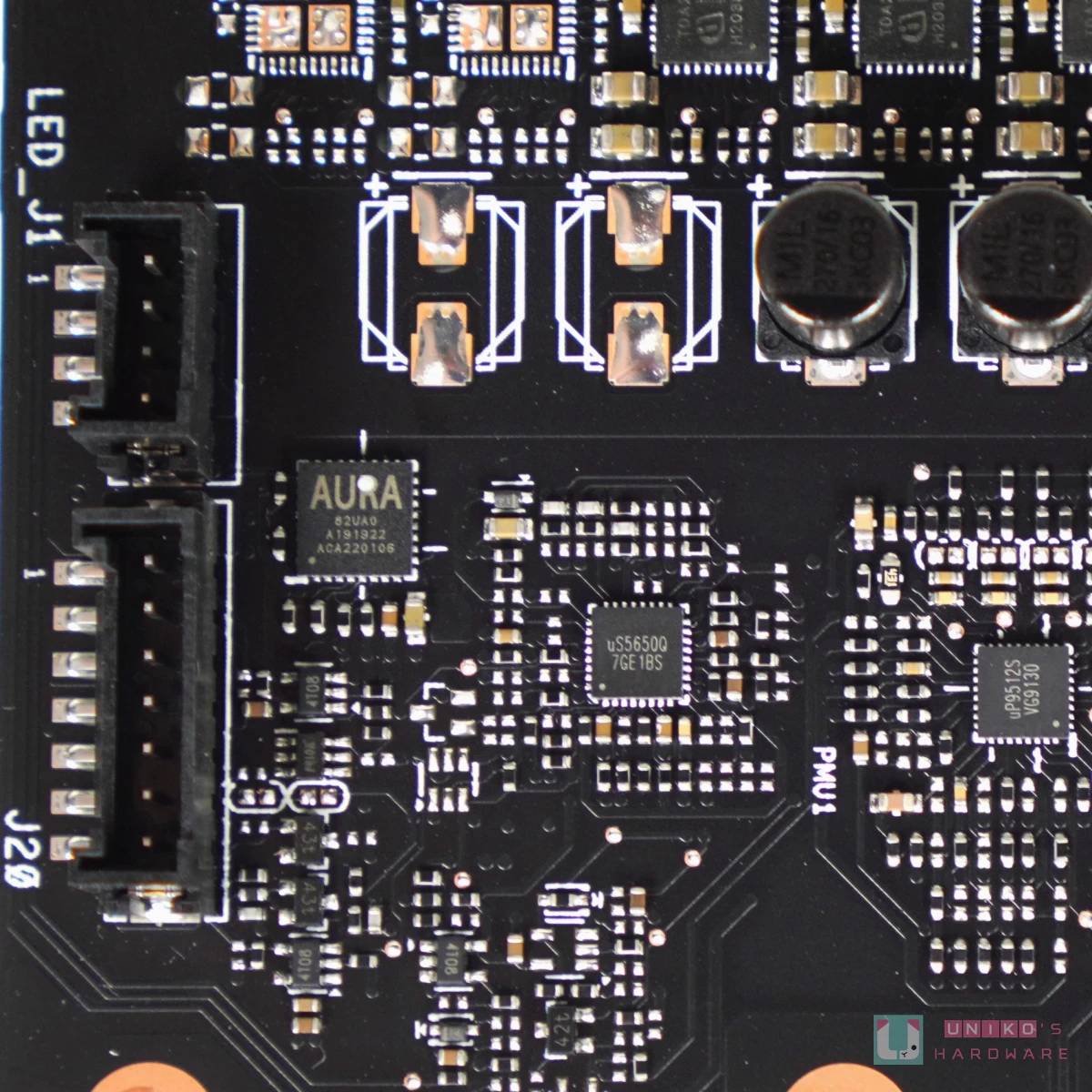

- AURA 82UA0 微处理器芯片管理 AURA 灯效。
电源管理
- 非常火热的 12VHPWR 接头，附近有 3 个电流检测电阻控制功耗。
- 1 颗电流检测电阻量度 PEG 金手指的输入，为 US5650Q 提供数据。
实测效能数据
测试平台室温控制在26度，无辅助风扇直吹测试平台，测试中关闭Windows内建防毒、关闭休眠设定，无更动电源计划，并开启Resizable BAR。 DDR5 内存设定，X670E 平台开启 DDR5-6000 UCLK：MCLK （1：1）。 显示卡的 VBIOS 为 Performance Mode。
- Windows 11 Professional 21H2
- NVIDIA 521.90 Gamereadywin11_win10dch_64bit_international
- AMD Chipset 4.07.21.042
- 全部测试都是 2022.12 新数据
| 种类 | 型号 |
|---|---|
| 处理器 ： | AMD Ryzen 9 7950X |
| 主板 ： | B650E AORUS MASTER/0705(check) |
| 内存 ： | G.SKILL Trident Z5 Neo 16GB x 2 DDR5 6000 CL30 (EXPO) |
| 显示卡 ： | TUF Gaming RTX 4090 OC 24GB |
| 保存 ： | KLEVV CRAS C920 Gen4x4 2TB |
| 机壳 ： | STREACOM BC1 |
| 电源供应： | FSP Hydro PTM PRO ATX3.0 1200W |
| 散热器 ： | ROG Strix LC II 280 ARGB |
| 显示器 ： | VQ289Q |
| 种类 | 型号 |
|---|---|
| 处理器 ： | Intel Core i9-13900K |
| 主板 ： | MSI MEG X670E ACE / 125NPRP |
| 内存 ： | G.SKILL Trident Z5 RGB 16GB x 2 DDR5 6000 CL36 (XMP) |
| 显示卡 ： | GeForce RTX 4090 24G |
| 保存 ： | KLEVV CRAS C920 Gen4x4 2TB |
| 机壳 ： | STREACOM BC1 |
| 电源供应： | FSP Hydro PTM PRO ATX3.0 1200W |
| 散热器 ： | MSI MEG CORELIQUID S280 |
| 显示器 ： | VQ289Q |
功耗和温度测试
功耗测试使用 3DMARK Time Spy EXTREME 和 FURMARK 进行烧机测试。
Time Spy EXTREME 烧机功耗约240.2W，GPU频率可达2760 MHz、内存1312.7 MHz，GPU温度是53.5度、Hot Spot 60.6度、风扇转速1001 RPM。
FURMARK 烧机功耗约447.2W，GPU频率可达2715 MHz、内存1312.7 MHz，GPU温度是65.2度、HotSpot 76度、风扇转速1677 RPM。
默认模式下，VBIOS温度最高是88度，显示卡功耗预设是450W，最多可以提升到600W。

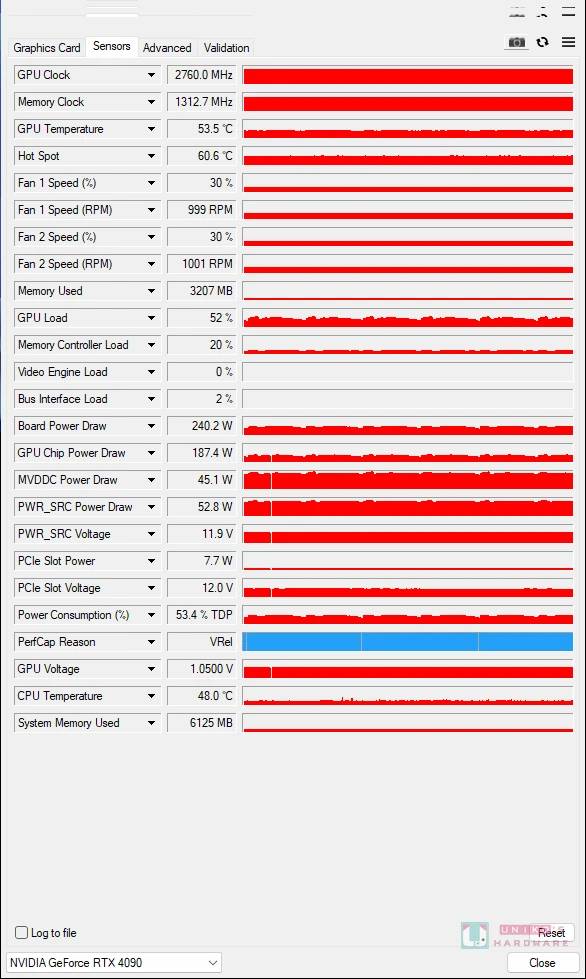

进行30分钟烧机测试，可以看到GPU-Z相关信息。
- 3DMARK Time Spy EXTREME （左）
- FURMARK （右）
3DMARK 相关测试
3DMARK 测试，Time Spy、Time Spy Extreme、Fire strike、Fire strike Extreme、Fire strike Ultra，分数越高越好。
Port Royal 是世界上第一个针对游戏玩家的实时光线追踪基本测试，可以使用 Port Royal 来测试和比较支持微软 DirectX 光线追踪显示卡的光追性能，分数越高越好。
3DMark Speed Way 是 DirectX 12 Ultimate 基准测试，适用于执行 Windows 10 和 11 的游戏电脑。 Speed Way 的引擎组合可展现 DirectX 12 Ultimate 为光线追踪游戏带来的全新性能优化。 Speed Way 使用如 Mesh Shaders 等的全新 DirectX 12 Ultimate 性能优化，并搭载用于实时全局照明和实时光线追踪反射的 DirectX Raytracing Tier 1.1。
DirectX 12 的测试项目 Time Spy 支持 1440P 分辨率、Time Spy Extreme 支持 2160P 分辨率，DirectX 11 的测试项目 Fire strike、Fire strike Extreme、Fire strike Ultra，分别对应分辨率是 1080P、1440P、2160P。
3DMark PCI Express 功能测试，可测量 GPU 的可用带宽速度。
NVIDIA DLSS 功能测试，深度学习超级采样（DLSS）是一种 NVIDIA RTX 技术，它利用深度学习和 AI 的强大功能来提高游戏性能，同时保持视觉质量。
NVIDIA DLSS 2、NVIDIA DLSS 3 设置为 4K 2160P。
UL Procyon benchmark
UL Procyon benchmark 是一套新上市的 Adobe Benchmark 标准化测试软件，可以分成照片和视频两方面的测试。 照片影像运算方面的软件是使用 Adobe Lightroom Classic 和 Adobe Photoshop，视频运算应用是搭配 Adobe Premiere Pro。

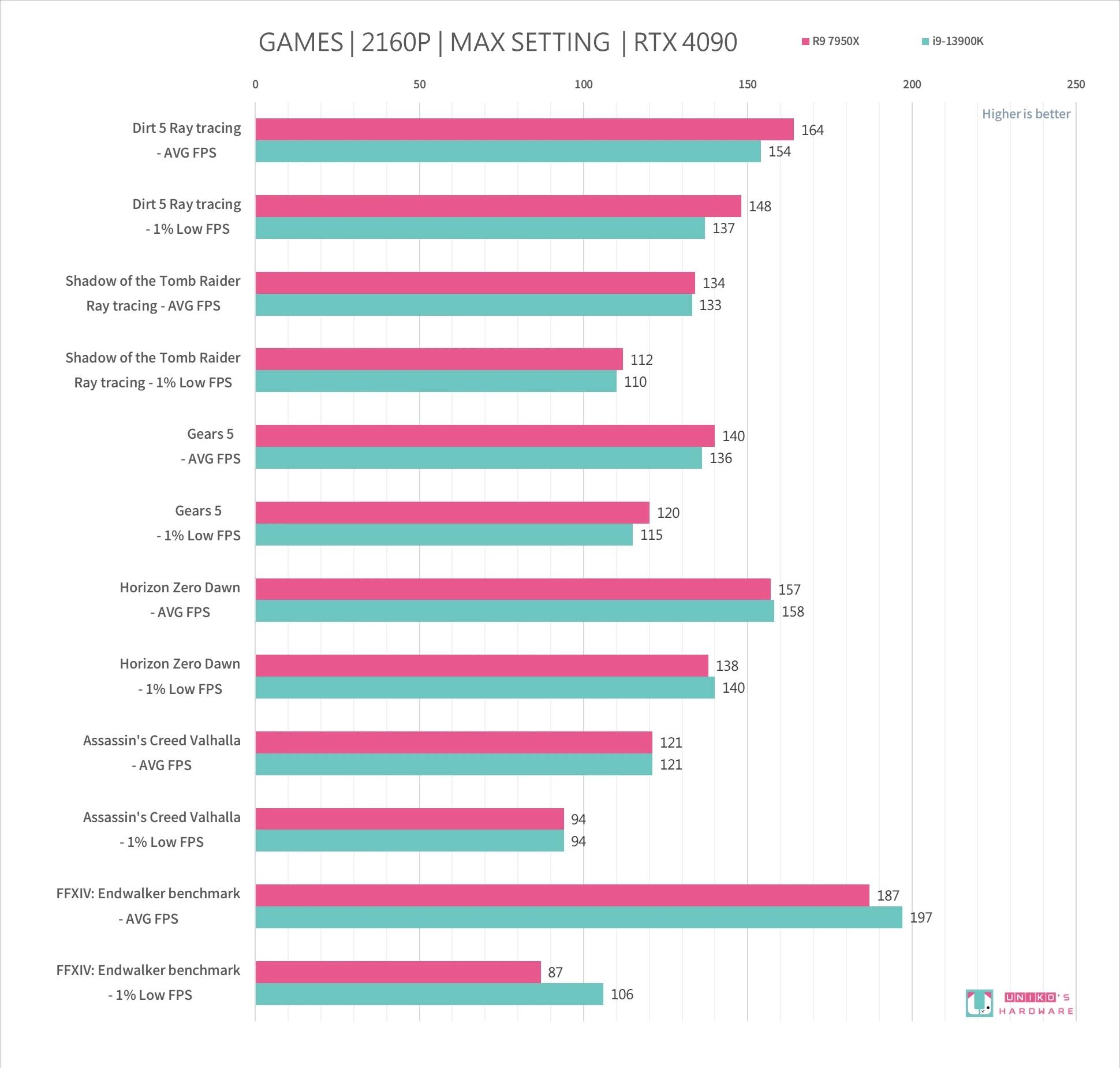

游戏 AVG FPS & Low 1% 测试数据
游戏测试使用 4K 2160P 分辨率，游戏特效皆设定最高 MAX，关闭 V-Sync 选项，主要运行 DX 12 优先。 游戏都是经过5 ~10次测试后撷取FPS数据，会去检查是否有不正常数据存在，我们主要收集的数据是平均AVGFPS和1%LOW FPS（min），1%Low FPS可以看出游戏真实效能。
整体游戏AVGFPS和1%Low FPS在AMD与Intel双平台的表现都很优异，算战得不相上下，开启光追体验游刃有余，突破60+FPS都是小菜一碟。
以下 2 个游戏有开启光线追踪效果。
- DiRT 5
- Shadow of the Tomb Raider
结论
TUF Gaming RTX 4090 OC 24GB在外观、散热、用料、整体设计上都能感受华硕对TUF Gaming系列的重视，功耗预设可以从450W~600W，基本上运行在450W就很够用，提升到600W功耗后，换算功耗和性能比，并不是很划算，所以建议使用预设450W进行游戏就好。
AMD 和Intel 最新的处理器平台测试，可以看出两方面的差异不是很大，创作者软件可能在Intel平台会更突出一点，也给玩家另一种比较的方式，挑选出喜爱的平台即可。
