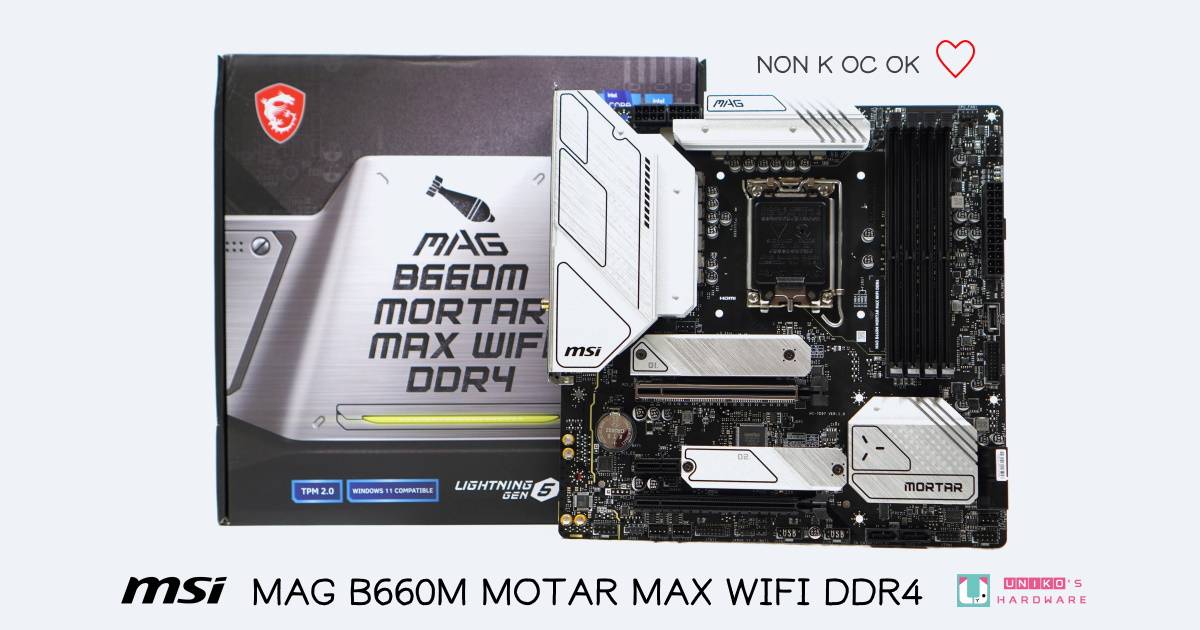

MSI MAG B660M MORTAR MAX WIFI DDR4 除了是一张使用 DDR4 内存的主板，另一个特色就是Non K 第 12 代 Intel 处理器超频，并提供一组 PCIe 5.0 插槽供日后显示卡使用。 M-ATX小板加上黑色PCB搭上银色散热器，采用12+1+1供电项数、双8-pin CPU电源连接器，实用超值的主板之一。
配件介绍
目录

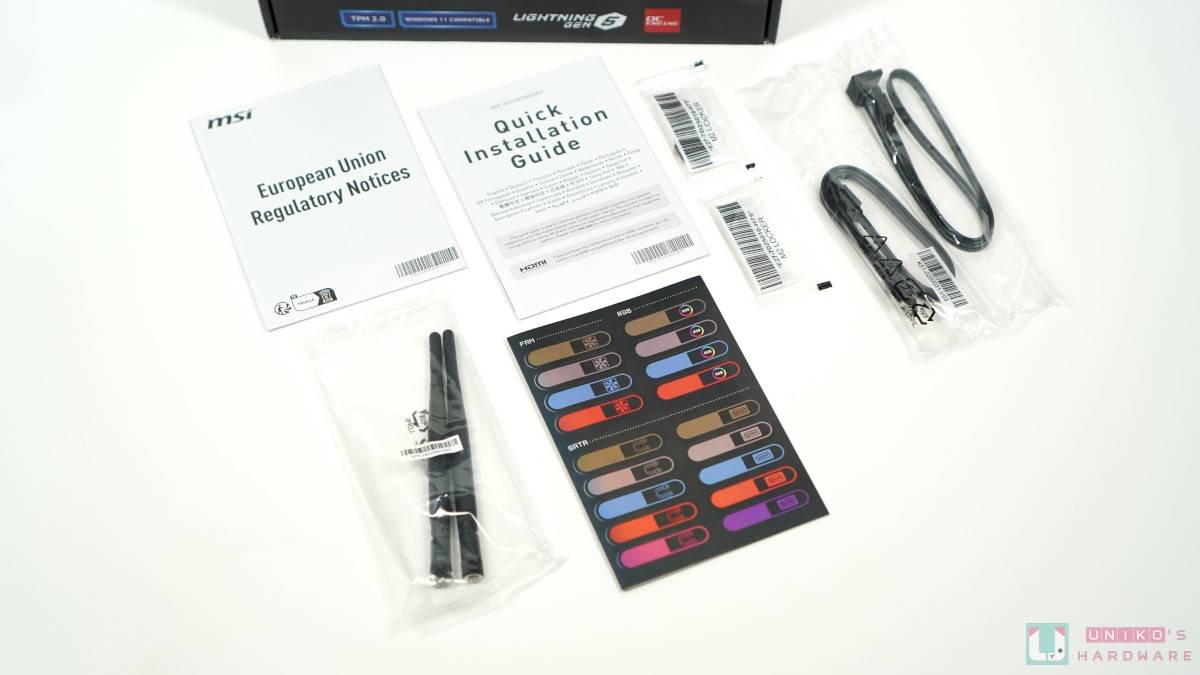

除了主板本体外，配件较精简，有相关文件、M.2螺丝（M.2 Locker）、SATA排线、无线网络天线和标示贴纸。
MAG B660M MORTAR MAX WIFI DDR4 主板外观

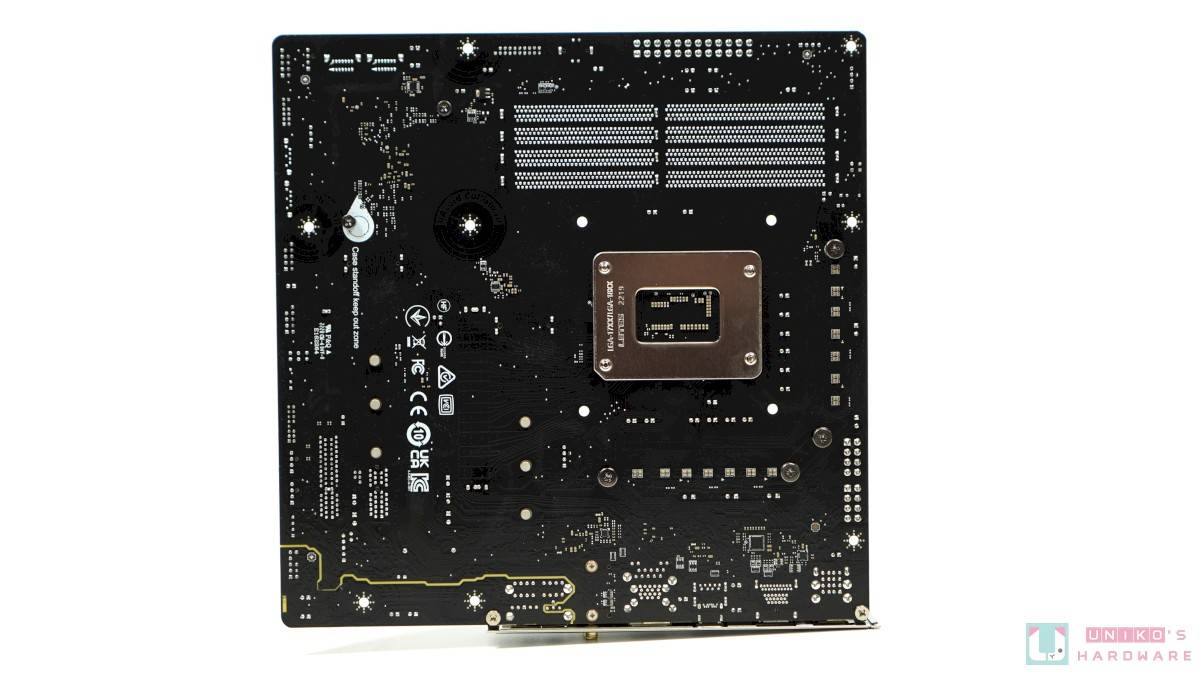

MAG B660M MORTAR MAX WIFI DDR4是一张M-ATX主板，没有背后护甲设计，内含2oz厚度铜的6层PCB设计，提高性能和系统稳定性。
整张主板都有厚实的散热器，内有导热管的延伸式散热片、配合7W/mK MOSFET散热垫，电感、MOSFET和2组M.2散热器。
PCB 电路板是黑色，散热器装甲为银色，没有 RGB 光效，但有支持外接 RGB / ARGB 控制。
处理器支持 – Intel 12 代 Alder Lake

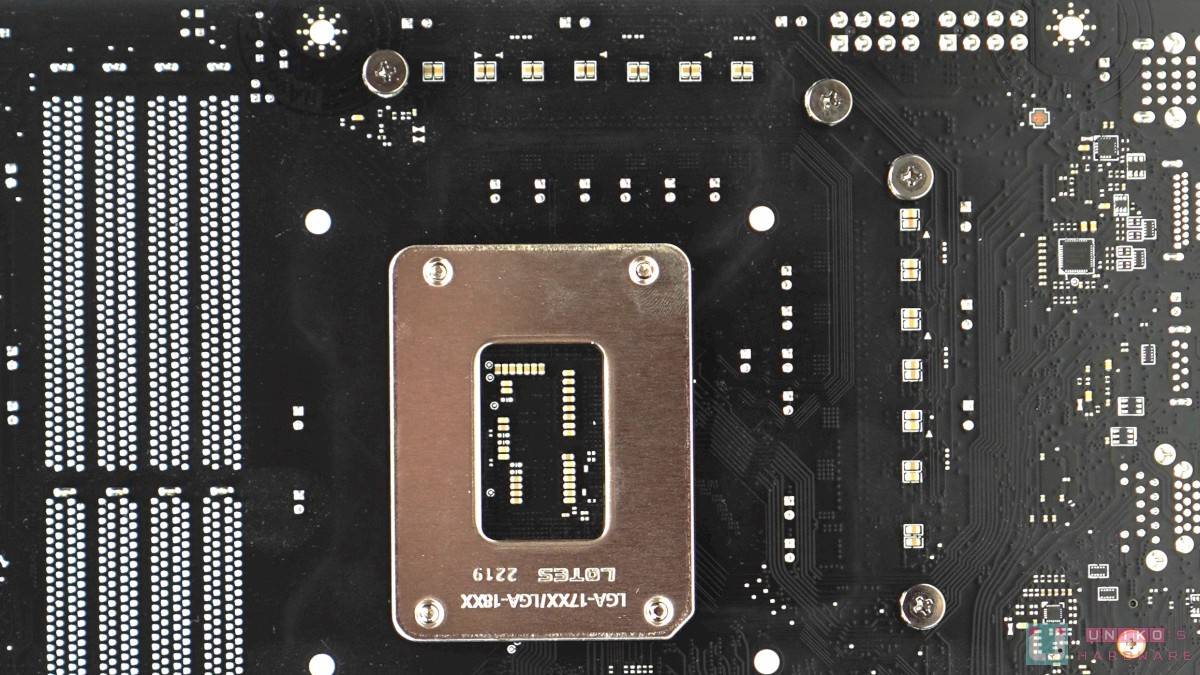

支持全新Intel 12代Alder Lake系列处理器，也是因为Intel Socket LGA 1700有1700接触点数，所以我们还是会建议玩家要使用LGA 1700扣具，才能发挥最大的散热效果。 MSI 独家 CORE BOOST 超频功能，让你超频更顺手。
2 组 EPS 8-Pin 电源连接器，旁边有 1 颗电感辅助。
DDR4 内存 – MEMORY BOOST

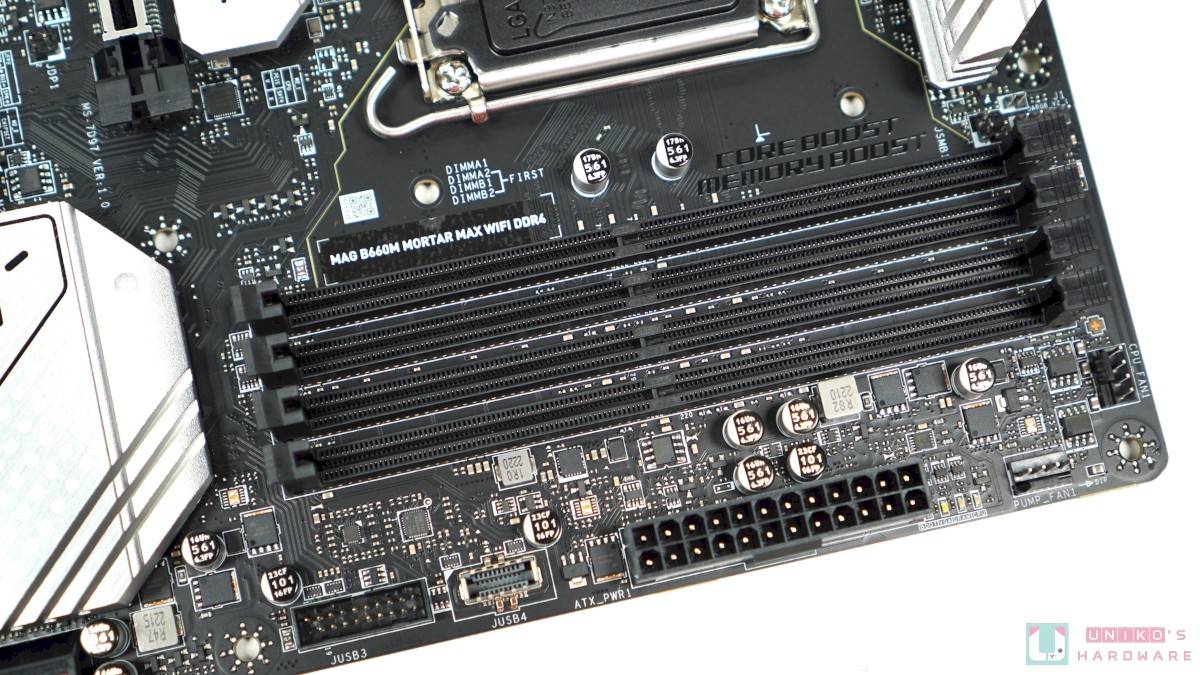

内存有4组DDR4 DIMM插槽，支持双通道，最高可支持128GB容量，透过MEMORY BOOST技术，超频最高可达4800+频率。

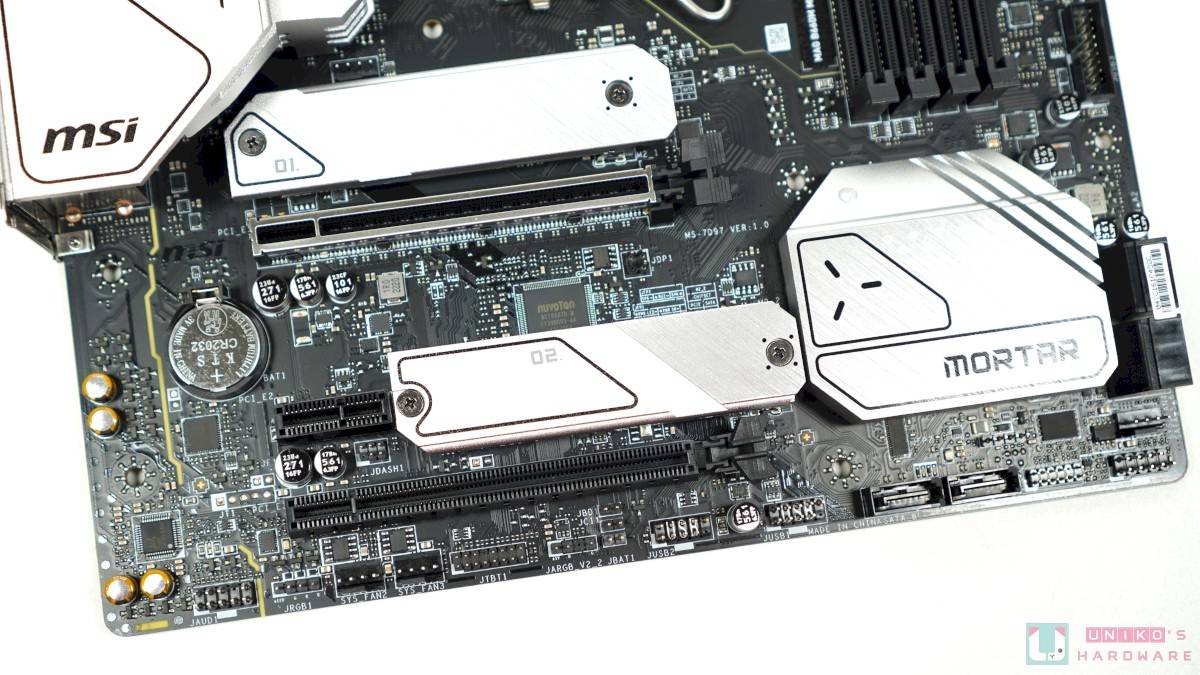

PCI Express 插槽 – PCIE 钢铁护甲

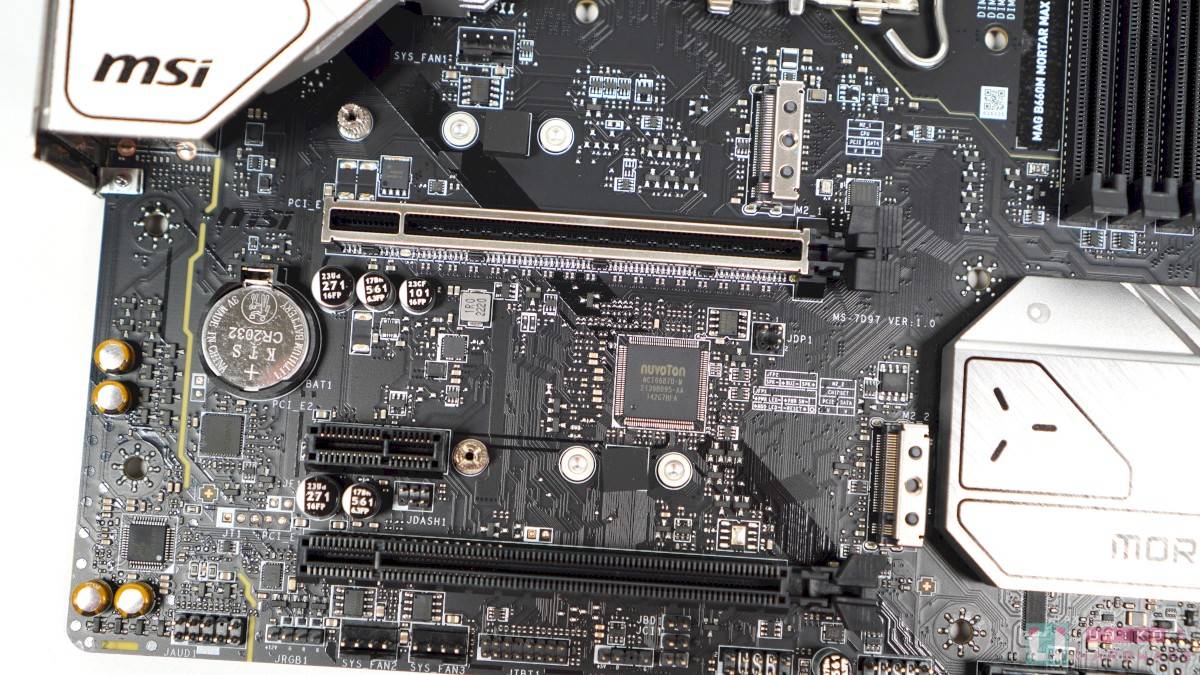

PCI Express X16 插槽有 2 组是 PCIe x16，第 1 组插槽由处理器控制，支持 PCIe 5.0 x16。 第2组插槽由B660芯片组控制，支持PCIe 3.0 x4。 另外还有 1 组 PCIe 3.0 x1 插槽在 2 组 PCIe x16 之间。
M.2 与 SATA 储存
有2组M.2 SSD插槽，6组SATA插槽，M.2与SATA可能会互相影响可用数量，当M2_2插槽装有M.2 SATA SSD时，SATA8接口将不可用。
- 第1组M.2插座PCIe 4.0 X4（M.2_1）处理器控制，支持Mkey Type 2260/2280，支持PCIe 4.0 x4 SSD。
- 第 2 组 M.2 插座 PCIe 4.0 X4 （M.2_2） B660 芯片组控制，支持 M key Type 2260 / 2280，支持 SATA 6Gb/s、Intel Optane Memory。

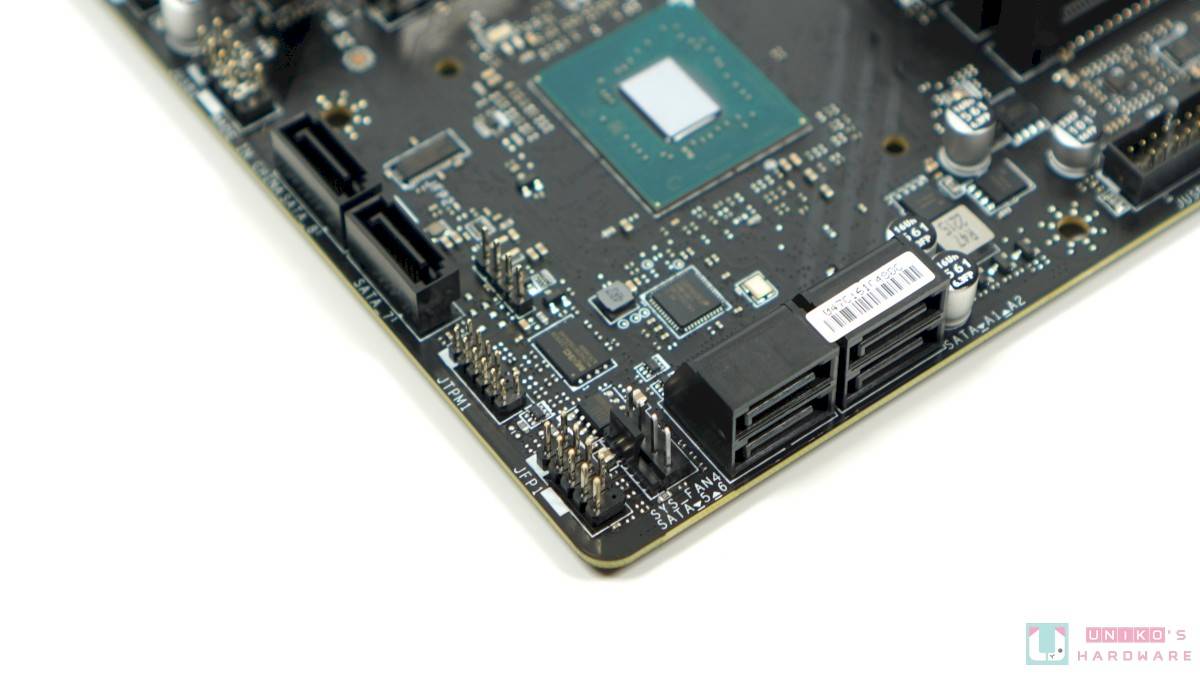

- 6 组 SATA 6Gb/s 插座，SATA 5 ~ 8 由 B660 芯片组控制，SATA A ~ B ASMedia ASM1061 芯片控制
I/O 背后输出
预装I/O上盖，提高EMI保护和安装便利性。
- 4 组 USB 2.0 接口
- HDMI 2.1 端口
- DISPLAY 1.4 端口
- 3 组 USB 3.2 Gen 2 Type-A 10 Gpbs
- 1 组有线网络接口
- 1 组 USB 3.2 Gen 2×2 Type-C 20Gbps
- 无线网络天线接口
- 5 组音源孔
- Optical S/PDIF 输出音源孔

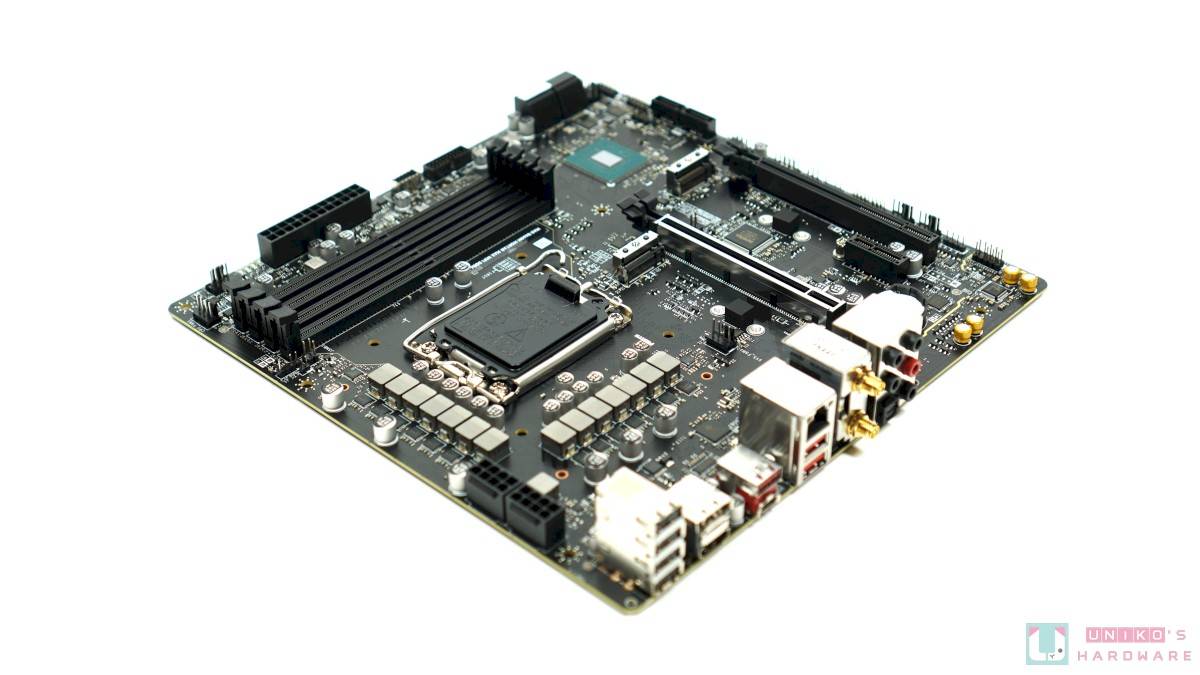

主板拆解介绍

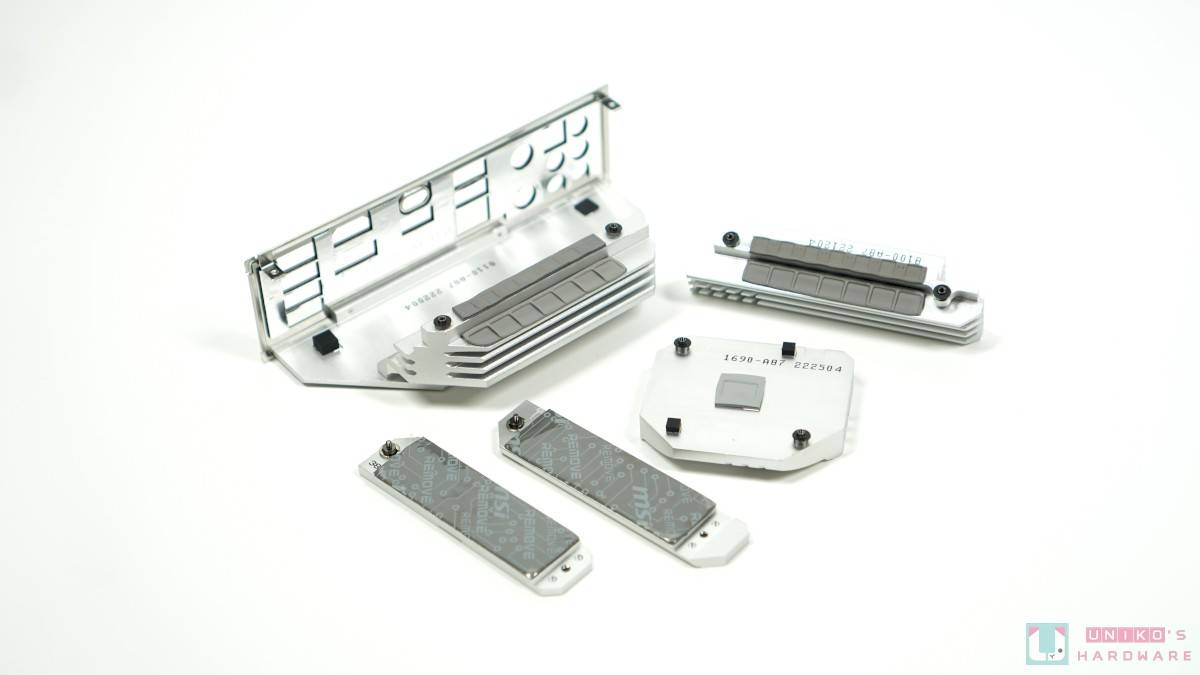

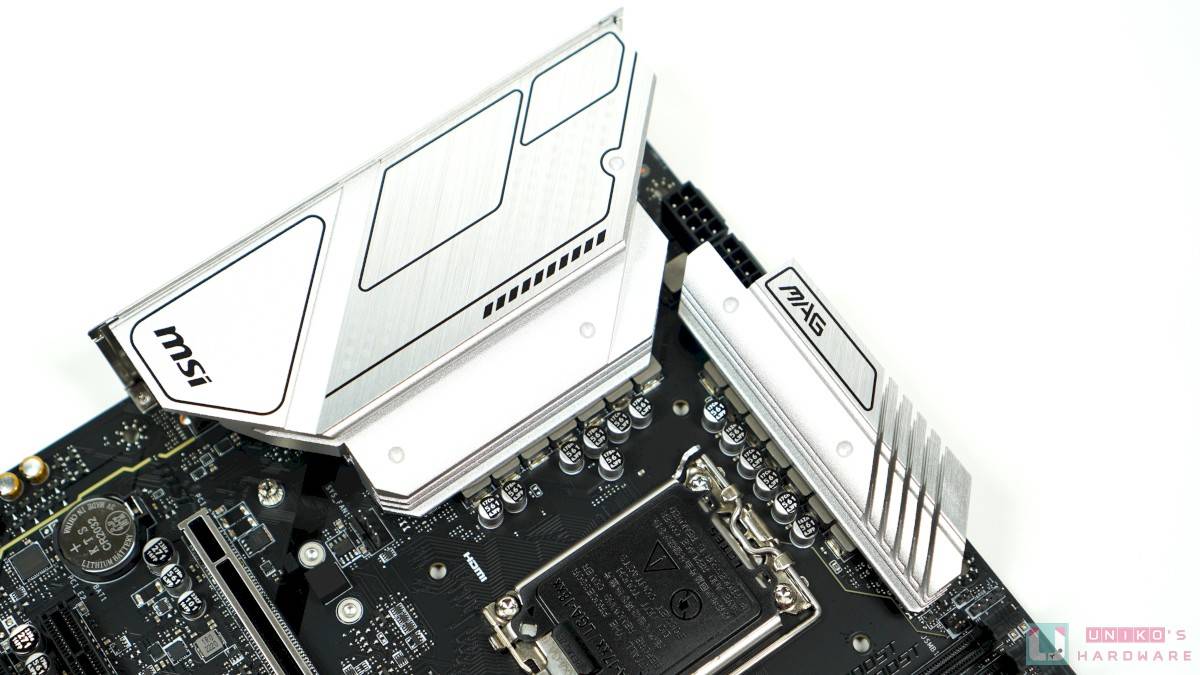

供电散热采用分离式设计，两个区域的供电都有散热器，顶部铝块延伸至I/O上方，中间也有大量凹槽提升散热面积，总散热面积不小，7W/mK的导热导热贴规格，降低整体供电模组温度。
两组M.2 SSD插槽有单层M.2散热设计，使用7W/mK的导热导热贴。
12+1 +1 供电设计

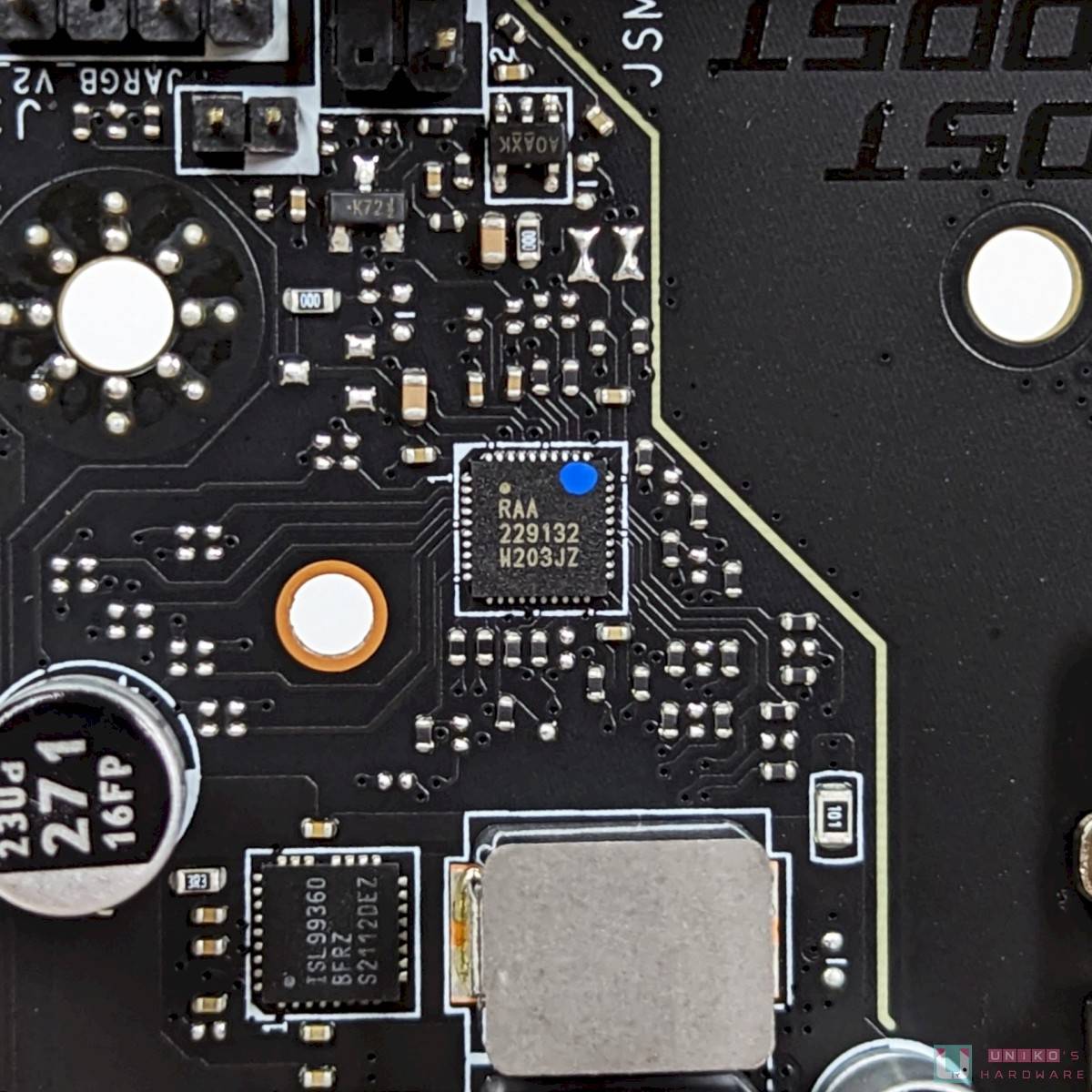

RENESAS RAA229132 PWM 控制器，最高支持 8 + 1 组 PWM 信号作双路输出，VCORE （黄色） 在这张板子是 Duet 并联输出 12 组 （6 X 2），则 VCCGT （绿色） 1 相输出。

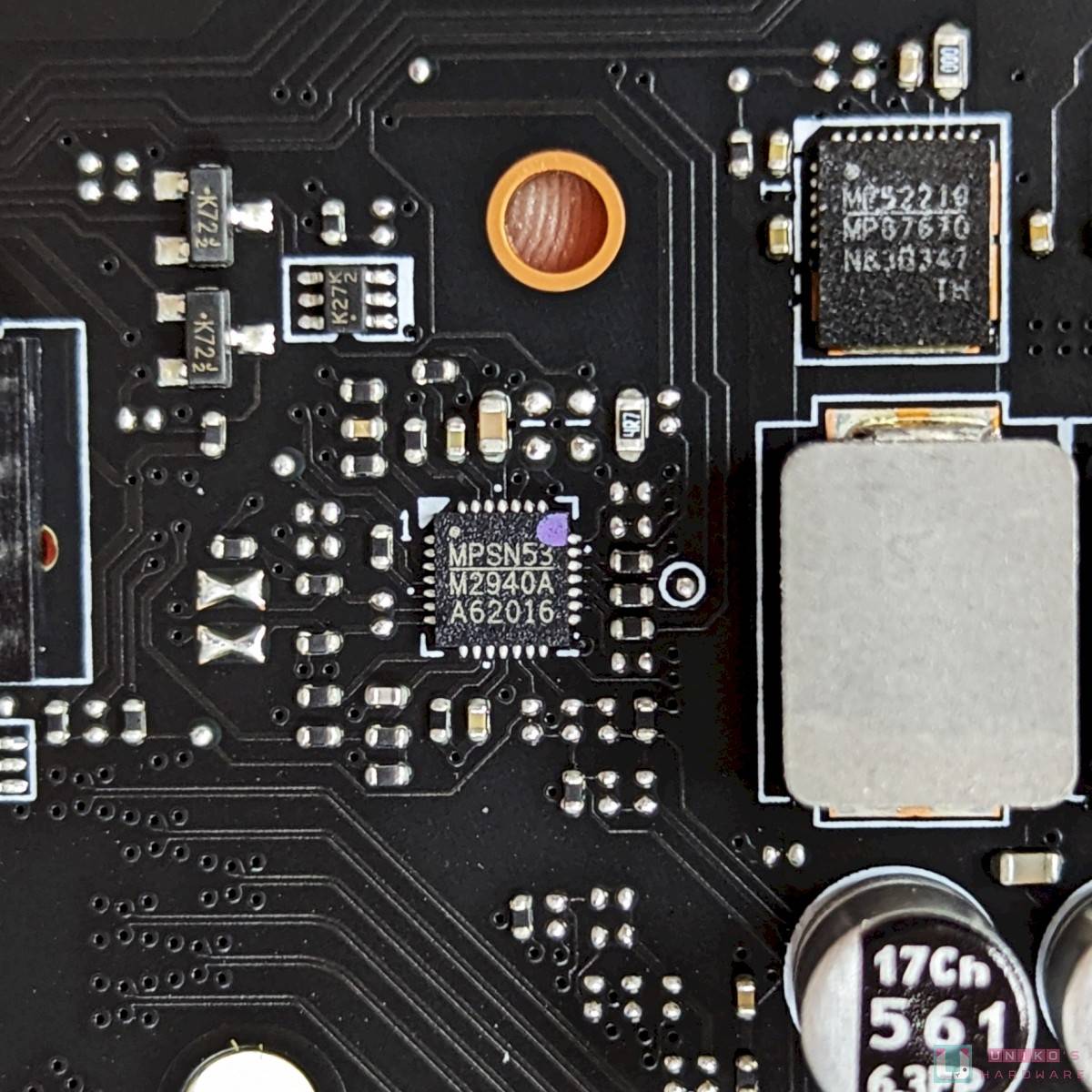

VCCAUX （红色） 1 相设计，由 MPS M2940A PWM 控制，CPU FIVR 模块转化出 VCCSA 和 TX VDDQ 等等的 FIVR 电压。
VCORE + VCCGT + VCCAUX 供电

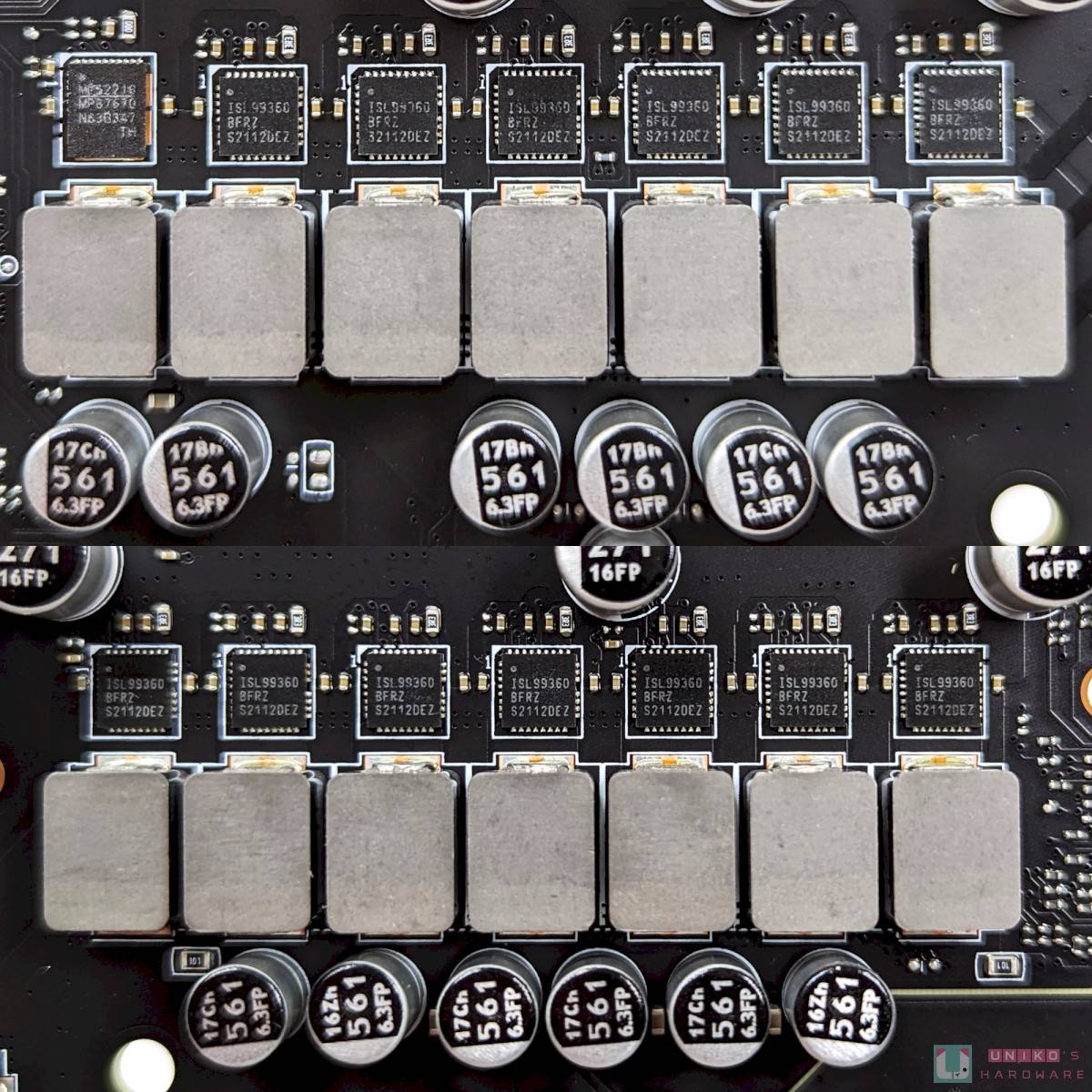

- VCORE 核心 VRM 配置是，12 颗 RENESAS ISL99360 60A SPS。
- VCCGT 内显 VRM 配置是，1 颗 RENESAS ISL99360 60A SPS。
- VCCAUX VRM 配置，1 颗 MPS MP87670 MOSFET 70A Power Stage。
网络相关

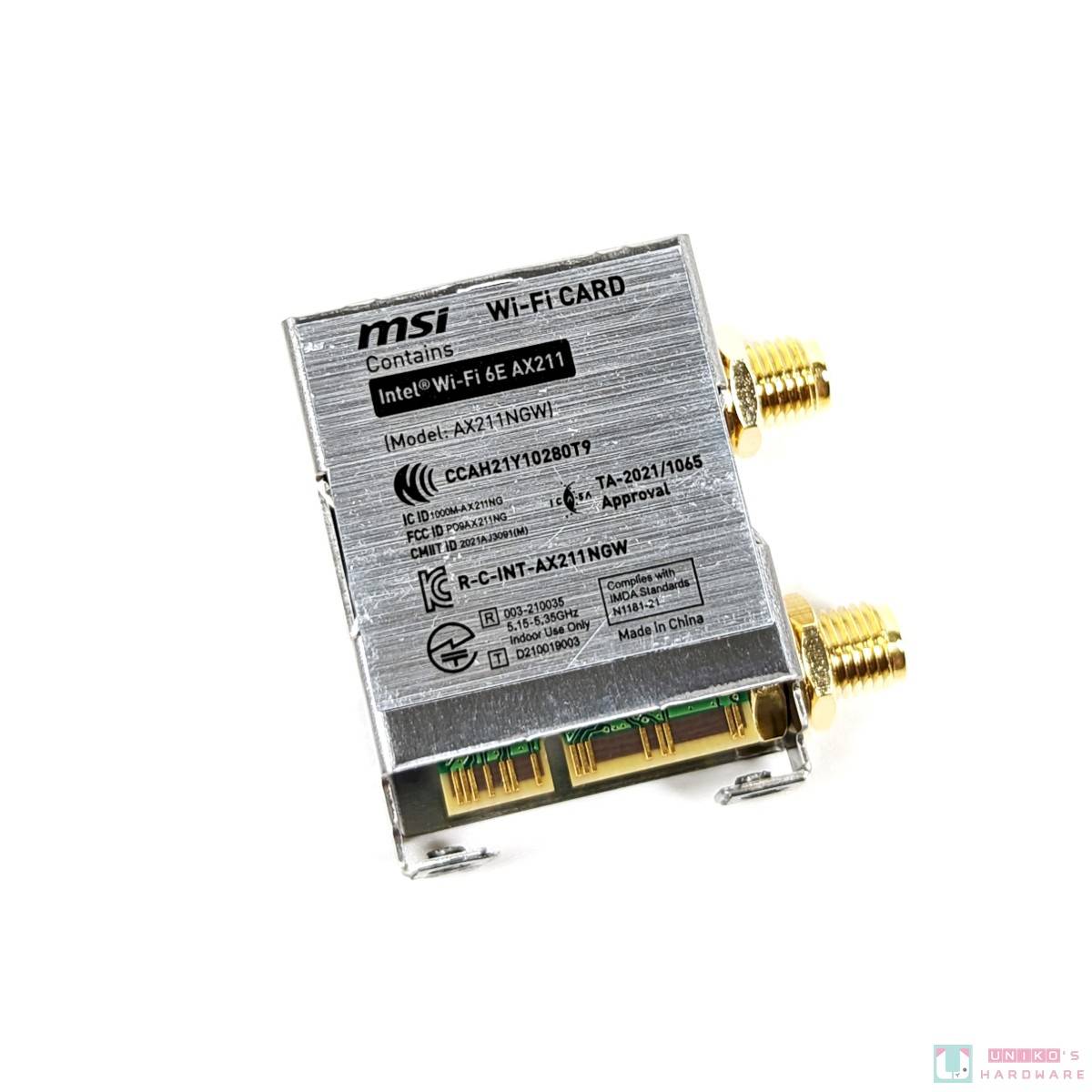

- INTEL WIFI6E AX211无线网络模块，支持2.4G、5G、6G频段，最高速度2.4Gbps（160MHZ），同时内建BT蓝牙5.2。

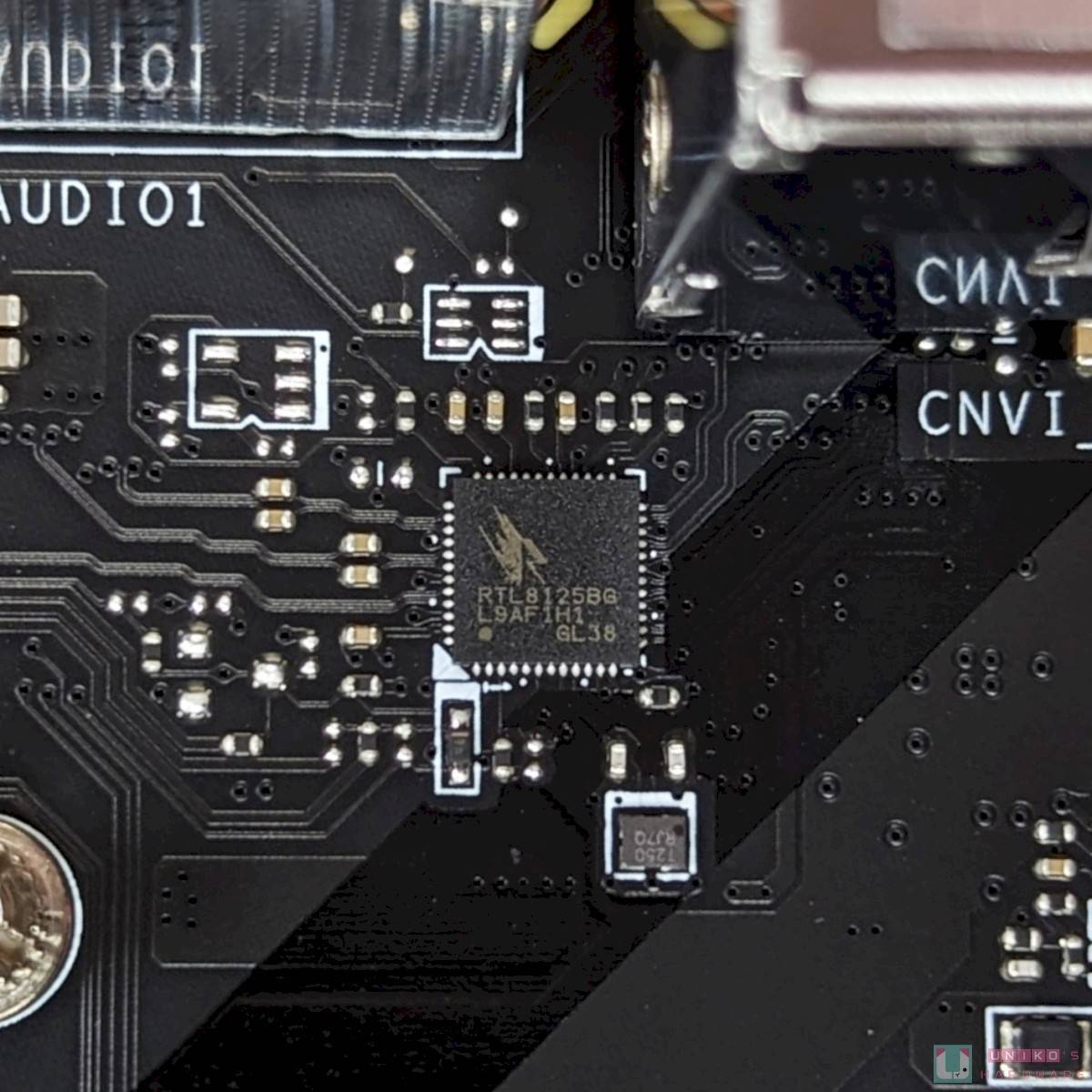

- Realtek 8125BG 2.5Gbps 网络控制器，提供 1 组 2.5Gbps RJ45 端口。
音效相关

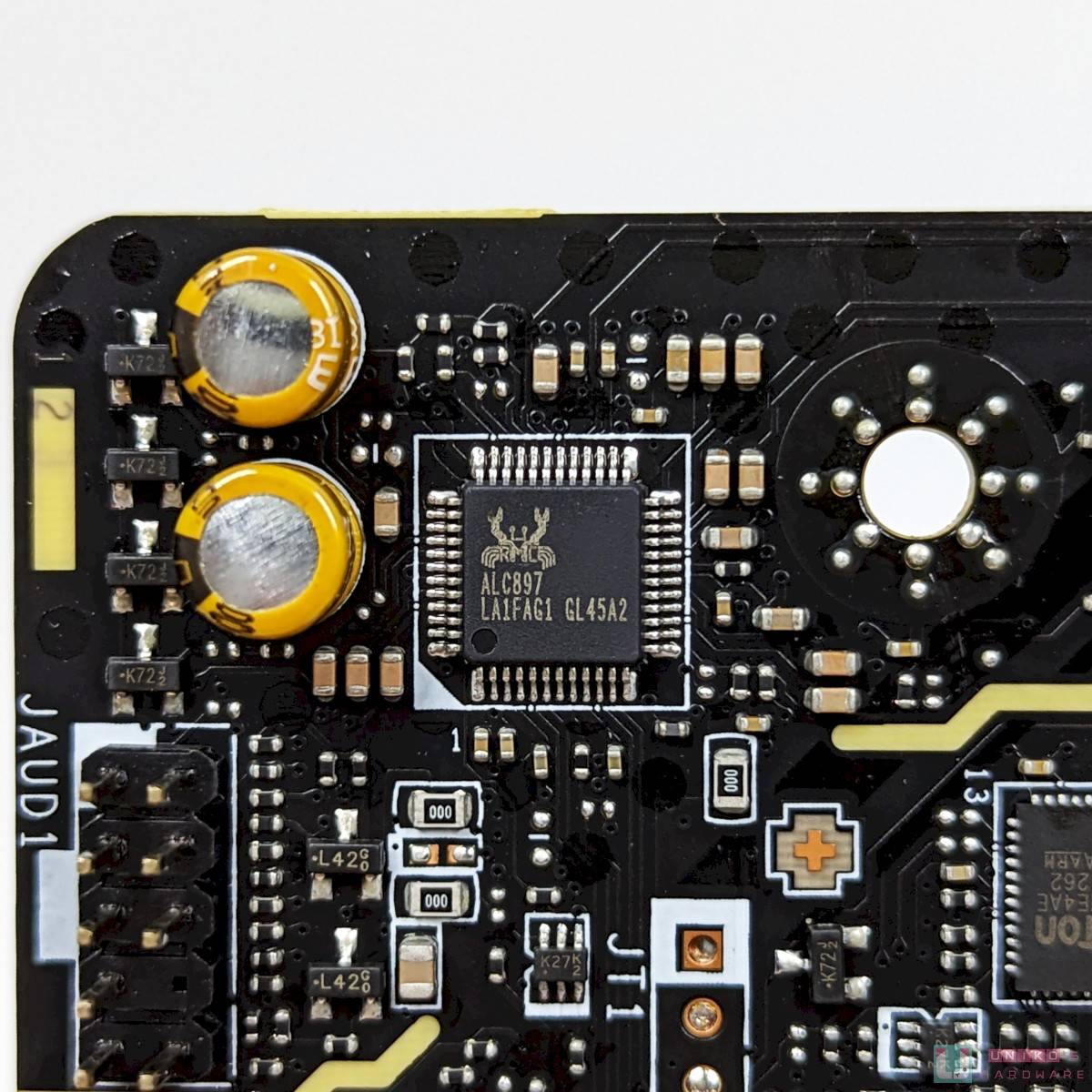

Realtek ALC897 Codec 音效编码解码芯片，支持 7.1 声道高音质音效和 S/PDIF 输出。
B660 芯片组

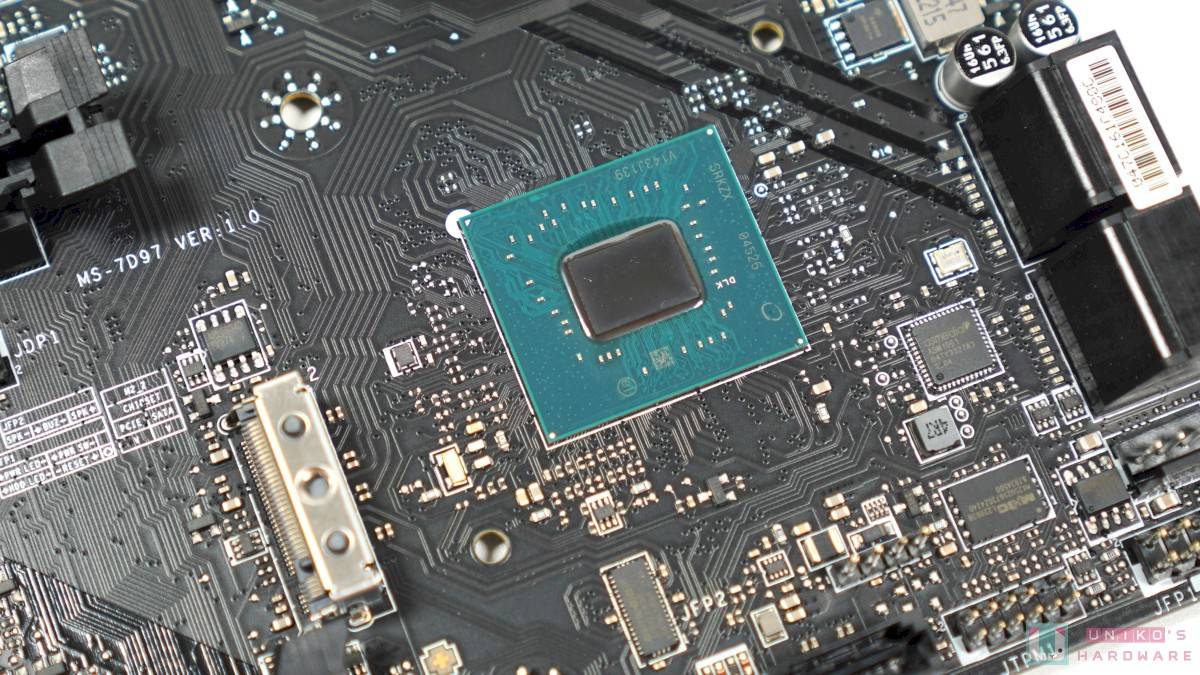

INTEL B660芯片组“SRKZX”，B1 步进，Intel 建议客户价格为 USD 29，比上代 B560 芯片组贵了 1 美元。 B660 芯片组的供电模组，控制器是ANPEC ELECTRONIC APW8723A 单相降压 PWM 芯片。
B660芯片组提供8条PCIe 3.0通道和6条PCIe 4.0通道，共14条PCIe通道，另外有4条PCIe 4条PCIe4.0通道作为DMI传输，对比起上代B560芯片组仅有12条PCIe通道而且全为PCIe3.0，以及DMI只有4条PCIe3.0。
Non KOC 芯片

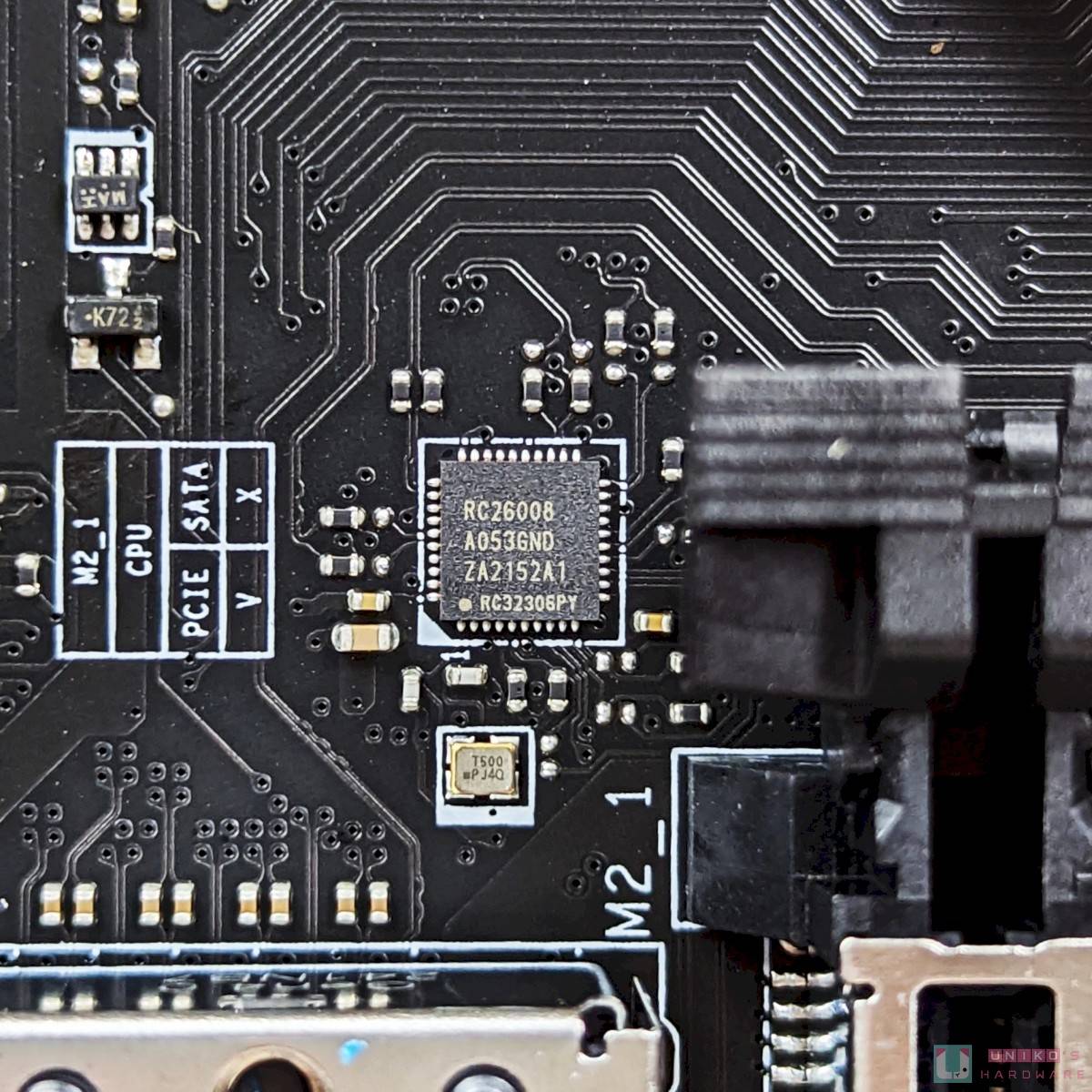

使用了1颗 Renesas RC26008 PCIe 5.0 Clock Buffers 外置时钟生成器芯片，让用户可以独立调整 BCLK 和 DMI 频率数值，因为 Non K 处理器无法调整倍频，使用芯片透过外频超频。
i5-12400F Non k 超频测试测试

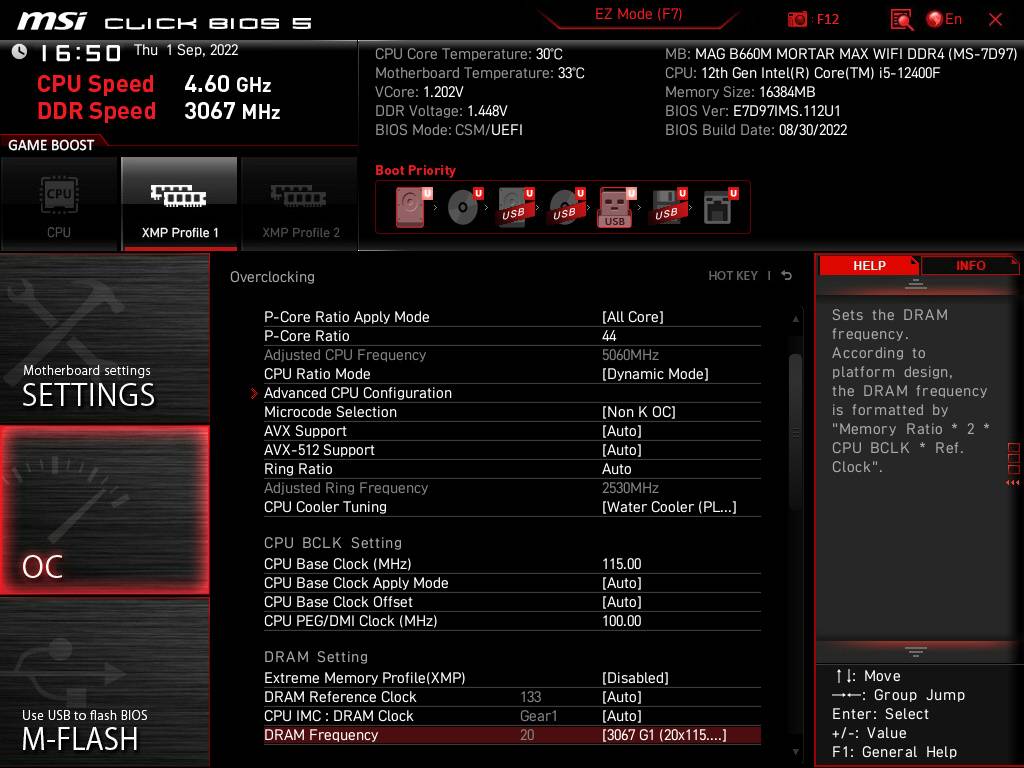

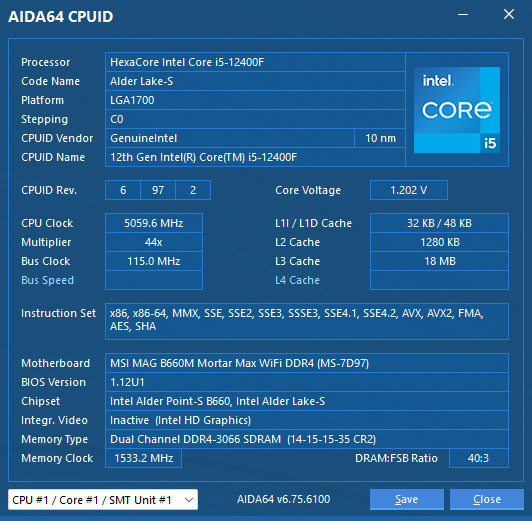

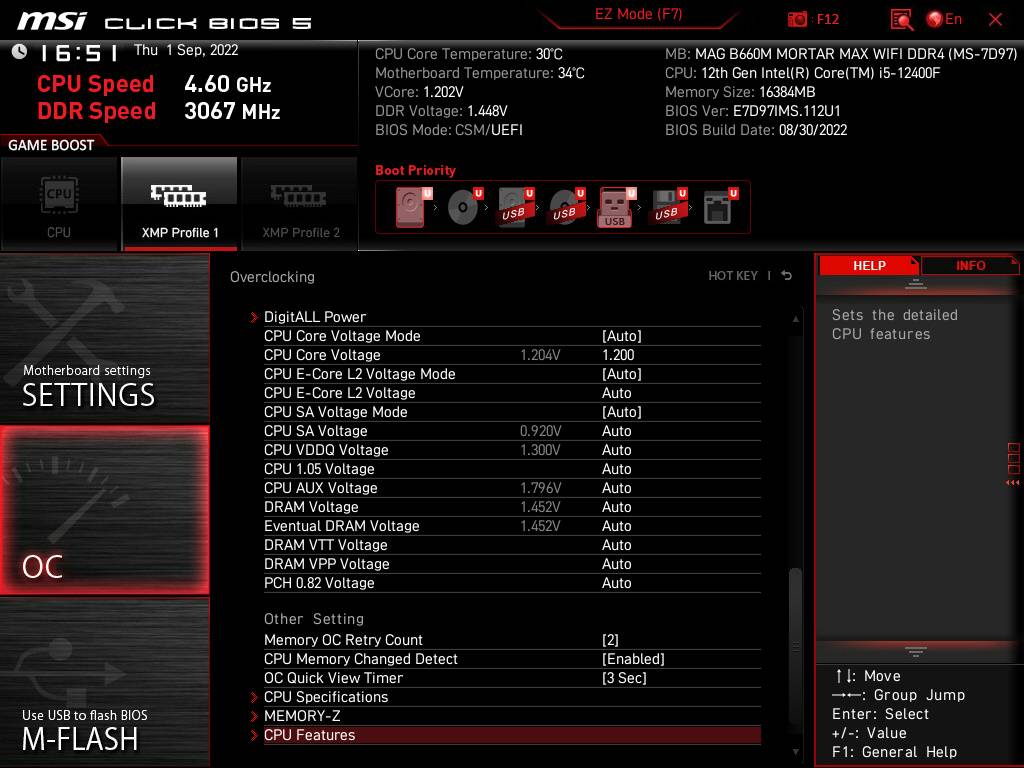

我们对主板进行处理器与内存超频测试，将频率拉至5059 MHz，内存超频GEAR 1 DDR4 3066，BIOS用最简单的调整方式，PCORE 44倍，Microcode微码改成Non KOC（也可以不改），散热器改成水冷散热器PL提高，处理器BCLK 115 MHz，内存设定GEAR 1 DDR4-3067，CPU电压1.2 V。

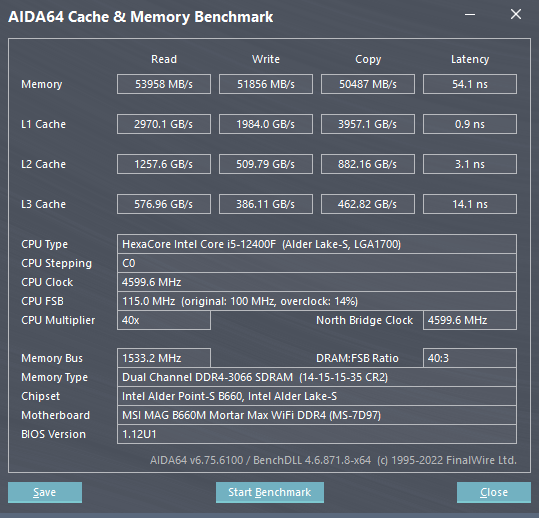

内存的读取53958 MB/s、写入51856 MB/s、复制50487 MB/s，延迟来到54.1 ns。
| 种类 | 型号 |
|---|---|
| 处理器 ： | intel Core i5-12400F |
| 主板 ： | MAG B660M MORTAR MAX WIFI DDR4 / 1.12 |
| 内存 ： | G.SKILL Trident Z Neo DDR4 3600 8GB *2 (GEAR 1 3066 14-15-15-35) |
| 显示卡 ： | AMD Radeon RX 6400 |
| 保存 ： | KLEVV CRAS C920 Gen4x4 2TB |
| 机壳 ： | STREACOM BC1 |
| 电源供应器 ： | HYDRO PTM PRO 1200W |
| 散热器 ： | MSI MEG CORELIQUID S280 |
| 系统 ： | Windows 11 21H2 |

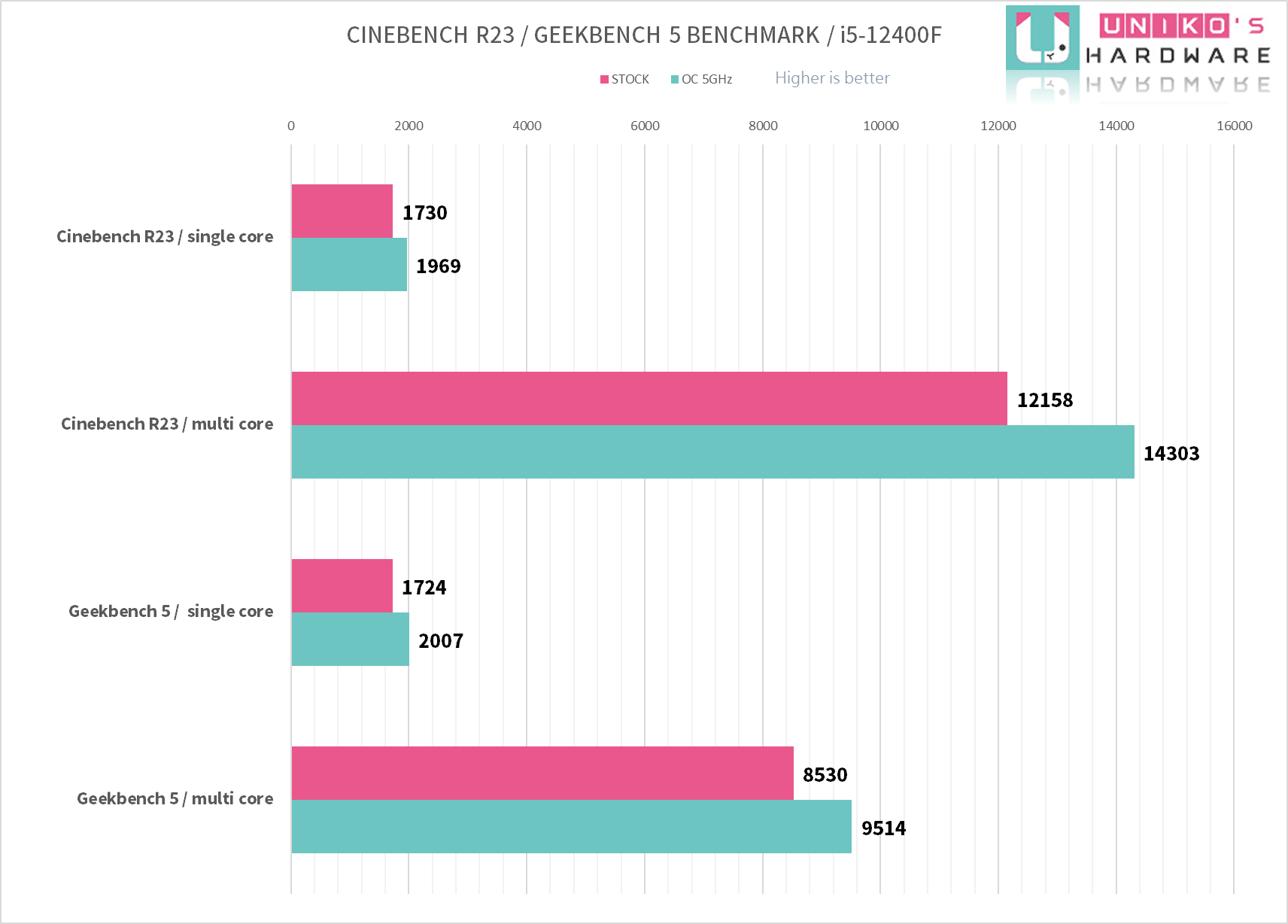

主要测试CINEBENCH R23和GEEKBENCH 5，都会测试单核心和多核心分数，对比预设和超频5GHz，CINEBENCH R23 20单核心增加了13.8%、多核心增加了17.6%。 GEEKBECH 5 单核心增加了 16.4%、多核心增加了 11.5%。
功耗方面默认从整机130W变成190W，功耗增加了46.2%。
结论
MAG B660M MORTAR MAX WIFI DDR4 是目前MSI第一张非K处理器可超频的B660主板，MORTAR系列大多是海量装机市场青睐高CP主板，如果搭配使用较便宜的非K处理器，来OC超频也是很有趣又划算。 但是有一点要注意，需要搭配 AIO 散热器或是更高级的风冷散热器，才可以确保超频解热问题，INTEL 内附的散热器不足应付，表示得多准备一笔支出，总之这是一张可以让人感受到乐趣十足的主板。
