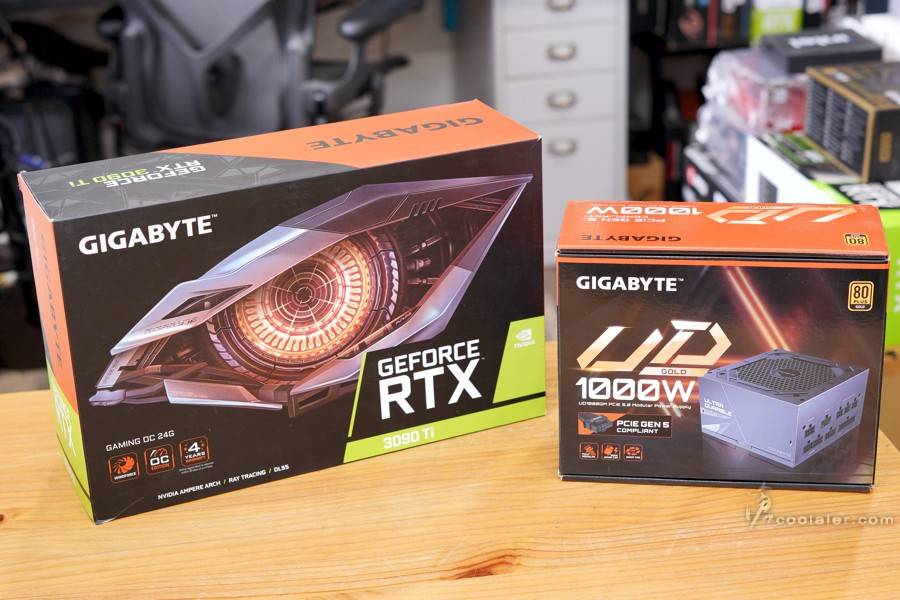

NVIDIA 在推出 RTX 3090 Ti 的时候为 PCIe Gen5 电源先做好了准备，这张卡在今年3月底推出，距离现在不到半年，接近 RTX 30 系列尾期的 RTX 3090 Ti PCB 据传是与 RTX 40 某个高阶型号设计兼容，也之所以先用上了 PCIe Gen5 16pin 电源，而目前也有少数电源供应器原生支持这个 16pin，此次要开箱测试的就是 GIGABYTE 所推出的 RTX 3090 Ti Gaming OC 以及 UD1000GM PG5 有原生 PCIe Gen5 的电源供应器。
GIGABYTE RTX 3090 Ti Gaming OC，核心时钟最高1905MHz，内存速度21Gbps。
主要特色，采用WINDFORCE 3X散热系统，有3个10公分刀锋导流风扇，搭配正逆转功能、超导热板、8根纯铜热导管、风扇停转功能、以及Screen cooling等散热技术，另外也有金属强化导热背板、显卡支撑架。

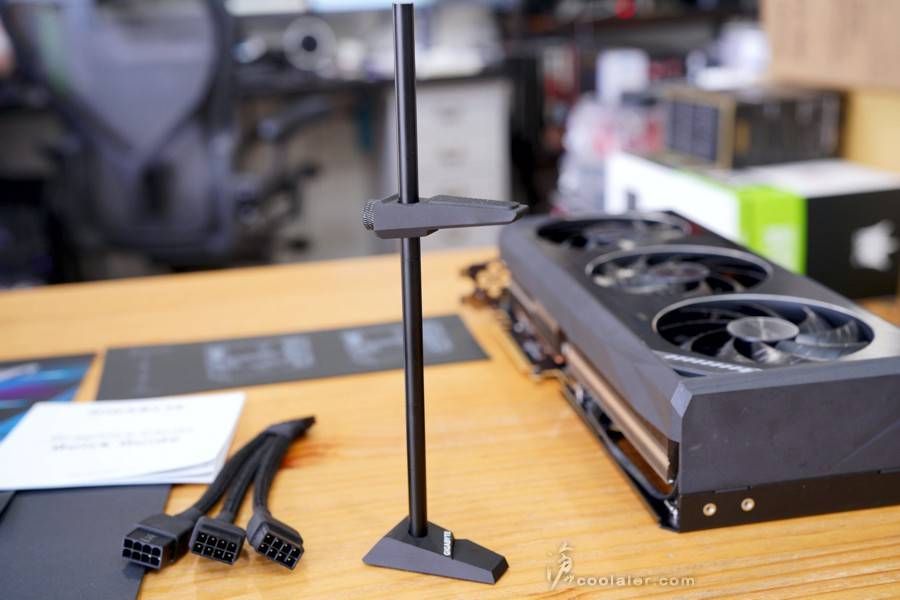

配件有说明书、保固说明、支撑架安装说明、显卡支撑架、3个 8pin 转 PCIe Gen5 16pin 转接头。
显卡支撑架。 RTX 3090 Ti Gaming OC 很重，不撑不行。

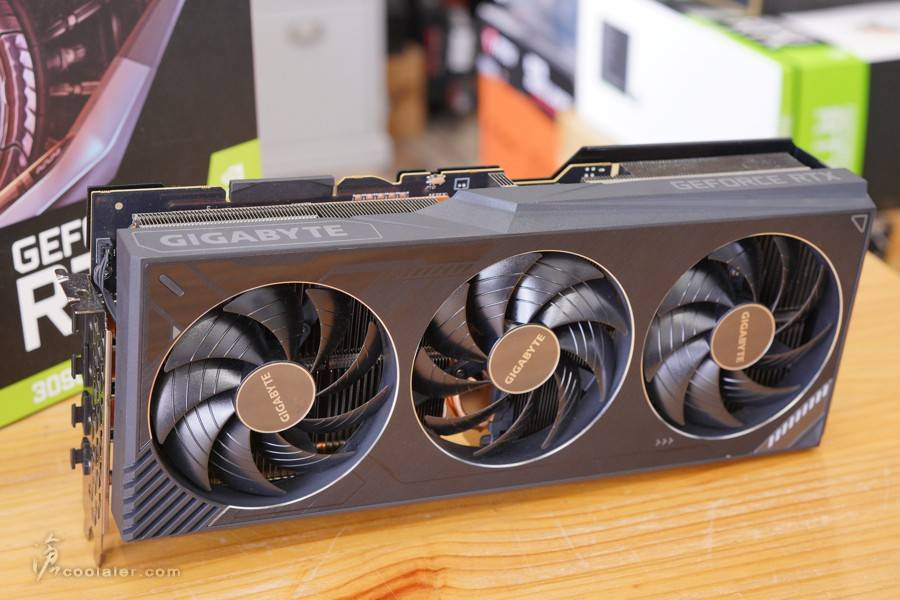

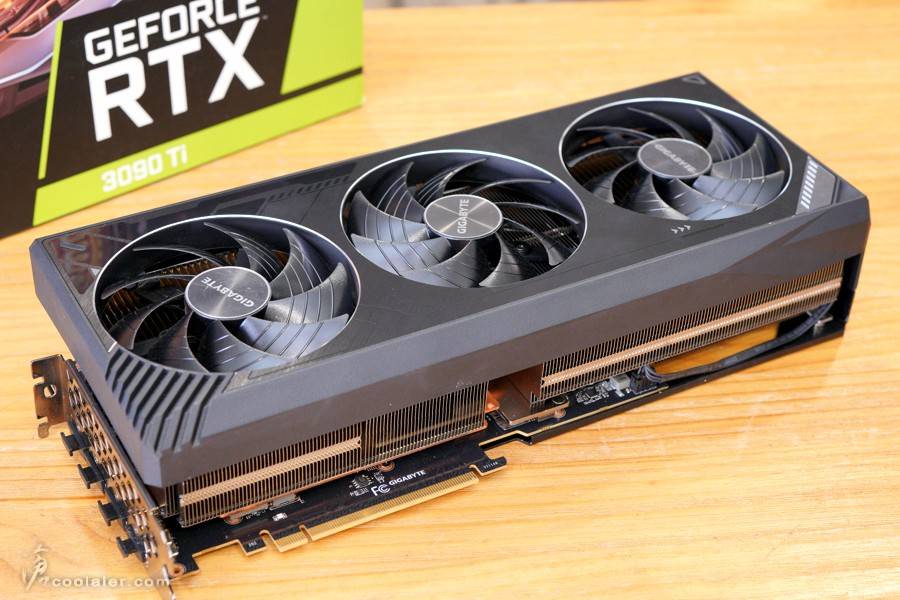

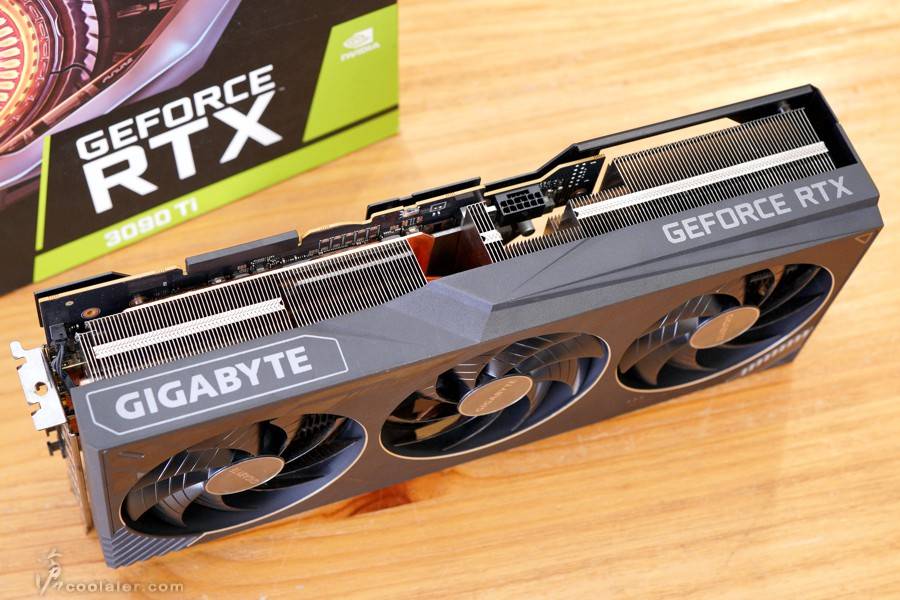

RTX 3090 Ti Gaming OC 外型算是低调路线，整体黑色，部分镜面与条纹处理，并没有 RGB 灯效。
需要占用4个插槽，相当大一张，长度有331mm。

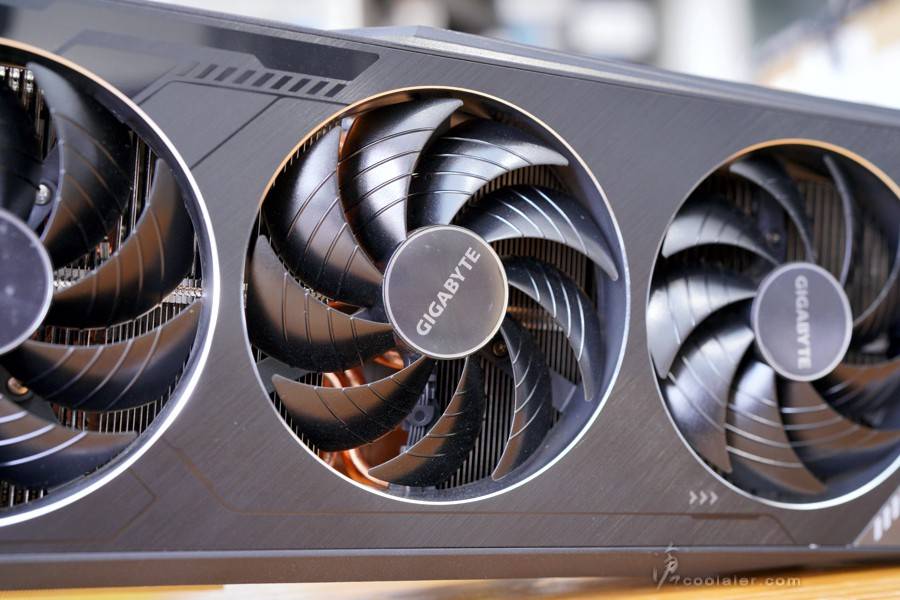

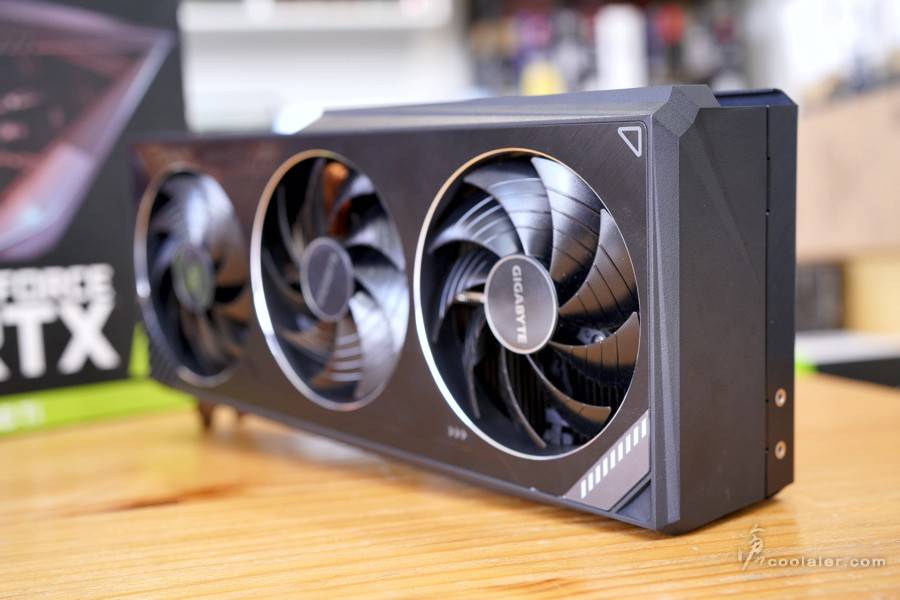

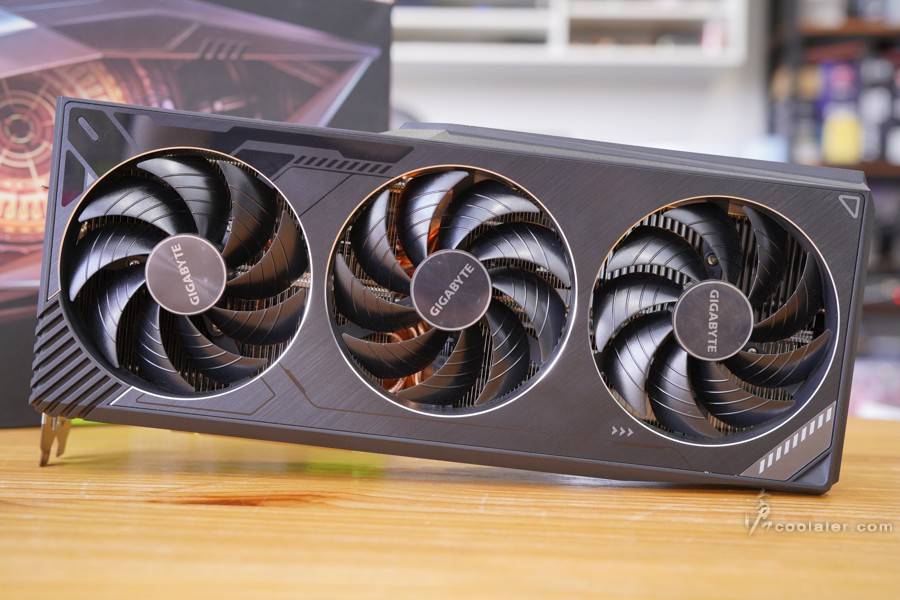

采用3颗10公分刀锋导流风扇，在风扇框内侧边原有钻切银边处理，风扇支持正逆转抗扰流 “ALTERNATE SPINNING” 设计，可减少相邻风扇之间的乱流并提高气流压力，有更好的散热效率。 叶片表面有导流沟槽，能提升更多的进风量。 支持 0dB 完全静音，未达到工作温度风扇会完全停止。
相当厚实，需要4个插槽。

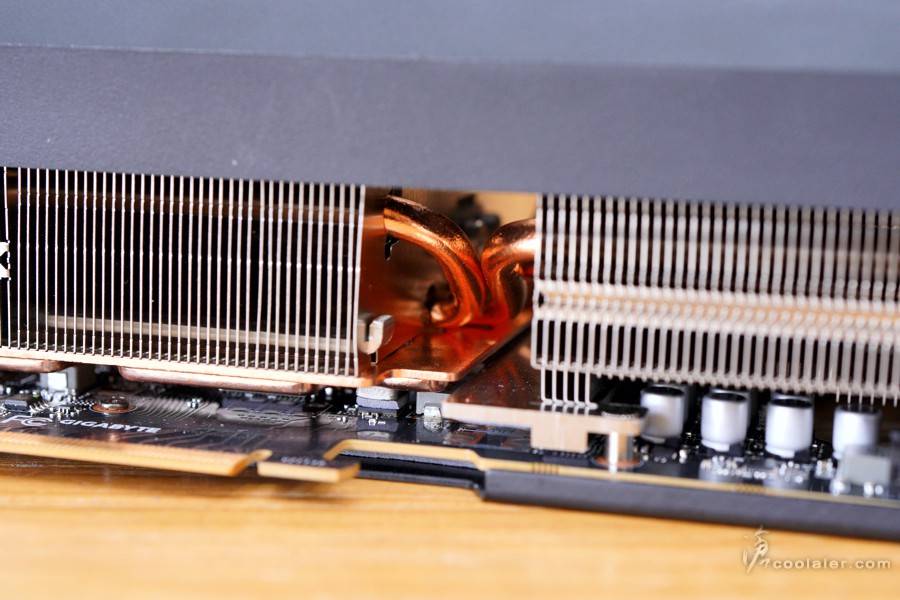

下方可以看到内部有热导管。
后方是采用封闭式，主要是对应后方有 Screen cooling 的开窗设计。
顶部有GIGABYTE、GEFORCE RTX字样。

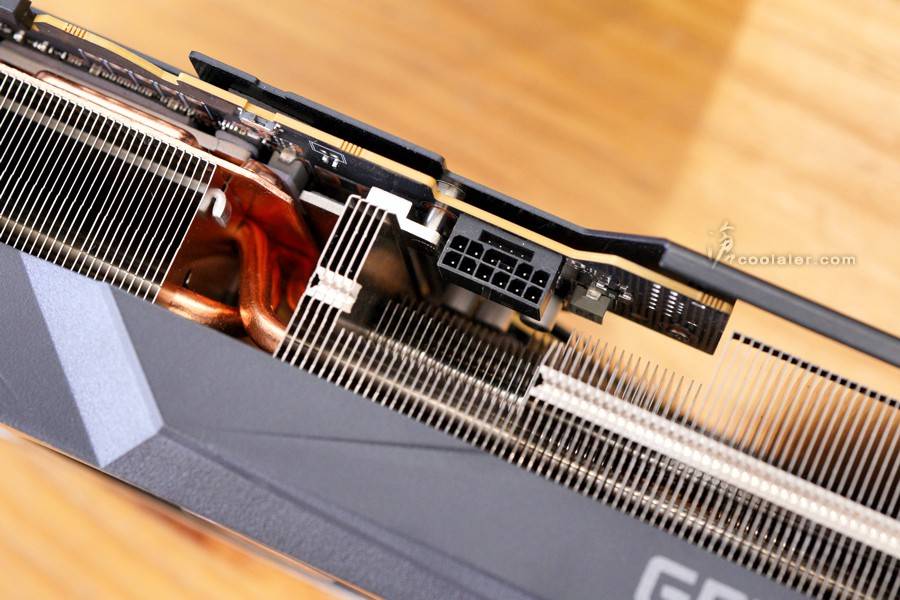

采用12+4pin PCIe Gen5 供电。 如果无原生街头可以透过3个 8pin 转接。

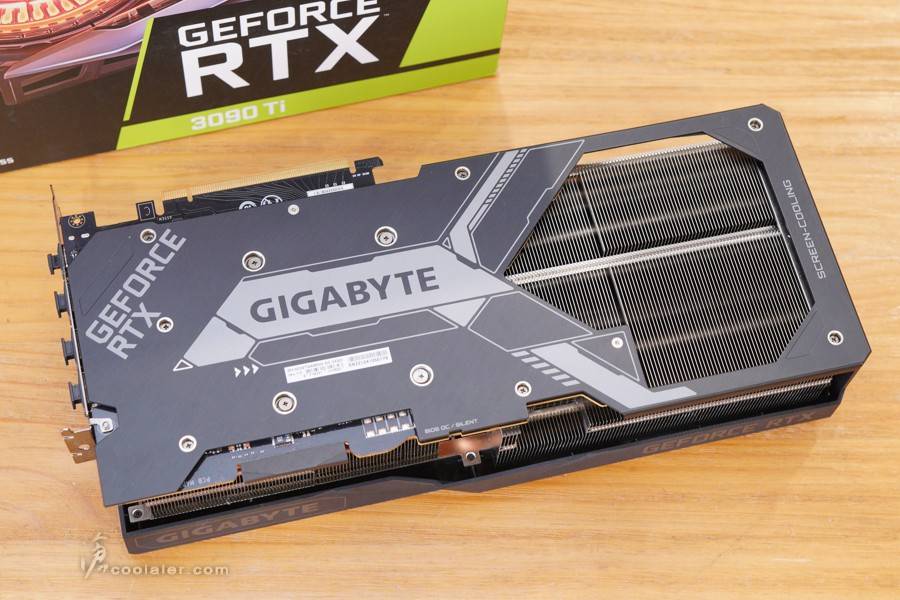

背部有金属导热兼强化背板。 可以看到 PCB 是采用与公版相同右边“<”型切口设计。

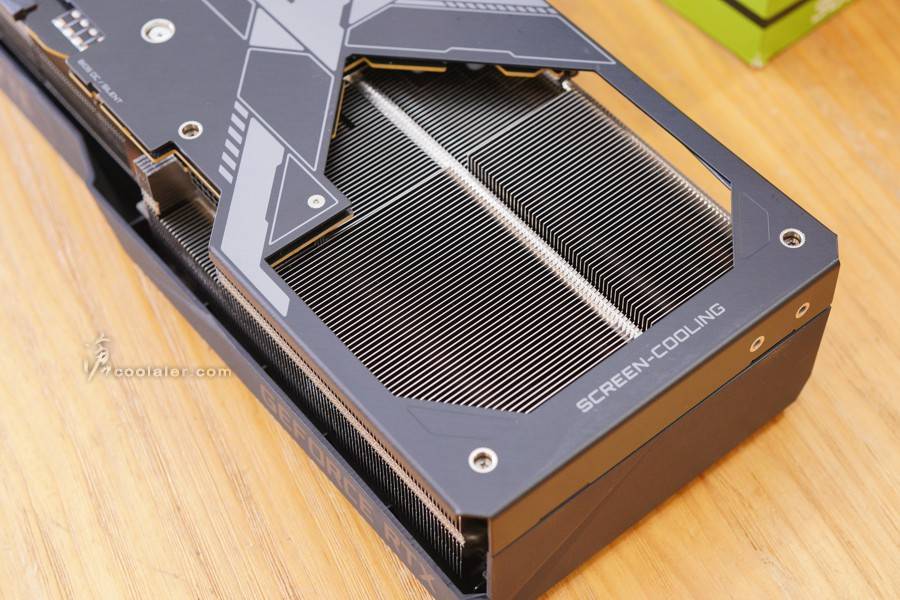

后方为 Screen cooling 的开窗设计，风扇可直接把鳍片上的废热带出。

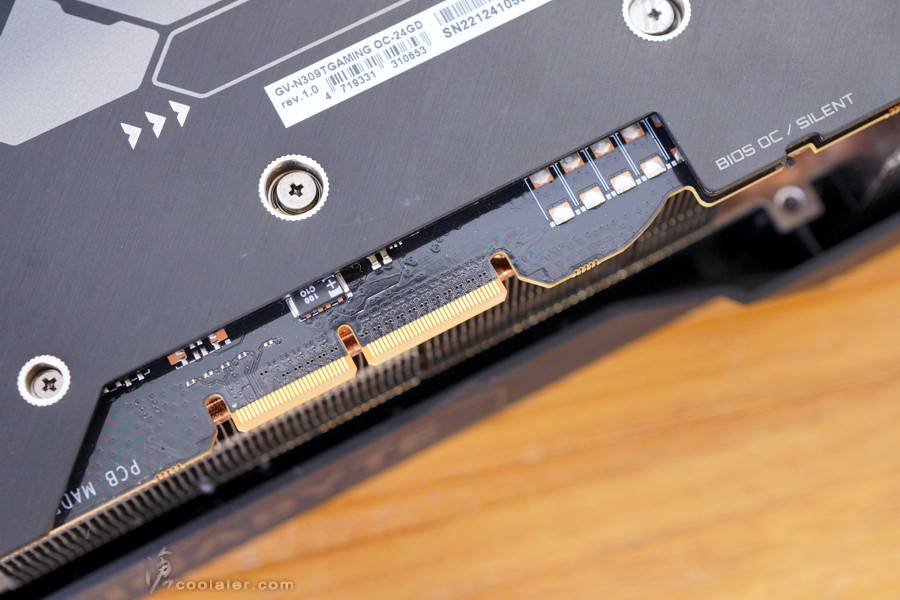

RTX 3090 或 Ti 才有的 NVLINK，支持双显卡串接。

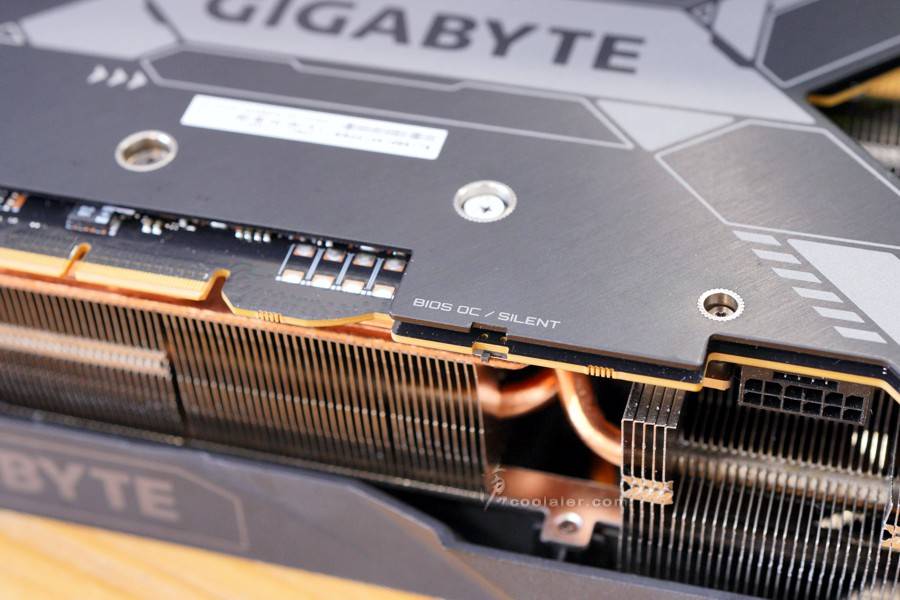

在电源旁边有1个双 BIOS 切换开关，可选择 OC 超频或 SILENT 静音模式。

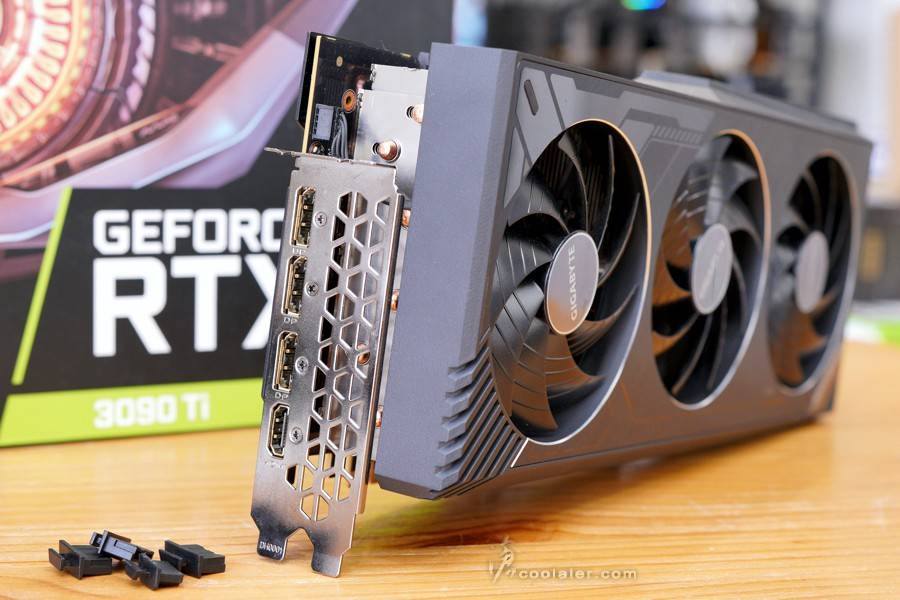

输出端口有3个DP、1个HDMI。
散热片在供电与内存对应位置上都有贴上导热垫强化散热。
背部在供电的部分也有导热垫与金属背板接触。

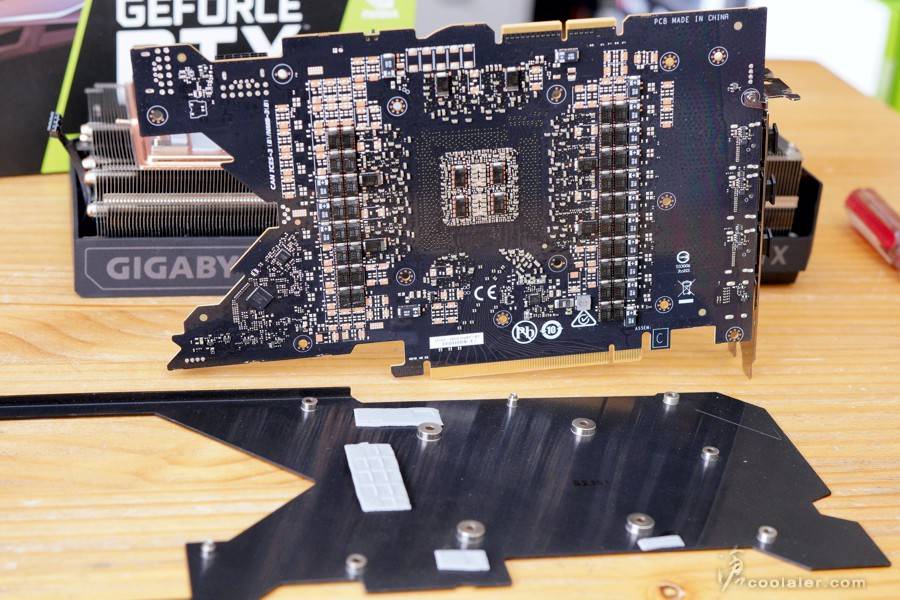

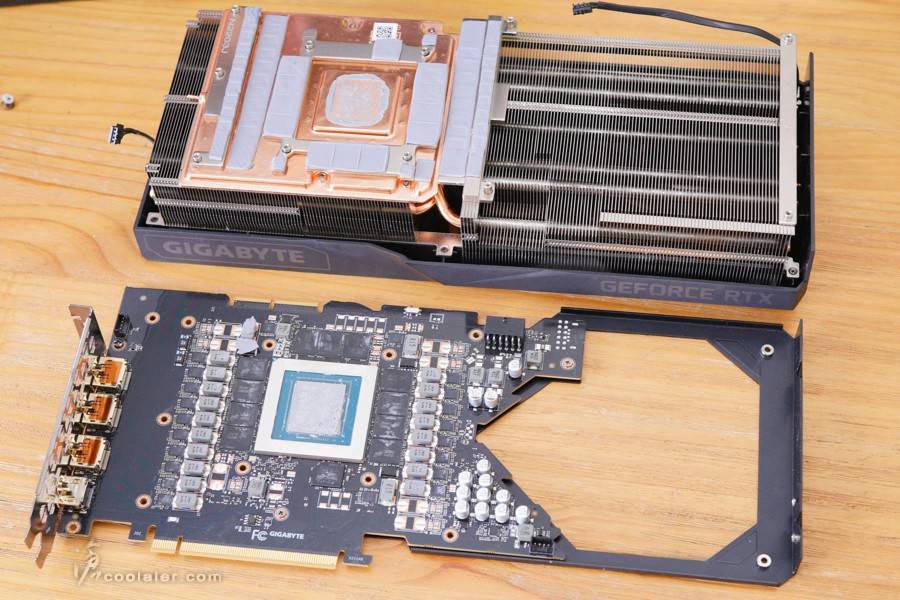

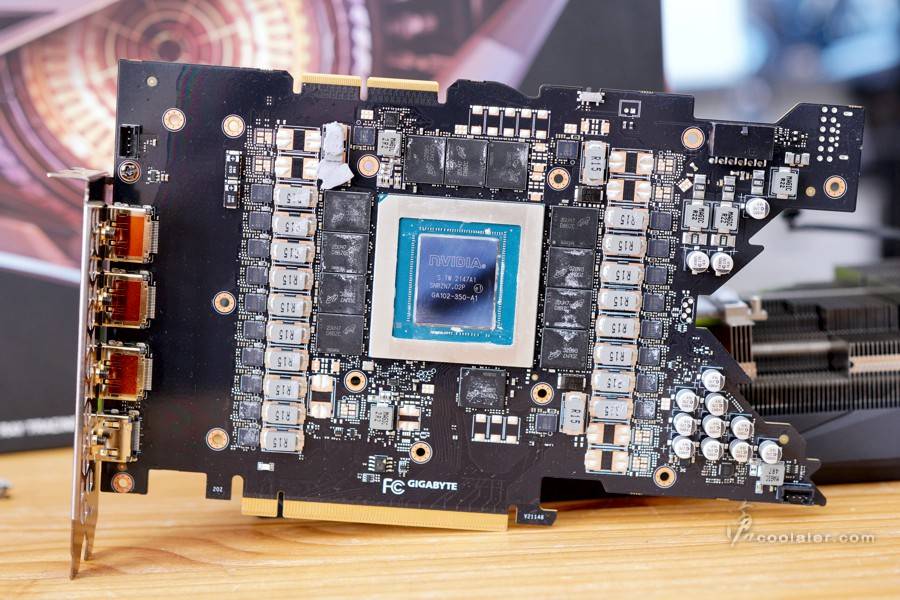

其实 PCB 没有很大一张，但却是很特别的“<”型切口。

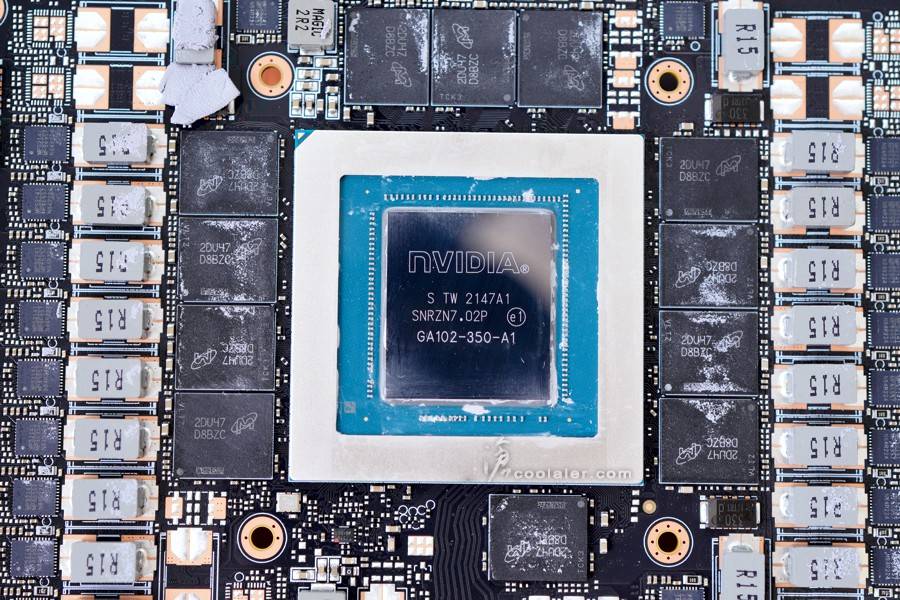

采用GA102-350-A1核心芯片，内存则是Micron D8BZCGDDR6X颗粒，单颗2GB，12颗共24GB。
与显卡接触面皆在左侧边。

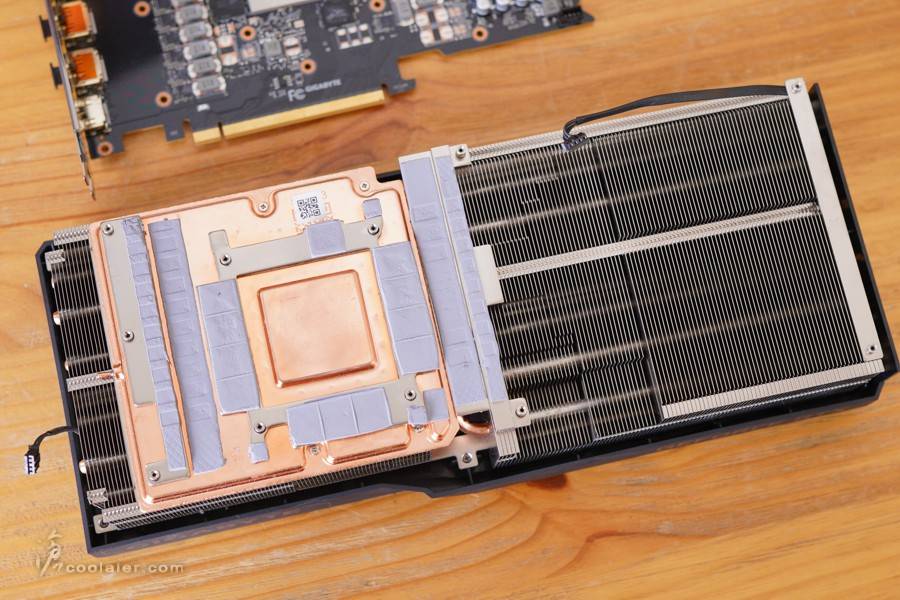

采用一大片均热板，GPU、内存、部分供电都是直触的方式导热。

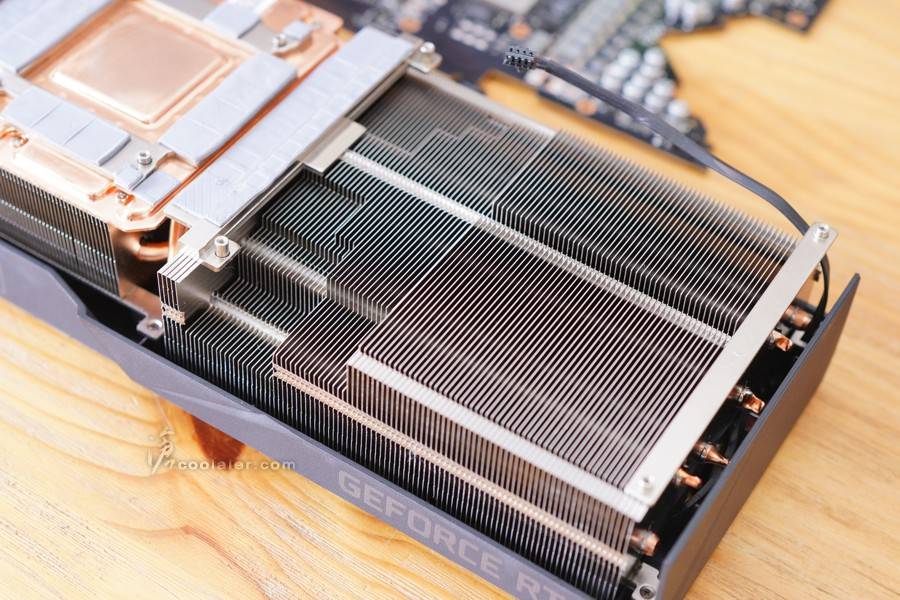

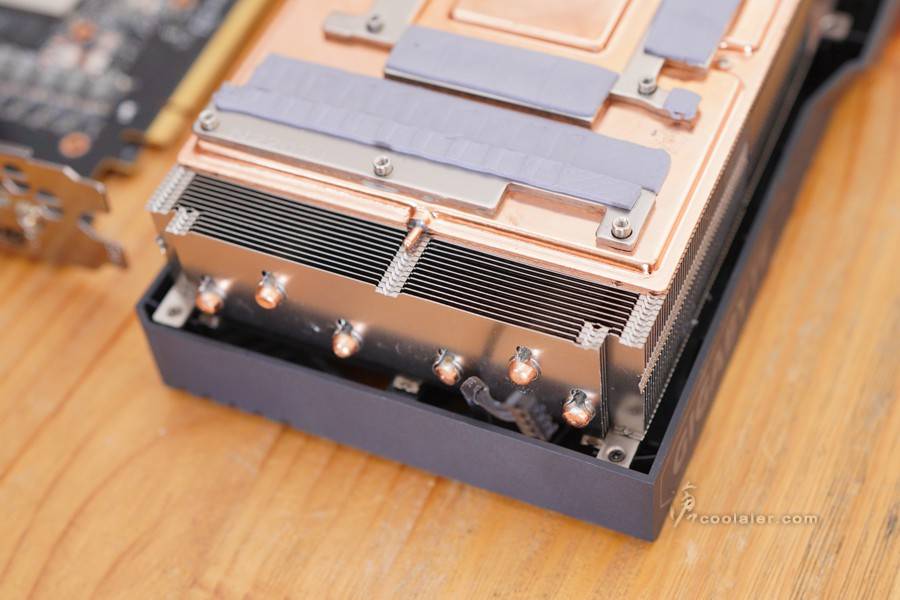

内部有8根热导管穿插于散热鳍片。
接下来是电源供应器的部分，GIGABYTE UD1000GM PG5。 也是少数有原生PCIe Gen5 16pin供电，采用全模块化线材设计，搭配主日系电容，通过80Plus金牌认证，高瓦数标准尺寸设计（150x140x86mm）。 提供10年保修。

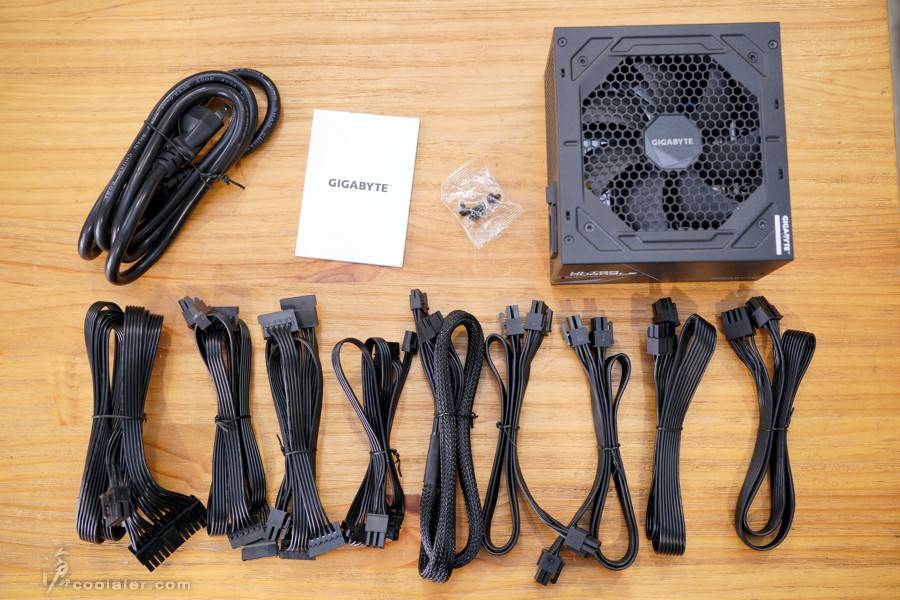

配件有电源线、说明书、安装螺丝、模块化线材。

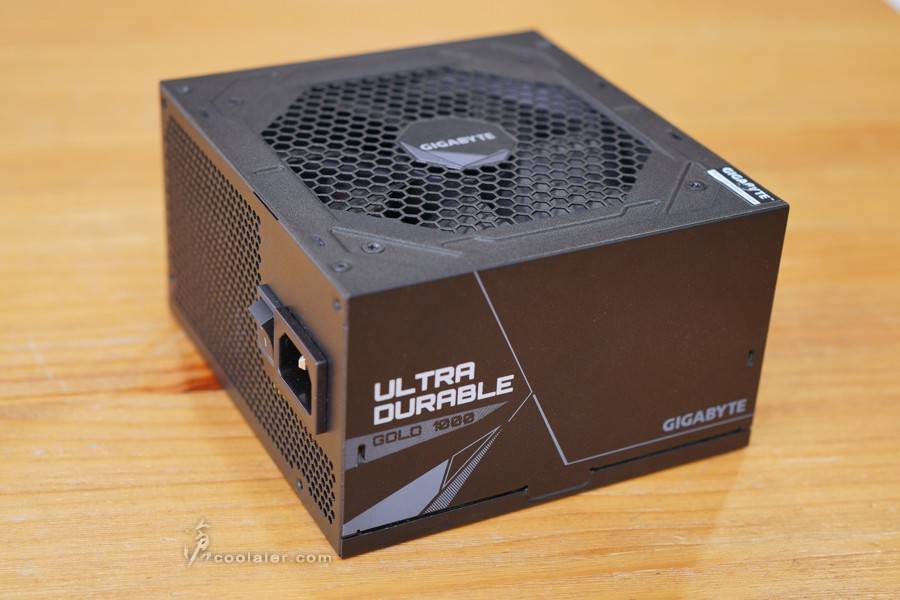

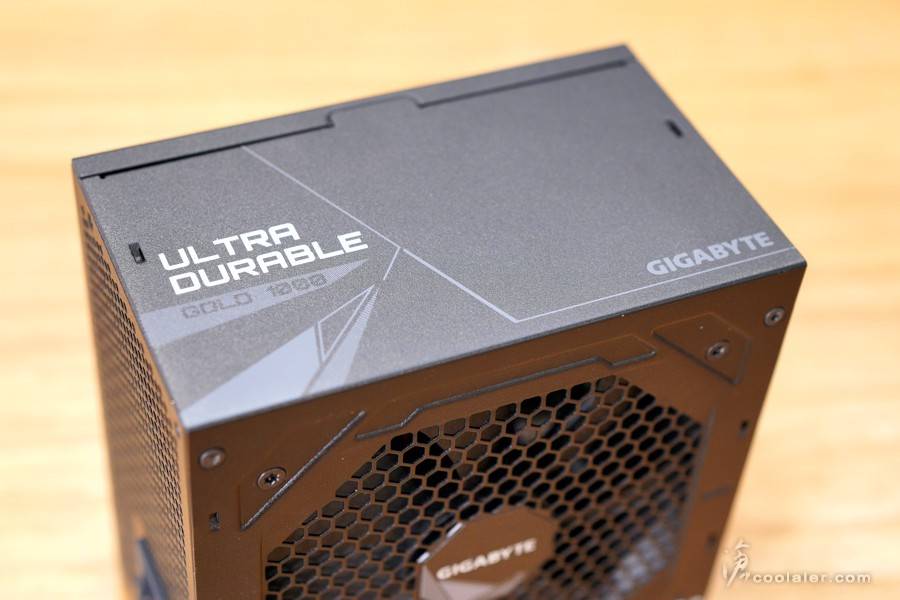

UD1000GM PG5 的外观与先前开箱过的 UD850GM 是一样，整体为黑色雾面，两侧边有 ULTRA DURABLE GOLD 1000 字样。

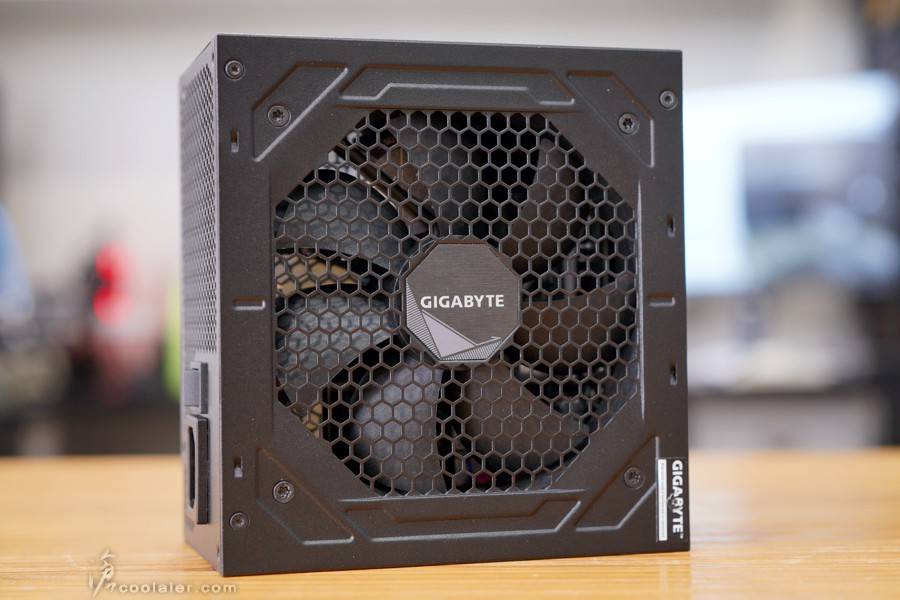

风扇面侧边有立体凹痕设计，风扇框罩则是一体式蜂巢状孔洞，质感与设计感都不错，搭配12公分液压轴承散热风扇。

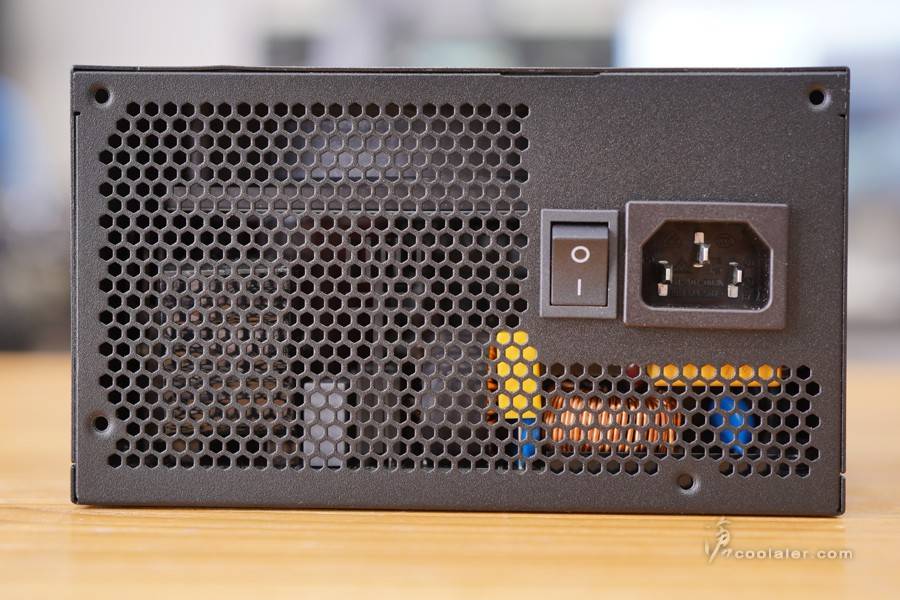

后方，细格蜂巢状散热孔。

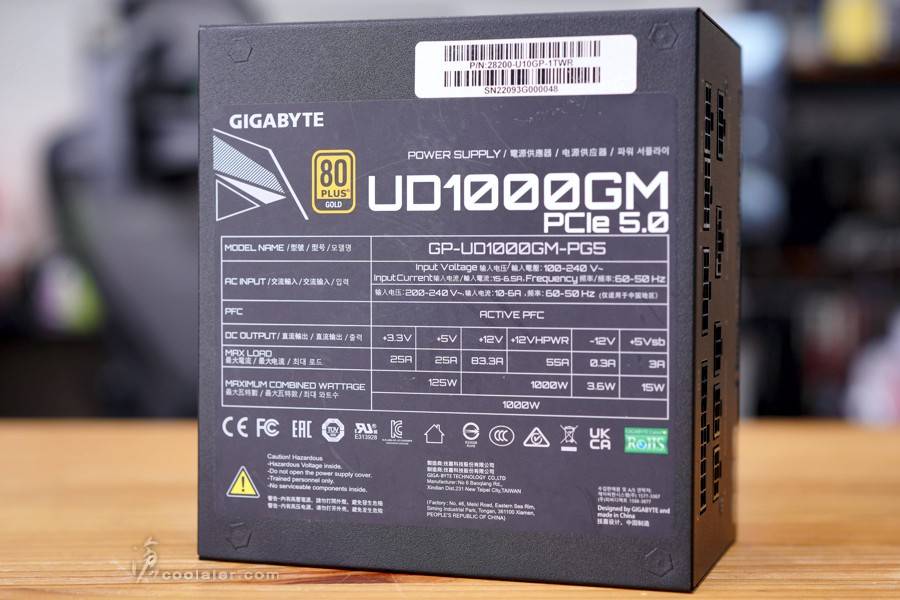

单路12V 83.3A，12VHPWR 为 55A（PCIe Gen5）。

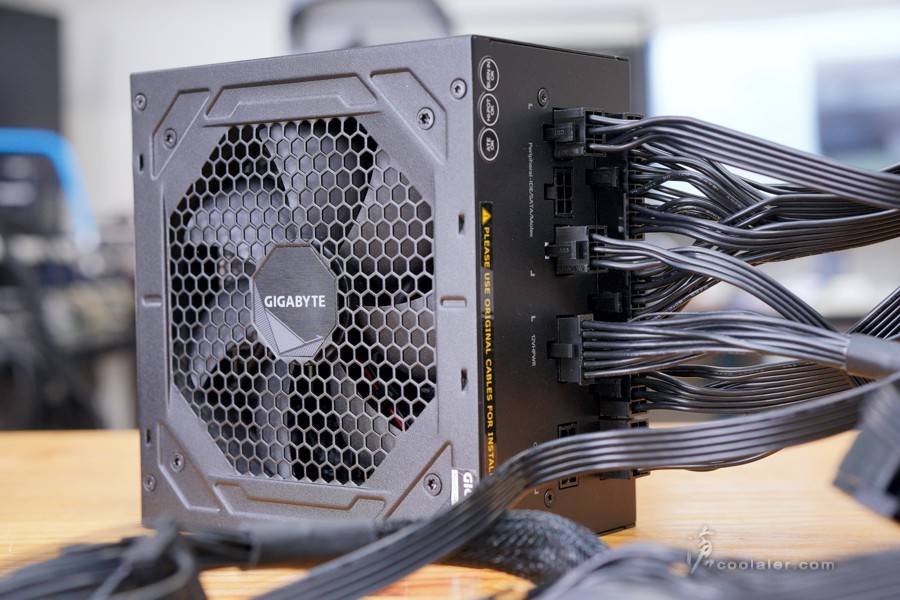

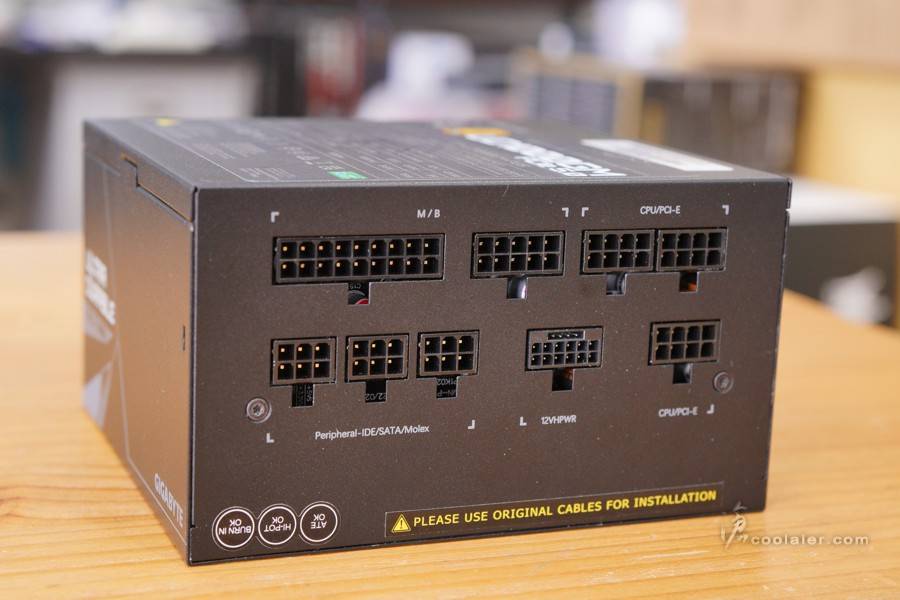

全模块化线材，12VHPWR 也就是 PCIe Gen5 的插头，模组线两边无分。

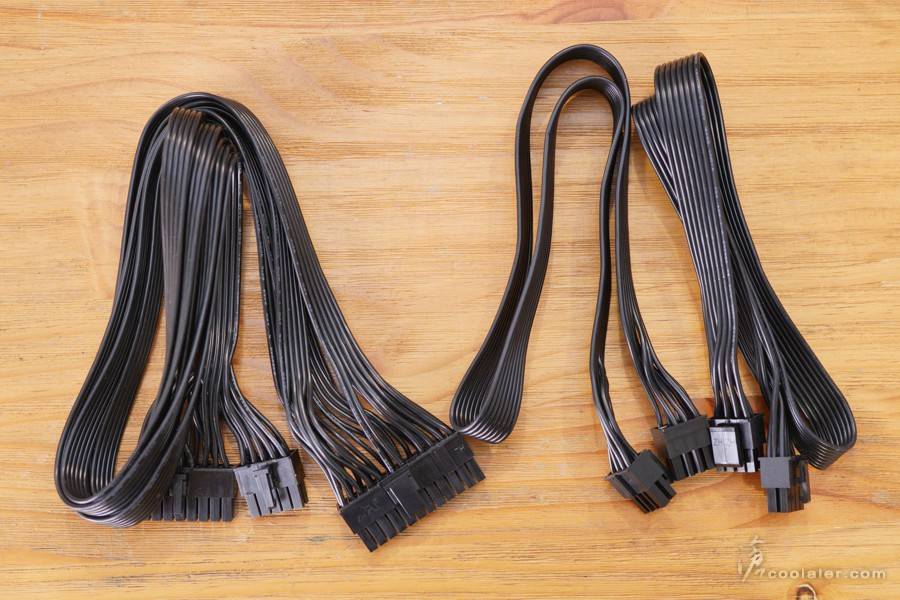

主电源为 20+4pin，CPU 供电提供2条 4+4pin。

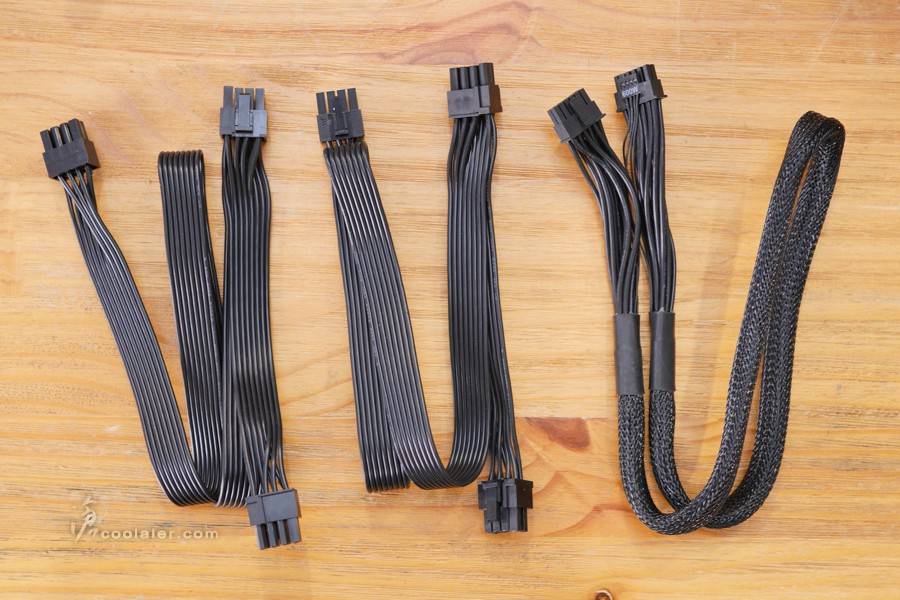

PCIe 有2条，各提供2个6+2pin，共4个。 另外有一条是 PCIe Gen5 12+4pin。
PCIe Gen5 12+4pin，上面有标示 600W。

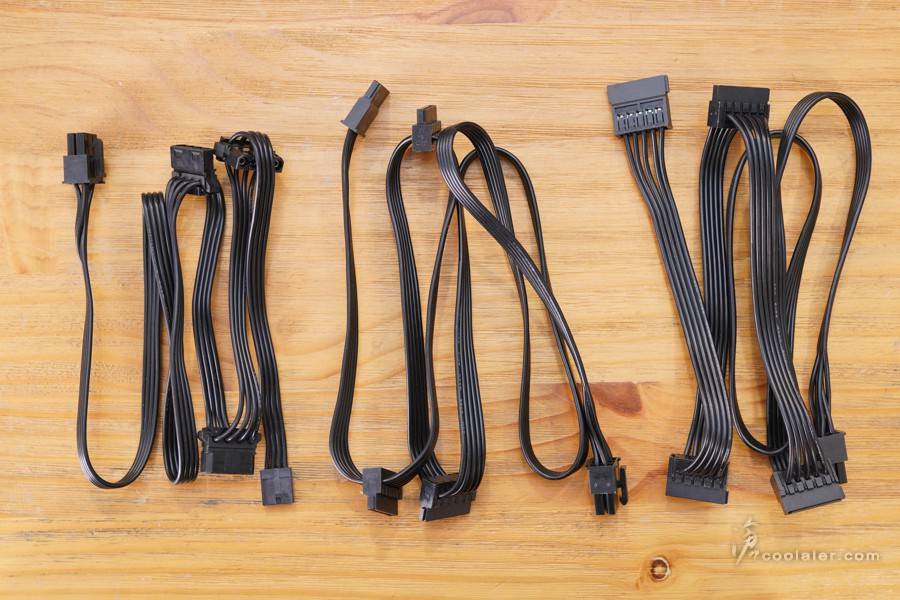

其余周边有3条，其中2条各提供4个 SATA，共8个，另外1条是提供3个大4pin、1个小4pin。

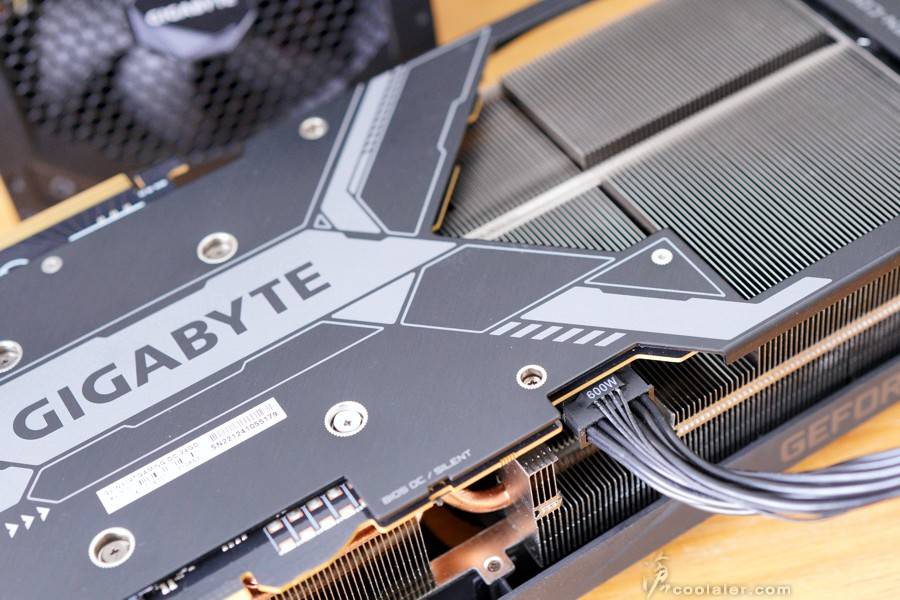

12+4pin单一条线就可以提供 600W 的功耗。
测试平台
CPU： Intel Core i9-12900K
CPU Cooler： MSI MEG CORELIQUID S360
RAM： ADATA XPG LANCER RGB DDR5-6000 16GBx2
MB： GIGABYTE Z690 AERO G
VGA： GIGABYTE RTX 3090 Ti Gaming OC
SSD： GIGABYTE AORUS RAID SSD 2TB
PSU： GIGABYTE UD1000GM PG5 1000W
OS： Windows 11
基本 Benchmark 效能

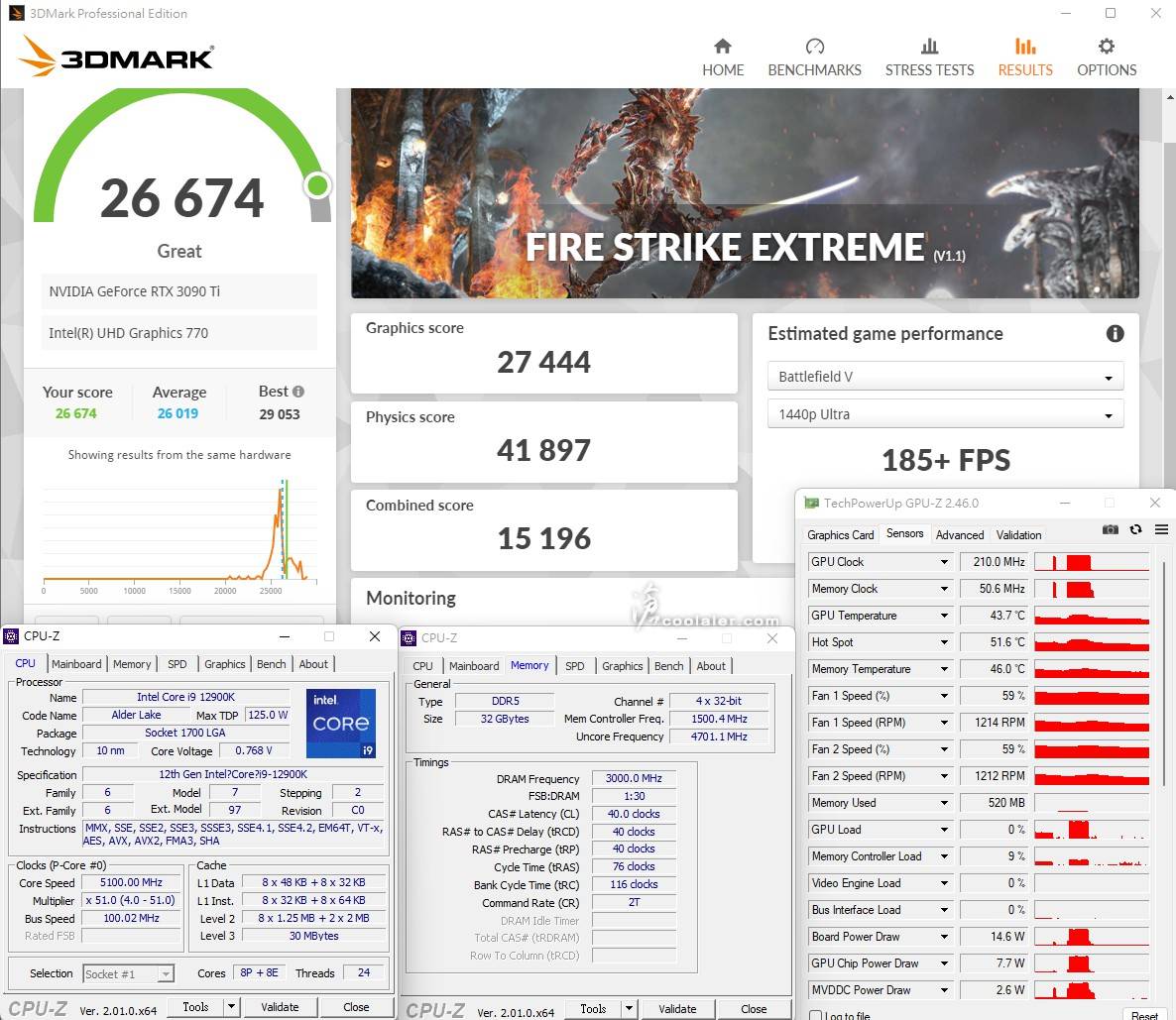

3DMark Fire Strike Extreme：26674
Graphics score：27444
Physics score：41897

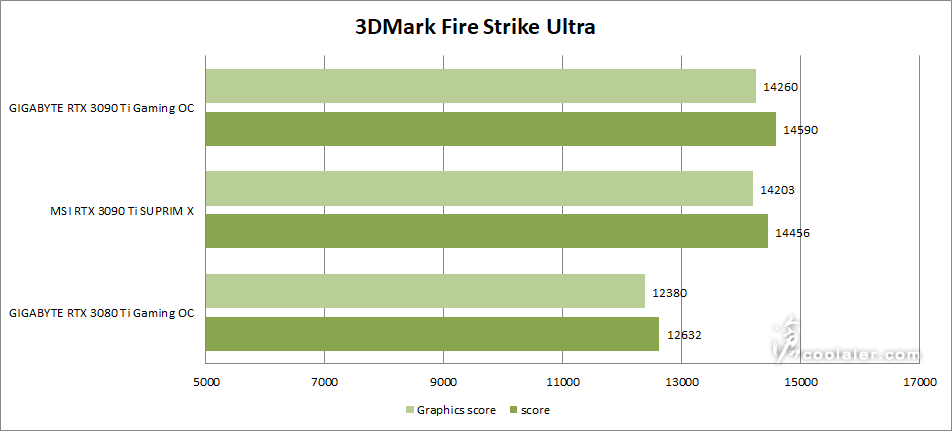

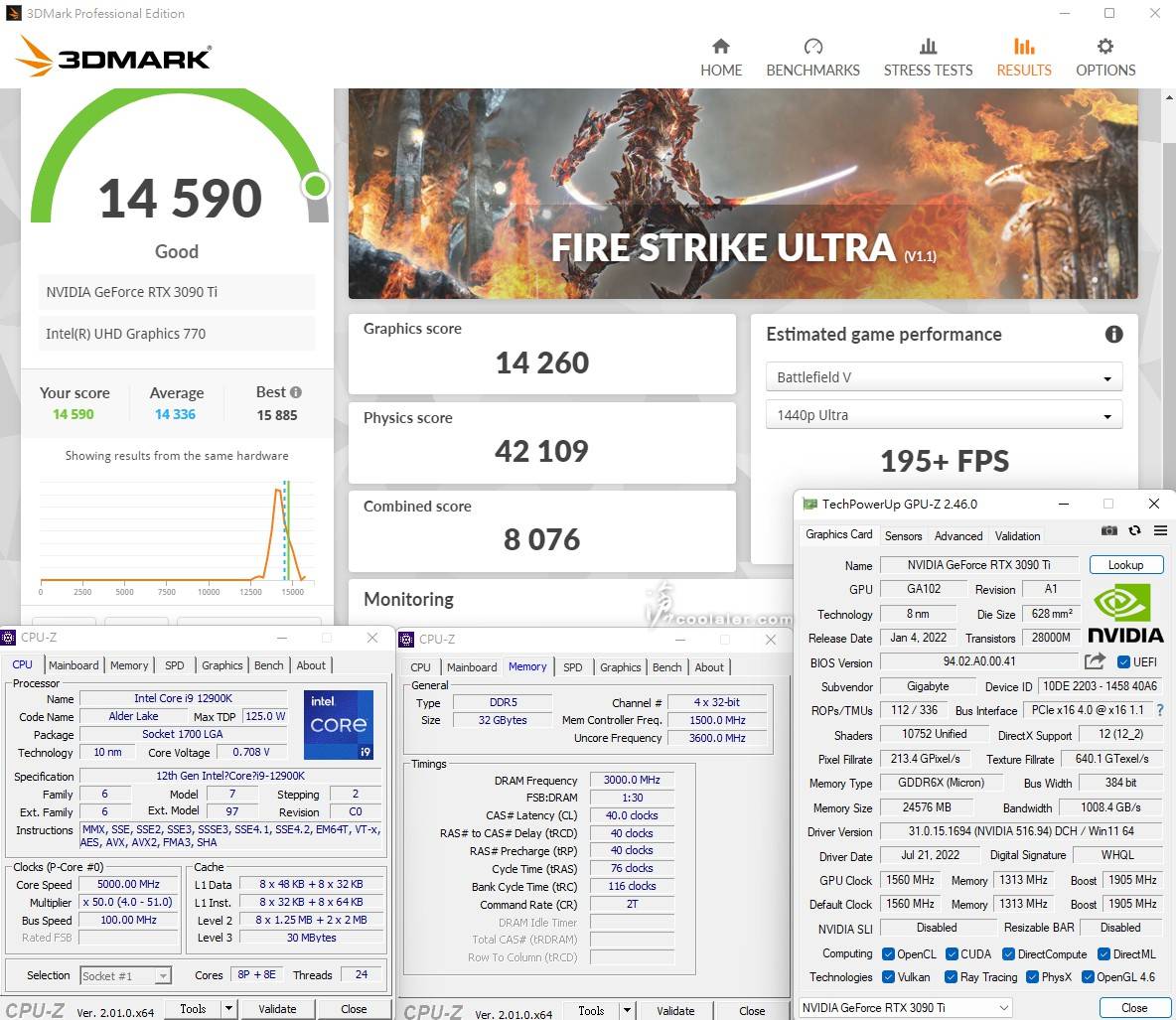

3DMark Fire Strike Ultra：14590
Graphics score：14260
Physics score：42109
3DMark Time Spy：21637
Graphics score：22002
CPU score：19783

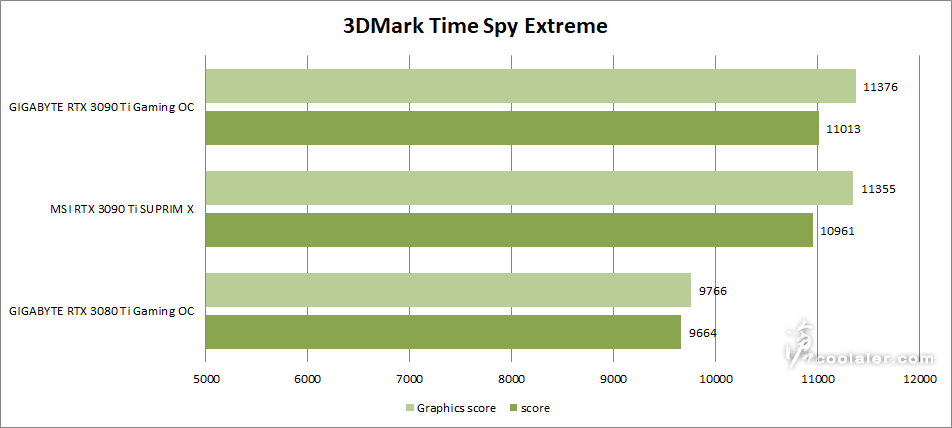

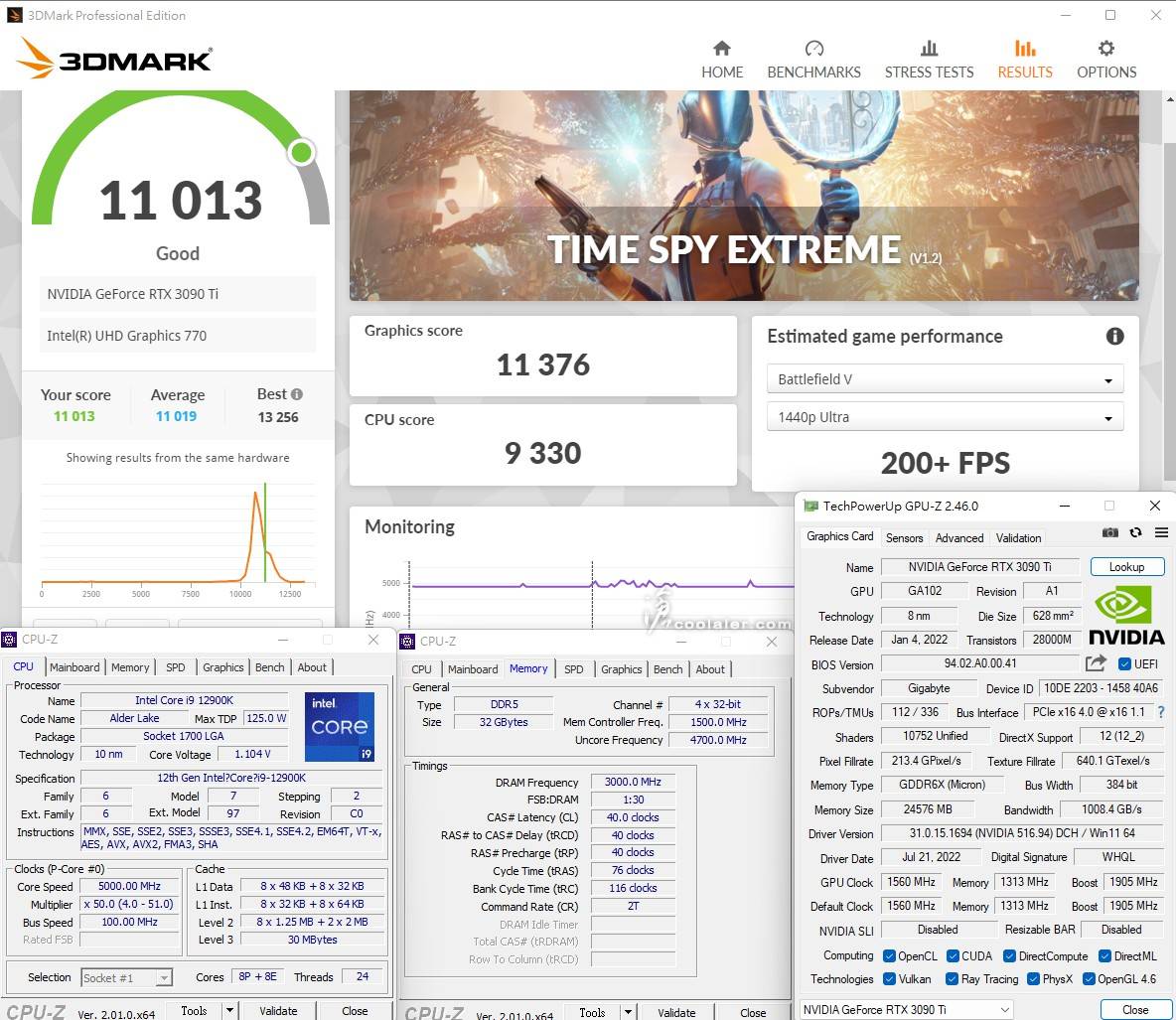

3DMark Time Spy Extreme：11013
Graphics score：11376
CPU score：9330

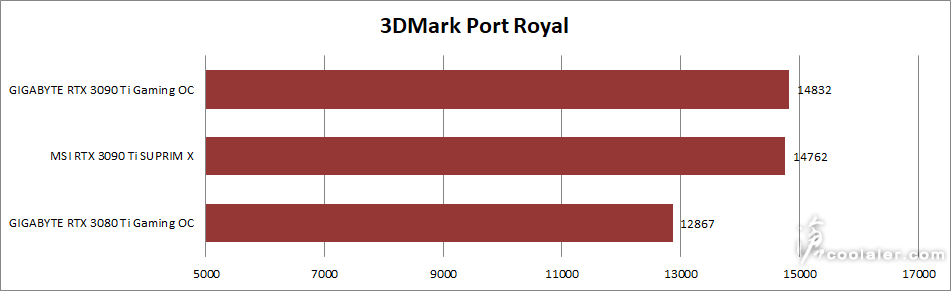

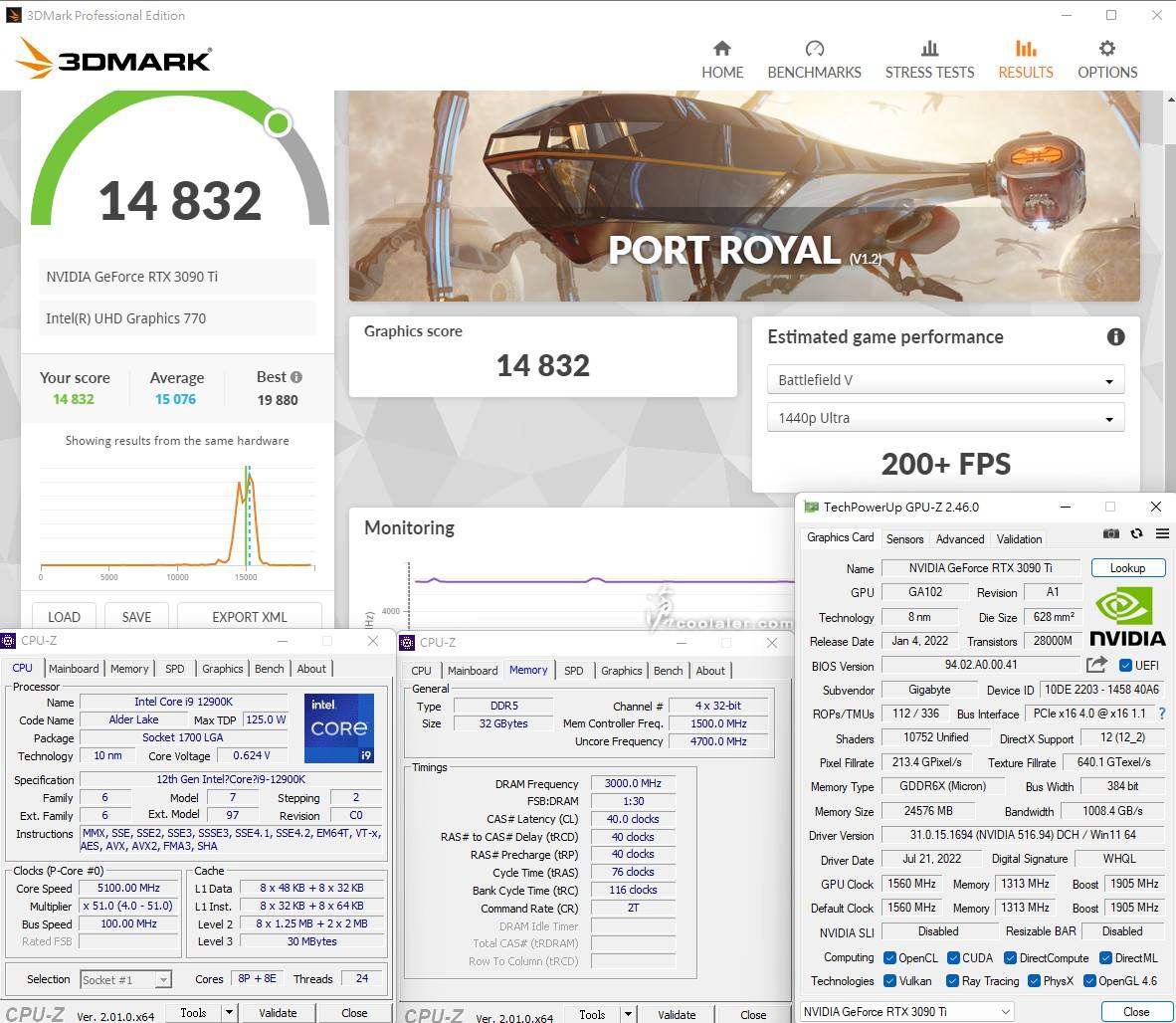

3DMark Port Royal 光线追踪
Graphics score：14832

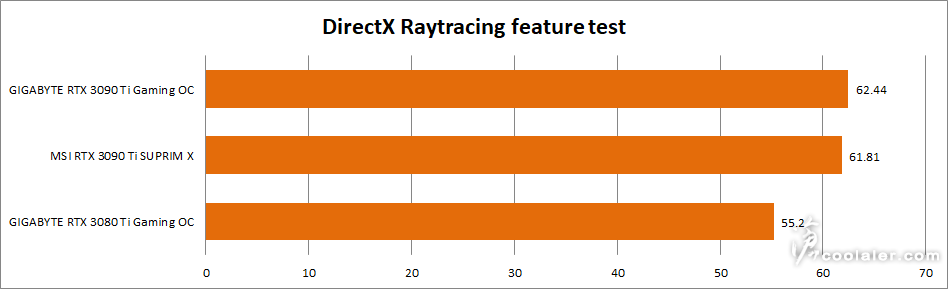

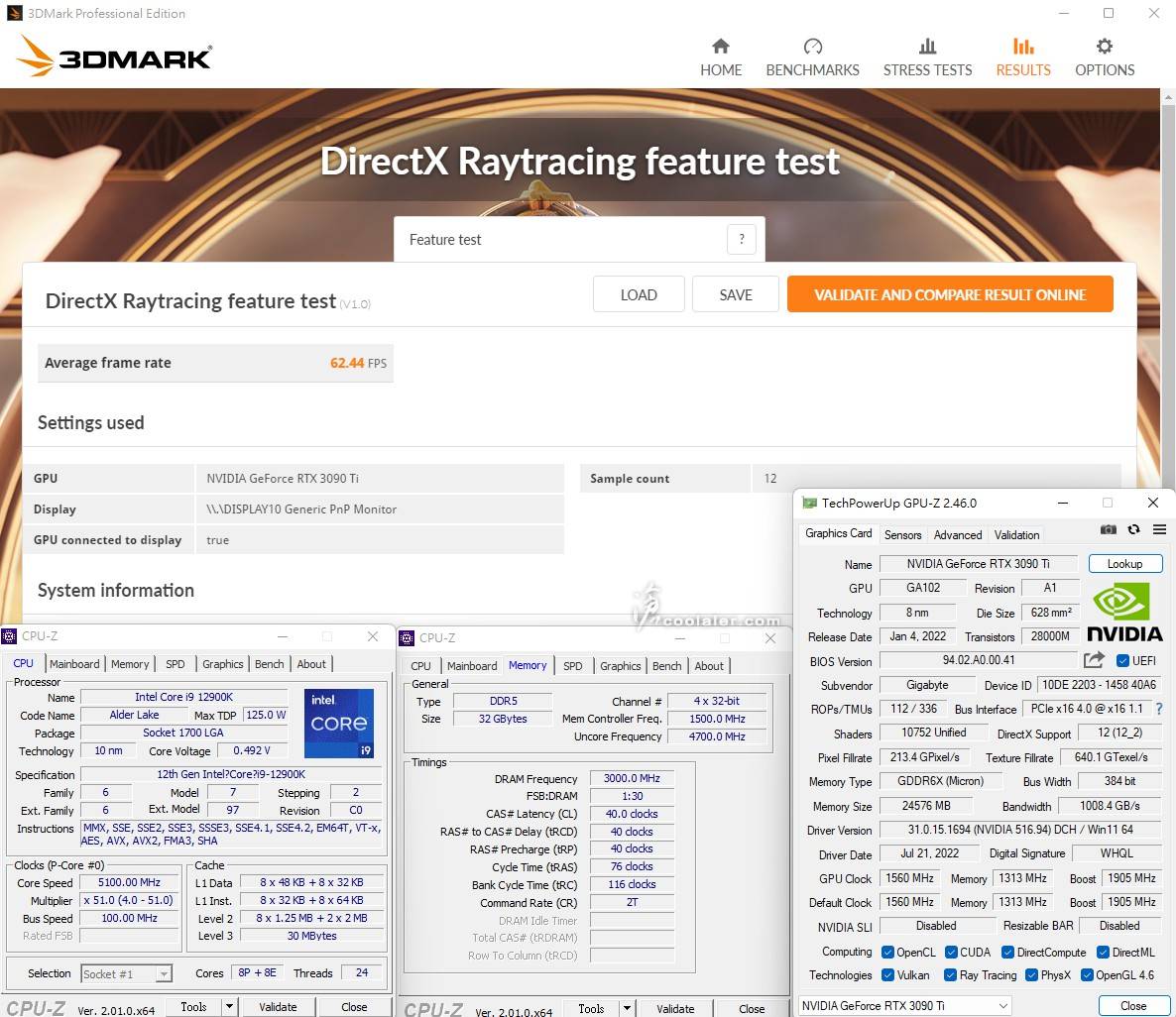

3DMark DirectX Raytracing feature test 光线追踪
Average frame rate：62.44 FPS

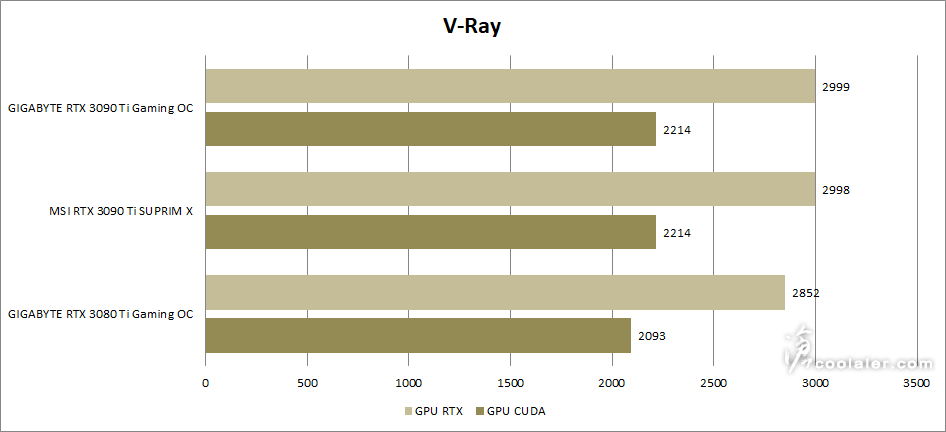

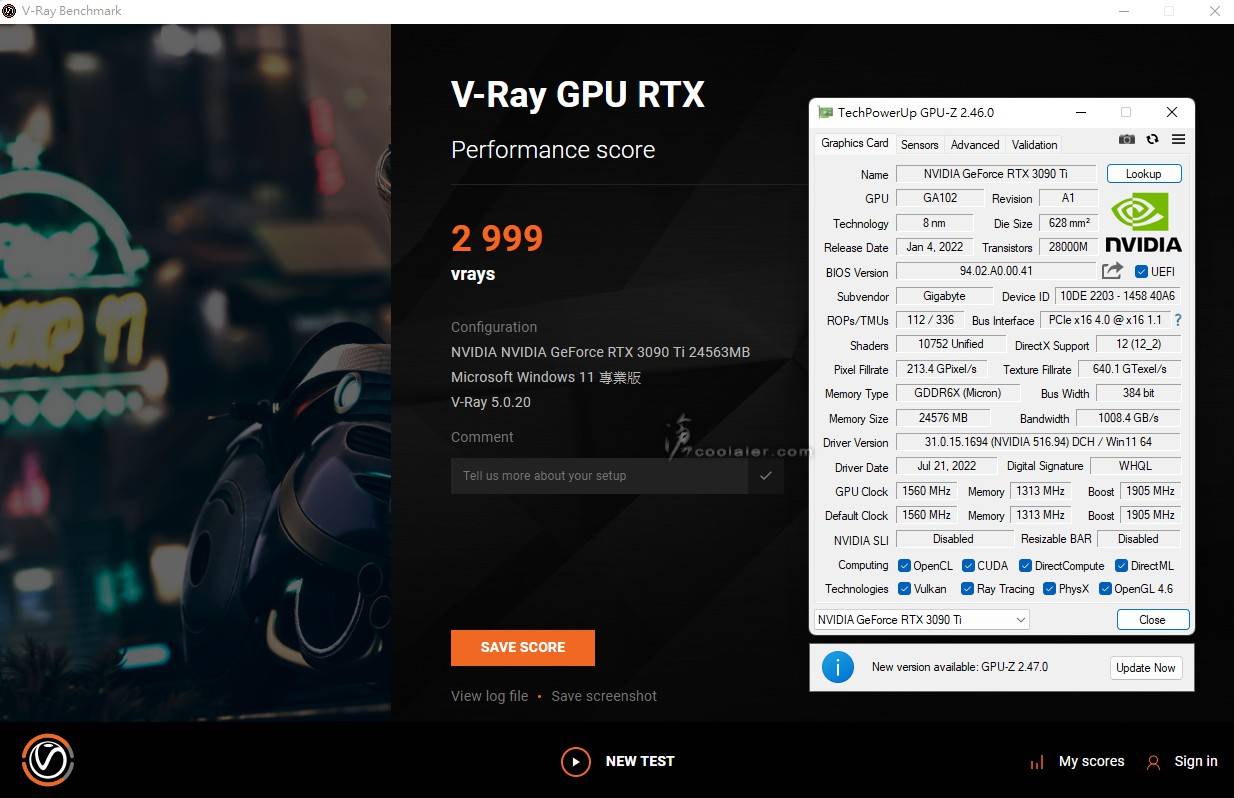

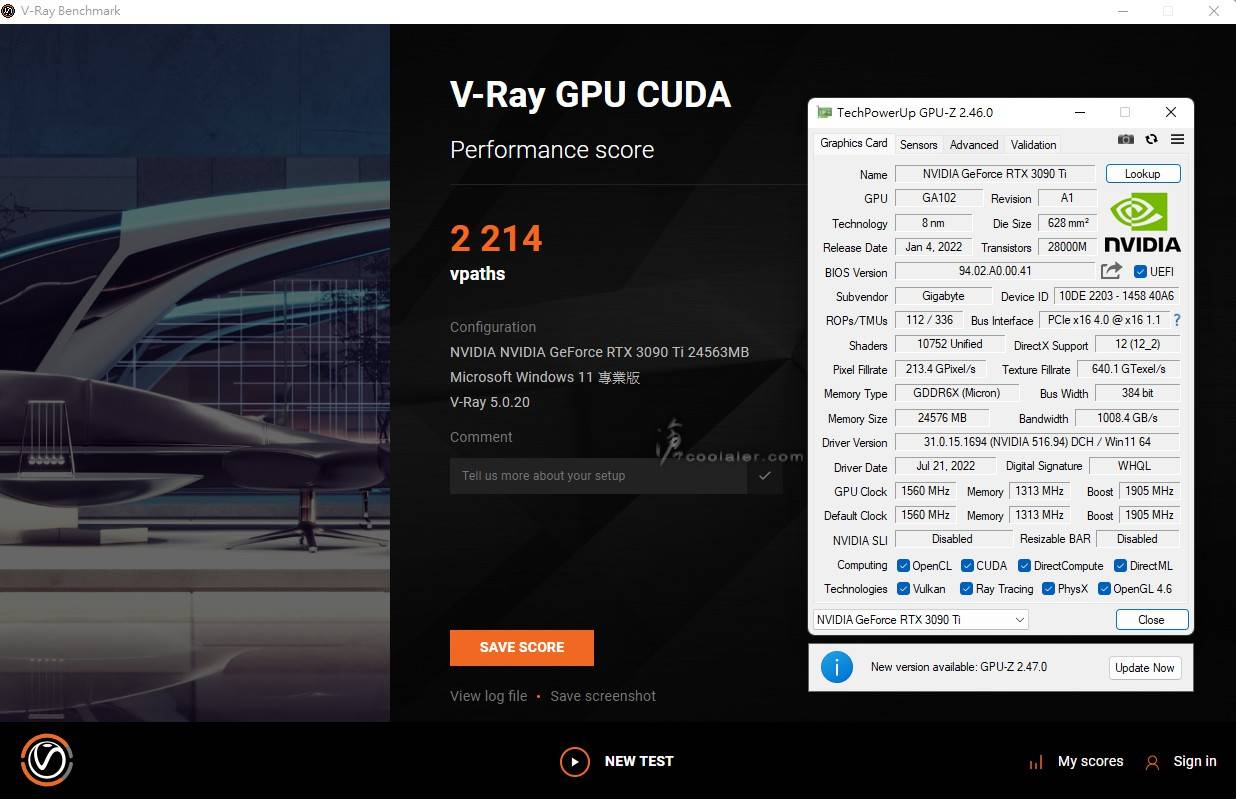

V-Ray
GPU CUDA：2214
GPU RTX：2999
游戏性能测试
分别测试以下游戏，皆以自带的Benchmark跑分进行测试，分辨率分为2K以及4K，游戏画质皆套用最高画质，并关闭垂直同步。
2K 分辨率

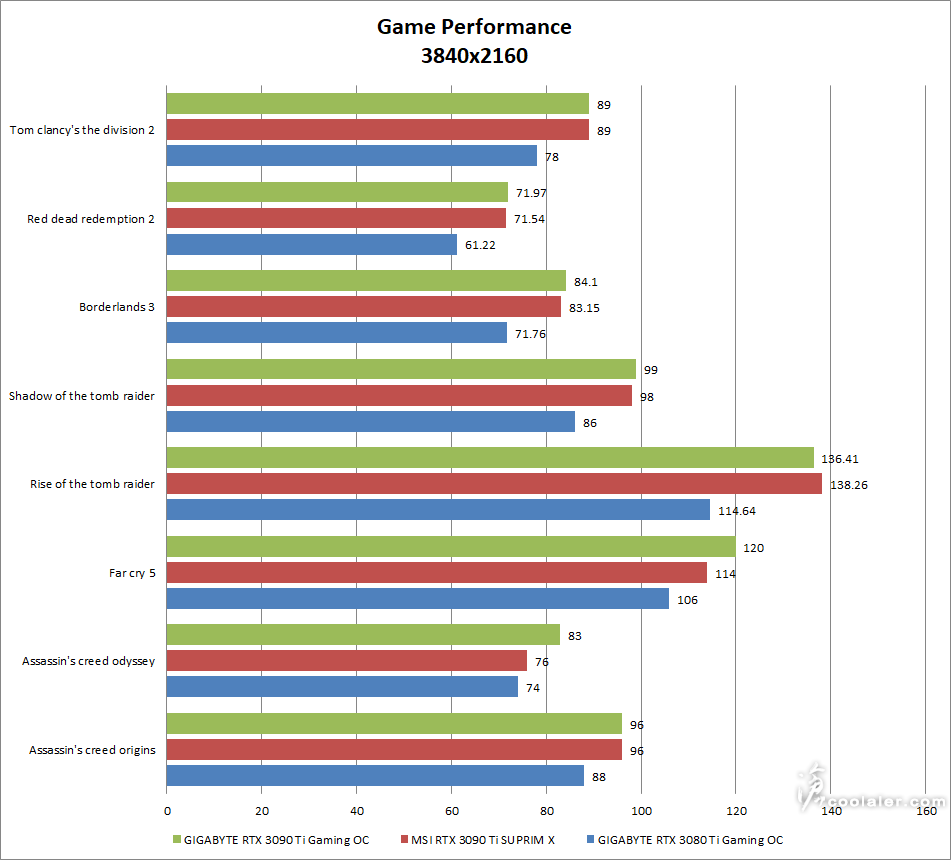

4K 分辨率
温度功耗
裸测平台，室温27度。

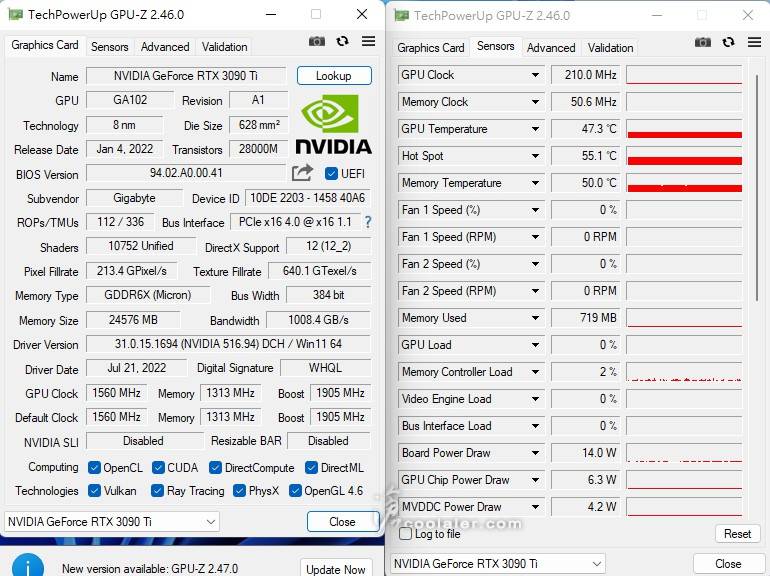

待机时核心温度在47.3度，Hot spot 55.1度，内存温度50度，转速为0，工作温度还未到，所以是0dB完全静音。
待机时全机功耗为87W。 GPU-Z 测得单卡是14W。

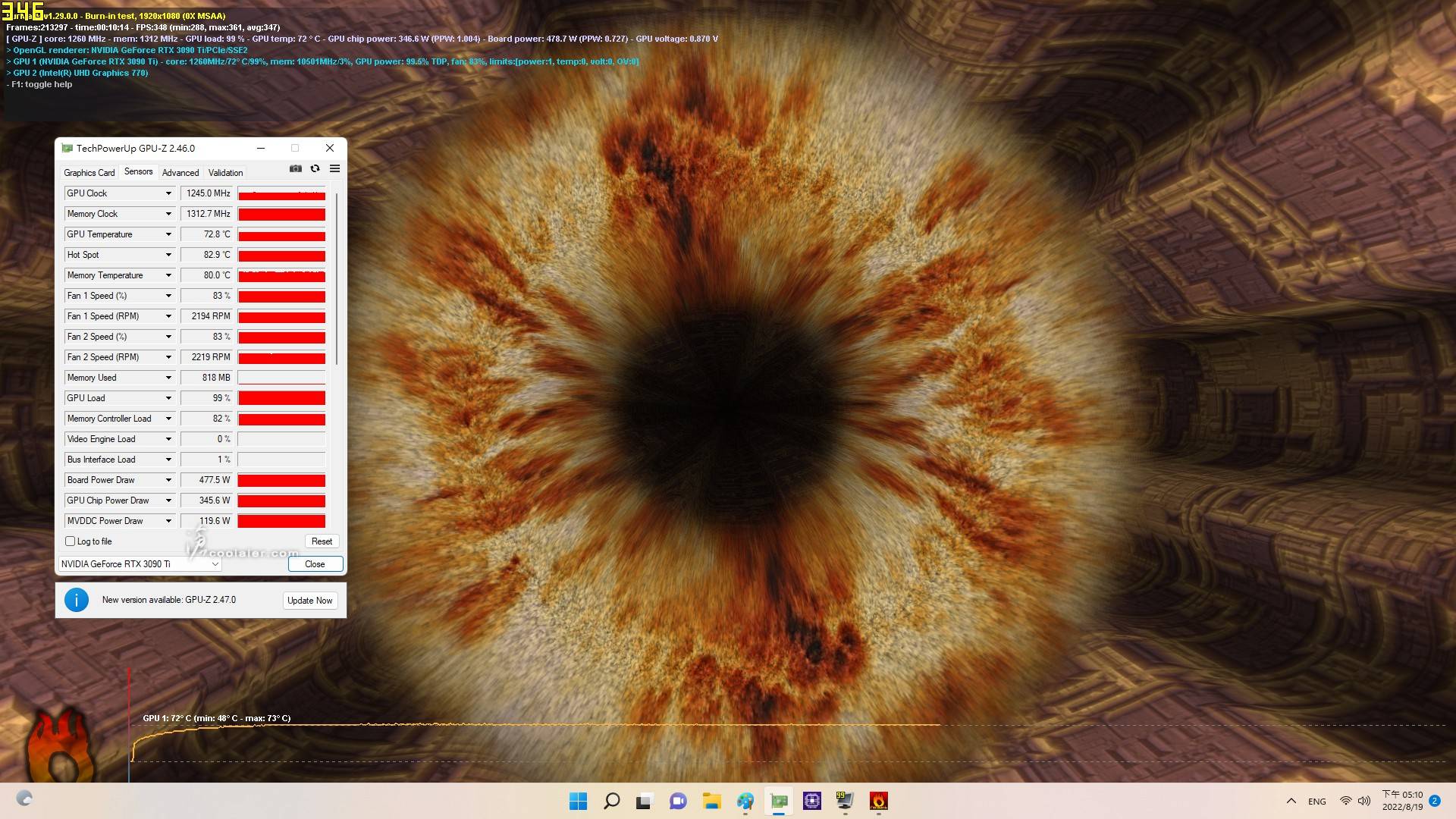

执行 Furmark 烧机测试，温度最高控制在73度左右，Hot Spot 温度约82.9度，内存温度80度，风扇转速为83%。
测得平均张数是347，最大张数是361，些微差异，没有因温度控制而掉速太多。
执行 Furmark 烧机测试时全机最高功耗约落在651W。 软件测得单卡是477.5W。
小结
GIGABYTE UD1000GM PG5 主要的优点就是有原生的 PCIe Gen5 16pin，虽然目前只有 RTX 3090 Ti 使用这个接头，但下半年预计要推出的 RTX 40 系列的高阶显卡预计也会用上，原生不需要转接自然线材数量就减少许多，走线整线也较容易，看起来也美观， 用转接则会需要用到3条8pin。
至于GIGABYTE RTX 3090 Ti Gaming OC的表现还不错，甚至还高于MSS RTX 3090 Ti SUPRIM X，散热器是主要功臣，大面积散热鳍片加上均热板以及8根的热导管，发挥了不错的散热效果，温度最高控制在73度左右，Hot Spot 温度约82.9度，内存温度80度，风扇转速虽略高为83%，但还不算吵杂，裸测有一点声音，相信装到机壳内有点遮蔽应该会好很多。
