新增 M.2 SSD 插槽 – QNAP TS-x64 系列中端 NAS 开箱

踏入2022年后，来自的网络设备厂商QNAP陆续推出其新一代 NAS 产品，而中阶定位的影音娱乐 NAS 则有全新的TS-x64 系列。 此系列除了升级到Intel最新一代Celeron处理芯片外，同时增添多项新世代技术，包括M.2 NVMe Gen3 SSD Slots和2.5GbE LAN Port等等，提供更先进、更高速、更流畅的使用体验。

上一回大王介绍了此系列的TS-364，而今次要介绍的TS-464、TS-664虽为同一系列，不过却增加了PCIe扩充能力，而外型也有不同。

QNAP TS-464、TS-664 介绍

TS-464、TS-664分别提供4 bay和6 bay硬盘插槽。 搭载的处理器升级至最新一代Intel Celeron N5105/N5095处理芯片（Passmark 4，161分），CPU Passmark较旧款TS-x53D所搭载的Celeron J4125四核心芯片（Passmark 2，984分），效能提升40%之多，若与前三代TS-x53A的CeleronN3150比较（Passmark 1，200分），今代效能更有着近三倍的飞升。

另外，处理器内建了IntelAES-NI新一代加密引擎与OpenVINO™ AI逻辑推理引擎。 前者可在 AES-NI 加密环境下，依旧提供不俗的数据存取效能，在强化数据安全同时维持系统高效能运作; 后者可大幅提升图像识别效能（包括人脸与对象影像辨识）同时减轻CPU负载，让你在QuMagie（AI相册）、QVR（录像监控）等应用程式的AI识别有更高的处理效能。 同时内置Intel® UHD Graphics显示核心，支持4K@60Hz图像输出、H.264/265硬件即时转档。 再配合丰富的应用生态，如：QuMagie AI 相册、实时转档播放、Plex Server 和 Roon Server 等视频及串流 APP，可轻松建立高效能的多媒体影音播放与串流平台。

至于机身外型部份，大致上与上代TS-x53D相同，前方提供镜面塑料面盖，以遮盖及美化内部硬盘插槽，同时更提供上锁功能; 面盖旁的饰框则设有各式指示灯、USB 3.2 Gen 2 （10Gbps）、电源按钮及一键备份按钮。 机身两侧皆提供通风槽，以提升进风量，加强后方风扇排出热气的效率。 与上代TS-x53D在外观上的最大的分别，大概就是右方的饰框更换为金色。

机身前面盖的右方，设有各类指示灯、USB 3.2 Gen2 （10Gbps） 接口、电源按钮及一键备份按钮

机身的前面盖采用磁吸式，轻轻一放就会吸住，遮盖内部的硬盘插槽

面盖左方提供上锁设计，防止面盖被误触碰打开机身两侧提供进气槽，加强对流散热效果机身两侧提供进气槽，加强对流散热效果

打开前面盖则可见到内部的快拆式硬盘架，硬盘架采用免工具安装设计，支持 2.5“ / 3.5” 硬盘安装。 机背部份则提供丰富的I/O接口，包含：2 x 2.5 GbE LAN、2 x USB 2.0、1 x USB 3.2 Gen 2、1 x HDMI 2.0;电源接口及 Reset 按钮也同样设于机背位置。

硬盘架采用免工具安装设计，支持安装 2.5“ / 3.5” 硬盘背面提供2 x 2.5 GbE LAN、2 x USB 2.0、1 x USB 3.2 Gen 2、1 x HDMI 2.0接口背面提供2 x 2.5 GbE LAN、2 x USB 2.0、1 x USB 3.2 Gen 2、1 x HDMI 2.0接口

至于打开机身的内部，可见到主板上提供 2 x M.2 2280 SSD Slots （PCIe Gen3），可安装 M.2 NVMe SSD 作为 NAS 的高速 SSD Volume / Qtier / Cache。 此外，亦提供1组PCIe Gen 3 x2扩充槽，理论带宽比上代的TS-x53D系列的PCIe Gen2 x2高出一倍，供用户加装10GbE LAN扩充卡、WiFi扩充卡、USB 3.2扩充卡与QM2扩充卡等等。

在主板上，设有两条M.2 NVMe PCIe Gen 3 SSD 插槽

同时还设有PCIe Gen 3 x2扩充槽，供用家安装各种扩充卡升级

保用方面，QNAP TS-x64 系列机种提供三年原厂保养，同时也可按需要购买额外的延长保固计划，升级至五年保养。

多元 SSD 使用随你选

有别于其他品牌，QNAP NAS 对 SSD 的使用相当自由，并不限于建立快取使用。 在 QTS 操作系统内，SSD 可用以建立高速 Volume 存储池 / Qtier 分层储存 / Cache 缓存，而用户可按据其需要，选择最合适的 SSD 解决方案，可更实际地从 SSD 取得更好、更高速的使用体验。可以 SSD 作为存储池，并建立高速的 SSD Volume可利用SSD启用QTier分层存储加速技术可建立 SSD Cache 作为缓存加速

丰富的应用功能

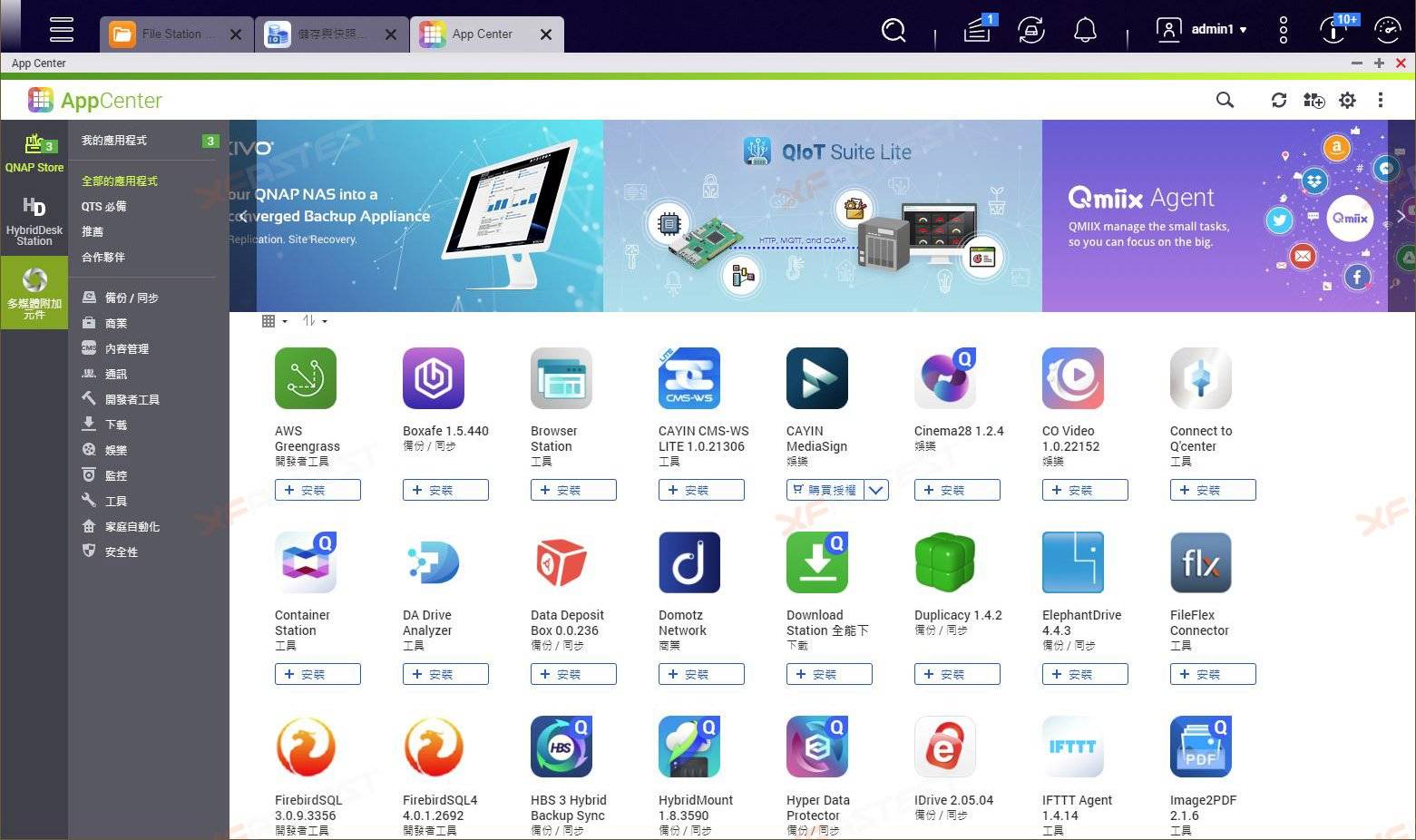

QNAP QTS 操作系统内的APP Center 提供大量应用供用家安装，不论是备份套件、多媒体串流应用、IP CAM 录影、BT 下载，文件归档、文件搜索、 Server、虚拟机工作站等等，都可以支持。 此外，除了QNAP提供的APPs外，用家还可以安装由第三方提供的套件，例如在 https://www.qnapclub.eu/en 就有一堆由第三方提供的套件，当中有提供KODI等受欢迎的套件，进一步强化QNAP NAS的功能。 （安装第三方套件需自行承担相关风险）

测试环境

NAS配备：

• QNAP TS-464-4G
• QNAP TS-664-4G
• Seagate Ironwolf 6TB ST6000VN0033 NAS HDD
• WD_BLACK SN750 1TB SSD x 2

Client配备：

• Motherboard： Fatal1ty X399 Professional Gaming （內建10GbE RJ45 x1）
• CPU: AMD Ryzen Threadripper 1950X
• RAM: 64GB DDR4
• Switch: QNAP QSW-1208-8C (MTU 1500)； 支持 2.5GbE / 5GbE / 10GbE

性能测试

本次性能测试将会为大家测试TS-464、TS-664在2.5GbE和10GbE LAN环境下，搭配HDD（RAID 5）与SSD（RAID 1）的运作效能、开启加密处理后的效能，以及开启QTier自动分层的效能。

TS-464、TS664 HDD / SSD 温度及接口速度

从上图可见，NAS的SATA接口速度全部皆是SATA 6Gbps，至于M.2插槽皆为PCIe Gen 3 x 1，最高频宽为1GB/s，此外亦设有实时温度监控，让用户可了解硬盘的运作情况。

QTS 操作系统内置的性能测试

测试将通过Samba方式连接 NAS 的文件夹（QTS操作系统），再以CrystalDiskMark 来为TS-464、TS-664 进行读写性能测试。 在 NAS 系统内的性能测试可见，单颗Seagate Ironwolf 6TB HDD 的连续读取效能约为220MB/s，单条WD_BLACK SN750 1TB SSD的连续读取效能为740MB/s。

TS-464 效能表现

在2.5GbE网络环境下， TS-464 以四颗 HDD 组成 RAID 5 后，连续读写效能分别为 267MB/s 和 271MB/s。 在打开加密后，读取效能基本上变化不大，而写入效能下降至 252MB/s。

至于2条WD SN750 1TBSSD组成RAID 1后，连续读写效能为269MB/s和271MB/s，与HDD差异不大，不过其实可见这个数值已贴近2.5GbELAN的带宽上限，至于加密后写入效能约跌至256MB/s左右。 而4K细碎档案的效能则与HDD有明显的差异，在4KQ32T1的测试上可见，SSD读写分别可达190MB/s和158MB/s，差距颇大。

而利用 QNA-10G1T 扩充卡升级 10GbE LAN 后，HDD 连续读写速度则来到了 762MB/s 和 569MB/s; 而 SSD 则为 799MB/s 和 840MB/s。 至于 HDD 与 SSD Volume 加密效能也分别来到了 761MB/s、522MB/s 和 794MB/s、640MB/s。TS-464, QTS, HDD (RAID 5) vs M.2 SSD (RAID 1) Volume, 2.5GbE LANTS-464, QTS, HDD (RAID 5) vs M.2 SSD (RAID 1) Volume, 10GbE LAN

TS-664 效能表现

在2.5GbE网络环境下，TS-664以六颗HDD组成RAID 5后，连续读写性能分别为263MB/s和271MB/s，而在打开加密后，读取效能基本上变化不大，而写入效能下降至250MB/s。

至于2条WD SN750 1TBSSD组成RAID 1后，连续读写效能为268MB/s和271MB/s，与HDD差异不大，不过其实可见这个数值已贴近2.5GbELAN的带宽上限，至于加密后写入效能约跌至256MB/s左右。 而4K细碎档案的效能则与HDD有明显的差异，于4KQ32T1的测试上可见，SSD读写分别可达176MB/s和151MB/s，差距十分之大。

而利用 QNA-10G1T 扩充卡升级 10GbE LAN 后，HDD 连续读写速度则来到了 793MB/s 和 664MB/s; 而 SSD 则为 821MB/s 和 834MB/s。 至于 HDD 与 SSD Volume 加密效能也分别来到了 775MB/s、544MB/s 和 833MB/s、652MB/s。TS-664, QTS, HDD (RAID 5) vs M.2 SSD (RAID 1) Volume, 2.5GbE LANTS-664, QTS, HDD (RAID 5) vs M.2 SSD (RAID 1) Volume, 10GbE LAN

Qtier 性能实测（ QTS）

QNAP Qtier™ 技术 （Auto Tiering） 可实现数据自动分层储存，可辨别数据存取频率，自动将频繁存取的「Hot」Data 移动到性能较高的磁盘阶层，而将较少存取的「Cold」Data 移动到成本低、大容量的磁盘阶层，并会将各磁盘阶层结合成一个存储池，让使用者可享有效能、成本与弹性兼备的储存服务。

在本次实测环境上，启用 Qtier 自动分层技术后，被归类为 HOT Data 的数据 （如新鲜、常用的数据） 将会存放到 SSD 高速磁盘分层上。 受惠于SSD的特性，在写入与随机读写方面，将会比HDD更有优势，有利于提取档案的反应和速率。

TS-464 启用 Qtier 后再以 CrystalDiskMark 测试，共享文件夹的 SEQ 读写效能皆来到了 272MB/s 左右，4K Q32T1 的读写效能分别为 180MB/s 和 148MB/s; 至于升级 10GbE LAN 后， SEQ 读写效能则提升至 818MB/s 和 828MB/s。 由此可见启用QTier后，效能已经达至SSD的等级，有着相当高的随机读写效能，同时比手动分割SSD Volume更具使用弹性。TS-464, QTS, Qtier vs Non-Qtier, 2.5GbE LANTS-464, QTS, Qtier vs Non-Qtier, 10GbE LAN

TS-664 启用 Qtier 后再以 CrystalDiskMark 测试，共享文件夹的 SEQ 读写效能皆为 26XMB/s 左右，而 4K Q32T1 的读写效能分别为 192MB/s 和 158MB/s; 至于升级 10GbE LAN 后， SEQ 读写效能则提升至 800MB/s 和 816MB/s。 由此可见启用QTier后，效能已经达至SSD的等级，有着相当高的随机读写效能，同时比手动分割SSD Volume更具使用弹性。TS-664, QTS, Qtier vs Non-Qtier, 2.5GbE LANTS-664, QTS, Qtier vs Non-Qtier, 10GbE LAN

总结

QNAP 新一代TS-x64 NAS更换了最新的Celeron四核心处理器，不论在操作的流畅度，还是各种视频处理、虚拟机及软件容器等功能，体验上都有着显注的提升。

与此同时，厂商对此系列机种的升级亦不是单纯在处理器上，其他周边技术也有与时并进。 如加入了现时流行的M.2 SSD插槽，让用家不用加购扩充卡即可利用SSD建立高速Volume储存池/Qtier分层储存/Cache快取来为 NAS 提速; 同时亦为PCIe扩充槽与USB接口升级至更高速的PCIe Gen3 x2和10Gbps USB 3.2 Gen 2标准; 另外也保留了 HDMI 2.0 与先进的 2.5GbE LAN。 不论在运算、传输、存取和影像输出部份，也有全面兼顾与革新。

QNAP 这次推出的 TS-x64 系列，对比前几代的运算效能大幅提升，同时在周边与扩充规格都有不少升级，且价格不变，故不论是正在使用前几代的产品，还是想入手中阶 NAS 的用家，也是相当适合。
