华硕 ASUS ProArt B660-CREATOR D4 主机板评测，搭载前置 USB 3.2 Gen 2 x 2 Type-C 60W PD 设计的高可靠性中阶主板

华硕针对 Intel 第 12 代 Core Alder Lake 平台推出隶属 ProArt 系列的创作者主机板，其中 ProArt B660-CREATOR D4 是採用主流级的 B660 晶片的中阶产品，但同样着重内容创作者需求，除了低调简约的设计并提供双乙太网络、三条 M.2 插槽等特色外，还具备独特的显示卡 DisplayPort 转换 USB Type-C Alt Mode 、前置PD3.0 + QC 4.0 + USB 3.2 Gen 2 x 2 。

ProArt B660-CREATOR D4 市场零售价为 5,990 元至 6,090 元之间

▲ ProArt 的定位介于 ROG 电竞与 WS 工作站之间，偏向中高阶、高可靠性定位

以往内容创作多需要工作站等级的系统，但近年由于消费级处理器、 GPU 性能提升，以及如 AMD 、 NVIDIA 也针对创作者提供着重绘图软体稳定性的 Creator 版驱动程式，中高阶的消费级 PC 已经可满足个人兴趣、居家接案工作等专业创作所需的性能，随着创作者族群增加，电脑产业也纷纷针对创作者需求推出专属的产品线。

▲比起 TUF Gaming 或 ROG 低调许多

虽然不少产品号称是针对创作者需求开发，但不少产品仅是将原本电竞产品换上不同的装饰设计即包装为创作者产品，虽然不深究产品特殊性无论是性能或是配置也没有太大问题，但从使用者角度只不过是因为一款外观设计较为简约的电竞产品。不过华硕现在明确地把 ProArt 定位在介于电竞与工作站之间的高阶产品线，并把使用者需求与可靠度摆在酷炫之前。

照片中提到了Power Up Your Imagination、LOAITe、L..，包含了母板、电脑硬件、电子产品、母板、电子零件

▲拆掉散热片后的样子

▲背面设计

华硕此次所推出的 ProArt B660-CREATOR D4 也与华硕的 TUF Gaming 或是 ROG 系列的理念不同，虽然零售价与 ROG STRIX B660-A GAMING WIFI D4 相同，但并非 ROG STRIX B660-A GAMING WIFI D4 的换皮版本，除了设计更为低调沉稳，无论是主板的格局或是功能配置皆有明显的差异。

▲相当有个性的饰板设计，与浮夸的电竞系列截然不同

▲唯独左上的螺丝孔因为饰板需要搭配较长的螺丝起子才能安装

ProArt B660-CREATOR D4 採用黑色的 PCB 、散热片与饰板，辅以金色的纹路设计，以柔和、本质与精準构成主机板与装饰的主视觉，相对张牙舞爪、缤纷灯效的 TUF Gaming 、 ROG 相当不同， IO 饰盖以带有直纹路雾黑色饰盖、晶片组散热片则有类似精品招牌的透明饰板，不过板上仍顺应趋势留有 ARGB 与 RGB 的灯条介面可供扩充灯效。

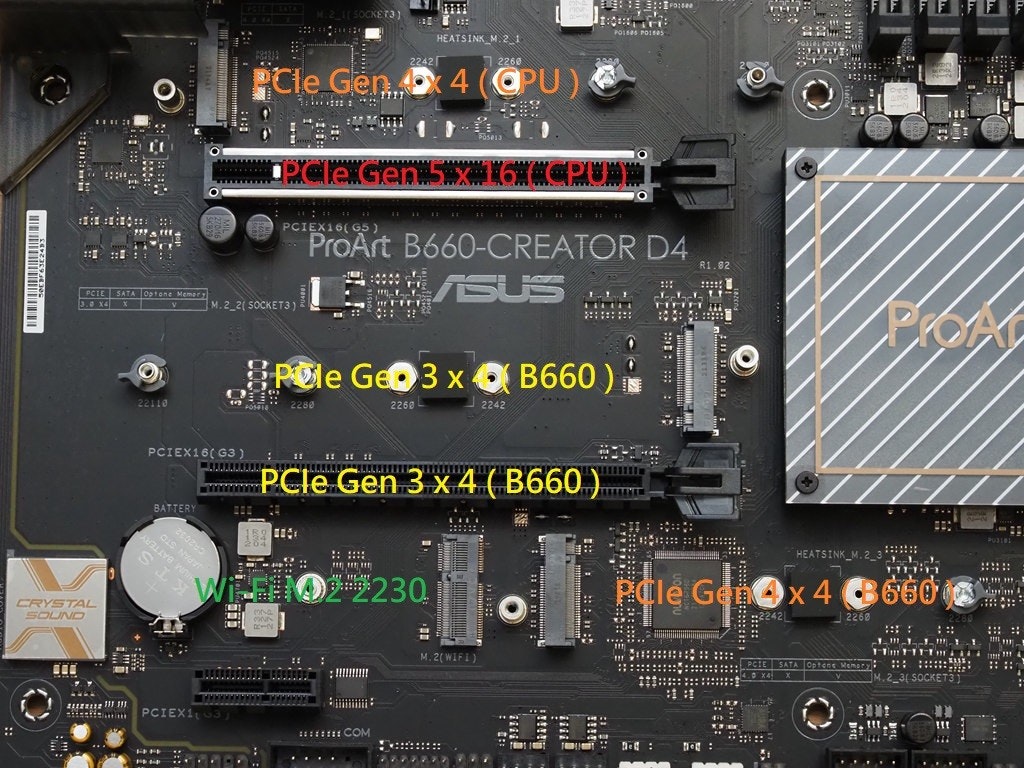

▲板上主要 PCIe 的规格

做为一张 B660 晶片搭配 DDR4 记忆体的高阶板， ProArt B660-CREATOR D4 的配置是相当丰富的，搭载 12+1 相电源与厚实的被动散热片，除了第一条具强化设计的插槽给予 PCIe Gen 5 以外，带有散热片的 M.2 插槽则为 PCIe Gen 4 x 4 ，第二条 PCIe X16 为 PCIe 3.0 x4 ，在两条 PCI x 16 之间的 M.2 则为 PCIe Gen 3 x 4 。

▲所有的 M.2 SSD 插槽皆为方便的 Q-Latch 免螺丝设计

此外只要对照即可确认 SSD 插槽位置配置亦与 ROG STRIX B660-A GAMING WIFI D4 不同，同时三条插槽皆可容纳 M.2 22120 规格，并全部提供便利的 Q-Latch 扣具设计，不须另外准备较小的螺丝起子即可安装 SSD 。不过由于 ProArt B660-CREATOR D4 的两条 PCIe Gen 4 x 4 SSD 插槽板载为薄型单面散热片，若搭配双面颗粒产品或确保高速产品运作稳定，建议搭配第三方厚散热片取代板载散热片。

照片中提到了RI2、M.2（WIFI），包含了电子工程、电子产品、电子零件、电脑硬件、电子工程

▲预留 Wi-Fi M.2 2230 模组卡的插槽

而在网络配置方面， ProArt B660-CREATOR D4 不同于同级主板多为单以太网络搭配 Wi-Fi 无线网络， ProArt B660-CREATOR D4 预载 Intel 1Gbps Lan 搭配 Realtek 2.5Gbps Lan 组合，便于提供连接区域网络内的网络硬盘进行高速资料存取;若有需要使用 Wi-Fi ，除了 PCIe 或是 USB 外，主机板仍预留 Wi-Fi 用的 M.2 2230 插槽供扩充。

照片中提到了HDMI、NI da、ProArt，包含了电子配件、电子配件、电子产品、以太网集线器、以太网

▲背板 IO 独特的 DP 转 USB Type-C DP Alt Mode 功能

▲ CRYSTAL SOUND 3 音效模组

在后方 I/O 部分，提供 4 个 USB 2.0 、 4 个 USB 3.2 Gen1 与 1 个具备 DP Alt Mode 的 USB 3.2 Gen2 ，，另具备 Crystal Sound 3 的 7.1 声道音效输出与光纤输出的音讯孔位。此外还有一组前面板的 USB 2.0 输出、预留 Thunderbolt 扩充卡的连接埠，对使用者足以连接键鼠、绘图板、高速外接 SSD 等周边使用，但这还不是 ProArt B660-CREATOR D4 的独到之处。

▲前面板除了是 USB 3.2 Gen 2 x 2 还兼具 60W 供电，不过要记得接上右方的 12V 供电

比较特别的针对前面板的 USB Type-C 插槽不仅提供高速的 USB 3.2 Gen 2 x 2 ，还提供最高 60W USB PD 3.0 与高通 QC4.0 的快充规格，无论是连接 USB SSD 或是提供装置充电皆相当方便，不过若要使用前置 Type-C 提供高速充电，也记得要自电源供应器使用一组 6 Pin 12V 的 PCIe 供电，但这也意味着包括电源供应器与机壳前置面板的 USB Type-C 最好选择较为可靠的产品，并免供电不足或是连接线品质不佳衍伸其它问题。

照片中提到了PGIEL Im、PCIE、HEATSIN M.23，包含了电子产品、电子产品

▲盒装提供一条 DP 对接线供使用者自显示卡把讯号转到主板

此外背板的影像输出除了 DP Alt Mode 的 USB 3.2 Gen2 与 HDMI 插槽以外， ProArt B660-CREATOR D4 背板还有一个特殊的 DP Input 介面，主要的功能是使用不具 USB Type-C 的独立显示卡时，可将显示卡透过盒装的 DP 线自此输入，并转换为 USB Type-C DP Alt Mode 输出，主要是针对如外接显示器或具备 USB Type-C 的专业显示器需求所设计。

不过毕竟 ProArt B660-CREATOR D4 的 USB Type-C 并非 Thunderbolt 协定也非 USB 4 规格，故若作为 DP Alt Mode 输出影像讯号时，无论是自 CPU 的 iGPU 原生输出或是自 GPU 转接，皆不能如 Thunderbolt 一样进行影像与数位讯号的同步输出入功能，不过对真正有使用 Type-C DP Alt Mode 显示器的使用者则省了一条专属传输线的额外价格。

照片中提到了ProArt Creator Hub、主板、仪表板，包含了软件、华硕、电脑、华硕ProArt X570-CREATOR WIFI插座AM4 AMD X570 DDR4 ATX主板90MB18Z0-M0EAY0、AMD公司

▲ ProArt CREATOR Hub 可监控与管理系统效能与模式

照片中提到了ProArt Creator Hub、主板、效能优化，包含了屏幕截图、计算机程序、多媒体、屏幕截图、电脑

▲可针对网络资源管理进行分配

在软体功能部分，稍微比较特殊的是 ProArt B660-CREATOR D4 除了开机即自动提示安装 ARMOURY CREATE 管理软体、华硕的 AI SUITE 以外，亦针对 CREATOR 包括板卡、显示器、周边产品等提供 ProArt Creator Hub ，包括系统效能的设定、硬体监测、风扇运转、网络流量管理以外，若搭配 ProArt 显示器还提供萤幕的完整设定，不过此次仍是搭配一般显示器故只显示主板相关资讯。另外，ProArt Creator Hub 建议透过 ARMOURY CREATE 下载与更新，笔者在 Windows 11 的环境下使用官网连结到 Windows Store 无法找到软体，安装完成后也无法透过 Windows Store 更新，但直接使用 ARMOURY CREATE 就可正常安装。

照片中提到了ー2、M.2 WiF、PCIEX1（G3），包含了电子工程、电子产品、电子零件、电脑硬件、电子工程

▲ Thunderbolt 的插针与预留一条安装扩充卡用的 PCIe x 1 Gen 3 在靠近的位置

此次测试使用 Intel i9-12900K ，搭配 NVIDIA RTX 3070 Ti 显示卡，金士顿 Fury DDR4 3200 16GB x 2 、金士顿 FURY Renegade 2TB SSD ，CPU 散热则采用华硕 OG STRIX LC II 360 ARGB 水冷散热器，搭配 Fractal Design Ion+ 白金 860W 模组化电源供应器。当然以一般的配置而言应该会搭配非 K 版本处理器，不过毕竟手边只有 Intel 提供的平台样品可用…

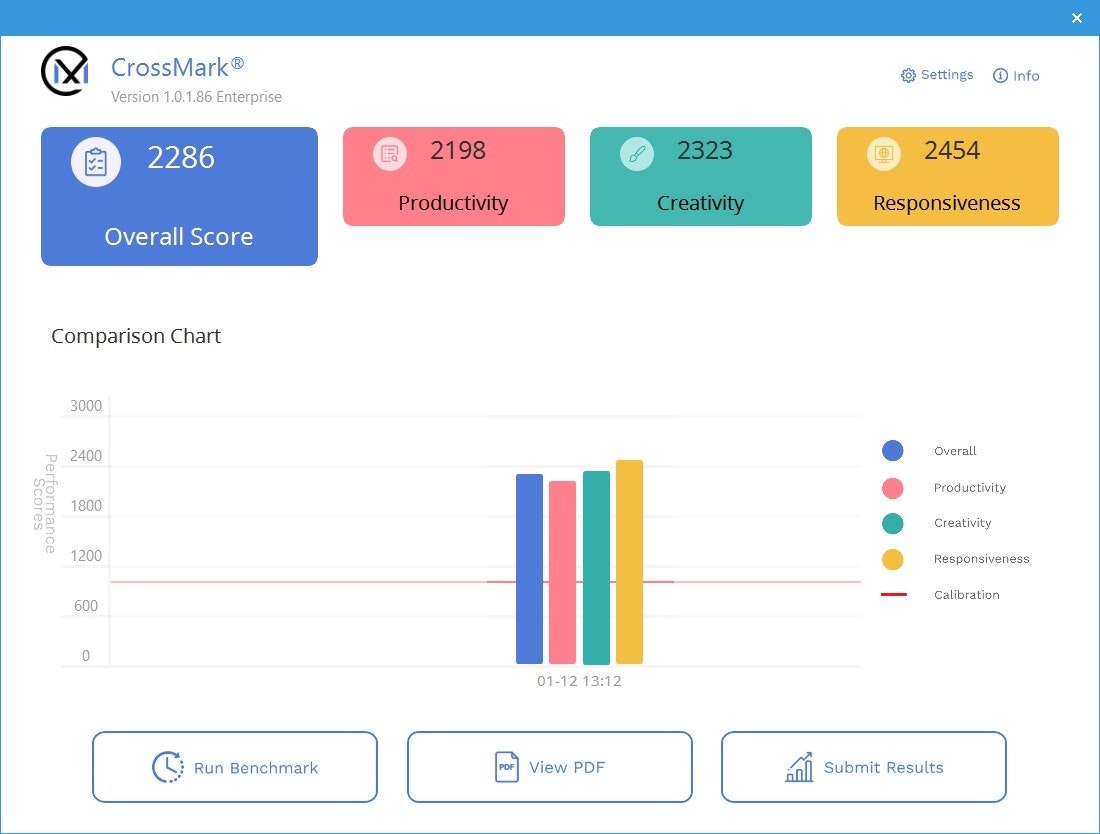

照片中提到了（X CrossMark®、O Settings、O Info，包含了crossmark 各cpu评分、中央处理器、软件、英特尔酷睿 i9-12900K、基准测试

照片中提到了O CPU-Z、CPU | Mainboard Memory SPD、-CPU Single Thread-，包含了AMD 飞鸿 ii x4 955、英特尔酷睿 i7-12700K、雷岑、中央处理器、超频

照片中提到了CINEBENCH R23.200、O X、File Help，跟马克森有关，包含了cinebench r20 mac、AMD锐龙7 3700X、超频、插座AM4、中央处理器

照片中提到了CINEBENCH R23.200、O X、File Help，跟马克森有关，包含了酷睿 i7 10750h 电影台、Cinebench、英特尔、10750H、中央处理器

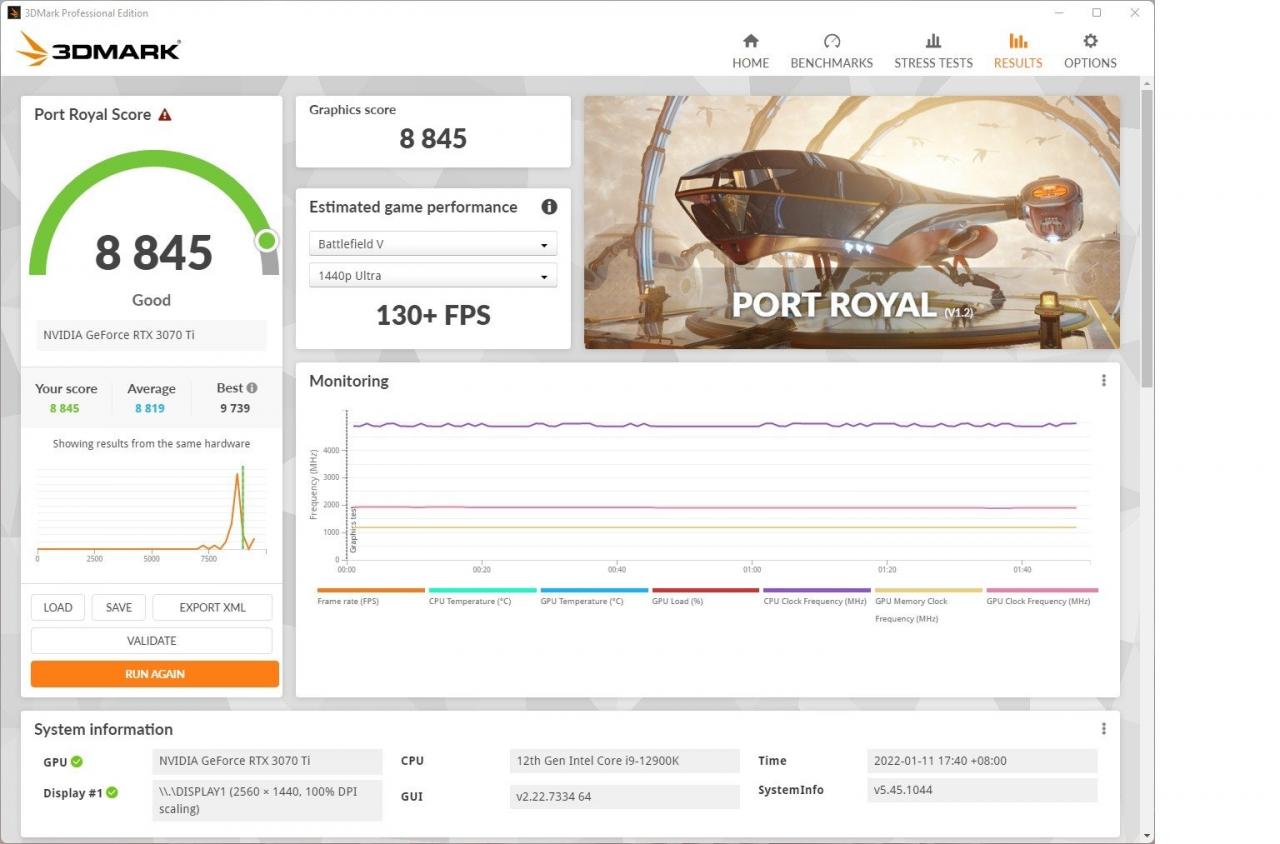

照片中提到了3DMark Professional Edition、3DMARK、НОМЕ，包含了Firestrike Extreme 6800 xt 得分、显示卡、图形、超频、华硕

照片中提到了3DMark Professional Edition、3DMARK、HOME，包含了3d 标记结果、NVIDIA GeForce RTX 2060超级、3DMark、基准测试、华硕

照片中提到了3DMark Professional Edition、3DMARK、HOME，包含了软件、显卡、游戏机、微星、电脑

照片中提到了3DMark Professional Edition、3DMARK、НОМЕ，包含了i7 10700 时间间谍、联想Legion 5 Pro、联想军团5（15）、联想、联想军团 5 专业版（16）

照片中提到了3DMark Professional Edition、3DMARK、НОМЕ，包含了屏幕截图、中央处理器、电脑、显示卡、3DMark

照片中提到了intel Intel ® Extreme Tuning Utility、7.6.0.37、M Stop Monitors M Monitoring，包含了网页、英特尔、英特尔至尊调优实用程序、英特尔酷睿i9、超频

照片中提到了intel Intel® Extreme Tuning Utility、7.6.0.37、Stop Monitors M Monitoring Settings，包含了蓝色管理员主题、英特尔酷睿 i7-11700K、英特尔、超频、英特尔至尊调优实用程序

照片中提到了O X、ASUS Realtek Audio Control、Connector Settings，包含了屏幕截图、多媒体、计算机程序、屏幕截图、电脑

照片中提到了10 PCMark 10 Professional Edition、PCMARK10、НОМЕ，包含了屏幕截图、NVIDIA GeForce RTX 3070 Ti、电脑、英伟达、屏幕截图

照片中提到了10 PCMark 10 Professional Edition、PCMARK10、НОМЕ，包含了屏幕截图、屏幕截图、英特尔酷睿 i9-9980 至尊版、英特尔、计算机程序

照片中提到了10 PCMark 10 Professional Edition、PCMARK10、НОМЕ，包含了基准测试结果示例、显示卡、PCMark、计算机程序、基准测试

▲虽然无法超频，不过预设高时脉的 i9-12900K 仍有一定的优势

虽然 ProArt B660-CREATOR D4 的 12+1 相电源算是中规中矩，但以 B660 晶片组的 DDR4 主板已经是偏中高阶的配置，加上 B660 晶片并无 CPU 超频能力，以这样的供电配置也足以稳定与长时间连续驱动 i9-12900K ，华硕官方也强调 ProArt B660-CREATOR D4 的元件在出厂前就进行过 168 小时的耐久测试预，并在 45 度环境与 80% 湿度环境进行验证，就是为提供 24/7 的连续运作可靠度。

▲厚实的电源模组被动散热片

ProArt B660-CREATOR D4 锁定的使用者客群相较电竞产品线是更重视特殊需求与连续高负载可靠性，毕竟如转档一类的内容处理就很可能是以满载的情况连续执行，而 ProArt B660-CREATOR D4 则是以工作站等级的 24/7 可靠性作为产品诉求，高于一般消费级产品 8/5 的耐用可靠度，并提供 1Gbps + 2.5Gbps 双有线网卡与预留 Wi-Fi 网卡模组升级插槽。

▲着重可靠与低调设计的 ProArt 很适合搭配设计简约的机壳

且 ProArt B660-CREATOR D4 特别把高速的 USB Type-C 3 Gen 2×2 改为前置面板的 Type-C 插槽，便于使用者从前面板连接高速外接硬盘，不须把手伸到后方 IO 板，同时还相容 60W 的 USB PD 3.0 与 QC 4.0 快充，与特殊的独立显示卡转 USB Type-C DP Alt Mode 功能等，辅以更为低调简约的视觉设计，自设计感、可靠性与功能满足创作族群所需。
