MSI 的B660芯片组主力产品，开出舍弃PCIe 5.0、支持DDR5规格。

Intel 在CES 2022展览期间，推出更多的第12代Core桌上型处理器与芯片组，MSI针对B660芯片组开出一系列低阶/入门主板，首波大多是 microATX 尺寸、支持 DDR5 内存设定，这款 MAG B660 Mortar WiFi 属于代表性产品之一。

MSI 媒体测试样品套件

MSI 特地設計了媒體測試樣品套件，外盒印製著 Conquer the battlefield（征服戰場）字樣，和產品本身軍武、電競風格相呼應。除了主角 MAG B660 Mortar WiFi，盒內還提示暗藏驚喜彩蛋，原來 MSI 是與 Intel、Kingston 聯手合作，搭配 Intel Core i5-12400 處理器、Kingston FURY DDR5-5200 記憶體做成套件。

首先簡單聊聊這些內容物，Intel Core i5-12400 可預期也會大熱門，因為過去幾代的性能、價格、耗電量、溫度處在一個甜蜜點上，高性價比這點吸引了不少目光。進入第 12 代 Core / Alder Lake-S 紀元，雖然說首要賣點是 Performance Hybrid Architecture 混合架構設計，不過 Intel 在產品布局做了點區隔性。

Core i5-12400 和 Core i3 等系列，這些平價產品並未採用混合架構設計，最高依舊是 6 核心 / 12 執行緒架構。Core i5-12400 基礎時脈為 2.5GHz，最大超頻 4.4GHz（單核心）或 4GHz（6 核心）、標準 TDP 為 65W、內建整合 UHD Graphics 730 繪圖顯示單元，這也意味過往那些吸引人之處不至於產生變化。

至於 MSI 與 Kingston 雙方，在 Z690 晶片組那波也有配合，都是提供 FURY DDR5-5200 記憶體模組，我們先前曾輾轉取得樣品並進行介紹。由於同為 XMP DDR5-5200、32GB 套件（16GB x 2）、型號 KF552C40BBK2-32 版本，大可參考該模組的獨立介紹文章，裡面包含跨品牌 Z690 晶片組主機板搭配試驗。

除了媒体测试样品套件，MSI 另外还提供MAG A650BN 电源供应器，这系列是平价导向机种，适合与B660 芯片组这等级的主板搭配组合。 MAG系列提供650W与550W功率选择，电路采用12V单路、DC to DC、APFC设计，配备120mm低噪音油封轴承风扇，以及过电压/电流等电源防护机制。

MAG系列通过80 Plus铜牌认证，其+12V额定输出能力，MAG A650BN（650W）为54A/648W，而MAG A550BN（650W）是45.5A/546W。 机身尺寸约150 x 150 x 86mm，连接线材并非模块化设计，ATX（20+4pin）、EPS（4+4pin）、PCIe（6+2pin，2个接头）、SATA（5个接头）、Molex等主要线材各有1条。

MAG B660 Mortar WiFi 设计配置

接着焦点转回至MAG B660 Mortar WiFi，MSI的B660芯片组产品线规划，偏重在低阶/价位市场。 毕竟上面还有Z690芯片组，如果B660芯片组也做到中高阶等级，形同是引发自己网内互打。 面对制造成本上扬压力，MSI首先选择舍弃PCIe 5.0支持，但解禁前多数已知款式保留了DDR5，可能有什么特别考量吧。

MAG B660 Mortar WiFi 散熱片的視覺設計做了些調整，WiFi 版同樣直接呈現鋁合金原始色澤，反之 MAG B660 Mortar 應該還是經過黑色塗裝處理。MSI 在這 microATX 尺寸 6 層板上面，建構出 12 + 1 + 1 直出式處理器電源迴路，基底設計與關鍵用料等部分，倒是和上一代的 MAG B560 Mortar 系列相仿。

不過電源輸入插座，這代是改成 2 組 8pin 配置，對比之前 8 + 4pin 稍有提升。散熱規劃依舊，2 塊散熱片沒有熱導管、使用 7W/mK 導熱墊，而 I/O 這端還進一步延伸成為上蓋（遮罩）。至於 4 組記憶體插槽，規格標示超頻時脈能達到 DDR5-6200+，2 個通道各安裝 1 支 1 / Single Rank 模組能夠挑戰達成。

由於尺寸是居中的 microATX，裝機所會用到的配置稍微受限，4pin 風扇插座只有 4 組，而燈光效果相關配置僅 RGB LED（4pin）和 2 組 RAINBOW LED（3pin）插座。MSI 依然給了 EZ Debug 簡易除錯燈號、調試控制器接頭，甚至如果有 Thunderbolt 介面需求，也可以購買 MSI 擴充子卡來安裝。

其 PCIe 介面插槽的配置並未改變，第 1 組 PCIe x16 搭配鋼鐵裝甲強化設計，惟支援訊號刻意限制在 PCIe 4.0。由 B660 晶片組負責部分，PCIe 3.0 x1、PCIe 3.0 x4（x16 形式插槽）各 1 組，基本上是沒有資源衝突限制。而除了 B660 晶片組 4 組原生 SATA 6Gb/s，MSI 還加上 ASMedia ASM16062 控制器，提供額外 2 組。

這代 2 組 M.2 都配備了散熱片，插槽分別由處理器與 B660 晶片組，提供一致的 PCIe 4.0 x4 通道。其中第 2 組也支援 SATA 模組，惟這麼使用會連動關閉 SATA8，也就是 B660 晶片組原生的第 4 組。儘管配置元素和前代，由於 B660 晶片組 Flexible HSIO 配線規格有所調整，因此使用限制出現差異。

I/O 背板配置元素有點更動，USB 計有 USB 3.2 Gen 2×2（Type-C）、3 埠 USB 3.2 Gen 2、4 埠 USB 2.0，雖然說終於有 USB 3.2 Gen 2，但那看來是有經過 USB 集線器拓展。而機殼前置擴充，可以拉出 USB 3.2 Gen 2（Type-C）、2 埠 USB 3.2 Gen 1、4 埠 USB 2.0（經集線器），多少還是受制於 Flexible HSIO 規則。

以太网采用Realtek RTL8125BG控制器（2.5Gbps）速率，搭配市场主流的IntelWi-Fi 6EAX210无线网络模块，而Audio Boost这个基本款声回路设计，MSI将Realtek编解码器升级成ALC1200。 如果想使用处理器的内显，那么 DisplayPort 1.4、HDMI 2.1 任君挑选，都能支持至 4K @ 60Hz 输出规格。

MAG B660 Mortar WiFi 实测体验

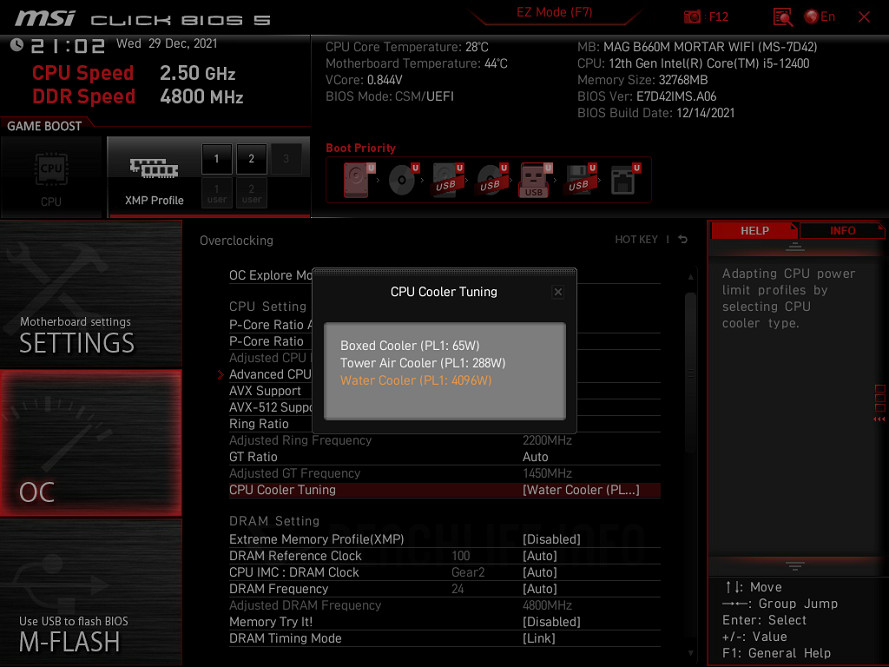

如同其他兄弟产品的设计，MAG B660 Mortar WiFi 在 UEFI BIOS 里面，也提供处理器的散热器形式选项，这牵动处理器供电上限规则。 non-K 处理器与B660芯片组并未支持超频，但是透过放宽CPU Power Limit 1/2的供电量与时间长度，可以让运算性能提升不等幅度，这是non-K处理器超频常见做法。

只要确认散热器有足够的压制力，那么安装使用Intel Extreme Tuning Utility软件，也能达到相同玩耍目的。 至于MAG B660 Mortar WiFi实际搭配Corei5-12400，UEFI BIOS内散热器形式选择的设定配置，参考信息如下列~

原厂盒装散热器：CPU Power Limit 1 65W / 28s、CPU Power Limit 2 169W / 2.44ms
塔式散热器：CPU Power Limit 1 288W / 56s、CPU Power Limit 2 288W / 2.44ms

水冷散热器：CPU Power Limit 1 4096W / 56s、CPU Power Limit 2 4096W / 56s

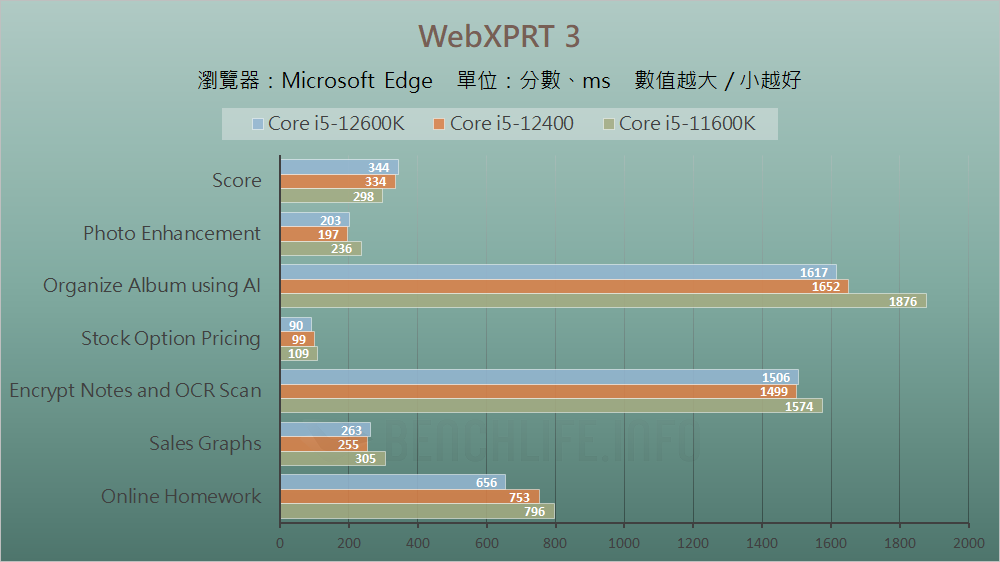

在这些硬件搭配组合与 UEFI BIOS 设置条件下，我们进行和先前Core i9-12900K、Core i5-12600K报道相近的测试，并与存档数据一同绘制成图表。 得留意其中差异，像先前固定使用的固态硬盘经过升级换新，而驱动程序与测试软件这些软件层面同理，甚至是Windows 11也可能有些许的提升改善更新。

测试平台

• 处理器：Intel Core i5-12400
• 内存：Kingston FURY Beast DDR5-5200 32GB Kit（16GB x 2，KF552C40BBK2-32）
• 显示卡：ASUS TUF Gaming GeForce RTX 3080 OC Edition
• 系统盘：Kingston KC3000 PCIe 4.0 NVMe M.2 SSD 1TB
• 散热器：MSI MEG CoreLiquid S360
• 电源供应器：MSI MAG A650BN
• 操作系统：Microsoft Windows 11 专业版

当然了，重点之一是连主板也不同，诸如此类变量都会影响到性能。 尽管不是绝对值，仍然具有一定的参考价值，可以看出Core i5-12400和Core i5-11600K相较是互有高低。 换言之，Core i5-12400 搭配 MAG B660 Mortar WiFi 这定位主板，就能获得不俗的使用体验，而且耗电量与散热处理都不用烦恼（所以偷懒省略不谈… … ）。

总和来说，MAG B660 Mortar WiFi 设计配置算是均衡，MSI 将 M.2 散热片补满、增加额外 SATA 6Gb/s、升级音效编解码器等，使它更符合目标价位所该具有的架式。 它大致上没什么明显短处、问题，唯一罩门是支持DDR5内存这个设定，看MSF是否如传闻那样准备了DDR4孪生版，那么采购抉择就更加容易决定了。
